Supermicro SUPERSERVER 6013A-T Bedienungsanleitung

6013A-T

SuperServer 6013A-T Serverboard Components

J27: USB 4 port

JD2: USB 2/3 port

JP24: SMBUS

JP39: CPU clock

CPU 2 socket

CPU 1 socket

CPU fan #1

J15: 8-pin power connector

ATX power connector

JP40: Force power on

DIMM #1A socket

DIMM #1B socket

DIMM #2A socket

Super X5DPA-TGM+ serverboard

JP4: VGA Enable/Disable

J26: COM2 port

JBT1: CMOS clear

JD1: PWR LED/Speaker header

WOR: Wake-on-Ring header

JL1: Chassis intrusion header

Printer port

Floppy port

IDE #1 & IDE#2 ports

Chassis fan #4

SATA #1 port

SATA #2 port

J5: SATA LED header

IPMI port

JP35: Keylock switch connector

CPU fan #2

DIMM #2B socket

Chassis Fan #5

MCH: North bridge

PCI #1 slot

PCI #2 slot

PCI #3 slot

PCI #4 slot

PCI #5 slot

JP41: Watch dog

J12: SMBUS header

JP3: LAN Enable/Disable

JP6: Gigabit LAN Enable/Disable

VGA chip

ICH5R: South bridge

Keyboard & mouse

USB 0/1 port

COM1 port

35 VGA port

36 LAN port

37 Gigabit LAN

X5DPA-TGM+ Quick Reference

Jumpers Description  Default Setting

J12 SMBus header Pins 1-2, 3-4 (Enabled)

JBT1 CMOS clear Pins 1-2 (Normal)

JD1 PWR LED/Speaker Header Pins 6-7 (Enabled)

JP3 LAN Enable/Disable Pins 1-2 (Enabled)

JP6 GLAN Enable/Disable Pins 1-2 (Enabled)

JP4 VGA Enable/Disable Pins 1-2 (Enabled)

JP39 CPU Clock Pins 1-2 (Auto)

JP40 Force Power On Open (Disabled)

JP41 Watch Dog Pins 1-2 (Reset)

6013A-T

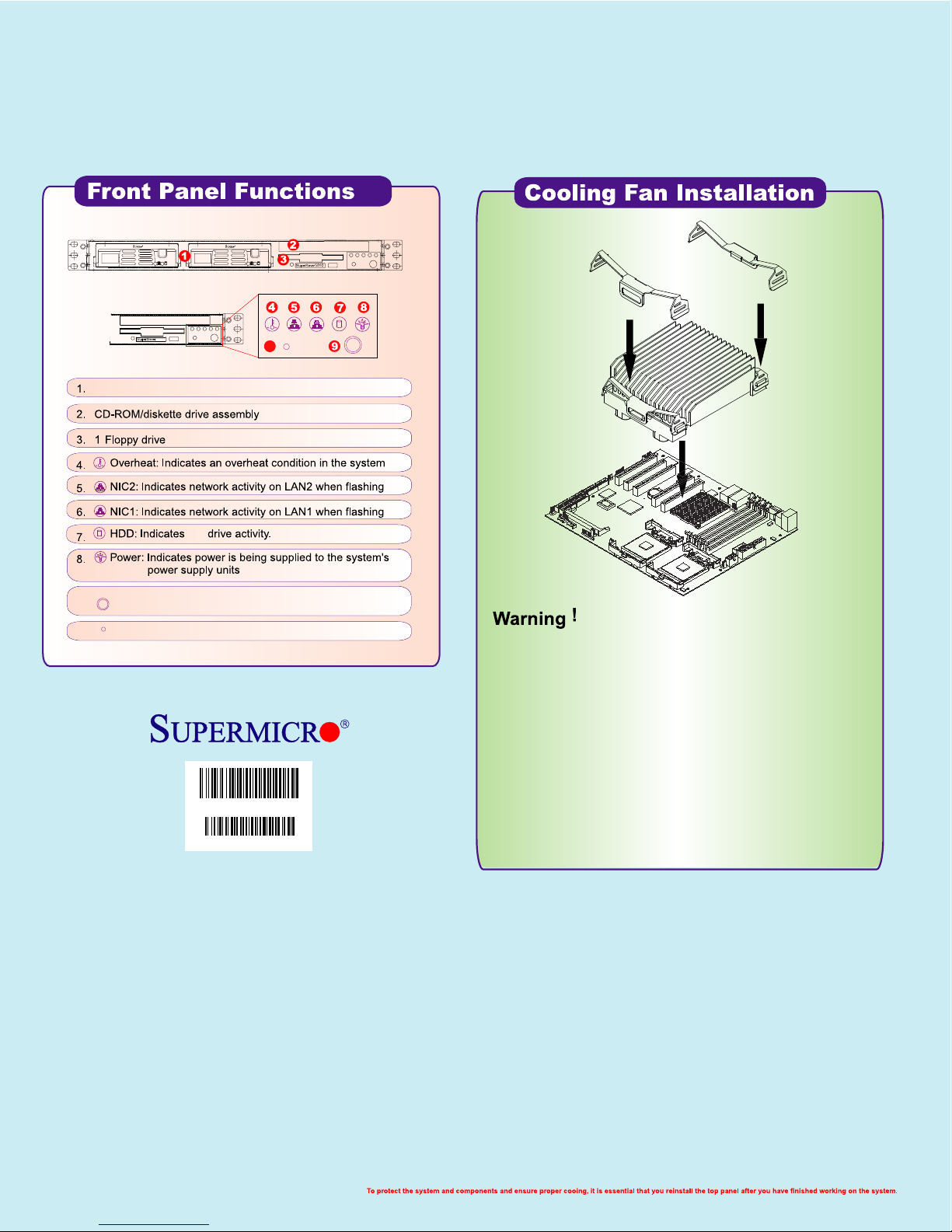

9. Power button

10. Reset button

Hot-swap Serial ATA drive bays

LBL-0113

REV 1.0

6013A-T front panel LED

6013A-T

CPU Heatsnk Installation Procedures

(for Supermicro SuperServer 1U systems)

Since adequate air flow and proper thermal control are very critical in

maintaining a 1U system's stability and performance, it is imperative

that the proper installation procedures listed below be followed in

order to maximize system performance.

1) Only CPU heatsinks that are provided by Supermicro should used.

2) Apply a small amount of silicon compound on the CPU's die,

if needed

3) Place the CPU heatsink spring on the top of the CPU heatsink

and secure the clip of the spring into its notch. (Make sure that the

clip position is the same as in the picture shown above.)
