System air BF 150 Bedienungsanleitung
Montering
Fläkten bör monteras så högt som möjiligt på
väggen eller i taket. Den får inte monteras i
en duschkabin eller vara åtkomlig när man
duschar eller använder badkaret.
1. Ta bort plastpluggarna på framsidan,
lossa skruvarna och ta bort frontkåpan.
2. Håll upp fläktdelen mot väggen (eller
taket) och gör markeringar för fäst -
skruvar och kabelgenomföring.
3. Se till att fläkten hamnar rakt och
montera fast den.
4. Gör elinstallationen enligt kopplingssche-
mat för respektive modell.
5. Skruva fast frontkåpan.
Elektrisk inkoppling
Bryt alltid strömmen innan inkoppling
Badrumsfläkten är avsedd för fast installat-
ion. och får endast installeras av behörig
elektriker. Den måste föregås at en allpolig
brytare med minst 3mm brytaravstånd.
Fläkten är dubbelisolerad och ska inte
anslutas till jord.
Fläkten kan kopplas till strömbrytaren för
lyset så att den startar når lampan tänds,
eller till en separat strömbrytare.
Skala av kabeln (se nedan), ta bort den inre
plastluckan och koppla in enligt respektive
elscherman.
9mm
6mm
Fig 1. Skala av kabeln
Timerinställning
(BF150T och BF150H)
Tidsfördröjningen går att ställa in från 1 minut
till 30 minuter.
Ställ in timern
1. Bryt strömmen.
2. Ta bort frontkåpan och det inre plastlocket.
3. Sätt en skruvmejsel i spåret och vrid
medurs för att korta tidsfödröjningen eller
moturs för att förlänga den.
Fuktstyrning
(Endast BF150H)
Fläkten stannar normalt när tidsfödröjningen
slår ifrån. Överstiger luftfuktigheten det
förinställda värdet startar fläkten igen och går
tills fuktigheten ligger 5% under det inställda
värdet. Känsligheten hos fuktgivaren kan
ställas in från 40 till 95%, lämpligt värde är
70-80%.
Ställ in känslighet
Tidsjustering Fuktjustering
Luftfuktighetens nivå ställs in på
luftfuktightsvredet. För att ställa in fuktnivån
når fläkten ska starta, vrid vredet motsols för
en högre nivå eller medsols för en lägre nivå.
2
3

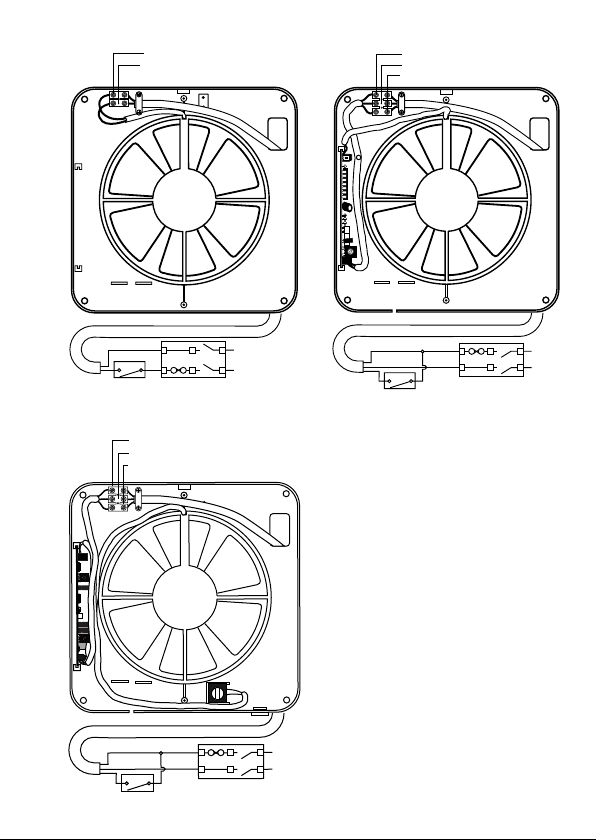

BF 150 T
BF 150 TH
BF 150 S
Plint 1. Fast (Orange)
Plint 2. Nolla (Svart)
Brytare
- N
+ L
Brytare
- N
+ L
Plint 3. Fast (Orange)
Plint 2. Via Brytare (Gul)
Plint 1. Nolla (Svart)
_
N
+
L
Brytare
Plint 2. Via brytare (Gul)
Plint 3. Fast(Orange)
Plint 1.Nolla (Svart)
Assembly
For best results the extractor fan should be
fitted as high on the wall as possible, or on
the ceiling. It must not be installed in a
shower cabin, or be accessible to a person
using either the shower or the bath.
Precaution must be taken to avoid backflow
of gasses from the open flue of gas or other
open-fire appliances when mounted in the
outside window or walls.
1. Remove the two small screw caps on the
front, remove the screws and the front
cover.
2. Hold the body of the fan against the wall
(or ceiling) and mark the screw holes and
the cable entry.
3. Make sure the fan is square on the wall
(or ceiling) and fasten it.
4. Make the electrical connections according
to the instructions below.
5. Put the front cover back on.
Electrical Connection
Switch off mains supply before making any
electrical connections.
The extractor fan must be installed by
authorised personnel only. The wiring should
be fixed and the fan must be preceded by an
all-pole breaker with a contact gap of at least
3mm. The fans are double insulated and do
not require an earth.
The fan can be connected to the light switch,
so that it will start when the light is switched
on, or to a seperate switch.
Trim the cable (see drawing below), remove
the internal cover plate and make the
connections according to the wiring diagram.
9mm
6mm
Fig 1. Trimming the cable.
Timer adjustment
(BF150T och BF150H)
The time delay can be set from one minute
to 30 minutes.
Setting the timer
1. Switch off mains supply.
2. Remove front cover and inner cover plate.
3. Insert a small screwdriver into the slot and
turn clockwise to reduce the delay time
and anti-clockwise to increase it.
Humidity adjustment
(BF150H)
The fan will stop when the time delay is
switched off at the pre-set time. If the
humidity is higher than the pre-set level, the
fan will start again and run until the pre-set
humidity level is reached.
Setting the humidity level
Timer Adjuster Humidity Adjuster
The humidity activation level is set by
rotating the adjuster on the right. Turning it
anti-clockwise raises the level at which the
fan turns on. Turning it clock-wise lowers the
level at which the fan turns on.
4
5
BF 150 T
BF 150 TH
BF 150 S
Terminal 1. Live (Orange)
Terminal 2. Neutral (Black)
Remote Switch
or Light Switch
- Neutral
+ Live
Remote Switch or
Light Switch
- Neutral
+ Live
Terminal 3. Live (Orange)
Terminal 2. Switched Live (Yellow)
Terminal 1. Neutral (Black)
_
Neutral
+
Live
Remote Switch or
Light Switch
Terminal 2. Switched Live (Yellow)
Terminal 3. Live (Orange)
Terminal 1. Neutral (Black)
3 Amp Double Pole
Fused Spur
3 Amp Double Pole
Fused Spur
3 Amp Double Pole
Fused Spur
Montage
Afin d’obtenir les meilleurs résultats
l’extracteur doit être installé dans la partie la
plus haute du local au mur ou au plafond. Il
ne doit pas être installé dans un volume de
protection (douche par exemple).
1. Oter les deux vis du capot après avoir
retiré les capuchons de protection.
2. Maintenir au mur ou au plafond le corps
de l’appareil et marquer les trous de
fixation et de passage de câble.
3. Vérifier le positionnement du ventilateur
et effectuer la fixation.
4. Raccorder le câble d’alimentation.
5. Refermer l’appareil et resserrer les vis du
capot.
Raccordements electriques
(Tous modèles)
Le raccordement de l’extracteur ne doit être
effectué que par du personnel qualifié. Une
protection multipolaire à espacement de
contact de 3mm au moins doit être installée
en amont. L’extracteur possède une double
isolation et ne doit pas être raccordé à la
terre.
L’extracteur peut être raccordé à un circuit
d’éclairage ou à tout autre interrupteur.
La préparation du câble doit être effectuée
suivant la figure 1.
Le raccordement s’effectue à l’interieur d’un
boîtier de protection suivant le schéma
correspondant au modèle.
9mm
6mm
Fig 1. Préparation du câble.
Temporisation
(BF150T et BF150H)
La temporisation peut être ajustée entre 1 et
30 minutes.
Reglage de la temporisation
1. Arrêter l’appareil.
2. Oter le capot principal et ouvrir le boîter
de connexion.
3. A l’aide d’un tournevis fin tourner la vis de
réglage dans le sens des aiguilles d’une
montre pour diminuer le délai, et
inversement pour augmenter le délai.
Hygrostat
(BF150TH)
Le ventilateur s’arrête après le délai réglé
sur la temporisation. Si le niveau d’humidité
est plus haut que le niveau réglé le
ventilateur redémarre et fonctionne jusqu’à
ce que le niveau d’humidité soit intérieur de
5% au niveau réglé. La sensibilité peut être
réglée entre 40 et 90%. Réglage habituel
entre 70 et 80%.
Reglage de la sensibilite
Réglage
du timer
Réglage de
la sensibilité
Tourner à droite pour augmenter la sensibilité
de l’hygrostat. Par exemple l’extracteur
fonctionnera la plupart du temps (45-50%).
Tourner à gauche pour réduire la sensibilité
de l’hygrostat. Par exemple l’extracteur ne
fonctionnera pas avant que l’humidité soit
très élevée (90-100%).
6
7
BF 150 T
BF 150 TH
BF 150 S
Borne 1. Phase (Orange)
Borne 2. Neutre (Noir)
Interrupteur
déporté
ou d’éclairage
- Neutre
+ Phase
Interrupteur
déporté
ou d’éclairage
Interrupteur
déporté
ou d’éclairage
- Neutre
+ Phase
Borne 3. Phase (Orange)
Borne 2. Phase de commange éclairage (Jaune)
Borne 1. Neutre (Noir)
_
Neutre
+
Phase
Disjoncteur
bipolaire
3 Amp
Borne 3. Phase (Orange)
Borne 2. Phase de commange éclairage (Jaune)
Borne 1. Neutre (Noir)
Disjoncteur
bipolaire
3 Amp
Disjoncteur
bipolaire
3 Amp
Zusammenbau
Der Abluftventilator solte so hoch wie
möglich an der Wand oder an der Decke
montiert werden, um die besten Ergebnisse
zu erzielen. Der Lüfter darf nicht innerhalb
einer Duschkabine montiert werden. Der
Lüfter muss so montiert sein, dass er von
der Duschkabin aus oder von der
Baderwanne aus nicht erreichbar ist.
1. Entfernen Sie die beiden
Schraubenabdeckungen auf der
Frontseite, lösen Sie die Schrauben und
nehmen Sie die Abdeckung ab.
2. Halten Sie das Ventilatorgehäuse gegen
die wand oder die Decke und markieren
Sie die Bohrlöcher für die Verschraubung
sowie den Kabeleingang.
3. Richten Sie den Lüfter aus und schrauben
Sie ihn fest.
4. Schleißen Sie den Lüfter an das
Stromnetz an.
5. Befestigen Sie die Frontseite.
Elektrischer Anschluss
(alle typen)
Der elektrische Anschluss darf nur durch
Fachpersonal erfolgen. Vor dem Ventilator
muss ein allpoliger Unterbrecher mit einem
Kontaktabstand von mindestens 3mm
installiert werden. Der Ventilator ist doppelt
isoliert, Erdung ist nicht notwendig.
Der Ventilator kann entweder mit dem
Lichtschalter gekoppelt werden, oder er wird
an einen separaten Schalter angeschlossen.
Das Kabel wird nach untenstehender
Zeichnung entsprechend abisoliert.
Entfernen Sie die innere Abdeckung und
schließen Sie den Ventilator entsprechend
dem Schalbild an.
9mm
6mm
Abb.1: Abisolieren des Kabels
8
Zeitschalter
(BF150T und BF150TH)
Die Nachlaufzeit kann zwischen einer
Minute und dreizig Minuten eingestellt
werden.
Einstellen der Nachlaufzeit
1. Stromzufuhr abschalten.
2. Entfernen Sie die Frontabdeckung und
die innere Abdeckplatte.
3. Die Nachlaufzeit kann mit einem Kleinen
Schraubendreher durch Drehung des
Schlitzes im Uhrzeigersinn verringert
bzw. entgegen dem Uhrzeigersinn
verlängert werden.
Feuchtigkeitssensor
(BF150TH)
Der Ventilator stoppt, sobald die
Nachlaufzeit abgelaufen ist. Falls die
Feuchtigkeit höher als das voreingestellte
Niveau ist, läuft der ventilator wieder an und
läuft so lange, bis die Feuchtigkeit auf 5%
unter dem voreingestellten Niveau leigt. Das
Niveau kann von 40 bis 95% eingestellt
werden. Die gebräuchlichste Einstellung
liegt zwischen 70 und 80%.
Einstellen des
Feuchtigkeitsniveaus
TIMER
EINSTELLER
FEUCHTE
EINSTELLER
Die Luftfeuchtigkeit Aktivierung wird durch
Drehen des feuchte einsteller. Drehen Sie
ihn gegen den Uhrzeigersinn, um den Pegel
den der Lüfter einschaltet erhöhen. Drehen
Sie den Einsteller im Uhrzeigersinn senkt
den Pegel, bei dem der Lüfter schaltet sich
ein.
9
10
BF 150 T
BF 150 TH
BF 150 S
Klemme 1. Phase (Orange)
Klemme 2. Neutral (Schwarz)
Fernsteuerung
oder Lichtschalter
- Neutral
+ Phase
Fernsteuerung
oder Lichtschalter
Fernsteuerung
oder Lichtschalter
- Neutral
+ Phase
Klemme 3. Permanente Phase (Orange)
Klemme 2. Geschaltete Phase (Gelb)
Klemme 1. Neutral (Schwarz)
_
Neutral
+
Phase
3 Amp 3 Amp
3 Amp
Klemme 3. Permanente Phase (Orange)
Klemme 2. Geschaltete Phase (Gelb)
Klemme 1. Neutral (Schwarz)
Inhaltsverzeichnis
Sprachen:
Andere System air Lüfter Handbücher
System air
System air Villavent VX-400 Bedienungsanleitung
System air
System air KBR Series Bedienungsanleitung
System air
System air SAVE VSC 100 Bedienungsanleitung
System air
System air SAVE VSR 300 Bedienungsanleitung
System air
System air DVG EC F400 Handbuch
System air
System air Fantech DPV22-2 Handbuch
System air
System air K 100 M sileo Handbuch
System air
System air TFC-P Roof fan EC Handbuch
System air
System air VR-250 EH/B/3 Bedienungsanleitung
System air
System air DVS series Bedienungsanleitung
System air
System air KD EC Series Handbuch
System air
System air RVF Bedienungsanleitung
System air
System air SAVE VSR 150/B Handbuch
System air
System air SAVE VSR 500 Bedienungsanleitung
System air
System air SAVEWALL HRV NEXT Bedienungsanleitung
System air
System air EC Series Handbuch
System air
System air fantech ECHO 2800Xi Series Bedienungsanleitung
System air
System air SYSVRF2 Bedienungsanleitung
System air
System air VR 250 ECH/B Bedienungsanleitung
System air
System air VTR 100/B LITE Bedienungsanleitung
