Tally T7070 Bedienungsanleitung

Maintenance Manual Ink Jet Printer

T7070T7070

®

Item Name Part Class Qty Remarks

3 Separator Unit 395 700 B 1

5 Lever, Separator Lock 395 808 B 1

8 Tray, Extension Output 395 809 B 1

Printer Part 6 – Spare Parts and Schematics

6-3

1.1.2 Top Cover

Part 6 – Spare Parts and Schematics Printer

6-4

Item Name Part Class Qty Remarks

1Top Cover Ass’y 395 701 B 1

2 Spring, Leaf 395 702 B 1

4 Spur Frame Unit 395 703 A 1

Printer Part 6 – Spare Parts and Schematics

6-5

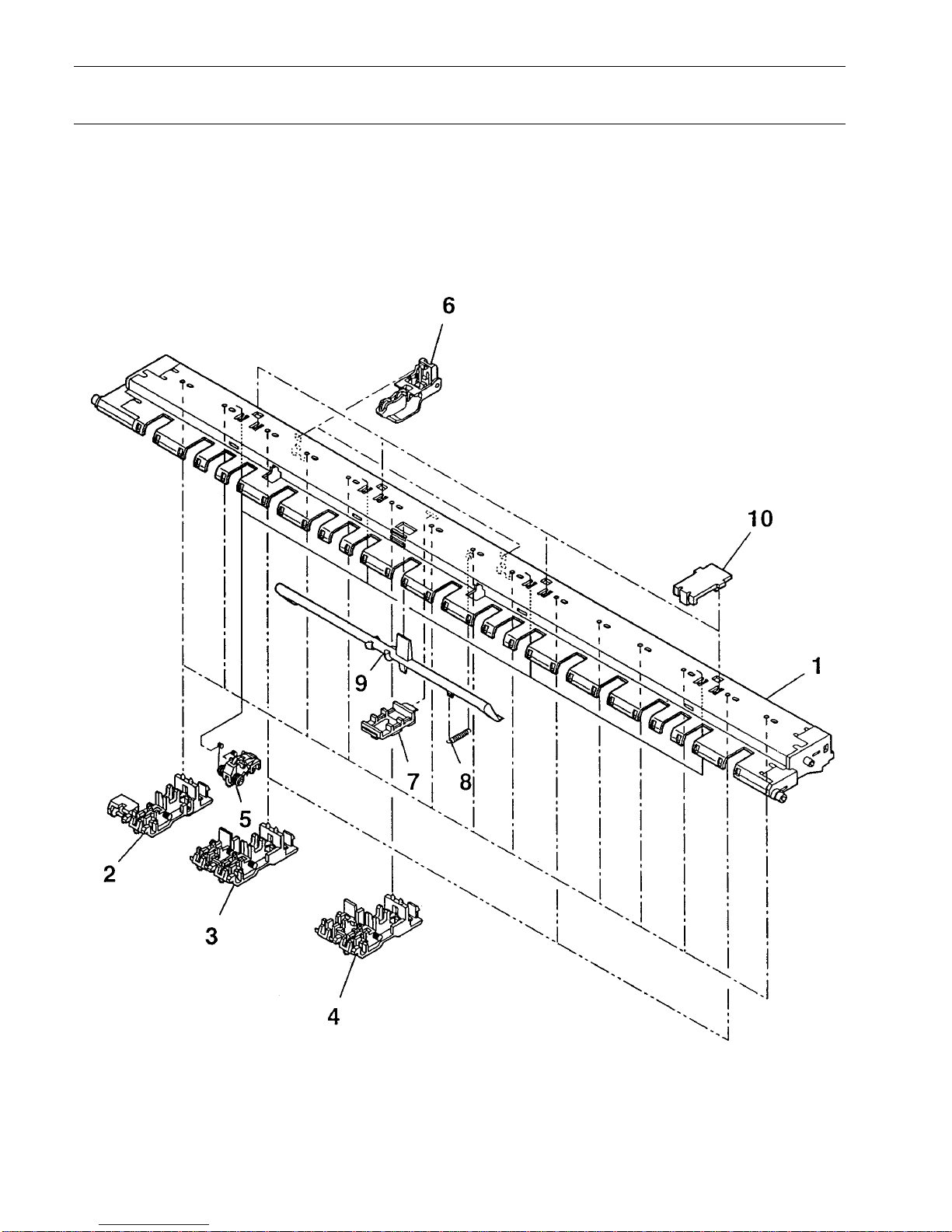

1.1.3 Spur Frame Unit

Part 6 – Spare Parts and Schematics Printer

6-6

Item Name Part Class Qty Remarks

2 Spur Unit 395 704 B 11

3 Main Spur Unit 395 705 B 3

4 Sub Main Spur Unit 395 706 B 1

5 Assist Spur Unit 395 707 B 4

6 Extension Spur Unit 395 708 B 2

7 Holder, Lever 395 709 B 1

8 Spring, Hook End Coil 395 710 B 1

9 Lever, Extension Spur 395 711 B 1

10 Holder, Assist Spur 395 712 B 4

Printer Part 6 – Spare Parts and Schematics

6-7

1.1.4 Upper Cover

Part 6 – Spare Parts and Schematics Printer

6-8

Item Name Part Class Qty Remarks

1 Upper Cover Unit 395 713 B 1

2 Plate, LCD Protect 395 714 B 1

5 Button, Push, LH 395 715 B 1

6 Button, Push, RH 395 716 B 1

Printer Part 6 – Spare Parts and Schematics

6-9

1.1.5 Logic Board

Part 6 – Spare Parts and Schematics Printer

6-10

Item Name Part Class Qty Remarks

1Logic Board Ass’y 397 289 A 1

6 Cable, Interface 395 717 A 1

7 I/F Logic Board Ass’y 395 677 A 1

Printer Part 6 – Spare Parts and Schematics

6-11
