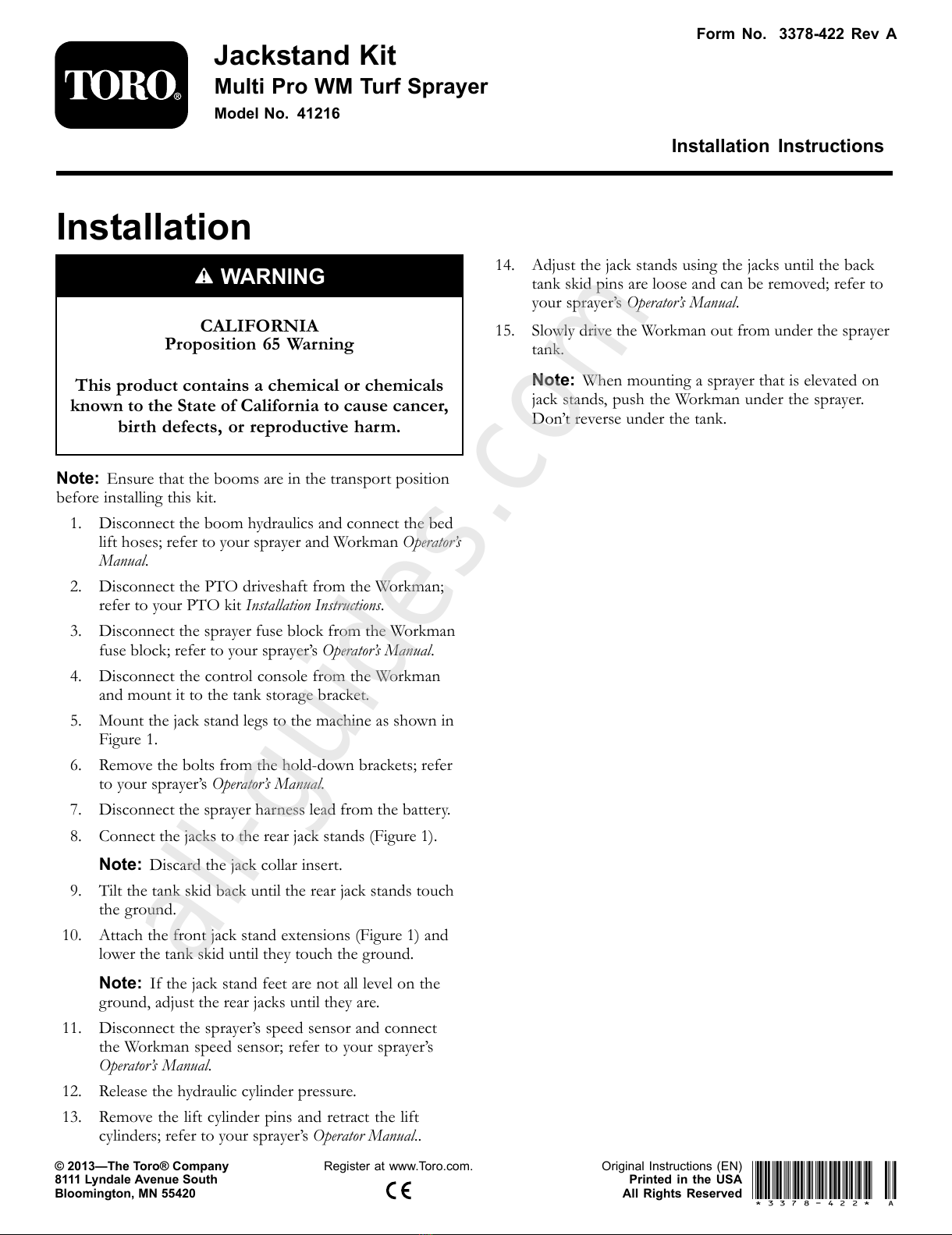

Toro 41216 Bedienungsanleitung

FormNo.3378-422RevA

JackstandKit

MultiProWMTurfSprayer

ModelNo.41216

InstallationInstructions

Installation

WARNING

CALIFORNIA

Proposition65Warning

Thisproductcontainsachemicalorchemicals

knowntotheStateofCaliforniatocausecancer,

birthdefects,orreproductiveharm.

Note:Ensurethattheboomsareinthetransportposition

beforeinstallingthiskit.

1.Disconnecttheboomhydraulicsandconnectthebed

lifthoses;refertoyoursprayerandWorkmanOperator’s

Manual.

2.DisconnectthePTOdriveshaftfromtheWorkman;

refertoyourPTOkitInstallationInstructions.

3.DisconnectthesprayerfuseblockfromtheWorkman

fuseblock;refertoyoursprayer’sOperator’sManual.

4.DisconnectthecontrolconsolefromtheWorkman

andmountittothetankstoragebracket.

5.Mountthejackstandlegstothemachineasshownin

Figure1.

6.Removetheboltsfromthehold-downbrackets;refer

toyoursprayer’sOperator’sManual.

7.Disconnectthesprayerharnessleadfromthebattery.

8.Connectthejackstotherearjackstands(Figure1).

Note:Discardthejackcollarinsert.

9.Tiltthetankskidbackuntiltherearjackstandstouch

theground.

10.Attachthefrontjackstandextensions(Figure1)and

lowerthetankskiduntiltheytouchtheground.

Note:Ifthejackstandfeetarenotalllevelonthe

ground,adjusttherearjacksuntiltheyare.

11.Disconnectthesprayer’sspeedsensorandconnect

theWorkmanspeedsensor;refertoyoursprayer’s

Operator’sManual.

12.Releasethehydrauliccylinderpressure.

13.Removetheliftcylinderpinsandretractthelift

cylinders;refertoyoursprayer’sOperatorManual..

14.Adjustthejackstandsusingthejacksuntiltheback

tankskidpinsarelooseandcanberemoved;referto

yoursprayer’sOperator’sManual.

15.SlowlydrivetheWorkmanoutfromunderthesprayer

tank.

Note:Whenmountingasprayerthatiselevatedon

jackstands,pushtheWorkmanunderthesprayer.

Don’treverseunderthetank.

8111LyndaleAvenueSouth

Bloomington,MN55420

Registeratwww.T oro.com.OriginalInstructions(EN)

PrintedintheUSA

AllRightsReserved*3378-422*A

All manuals and user guides at all-guides.com

all-guides.com

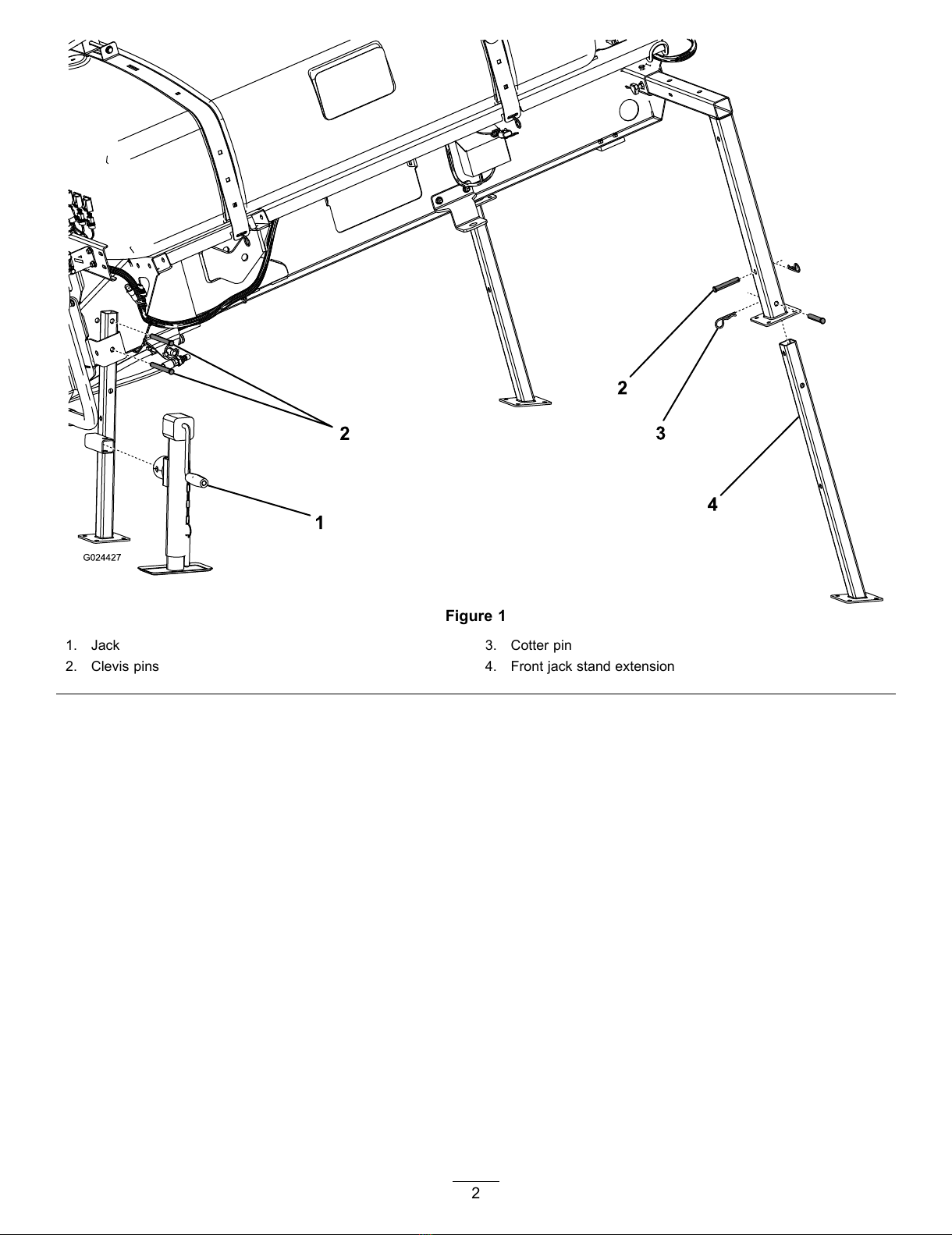

Figure1

1.Jack3.Cotterpin

2.Clevispins4.Frontjackstandextension
