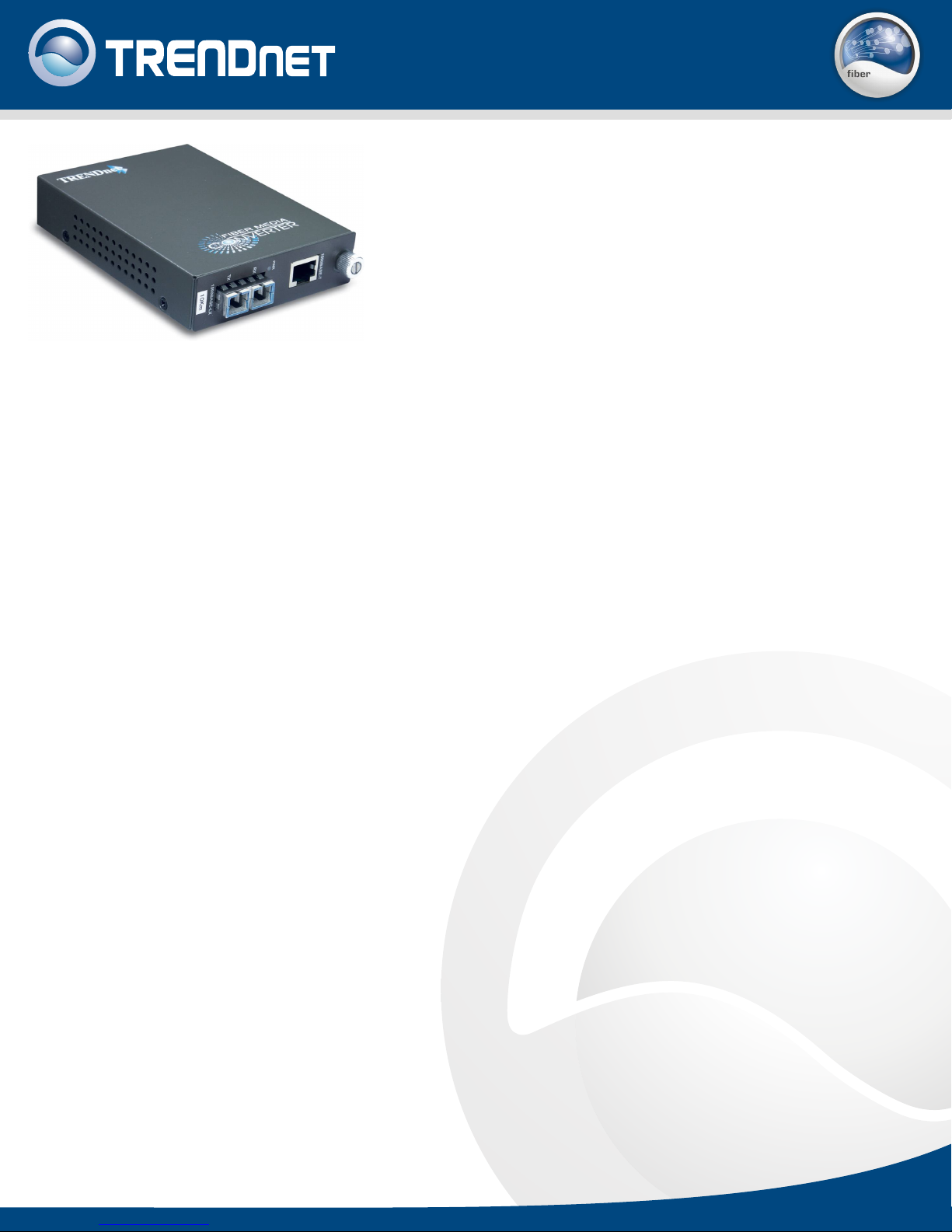

TRENDnet TFC-1000S10D3 Bedienungsanleitung

TFC-1000S10D3/D5

1000Mbps TX to 1000Base-FX Single-Mode

Fiber Converter

TEW-503PI (07-28-2005) TFC-1000S10D3/D5

rev:12.27.2005

FEATURESFEATURES

TFC-1000S10D3 or TFC-1000S10D5 Bi-Directional Single-Fiber

Media Converter transforms 1000Base-TX UTP/STP media to

1000Base-FX media and vice versa. It provides DIP switch for

duplex mode, auto negotiation or speed management control. This

converter will give your Switch/Hub the ability to interface with fiber

connection over a distance up to 10 km.

• Compliant with IEEE 802.3ab 1000Base-T and IEEE 802.3z 1000Base-LX Standards

• Provides Dip Switch for Fiber (Auto/Manual), LLR (Enable/Disable)

• Support LLCF (Link Loss Carry Forward, Link Pass Through)

• Supports LLR (Link Loss Return) for FX Port

• Supports Full-Duplex and Auto-Negotiation Mode for Fiber Port

• Hot Pluggable & Wall-Mountable

• Optional 19” System Chassis (TFC-1600) holds up to 16 Media Converters

• 5-Year Warranty

Network Media

Weight

Protocol

Ports

Dip Switch

Transfer Rate

Diagnostic LED

Power Adapter

Temperature

Humidity

Safty Emissions

• IEEE 802.3ab 1000Base-T • IEEE 802.3z 100Base-TX, 1000Base-FX

• 7.5V DC, 1.5A External Power Adapter

• 1000Base-TX: UTP Cat. 5, EIA/TIA-568 100-ohm STP, up to 100meters

• 5.5 watts (max)

• 120 x 88 x 25mm (4.7 x 3.46 x 0.98 inches)

• 5% ~ 90% RH

• 100Base-LX: 10/125μm Single-Fiber Optic Cable, up to 10km

• CSMA/CD

• 1 x 1000ase-T RJ-45 Port • 1 x 1000Base-FX Single-Fiber Bi-Directional Port SC Connector

• TX: Duplex Mode, Auto Negotiation or Manual, Speed, LLCF (enable/disable)

• 354g (12.5oz)

• FX: Duplex Mode, LLR (enable/disable), LLCF

• 1000Base-T : 2000Mbps (Full Duplex)

• Per Unit : Power • Per Port : Link/Activity

• FCC,CE

• Operating : 0° ~ 40° C (32° ~ 104° F) • Storage : -25° ~ 70° C (-13° ~ 158° F)

Power Consumption

Dimensions

Standard

Hardware

TRENDnet is a registered trademark. Other Brands and product names are trademarks of their respective holders. Information provided in this document pertain to TRENDnet

products and is subject to change at any time, without notice. For the most recent product information please visit

http://www.trendnet.com.

1000Mbps TX to 1000Base-FX Single-Mode Fiber Converter

TFC-1000S10D3/D5

RELATED PRODUCTSRELATED PRODUCTS

PACKAGE CONTENTSPACKAGE CONTENTS

TFC-110S40D3/D5

TFC-110S20D3/D5 10/100Mbps TX to 100Base-FX Dual-Wavelength

Single-Mode Fiber Converter

• User’s Guide

10/100Mbps TX to 100Base-FX Dual-Wavelength

Single-Mode Fiber Converter

• TFC-1000S10D3/D5

• Power Adapter

ORDERING INFORMATIONORDERING INFORMATION

To Order Please Call:

1-888-326-6061

3135 Kashiwa Street,Torrance, CA 90505 USA

Tel: 1-888-777-1550

Fax: 310-891-1111

Web:

Email: [email protected]

www.trendnet.com

SPECIFICATIONSSPECIFICATIONS

Model Name

TFC-1000S10D3 -9dBm -21dB 12dBm

TFC-1000S10D5 -9dBm -21dB 12dBm

Sensitivity Power

TX: 1550nm; RX: 1310nm

Wavelength Pout

TX: 1310nm; RX: 1550nm
