TRENDnet TEG-448WS - Switch Bedienungsanleitung

TRENDnet

TRENDware, USA

What's Next in Networking

TEG-448WS

Version 05.04.2005

48-port 10/100/1000Mbps Copper Gigabit Smart Switch (Rack Mount)

Quick Installation Guide

Guide d'installation rapide

Commutateur intelligent Ethernet Gigabit cuivre

10/100/1000Mbps à 48 ports (montable sur rack)

48-facher 10/100/1000 MBit/s Kupfer-Gigabit-Smart-Switch (Einbau)

Kurzanleitung zur Installation

Guía de instalación rápida del

Conmutador Smart Gigabit de cobre (Rack Mount) de 48 puertos a 10/100/1000Mbps

Table of Contents

Français .....................................................................................................

Troubleshooting ........................................................................................

1. Préparation de l'installation ...............................................................

2. Détails du produit ..............................................................................

3. Installation du matériel ......................................................................

4. Vérification de l'installation ................................................................

5. Configuration du TEG-448WS ...........................................................

1. Préparation de l'installation

Français QIG

Vérification du contenu de l'emballage

Veuillez vérifier la présence des éléments suivants dans la boîte :

Français

Configuration PC minimale

Avant d'installer le TEG-448WS, vous devez disposer des éléments suivants :

1. Des postes de travails équipés de cartes réseau

2. Le protocole TCP/IP installé sur chaque ordinateur.

3. Un navigateur Internet tel Internet Explorer ou Netscape Navigator

4. Un câble réseau RJ-45 pour brancher vos postes de travail au TEG-448WS

5. (En option) 4 modules mini GBIC (p. ex. TEG-MGBSX)

TEG-448WS

Cordon d'alimentation

(courant alternatif)

Guide d'installation rapide

Amortisseurs de

chocs en caoutchouc

Pilote sur CD-ROM

Deux supports de

fixation avec vis

TRENDnet

TRENDware, USA

What's Next in Networking

TEG-448WS

Version 05.04.2005

48-port 10/100/1000Mbps Copper Gigabit Smart Switch (Rack Mount)

Quick Installation Guide

Guide d'installation rapide

Commutateur intelligent Ethernet Gigabit cuivre

10/100/1000Mbps à 48 ports (montable sur rack)

48-facher 10/100/1000 MBit/s Kupfer-Gigabit-Smart-Switch (Einbau)

Kurzanleitung zur Installation

Guía de instalación rápida del

Conmutador Smart Gigabit de cobre (Rack Mount) de 48 puertos a 10/100/1000Mbps

2Français

2. Détails du produit

Le TEG-448WS est équipé de 48 ports 10/100/1000 Mbps supportant l'auto

négociation et l'auto MDIX. Il est également pourvu de voyants lumineux

indiquant l'alimentation, Activité du système, la vitesse et l'activité du réseau.

Puissance

Activité du système

la vitesse et l'activité du réseau.

3Français

3. Installation du matériel

N'oubliez pas que l'endroit où vous installez le TEG-448WS peut fortement

influencer ses performances. Veuillez consulter le Guide de l'utilisateur sur CD-

ROM pour une installation optimale.

1. Branchez le cordon d'alimentation à l'arrière du TEG-448WS.

2. A l'aide d'un câble réseau RJ-45 (câble CAT 5), branchez vos postes de

travail au TEG-448WS.

Remarque: Si vous désirez vérifier que le TEG-448WS a été installé

correctement, rendez-vous à la partie Vérification de l'installation.

Félicitations !

Votre installation est à

présent terminée.

4Français

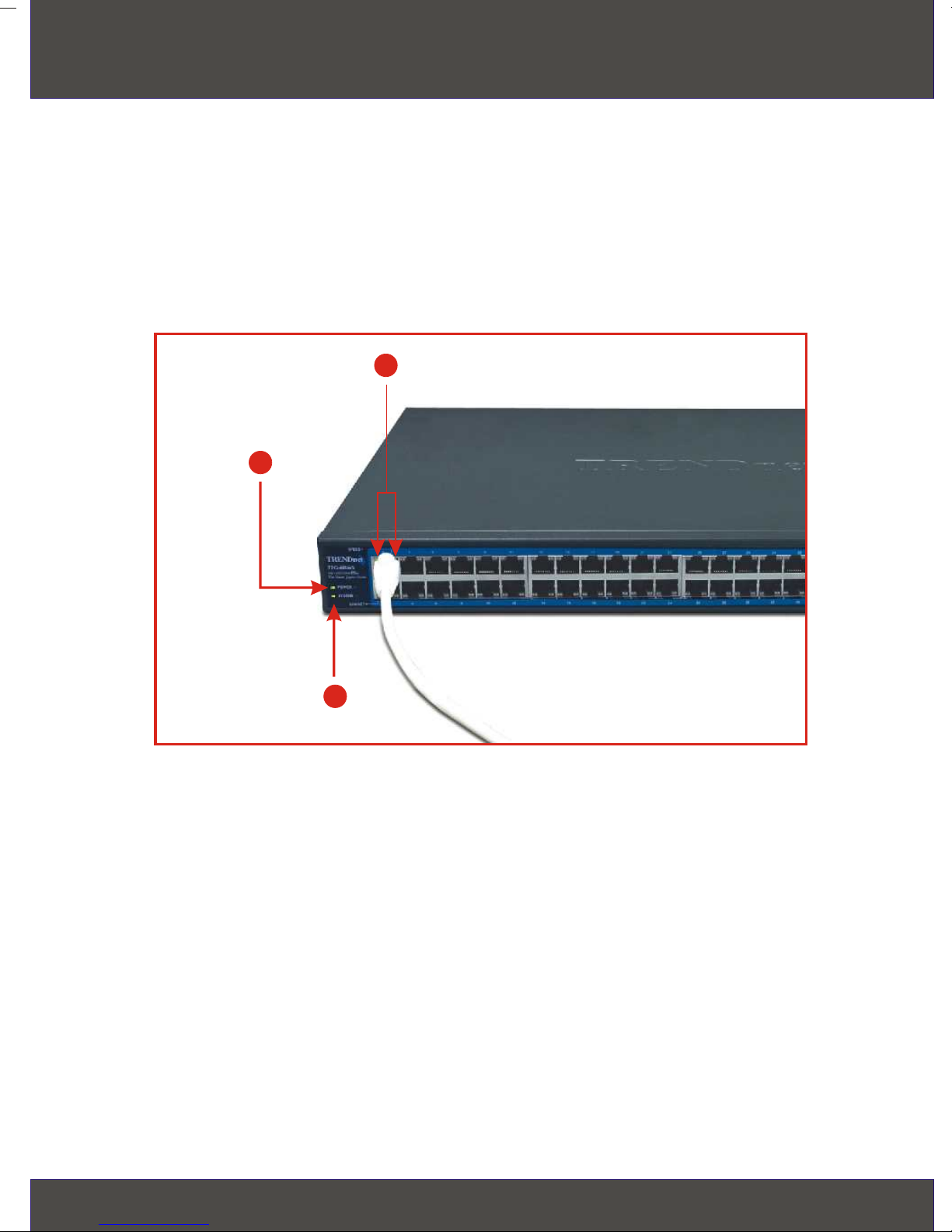

4. Vérification de l'installation

Vérifiez les voyants lumineux suivants :

1. Assure-vous que le voyant d'alimentation est allumé.

2. Vérifiez que le voyant System clignote.

3. Vérifiez que le voyant Link/Act du poste de travail connecté est allumé, de

même que le voyant réseau.

5Français

5. Configuration du TEG-448WS

Remarque : Les utilisateurs MAC doivent modifier l'adresse IP de

leurs ordinateurs et introduire 192.168.0.X (X étant un chiffre

disponible entre 1 et 253), et http:\\192.168.0.1 dans leur navigateur

Internet afin d'accéder à l'utilitaire sur Internet du TEG-448WS.

Utilisateurs Windows

1. Insérez le CD-ROM du TEG-448WS dans le lecteur de CD-ROM de votre

ordinateur.

2. Double-cliquez sur My Computer (poste de travail) sur votre bureau,

double-cliquez sur CD-ROM et sur Web-Management Utility (Utilitaire de

gestion sur Internet) et double-cliquez sur Setup (Paramètres).

3. Cliquez sur Next (Suivant).

6Français

4. Cliquez sur Next (Suivant).

5. Cliquez sur Next (Suivant).

7Français

6. Cliquez sur Next (Suivant).

7. Cochez Run web_management_utility (lancer l'utilitaire de gestion sur

Internet). Cliquez sur OK.

8Français

8. Cliquez sur Discovery (Découverte), sur TEG-448WS et sur Configuration

Setting (Paramétrage).

9. Dans la fenêtre Configuration, introduisez les adresses IP et passerelle

relatives à votre partie du réseau et introduisez le mot de passe admin.

Cliquez sur Set (Etablir).

10. Cliquez sur OK.
