Velleman DB4-ED38003 Bedienungsanleitung

DB4 - ED38003

PORTABLE WIRELESS DOOR CHIME

DRAAGBARE DRAADLOZE DEURBEL

SONNETTE PORTATIVE SANS FIL

TIMBRE INALÁMBRICO PORTÁTIL

TRAGBARE DRAHTLOSE TÜRGLOCKE

USER MANUAL 3

GEBRUIKERSHANDLEIDING 7

NOTICE D’EMPLOI 11

MANUAL DEL USUARIO 15

BEDIENUNGSANLEITUNG 19

DB4

24/02/2009 2 Velleman®

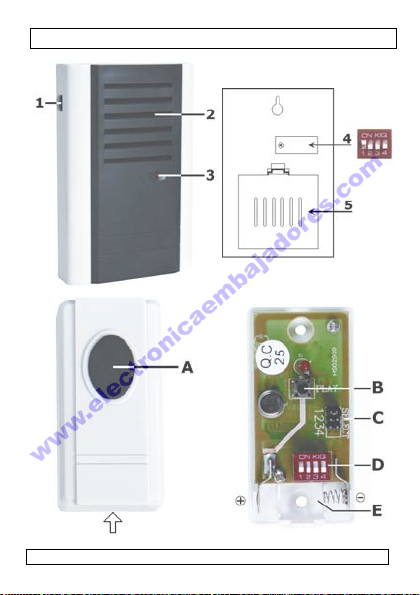

Figure 1

DB4

24/02/2009 3 Velleman®

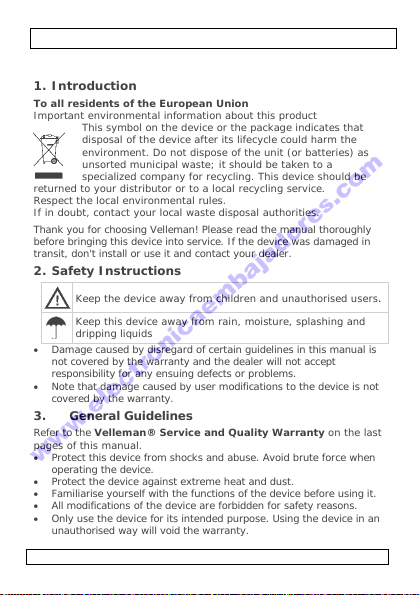

USER MANUAL

1. Introduction

To all residents of the European Union

Important environmental information about this product

This symbol on the device or the package indicates that

disposal of the device after its lifecycle could harm the

environment. Do not dispose of the unit (or batteries) as

unsorted municipal waste; it should be taken to a

specialized company for recycling. This device should be

returned to your distributor or to a local recycling service.

Respect the local environmental rules.

If in doubt, contact your local waste disposal authorities.

Thank you for choosing Velleman! Please read the manual thoroughly

before bringing this device into service. If the device was damaged in

transit, don't install or use it and contact your dealer.

2. Safety Instructions

Keep the device away from children and unauthorised users.

Keep this device away from rain, moisture, splashing and

dripping liquids

•Damage caused by disregard of certain guidelines in this manual is

not covered by the warranty and the dealer will not accept

responsibility for any ensuing defects or problems.

•Note that damage caused by user modifications to the device is not

covered by the warranty.

3. General Guidelines

Refer to the Velleman® Service and Quality Warranty on the last

pages of this manual.

•Protect this device from shocks and abuse. Avoid brute force when

operating the device.

•Protect the device against extreme heat and dust.

•Familiarise yourself with the functions of the device before using it.

•All modifications of the device are forbidden for safety reasons.

•Only use the device for its intended purpose. Using the device in an

unauthorised way will void the warranty.

DB4

24/02/2009 4 Velleman®

4. Features

•encoded signal prevents false alarm

•easy installation without cables

•3 different chimes: ding, ding-dong, Westminster

•2 doorbell push buttons: a different doorbell melody can be set

for each push button

•16 codes

•comes with:

o1x doorbell

o2x doorbell push button

o2x 12Vdc battery, type A23 (for push buttons)

5. Overview

Refer to the illustrations on page 2 of this manual.

doorbell 3 status LED

1 4.5VDC input jack 4 DIP switch + cover

2 speaker 5 battery compartment

doorbell push button (2x) C select melody jumpers

A push button D DIP switch

B activate chime button (= A) E battery compartment

6. Operation

•Insert batteries (not incl.) into the doorbell (see §8) or connect a

4.5VDC adaptor (not incl.) to the 4.5VDC input jack [1].

Polarity for the adaptor:

•Open the DIP switch cover [4] of the doorbell. Releasing the

screw and remove the cover.

•Open the doorbell push buttons by pushing gently with a small

screwdriver in the gap at the bottom of the casing (see arrow)

and removing the back cover.

•Insert the batteries into the doorbell push buttons (see §8).

•Verify that the settings of the DIP switches of the doorbell [4]

and doorbell push buttons [D] are the same. These DIP-switches

set the encoding of the transmitted signal. When interference

with similar devices in the neighbourhood is noticed, change the

DB4

24/02/2009 5 Velleman®

DIP-switch setting, but make sure that the same setting is

selected on doorbell and doorbell push-buttons.

•Both doorbell push buttons can have their own melody setting. Set

the melody jumper [C] to the desired melody:

für Elise 2Westminster 3ding-dong

•Close the DIP switch cover [4] of the doorbell. Secure the screw.

•Mount or place the doorbell push buttons in the desired locations

and close the doorbell push buttons. Protect them from harsh

weather conditions to prolong their life time. Make sure push

buttons are not surrounded by metal or near a strong magnetic

field.

•Mount or place the doorbell itself in the desired location (indoors

only). Make sure the doorbell is not surrounded by metal or near

a strong magnetic field.

•A push on the doorbell button will produce the chosen melody for

that button through the speaker [2] of the doorbell, while the

status LED [3] is lit.

7. Troubleshooting

•When sound becomes weak, replace the batteries of the doorbell

(see §8).

•When pushing a push button does not produce a chime:

•verify whether the DIP switch settings on doorbell and doorbell

push buttons are identical. Set the same setting on doorbell and

doorbell push buttons.

•verify whether the push button is located within the specified

range (max. 60m). If not, bring it closer to the doorbell.

•verify whether doorbell and doorbell push buttons are not

surrounded by metal or near a strong magnetic field. In these

cases, move the push button or doorbell to a suitable

location.

•replace the push button battery (see §8)

8. Batteries

doorbell

•Open the battery compartment [5].

•Insert 3 new 1.5V batteries type AA (LR6C) with polarity as

indicated inside the battery casing.

•Close the battery compartment.

DB4

24/02/2009 6 Velleman®

doorbell push button

•Open the doorbell push buttons by pushing gently with a small

screwdriver on the bottom of the casing (see arrow) and

removing the back cover.

•Insert a new 12V battery type GP23A with polarity as indicated

on the illustration (see page 2 of this manual).

general

•Do not attempt to recharge non-rechargeable batteries and do

not throw batteries in fire as they might explode.

WARNING: handle batteries with care, observe

warnings on battery casing. Dispose of batteries in

accordance with local regulations.

Keep batteries away from children.

9. Technical Specification

transmission

frequency 433.92MHz

range max. 60m

power supply 3.5mm

each doorbell

push button 1 x 12V battery GP23GAC (incl.)

doorbell 3 x AA battery 1.5V (LR6C, not incl.)

power adaptor 4.5VDC/5W (PSS0530, not incl.)

Use this device with original accessories only. Velleman nv

cannot be held responsible in the event of damage or injury

resulted from (incorrect) use of this device.

For more info concerning this product, please visit our

website www.velleman.eu.

The information in this manual is subject to change without

prior notice.

This manual is copyrighted. The copyright to this manual is owned by Velleman

Components nv. All worldwide rights reserved. No part of this manual may be

copied, reproduced, translated or reduced to any electronic medium or otherwise

without the prior written consent of the copyright holder.

DB4

24/02/2009 7 Velleman®

GEBRUIKERSHANDLEIDING

1. Inleiding

Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat,

als het na zijn levenscyclus wordt weggeworpen, dit toestel

schade kan toebrengen aan het milieu. Gooi dit toestel (en

eventuele batterijen) niet bij het gewone huishoudelijke

afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor

recyclage. U moet dit toestel naar uw verdeler of naar een lokaal

recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten

betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het

toestel in gebruik neemt. Werd het toestel beschadigd tijdens het

transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsinstructies

Houd buiten het bereik van kinderen en onbevoegden.

Bescherm tegen regen, vochtigheid en opspattende

vloeistoffen.

•De garantie geldt niet voor schade door het negeren van

bepaalde richtlijnen in deze handleiding en uw dealer zal de

verantwoordelijkheid afwijzen voor defecten of problemen die

hier rechtstreeks verband mee houden.

•Schade door wijzigingen die de gebruiker heeft aangebracht valt

niet onder de garantie.

3. Algemene richtlijnen

Raadpleeg de Velleman®service- en kwaliteitsgarantie

achteraan de handleiding.

•Bescherm dit toestel tegen schokken. Vermijd brute kracht

tijdens de bediening.

•Bescherm tegen extreme temperaturen, stof en vochtigheid.

DB4

24/02/2009 8 Velleman®

•Leer eerst de functies van het toestel kennen voor u het gaat

gebruiken.

•Om veiligheidsredenen mag u geen wijzigingen aanbrengen.

•Gebruik het toestel enkel waarvoor het gemaakt is. Bij

onoordeelkundig gebruik vervalt de garantie.

4. Eigenschappen

•het gecodeerde signaal voorkomt vals alarm

•eenvoudige installatie zonder bedrading

•3 verschillende beltonen: ding, dingdong, Westminster

•2 deurbeldrukknoppen: aan elke drukknop kan een afzonderlijke

melodie toegekend worden

•16 codes

•inhoud:

o1x deurbel

o2x deurbeldrukknoppen

o2x 12VDC-batterij type A23 (voor drukknoppen)

5. Omschrijving

Raadpleeg de figuren op pagina 2 van deze handleiding.

deurbel 3 statusled

1 4,5 VDC-ingang 4 DIP-schakelaars + deksel

2 luidspreker 5 batterijvak

deurbeldrukknop (2x) C selectiejumpers voor melodie

A drukknop D DIP-schakelaars

B drukknop inschakeling (= A) E batterijvak

6. Gebruik

•Plaats de batterijen (niet meegelev.) in de deurbel (zie §8) of sluit

een 4,5 VDC voedingsadapter (niet meegelev.) aan de 4,5 VDC-

ingang [1]. Polariteit van de adapter: .

•Open het dekseltje van de DIP-schakelaars [4] op de deurbel.

•Open de drukknop door het lipje met een kleine, platte

schroevendraaier voorzichtig in te duwen (zie pijl).

•Plaats de batterijen in de drukknop (zie §8).

DB4

24/02/2009 9 Velleman®

•Zorg ervoor dat de DIP-schakelaars op zowel de deurbel [4] als

op de drukknoppen [D] identiek ingesteld zijn. Probeer bij

interferentie door gelijksoortige toestellen een andere instelling.

•U kunt op elke deurbel een afzonderlijke melodie instellen. Stel de

gewenste melodie in met de jumper [C]:

Für Elise 2Westminster 3dingdong

•Sluit het dekseltje [4] en bevestig met de schroef.

•Kies een installatieplaats waar elk van de drukknoppen

beschermd is tegen strenge weersomstandigheden en sterke

magnetische velden. Installeer de plaatjes en sluit de

drukknoppen.

•Kies een installatieplaats (enkel binnenshuis) waar de deurbel

beschermd is tegen sterke magnetische velden.

•Druk op een drukknop: u hoort de ingestelde melodie door de

luidspreker [2] van de deurbel. De statusled [3] licht op.

7. Problemen en oplossingen

•Vervang de batterijen in de deurbel van zodra het geluidsignaal

verzwakt (zie §8).

•Indien u geen melodie hoort:

•Controleer of de DIP-schakelaars op de deurbel en op de

drukknop(pen) identiek ingesteld zijn.

•Zorg ervoor dat de deurbel en de drukknop(pen) binnen het

maximale bereik van 60 m van elkaar zijn verwijderd.

•Controleer of de deurbel en de drukknop(pen) onderhevig zijn

aan magnetische velden. Kies een andere installatieplaats

voor de deurbel en/of de drukknop(pen) indien nodig.

•Vervang de batterij in de drukknop(pen) (zie §8).

8. De batterijen

deurbel

•Open het batterijvak [5].

•Plaats drie nieuwe AA-batterijen van 1,5 V (LR6C) volgens de

polariteitaanduidingen.

•Sluit het batterijvak.

deurbeldrukknop

•Open de drukknop door het lipje met een kleine, platte

schroevendraaier voorzichtig in te duwen (zie pijl).

•Plaats een nieuwe 12 V-batterij type GP23A volgens de

polariteitaanduidingen (zie pagina 2 van deze handleiding).

DB4

24/02/2009 10 Velleman®

algemeen

•Herlaad geen alkalinebatterijen en gooi batterijen nooit in het

vuur. LET OP: Leef de veiligheidsinstructies op de

verpakking van de batterijen zorgvuldig na. Houd

batterijen uit de buurt van kinderen.

9. Technische specificaties

zendfrequentie 433,92 MHz

bereik max. 60 m

voeding 3,5 mm

drukknoppen 2 x 12 V-batterij GP23GAC (incl.)

deurbel

3 x 1,5 V AA-batterij (LR6C, niet meegelev.)

4,5V DC/5 W voedingstrafo (PSS0530, niet

meegelev.)

Gebruik dit toestel enkel met originele accessoires. Velleman

Components nv is niet aansprakelijk voor schade of

kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer

informatie over dit product, zie www.velleman.eu. De

informatie in deze handleiding kan te allen tijde worden

gewijzigd zonder voorafgaande kennisgeving.

Velleman Components nv heeft het auteursrecht voor deze

handleiding.

Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om

deze handleiding of gedeelten ervan over te nemen, te kopiëren, te

vertalen, te bewerken en op te slaan op een elektronisch medium

zonder voorafgaande schriftelijke toestemming van de

rechthebbende.

Inhaltsverzeichnis

Sprachen:

Andere Velleman Zubehör Handbücher

Velleman

Velleman MP1000 Bedienungsanleitung

Velleman

Velleman 3DPEN4 Bedienungsanleitung

Velleman

Velleman Whadda WPSE472 Bedienungsanleitung

Velleman

Velleman SHE14 Bedienungsanleitung

Velleman

Velleman 3DPEN Bedienungsanleitung

Velleman

Velleman VMA337 Bedienungsanleitung

Velleman

Velleman 3DPEN2 Bedienungsanleitung

Velleman

Velleman Perel SMART1002 Bedienungsanleitung

Velleman

Velleman Perel EDB8 Bedienungsanleitung

Velleman

Velleman PEM10D2 Bedienungsanleitung

Velleman

Velleman K6001 Bedienungsanleitung

Velleman

Velleman ED38105 Bedienungsanleitung

Velleman

Velleman PEREL EBP04 Bedienungsanleitung

Velleman

Velleman CTC1000SO Bedienungsanleitung

Velleman

Velleman CTC1000WS Bedienungsanleitung

Velleman

Velleman VMA330 Bedienungsanleitung

Velleman

Velleman PEREL EDP1 Bedienungsanleitung

Velleman

Velleman HAM9011 Bedienungsanleitung

Velleman

Velleman CTC1000PIR Bedienungsanleitung

Velleman

Velleman DB5 Bedienungsanleitung

Velleman

Velleman PEM10D Bedienungsanleitung

Velleman

Velleman PEREL 7500-3N2 Bedienungsanleitung

Velleman

Velleman Whadda WPM356 Bedienungsanleitung

Velleman

Velleman MM102 Bedienungsanleitung

Beliebte Zubehör Handbücher anderer Marken

Hillco

Hillco 2810 Bedienungsanleitung

Siemens

Siemens QSA2700D Bedienerhandbuch

Contours

Contours ZY024 Bedienungsanleitung

Saivod

Saivod VS621 Bedienungsanleitung

Virtuox

Virtuox VirtuCLEAN 2.0 Bedienungsanleitung

SCE

SCE ENVIRO-THERM SCE-TE170B24VSS Bedienungsanleitung

Z-Wave

Z-Wave HSD-200Z Bedienungsanleitung

turck

turck FMX-IM-2UPLI63FX Bedienungsanleitung

Decagon Devices

Decagon Devices 10HS Bedienungsanleitung

UPPAbaby

UPPAbaby Cup Holder Bedienungsanleitung

Elko

Elko SmartSensor Leakage Wireless Bedienungsanleitung

Grizzly

Grizzly H8371 Bedienungsanleitung

Panasonic

Panasonic HG-T Series Bedienungsanleitung

IFM Electronic

IFM Electronic Efector 250 Series Referenzhandbuch

DigiDesign

DigiDesign 888/24 I/O Bedienungsanleitung

PROZIS

PROZIS QUAY Bedienungsanleitung

patagonia

patagonia PSI Vest Bedienungsanleitung

SFC Energy

SFC Energy EFOY GO! Bedienungsanleitung
