Velleman DVM1300 Bedienungsanleitung

DVM1300 VELLEMAN1

DVM1300 – LUXMETER

1. Features

• 3 ½-digit LCD display with low-battery indication

• one single operating switch

• light pocket-sized model

• measures luminous intensity from 0.01 to 50.000lux

• 2000lux : reading x 10 // 50.000lux : reading x 100

2. Specifications

Display : 1999 counts & low-battery indication

Low-Battery Indication : “BAT” is displayed when the battery voltage drops below the operating level

Measurement Rate : 1.5 readings/sec., nominal

Storage Temperature : -10 to +60°C /14 to 140°F with relative humidity < 80%

Power : 1 x standardA23 batteryof 12V

Dimensions Photo Detector : 115 x 60 x 27mm

Dimensions Device : 188 x 64.5 x 24.5mm

Weight : 160g

Measuring Range : 200, 2000, 20000lux(reading x10) and 50000lux (reading x 100)

Overrange Indication : “1” is displayed

Measuring Accuracy : ±5% ofrdg + 10 digits (<10000lux)

±10% of rdg + 10 digits (>10000lux)

Precision : ±0.1%/°C

Photo Detector :1 silicon photo diode with filter

3. Front Panel Description

1. LCD display : 3 ½-digit LCD display with low-battery indication (“BAT”)

2. Power/Function/range switch : Turns the power ON/OFF and selects the measurement function and the range

3. Photo detector : Long-life silicon photo diode is built in

4. Operating Instructions

1. Select the desired scale with the operating switch and select the desired range (“lux”,“lux x 10” or “lux x 100”).

2. Hold the photodetector at a horizontal angle to the light source to be measured.

3. Read the nominal measured value from the LCD display.

4. Overrange indication : if the instrument only display one “1” in the LCD, the input signal is too strong for the

selected range.

5. Replace the photo detector when the measurementis completed.

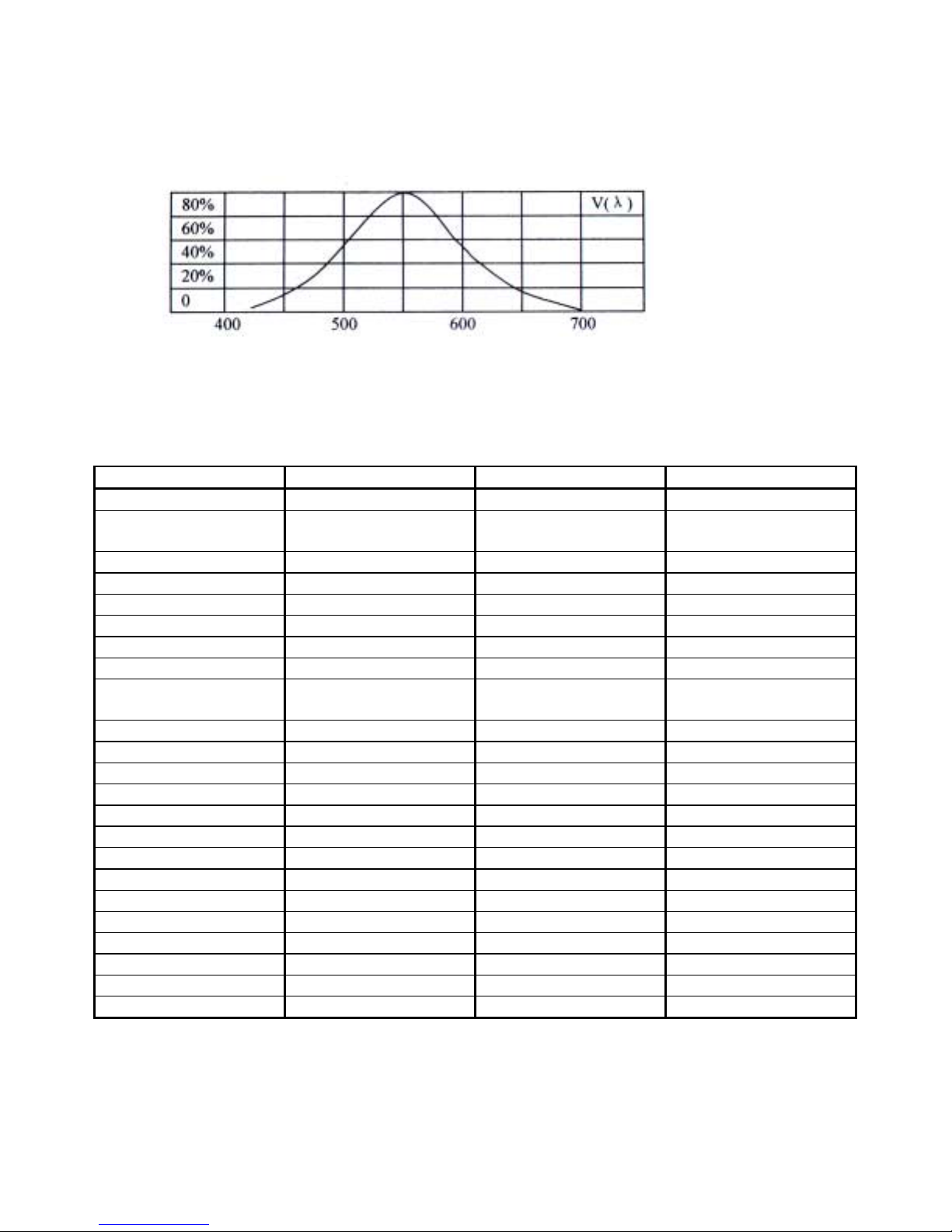

6. The spectral sensitivity of this device is very similar to the ICE curve (International Commission on Illumination)

depicted below on page 2 :

DVM1300 VELLEMAN2

7. recommended illumination : see tablebelow

ENGLISH NEDERLANDS FRANCAIS LUX

At the Office Op kantoor Au bureau

conference room,

reception area vergaderzaal,receptie, , salle de réunion, la

réception, 200 – 750

clerical work administratief werk activités administratives 700 – 1500

typing typist dactylo 1000 – 2000

In a Factory In een fabriek A l’usine

packing work inpakwerk emballage 150 – 300

production lines bandwerk travail à la chaîne 300 – 750

inspection work inspectiewerk travail d’inspection 750 – 1500

electronic parts assembly

line montageband voor

elektronische onderdelen chaîne de montage pour

composants électroniques 1500 – 3000

In a Hotel In een hotel Dans un hôtel

public room, cloakroom vergaderruimte,vestiaire salle de réunion, vestiaire 100 – 200

reception receptie réception 200 – 1000

Store In een winkel Dans un magasin

staircase trappenhuis cage d’escalier 150 – 200

show window etalage étalage 750 - 1500

front of show window voorkant van etalage front de l‘étalage 1500 – 3000

Hospital Ziekenhuis A l’hôpital

sick room, warehouse ziekenkamer, opslagplaats infirmerie, entrepôt 100 - 200

operating room operatiezaal salle d’opération 300 – 750

School Op school A l’école

auditorium, gymnasium auditorium, turnzaal auditorium, salle de gym 100 – 300

classroom leslokaal classe 200 – 750

library, laboratory laboratorium, bibliotheek laboratoire, bibliothèque 500 - 1500

Wavelength (Nm)

Golflengte (Nm)

Longueur d’onde (nm)

relative sensitivity

relatieve gevoeligheid

sensibilité relative spectral sensitivity

spectrale gevoeligheid

sensibilité spectrale

DVM1300 VELLEMAN3

5. Battery Replacement

The battery should be replaced when “BAT” appears on the display.Remove the screws at the back of the device,

open the battery compartment, replace the old battery(A23 battery or equivalent, 12V) and close the compartment

again.

Remark : The contents and specifications of this manual can be subject to change without prior notice

DVM1300 – LUXMETER

1. Kenmerken

• 3 ½-digits LCD display met batterij-laag aanduiding

• bediening via 1 enkele schakelaar

• licht model in zakformaat

• meet lichtintensiteit van 0.01 tot 50000lux

• 2000lux : uitlezing x 10 // 50000lux : uitlezing x 100

2. Specificaties

Display : 1999 punten & batterij-laag aanduiding

Batterij-laag aanduiding : “BAT” verschijntwanneer de batterijspanning onvoldoende is om het toestel

te kunnen gebruiken

Bemonsteringsfrequentie : 1.5uitlezingen/sec.,nominaal

Opslagtemperatuur : -10 tot+60°C / 14 tot 140°F met relatieve vochtigheid < 80%

Voeding : 1 x standaard A23 batterij van 12V

Afmetingen fotodetector : 115 x 60 x 27mm

Afmetingen toestel : 188 x 64.5 x 24.5mm

Gewicht : 160g

Meetbereik : 200, 2000, 20000lux (uitlezing x 10) en 50000lux (uitlezing x 100)

Buiten-bereik aanduiding : “1” verschijnt op de display

Meetnauwkeurigheid : ±5% uitlezing + 10 digits (<10000lux)

±10% uitlezing + 10 digits (>10000lux)

Nauwkeurigheid Temperatuurmeting : ±0.1%/°C

Fotodetector :1 silicium fotodiode met filter

3. Beschrijving Frontpaneel

1. LCD display : 3 ½-digits LCD display met batterij-laag aanduiding (“BAT”)

2. Schakelaar : Schakelt toestel ON/OFF, selecteert de meetfunctie en het bereik

3. Fotodetector : Ingebouwde silicium fotodiode met lange levensduur

DVM1300 VELLEMAN4

4. Bediening

1. Selecteer de gewenste schaal met de schakelaar en selecteer het gewenste bereik (“lux”, “luxx 10” of “lux x

100”).

2. Houd de fotodetector onder een horizontale hoek t.o.v. de lichtbron die u wilt meten.

3. Lees de gemeten nominale waarde af van de display.

4. Buiten-bereik aanduiding :het signaal is te sterk voor het geselecteerde bereikindien op de LCD display enkel

een “1” verschijnt.

5. Breng de fotodetector terug op zijn plaats na de metingen.

6. De spectrale gevoeligheid van dit toestel lijkt sterk op de CIE curve op blz.2:

7. Aanbevolen verlichting : zie tabel p. 2.

5. Batterij vervangen

Vervang de batterij wanneer “BAT” op de LCD verschijnt. Verwijder de schroeven aan de achterkant van het toestel,

open het batterijvak, vervang de oude batterij (A23 van 12V) en sluit het batterijvak af.

Opgelet : de inhoud en specificaties van deze handleiding kunnen worden gewijzigd zonder voorafgaande

kennisgeving

DVM1300 – LUXMETRE

1. Caractéristiques

• LCD 3 ½ digits avec indication pile faible

• Opération avec 1 seul commutateur

• Modèle léger en format de poche

• Mesure des intensités lumineuses de 0.01 à 50000lux

• 2000lux : affichage x 10 // 50000lux : affichage x 100

2. Spécifications

Afficheur : 1999 points et indication pile faible

Indication pile faible : “BAT” est affiché quand la tension de la pile ne suffit plus pour un usage

normal de l’appareil

Fréquence d’échantillonnage : 1.5 affichages/sec., nominal

Température de stockage : -10 à +60°C / 14 à 140°F avec humidité relative < 80%

Alimentation : 1 x pile standard A23 de 12V

Dimensions photodétecteur : 115 x 60 x 27mm

Dimensions appareil : 188 x 64.5 x 24.5mm

Poids : 160g

Plage de mesure : 200, 2000, 20000lux (affichage x 10) et 50000lux (affichage x 100)

Indication hors plage : le chiffre “1” est affiché

Précision de mesure : ±5% de l’affichage + 10 digits (<10000lux)

±10% de l’affichage + 10 digits (>10000lux)

Précision des mesures de température : ±0.1%/°C

Photodétecteur :1 photodiode en silicium avec filtre

DVM1300 VELLEMAN5

3. Description du panneau frontal

1. Afficheur LCD : Afficheur 3 ½ digits avec indication pile faible (“BAT”)

2. Commutateur : (Dés)activel’appareil, sélectionne la fonction et la plage

3. Photodétecteur : photodiode incorporée en silicium, longue vie

4. Opération

1. Sélectionnez une échelle avec le commutateur et sélectionnezla plage désirée (“lux”, “lux x 10” ou “lux x 100”).

2. Tenez le photodétecteur à un angle horizontal vis –à-vis de la source à mesurer.

3. Lisez la valeur nominale mesurée sur l’afficheur.

4. Indication hors-plage : le signal est trop fort pour la plage sélectionnée si le LCD n’affiche rien que le chiffre “1”.

5. Remettez le photodétecteur après vos mesures.

6. La sensibilité spectrale de cet appareil ressemble très fort à celle décrite par la courbe CIE (Commission

internationale sur l’éclairement) que vous trouverez à la page 2.

7. Eclairement recommandé : voir table à la page 2.

5. Remplacer la pile

Remplacez la pile quand le message “BAT” est affiché sur votre LCD. Enlevezles vis au dos de l’appareil, ouvrez le

compartiment de la pile et remplacez-la (A23 de 12V). Refermez le compartiment.

Remarque: le contenu et les spécifications du manuel peuvent être modifiées sans notification préalable.

DVM1300 – LUXÓMETRO

1. Características

• Pantalla LCD de 3 ½ dígitos con indicador de batería baja

• Operación con 1 sólo conmutador

• Modelo de bolsillo, peso ligero

• Medidas de intensidad luminosa de 0,01 a 50.000lux

• 2000lux :lectura x 10 // 50.000lux : lectura x 100

2. Especificaciones

Pantalla : 1999 puntos e indicación debatería baja

Indicador de batería baja : se visualiza “BAT” si la tensión de la pila ya no basta para un uso normal

Velocidad de medición : 1.5 mediciones / seg., nominal

Temperatura de almacenamiento : de -10 a +60°C / de 14 a 140°F con humedad relativa < 80%

Alimentación : 1 x pila estándar A23 de 12V

Dimensiones elemento fotosensible : 115 x 60 x 27mm

Dimensiones aparato : 188 x 64.5 x 24.5mm

Peso : 160g

Rango de medición : 200, 2000, 20000lux (lectura x 10) y 50000lux (lectura x 100)

Indicador de sobrerango : aparece “1”

Precisión de medición : ±5% de la lectura + 10 dígitos (<10000lux)

±10% de la lectura + 10 dígitos (>10000lux)

Precisión de las mediciones de temperatura : ±0.1%/°C

Elemento fotosensible : 1 fotodiodo de silicio con filtro

DVM1300 VELLEMAN6

3. Descripción del panel frontal

1. Pantalla LCD : pantalla LCD de 3 ½ dígitoscon indicación de batería baja (“BAT”)

2. Conmutador : para encender /apagar el aparato, para seleccionar la función y elrango

3. Elemento fotosensible : fotodiodo de silicio incorporado, larga duración

4. Operación

1. Seleccione una escala mediante el conmutador y seleccione el rango deseado (“lux”, “lux x 10” o “lux x 100”).

2. Mantenga el elemento fotosensible en un ángulo horizontal frente a la fuente que quiere medir.

3. Lea el valor nominal medido en la pantalla.

4. Indicador de sobrecarga : la señal está demasiado fuerte para el rango seleccionado si sólo aparece “1” en la

pantalla LCD.

5. Vuelva a poner el fotodetector en su lugar después de las mediciones.

6. La sensibilidad espectral de este aparato es muy similar a la de la curva ICI (Comisión internacional de

iluminación) (véase abajo).

7. Iluminación recomendada : véase la siguiente lista

ENGLISH ESPAÑOL DEUTSCH LUX

At the Office En la oficina Büro

conference room,

reception area sala de conferencias,

recepción Konferenz-,

Empfangsraum 200 – 750

clerical work actividades administrativas Verwaltungsarbeit 700 – 1500

typing mecanografía Maschinenschreiber/-in 1000 – 2000

In a Factory En la fábrica Fabrik

packing work embalaje Verpackung 150 – 300

production lines cadenas de producción Produktion 300 – 750

inspection work trabajo de inspección Qualitätssicherung 750 – 1500

electronic parts assembly

line cadena de montaje para

componentes electrónicos Platinenbestückung 1500 – 3000

In a Hotel En un hotel Hotel

public room, cloakroom sala de reuniones,

guardarropa Konferenzraum,

Garderobe 100 – 200

reception Recepción Empfangsraum 200 – 1000

Longitud de onda (Nm)

Wellenlänge (Nm)

sensibilidad relativa

relative Empfindlichkeit sensibilidad espectral

spektrale Empfindlichkeit

DVM1300 VELLEMAN7

Store En una tienda Laden

staircase Escalera Treppenhaus 150 – 200

show window Escaparate Schaufenster 750 - 1500

front ofshow window parte delantera del

escaparate Vorderseite des

Schaufensters 1500 – 3000

Hospital En el hospital Krankenhaus

sick room, warehouse enfermería,almacén Krankenzimmer,Lager 100 - 200

operating room sala de operaciones Operationsraum 300 – 750

School En la escuela Schule

auditorium, gymnasium auditorio, sala deportiva Aula, Turnhalle 100 – 300

classroom clase Klassenzimmer 200 – 750

library, laboratory laboratorio, biblioteca Labor, Bibliothek 500 - 1500

5. Reemplazar la pila

Cambie la pila si aparece “BAT” en la pantalla LCD. Destornille los tornillos del panel posterior, quite la batería

agotada y reemplácela por una nueva batería (A23 de 12V). Cierre el compartimiento.

Observación : Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

DVM1300 – LUXMETER

1. Eigenschaften

• 3 ½--stelliges LCD-Display mit Low-Bat-Anzeige

• Leicht bedienbar über nur 1Schalter

• Leicht, Taschenformat

• Messbereich von 0.01 bis 50000lux

• 2000lux : Anzeige x 10 // 50000lux : Anzeige x 100

2. Technische Daten

Display : 1999 Punkte & Low-Bat-Anzeige

Low-Bat-Anzeige : “BAT” ist das Anzeigesymbol für leere Batterie.

Messrate : 1.5 Mal pro Sek., nominal

Lagertemperatur : -10 bis +60°C / 14 bis 140°F mit relativer Feuchtigkeit < 80%

Spannungsversorgung : 1 x 12V-Batterie, Typ A23, Standard

Abmessungen Photosensor : 115 x 60 x 27mm

Abmessungen Gerät : 188 x 64.5 x 24.5mm

Gewicht : 160g

Messbereich : 200, 2000, 20000lux (Anzeige x 10) en 50000lux (Anzeige x 100)

Überlaufanzeige : "1" erscheint im Display

Messgenauigkeit : ± 5% + 10 Digits (<10000lux)

± 10% + 10 Digits (>10000lux)

Genauigkeit Temperaturmessung : ± 0.1%pro °C

Lichtsensor :1 Silicium-Fotodiode mit Filter

DVM1300 VELLEMAN8

3. Beschreibung Vorderseite

1. LCD-Display : 3 ½--stelliges LCD-Display mit Low-Bat-Anzeige (“BAT”)

2. Schalter : Schaltet das Gerät ein/aus (ON/OFF), wählen Sie die Messfunktion und den

Bereich aus

3. Lichtsensor : Eingebaute Silicium-Fotodiode mit langer Lebensdauer

4. Bedienung

1. Drehen Sie den Ein/Aus-Schalter (5) auf den gewünschten Messbereich (“lux”, “lux x 10” oder “luxx 100”).

2. Richten Sie den Lichtsensor so aus, dass das Licht senkrecht auf den waagrecht ausgerichteten Lichtsensor trifft.

3. Lesen Sie den im Display angezeigten nominellen ab.

4. Überlaufanzeige : Bei Anzeige “1” ist der gewählte Messbereich überlastet.

5. Setzen Sie den Lichtsensor zurück nachAbschluss der Messung.

6. Die spektrale Empfindlichkeit dieses Gerätähnelt sich der CIE-Kurve sehr (siehe S. 6) :

7. Empfohlene Beleuchtungsstärken (siehe Tabelle S. 6-7)

5. Batteriewechsel durchführen

Wenn “BAT” im LCD-Displayerscheint, müssen Sie einen Batteriewechsel durchführen. Entfernen Sie Schrauben

an der Rückseitedes Gerätes,öffnen Sie das Batteriefach,ersetzen Sie dieverbrauchte Batterie (A23 van 12V)

durch eine neue und verschließen Sie das Batteriefach wieder.

Bemerkung : Änderungen in Technik und Ausstattung ohne vorherige Ankündigung vorbehalten.

Andere Handbücher für DVM1300

Inhaltsverzeichnis

Andere Velleman Messgerät Handbücher

Velleman

Velleman DVM1300 Bedienungsanleitung

Velleman

Velleman DVM030 Bedienungsanleitung

Velleman

Velleman DVM8020 Bedienungsanleitung

Velleman

Velleman DCM97K Bedienungsanleitung

Velleman

Velleman DCM266 Bedienungsanleitung

Velleman

Velleman DCM268N Bedienungsanleitung

Velleman

Velleman DTO6234 Bedienungsanleitung

Velleman

Velleman NETBPEM5 Bedienungsanleitung

Velleman

Velleman ED610D2 Bedienungsanleitung

Velleman

Velleman DVM321 Bedienungsanleitung

Velleman

Velleman DEM500 Bedienungsanleitung

Velleman

Velleman DTP5 Bedienungsanleitung

Velleman

Velleman PersonalScope HPS5 Bedienungsanleitung

Velleman

Velleman SHE16 Bedienungsanleitung

Velleman

Velleman DVM895 Bedienungsanleitung

Velleman

Velleman INC1805 Bedienungsanleitung

Velleman

Velleman WS8461 Bedienungsanleitung

Velleman

Velleman DEM300 Bedienungsanleitung

Velleman

Velleman DTO6234N Bedienungsanleitung

Velleman

Velleman EMDIN02 Bedienungsanleitung

Velleman

Velleman DVM6013 Bedienungsanleitung

Velleman

Velleman DVM1326 Bedienungsanleitung

Velleman

Velleman Personal Scope HPS50 Bedienungsanleitung

Velleman

Velleman PROBE60HV Bedienungsanleitung

Beliebte Messgerät Handbücher anderer Marken

Suaoki

Suaoki D40 Bedienungsanleitung

Elster

Elster BK-G1.6 Bedienungsanleitung

Endress+Hauser

Endress+Hauser Deltabar FMD71 Handbuch

Duratool

Duratool D03128 Bedienungsanleitung

Vega

Vega VEGAPULS 65 Bedienungsanleitung

Tonghui

Tonghui TH2618B Bedienungsanleitung

Tenmars

Tenmars TM-801 Bedienungsanleitung

MSR

MSR 145 Bedienungsanleitung

TPS

TPS WP-82 Bedienungsanleitung

ELMETRON

ELMETRON CP-511 Bedienungsanleitung

PCB Piezotronics

PCB Piezotronics 003C30 Bedienungsanleitung

Tenma

Tenma 72-10465 Bedienungsanleitung

Endress+Hauser

Endress+Hauser Proline Promag 50 Technische Daten

Siemens

Siemens SITRANS F Coriolis FCT030 Stücklistenhandbuch

KLINGER

KLINGER CMF V Series Bedienungsanleitung

EXFO

EXFO FTB-2 Bedienungs- und Wartungshandbuch

Keysight

Keysight M8290A Bedienungsanleitung

ADTEK

ADTEK MW-5 Bedienungsanleitung
