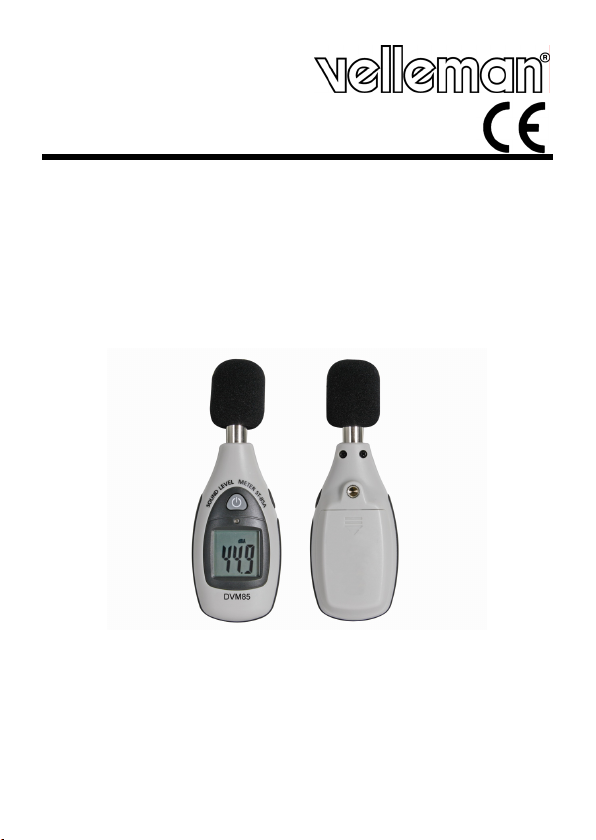

Velleman DVM85 Bedienungsanleitung

DVM85

MINI SOUND LEVEL METER

MINI GELUIDSNIVEAUMETER

MINI SONOMÈTRE

MINI SCHALLPEGELMESSGERÄT

MINI SONÓMETRO

MINI FONOMETRO

USER MANUAL 3

GEBRUIKERSHANDLEIDING 6

NOTICE D’EMPLOI 9

MANUAL DEL USUARIO 12

BEDIENUNGSANLEITUNG 15

MANUALE UTENTE 18

DVM85

05/05/2010 ©Velleman®Components nv

re 1

DVM85

05/05/2010 ©Velleman®Components nv

User manual

1. Introduction

To all residents of the European Union

Important environmental information about this product

This symbol on the device or the package indicates that

disposal of the device after its lifecycle could harm the

environment. Do not dispose of the unit (or batteries) as

unsorted municipal waste; it should be taken to a specialized

company for recycling.

This device should be returned to your distributor or to a local

recycling service. Respect the local environmental rules.

If in doubt, contact your local waste disposal authorities.

Thank you for choosing the Velleman! Please read the manual

thoroughly before bringing this device into service. If the device was

damaged in transit, don't install or use it and contact your dealer.

Damage caused by disregard of certain guidelines in this manual is not

covered by the warranty and the dealer will not accept responsibility

for any ensuing defects or problems.

2. Safety Instructions

Keep this device away from children and unauthorized

users.

Keep this device away from rain, moisture, splashing and

dripping liquids.

3. General Guidelines

Refer to the Velleman®Service and Quality Warranty on the last

pages of this manual.

•Protect this device from shocks and abuse. Avoid brute force when

operating the device.

•Protect the device against extreme heat and dust.

•Familiarise yourself with the functions of the device before actually

using it.

•All modifications of the device are forbidden for safety reasons.

•Only use the device for its intended purpose. Using the device in an

unauthorised way will void the warranty.

DVM85

05/05/2010 ©Velleman®Components nv

4. Features

•max/min function

•auto ranging: 40 ~ 130dB

•auto backlight on/off

•resolution: 0.1dB

•auto power off

•comes with: windscreen, battery, user manual

5. Overview and use

Refer to the illustrations on page 2 of this manual.

1 windscreen and pick-up

element

4 light senso

5 LCD display

2 MAX/MIN button 6 battery cove

3 power on/off button 7 tripod nut

6. Operation

•Press the power on/off button [3] to switch the sound meter on.

The display [5] immediately shows the sound level value (frequency

weighted dBA).

•Point the pick-up element [1] towards the sound source to be

measured.

•Press the MAX/MIN button [2] to hold the highest measured value

(MAX) on the display. Press the MAX/MIN button [2] again to hold

the lowest measured value (MIN) on the display.

•To exit max/min mode, press and hold the MAX/MIN button [2] for

±2s. Note: maximum and minimum values are reset when the

sound meter is switched off.

•The light sensor [4] continuously monitors the environmental light

conditions and switches the backlight automatically on when

necessary.

•When measuring outdoors, the windscreen [1] should be placed

over the pick-up element to eliminate noise generated by wind.

•In case longer measuring times are expected, consider mounting

the sound meter on a tripod (not incl.) using the tripod nut [7].

7. Battery

•To replace the battery, remove the battery cover [6] by sliding it

downwards.

•Detach the old 9V battery from the clip.

DVM85

05/05/2010 ©Velleman®Components nv

•Connect a new 9V battery to the clip in the correct way and insert

the battery into the housing.

•Close the battery cover by placing it back and sliding it upwards

until it snaps into place.

•Do not attempt to recharge non-rechargeable batteries.

Do not puncture or throw batteries in fire.

Dispose of batteries in accordance with local

regulations. Keep batteries away from children.

8. Technical specifications

level range 40-130dB

accuracy ± 3.5dB (ref 94dB @ 1kHz)

frequency weighting A

time weighting fast (125ms)

frequency range 31.5Hz to 8kHz

microphone ½" electret condenser microphone

LCD display 4 digits

operating temperature 0°c ~ +40°C

humidity 10 ~ 90% RH

power supply 9V battery (6LR61SC, incl.)

battery life ±50 hours (with alkaline battery)

auto power-off 15 min.

dimensions 210 x 55 x 32mm

weight (with battery) ± 135g

Use this device with original accessories only. Velleman nv cannot be held

responsible in the event of damage or injury resulted from (incorrect) use

of this device.

For more info concerning this product, please visit our website

www.velleman.eu.

The information in this manual is subject to change without prior notice.

This manual is copyrighted. The copyright to this manual is owned by Velleman Components

nv. All worldwide rights reserved. No part of this manual may be copied, reproduced, translated or

reduced to any electronic medium or otherwise without the prior written consent of the copyright

holder.

DVM85

05/05/2010 ©Velleman®Components nv

GEBRUIKERSHANDLEIDING

1. Inleiding

Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat,

als het na zijn levenscyclus wordt weggeworpen, dit toestel

schade kan toebrengen aan het milieu. Gooi dit toestel (en

eventuele batterijen) niet bij het gewone huishoudelijke

afval; het moet bij een gespecialiseerd bedrijf terechtkomen

voor recyclage. U moet dit toestel naar uw verdeler of naar

een lokaal recyclagepunt brengen. Respecteer de plaatselijke

milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten

betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het

toestel in gebruik neemt. Werd het toestel beschadigd tijdens het

transport, installeer het dan niet en raadpleeg uw dealer. De garantie

geldt niet voor schade door het negeren van bepaalde richtlijnen in

deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen

voor defecten of problemen die hier rechtstreeks verband mee houden.

2. Veiligheidsinstructies

Houd buiten het bereik van kinderen en onbevoegden.

Bescherm tegen regen, vochtigheid, extreme temperaturen,

stof en opspattende vloeistoffen.

3. Algemene richtlijnen

Raadpleeg de Velleman®service- en kwaliteitsgarantie achteraan

deze handleiding.

•Bescherm het toestel tegen schokken. Vermijd brute kracht tijdens

de bediening.

•Leer eerst de functies van het toestel kennen voor u het gaat

gebruiken.

•Om veiligheidsredenen mag u geen wijzigingen aanbrengen.

•Gebruik het toestel enkel waarvoor het gemaakt is. Bij

onoordeelkundig gebruik vervalt de garantie.

DVM85

05/05/2010 ©Velleman®Components nv

4. Eigenschappen

•min-maxfunctie

•automatische bereikinstelling: 40 ~ 130 dB

•automatische in- en uitschakeling van de achtergrondverlichting

•resolutie: 0,1 dB

•automatische uitschakeling

•geleverd met windscherm, batterij, handleiding

5. Omschrijving

Raadpleeg de figuur op pagina 2 van deze handleiding.

1 windscherm met

opneemelement

4 lichtsenso

5 lcd-scherm

2 MAX/MIN 6 batte

ijva

3 aan-uitschakelaa

7 aansluiting statief

6. Gebruik

•Schakel de meter in met de aan-uitschakelaar [3]. De display [5]

geeft onmiddellijk het gewogen geluidsniveau weer (in dBA).

•Richt het opneemelement [1] naar de geluidsbron.

•Druk op MAX/MIN [2] om de hoogst gemeten waarde (MAX) op de

display vast te houden. Druk opnieuw op MAX/MIN [2] om de

laagste waarde (MIN) op het scherm vast te houden.

•Verlaat de max-minmodus door MAX/MIN button [2] gedurende ± 2

seconden ingedrukt te houden. Opmerking: de max- en minwaarden

worden bij uitschakeling van de meter gereset.

•De lichtsensor [4] vangt continu het omgevinglicht op. Bij een te

zwak omgevinglicht schakelt de meter automatisch de

achtergrondverlichting aan.

•Plaats het windscherm [1] voor metingen buitenshuis. Zo worden

storende bijgeluiden, bv. door de wind, onderdrukt.

•Bij langere metingen kunt u de meter op een statief (niet

meegeleverd) plaatsen.

7. De batterij

•Schuif het deksel van het batterijvak [6] naar onderen.

•Verwijder de oude batterij en plaats een nieuw exemplaar.

•Sluit het batterijvak.

•Herlaad geen alkalinebatterijen.

DVM85

05/05/2010 ©Velleman®Components nv

Gooi batterijen nooit in het vuur. Houd batterijen buiten

het bereik van kinderen.

8. Technische specificaties

meetbereik 40 ~ 130 dB

nauwkeurigheid ± 3,5 dB (ref. 94 dB @ 1 kHz)

frequentieweging A

meetfrequentie snel (125 ms)

frequentiebereik 31,5 Hz ~ 8 kHz

microfoon ½" elektreetmicrofoon

lcd-scherm 4 digits

werktemperatuur 0°c ~ +40°C

vochtigheid 10 ~ 90 % RH

voeding 9 V-batterij (6LR61SC, meegelev.)

levensduur batterij ± 50 u (met alkalinebatterij)

autom. uitschakeling 15 min.

afmetingen 210 x 55 x 32 mm

gewicht (met batterij) ± 135 g

Gebruik dit toestel enkel met originele accessoires. Velleman

nv is niet aansprakelijk voor schade of kwetsuren bij

(verkeerd) gebruik van dit toestel. Voor meer informatie over

dit product, zie www.velleman.eu. De informatie in deze

handleiding kan te allen tijde worden gewijzigd zonder

voorafgaande kennisgeving.

Velleman Components nv heeft het auteursrecht voor deze

handleiding.

Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om

deze handleiding of gedeelten ervan over te nemen, te kopiëren, te

vertalen, te bewerken en op te slaan op een elektronisch medium

zonder voorafgaande schriftelijke toestemming van de rechthebbende.

DVM85

05/05/2010 ©Velleman®Components nv

NOTICE D’EMPLOI

1. Introduction

Aux résidents de l'Union européenne

Des informations environnementales importantes concernant

ce produit

Ce symbole sur l'appareil ou l'emballage indique que l’élimination d’un

appareil en fin de vie peut polluer l'environnement. Ne pas

jeter un appareil électrique ou électronique (et des piles

éventuelles) parmi les déchets municipaux non sujets au tri

sélectif ; une déchèterie traitera l’appareil en question.

Renvoyer les équipements usagés à votre fournisseur ou à

un service de recyclage local. Il convient de respecter la

réglementation locale relative à la protection de l’environnement.

En cas de questions, contacter les autorités locales pour

élimination.

Nous vous remercions de votre achat ! Lire la présente notice

attentivement avant la mise en service de l’appareil. Si l’appareil a été

endommagé pendant le transport, ne pas l’installer et consulter votre

revendeur. La garantie ne s’applique pas aux dommages survenus en

négligeant certaines directives de cette notice et votre revendeur

déclinera toute responsabilité pour les problèmes et les défauts qui en

résultent.

2. Consignes de sécurité

Tenir hors de la portée des enfants et des personnes non

autorisées.

Protéger conte la pluie, l’humidité, la poussière, les

températures extrêmes et les projections d’eau.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman®à la fon

de cette notice.

•Protéger contre les chocs et le traiter avec circonspection pendant

l’opération.

•Se familiariser avec le fonctionnement avant l’emploi.

•Toute modification est interdite pour des raisons de sécurité.

•N’utiliser qu’à sa fonction prévue. Un usage impropre annule d'office

la garantie.

DVM85

05/05/2010 ©Velleman®Components nv

4. Caractéristiques

•fonction min/max

•sélection automatique de plage : 40 ~ 130 dB

•allumage/extinction automatique du rétro-éclairage

•résolution : 0,1 dB

•extinction automatique

•livré avec pare-vent, pile, notice d'emploi

5. Description

Se référer aux illustrations à la page 2 de cette notice.

1 pare-vent avec capteur 4 capteur de lumière

5 afficheur LCD

2 bouton MAX/MIN 6 compartiment de la pile

3 interrupteur marche/arrêt 7 connexion pour trépied

6. Emploi

•Enfoncer l’interrupteur marche/arrêt [3] pour allumer le sonomètre.

La valeur pondérée (en dBA) est immédiatement affichée [5].

•Pointer le capteur [1] vers la source sonore à mesurer.

•Enfoncer le bouton MAX/MIN [2] pour afficher la valeur maximale

mesurée (MAX) ; renfoncer le bouton MAX/MIN [2] pour afficher la

valeur minimale mesurée (MIN).

•Quitter la fonction min/max en maintenant enfoncé le bouton

MAX/MIN [2] pendant ± 2 secondes. Remarque : les valeurs

minimale et maximale seront effacées lors de l’extinction du mètre.

•Le capteur de lumière [4] capte la luminosité de manière continue.

Le mètre activer et désactive automatiquement le rétro-éclairage.

•Placer le pare-vent [1] sur le capteur pour toute mesure effectuée à

l’extérieur afin d’éliminer les bruits parasites.

•Le sonomètre peut également être installé sur un trépied (non

inclus).

7. La pile

•Faire glisser le couvercle du compartiment de la pile [6] vers le bas.

•Retirer la pile 9 V et la remplacer par une nouvelle.

•Refermer le compartiment de la pile.

•Ne pas recharger une pile alcaline.

Ne jamais jeter une pile au feu. Garder les piles hors de

a portée des enfants.

Inhaltsverzeichnis

Sprachen:

Andere Velleman Messgerät Handbücher

Velleman

Velleman DEM301 Bedienungsanleitung

Velleman

Velleman DVM13MFC2 Bedienungsanleitung

Velleman

Velleman Personal Scope HPS10 Bedienungsanleitung

Velleman

Velleman DVM854 Bedienungsanleitung

Velleman

Velleman DVM8050 Bedienungsanleitung

Velleman

Velleman DVM8681 Bedienungsanleitung

Velleman

Velleman DTO6234N Bedienungsanleitung

Velleman

Velleman WS8461 Bedienungsanleitung

Velleman

Velleman PMLCD Bedienungsanleitung

Velleman

Velleman EMDIN03 Bedienungsanleitung

Velleman

Velleman DVM805 Bedienungsanleitung

Velleman

Velleman DCA150B Bedienungsanleitung

Velleman

Velleman HQ-Power ORBITER VDP201GLD Bedienungsanleitung

Velleman

Velleman DCM140 Bedienungsanleitung

Velleman

Velleman VMA334 Bedienungsanleitung

Velleman

Velleman DTO6234N Bedienungsanleitung

Velleman

Velleman DCM267N Bedienungsanleitung

Velleman

Velleman INC1805 Bedienungsanleitung

Velleman

Velleman DCM268N Bedienungsanleitung

Velleman

Velleman NETBSEM Bedienungsanleitung

Velleman

Velleman CTC1000DS Bedienungsanleitung

Velleman

Velleman DVM321 Bedienungsanleitung

Velleman

Velleman Personal Scope HPS50 Bedienungsanleitung

Velleman

Velleman PROBE60HV Bedienungsanleitung

Beliebte Messgerät Handbücher anderer Marken

Suaoki

Suaoki D40 Bedienungsanleitung

Elster

Elster BK-G1.6 Bedienungsanleitung

Endress+Hauser

Endress+Hauser Deltabar FMD71 Handbuch

Duratool

Duratool D03128 Bedienungsanleitung

Vega

Vega VEGAPULS 65 Bedienungsanleitung

Tonghui

Tonghui TH2618B Bedienungsanleitung

Tenmars

Tenmars TM-801 Bedienungsanleitung

MSR

MSR 145 Bedienungsanleitung

TPS

TPS WP-82 Bedienungsanleitung

ELMETRON

ELMETRON CP-511 Bedienungsanleitung

PCB Piezotronics

PCB Piezotronics 003C30 Bedienungsanleitung

Tenma

Tenma 72-10465 Bedienungsanleitung

Endress+Hauser

Endress+Hauser Proline Promag 50 Technische Daten

Siemens

Siemens SITRANS F Coriolis FCT030 Stücklistenhandbuch

KLINGER

KLINGER CMF V Series Bedienungsanleitung

EXFO

EXFO FTB-2 Bedienungs- und Wartungshandbuch

Keysight

Keysight M8290A Bedienungsanleitung

ADTEK

ADTEK MW-5 Bedienungsanleitung
