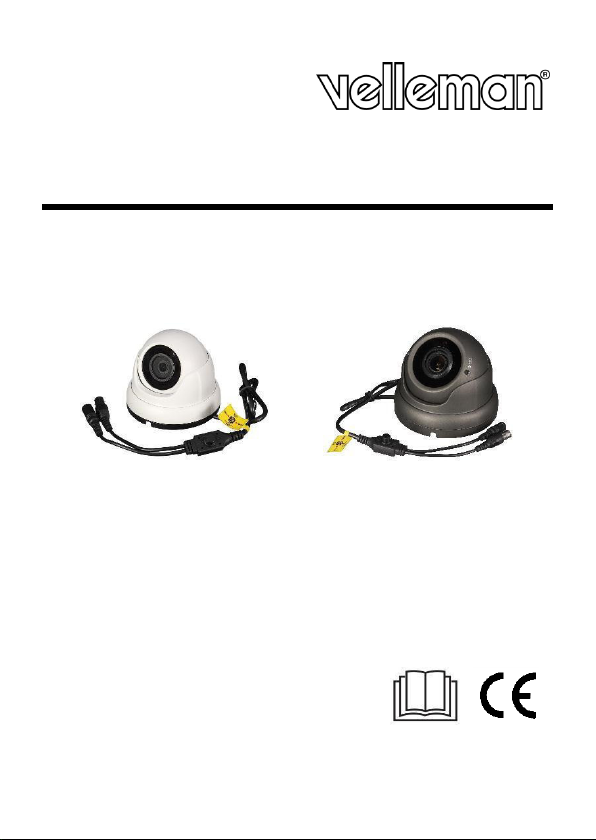

Velleman CAMTVI7N3 Bedienungsanleitung

CAMTVI7N3/CAMTVI7WN3/

CAMTVI8N3/CAMTVI8WN3

CAMTVI7N3/CAMTVI7WN3

CAMTVI8N3/CAMTVI8WN3

HD-TVI / CVI / AHD / ANALOGUE –DOME –1080P

USER MANUAL 3

HANDLEIDING 9

MODE D'EMPLOI 15

MANUAL DEL USUARIO 21

BEDIENUNGSANLEITUNG 27

INSTRUKCJA OBSŁUGI 33

MANUAL DO UTILIZADOR 39

CAMTVI7N3/CAMTVI7WN3/CAMTVI8N3/CAMTVI8WN3

V. 01 –04/07/2019 2 ©Velleman nv

CAMTVI7N3/CAMTVI7WN3

CAMTVI8N3/CAMTVI8WN3

video

vidéo

vídeo

Video

power

voeding

alimentation

alimentación

Stromversorgung

zasilanie

alimentação

CAMTVI7N3/CAMTVI7WN3/CAMTVI8N3/CAMTVI8WN3

V. 01 –04/07/2019 3 ©Velleman nv

USER MANUAL

1. Introduction

To all residents of the European Union

Important environmental information about this product

This symbol on the device or the package indicates that disposal

of the device after its lifecycle could harm the environment. Do

not dispose of the unit (or batteries) as unsorted municipal

waste; it should be taken to a specialized company for recycling.

This device should be returned to your distributor or to a local

recycling service. Respect the local environmental rules.

If in doubt, contact your local waste disposal authorities.

Thank you for choosing Velleman! Please read the manual thoroughly before

bringing this device into service. If the device was damaged in transit, do

not install or use it and contact your dealer.

2. Safety Instructions

Read and understand this manual and all safety signs before

using this appliance.

This device can be used by children aged from 8 years and above, and

persons with reduced physical, sensory or mental capabilities or lack of

experience and knowledge if they have been given supervision or

instruction concerning the use of the device in a safe way and

understand the hazards involved. Children shall not play with the device.

Cleaning and user maintenance shall not be made by children without

supervision.

Risk of electric shock when opening the cover.

Do not disassemble or open the cover. There are no user-serviceable

parts inside the device. Refer to an authorized dealer for service and/or

spare parts.

3. General Guidelines

Refer to the Velleman®Service and Quality Warranty on the last pages of

this manual.

Familiarise yourself with the functions of the device before actually using it.

All modifications of the device are forbidden for safety reasons. Damage

caused by user modifications to the device is not covered by the warranty.

Only use the device for its intended purpose. Using the device in an

unauthorised way will void the warranty.

CAMTVI7N3/CAMTVI7WN3/CAMTVI8N3/CAMTVI8WN3

V. 01 –04/07/2019 4 ©Velleman nv

Damage caused by disregard of certain guidelines in this manual is not

covered by the warranty and the dealer will not accept responsibility for

any ensuing defects or problems.

Keep this device away from extreme heat.

Protect this device from shocks and abuse. Avoid brute force when

operating the device.

Do not use this product to violate privacy laws or perform other illegal

activities.

4. Features

This HDCCTV camera is equipped with a CMOS image sensor. The

video image quality is 1080P. The video signals can be set to HD-TVI, HD-

CVI, AHD and analogue video signals. The IR-cut filter will filter the IR

light, so it cannot distort the colour image. When it gets dark, the camera

automatically switches to night mode. In night mode, the camera enables

the IR LEDs and disables the IR-cut filter.

weatherproof

with B/W night vision (IR LEDs)

1080P video signal

vandal-proof housing

varifocal lens (CAMTVI8N3/CAMTVI8WN3 only)

5. Overview

Refer to the illustrations on page 2of this manual.

mounting plate

light sensor

fixation ring

lens

positioning ring

cable slot

lens enclosure (sphere)

cable

6. Hardware installation

Refer to the illustrations on page 2 of this manual.

Choose a location for the camera, keeping following guidelines in mind:

odo not install the camera in locations where extremely high or low

temperatures or excessive vibrations may occur.

oavoid mounting the camera near high electro-magnetic fields.

odo not aim the camera at the sun or other extremely bright objects

or reflections (e.g. metal doors).

Hold the mounting plate and unscrew the fixation ring by turning it

counter-clockwise. Note that the lens enclosure and positioning ring are

also released.

CAMTVI7N3/CAMTVI7WN3/CAMTVI8N3/CAMTVI8WN3

V. 01 –04/07/2019 5 ©Velleman nv

Use the mounting plate to determine the position of the mounting holes.

Drill the holes.

Guide the power and video cable through one of the cable slots and fix

the mounting plate on the ceiling or wall with the four screws.

Position the positioning ring over the lens enclosure onto the mounting

plate and then fix the ensemble by screwing the fixation ring onto the

mounting plate. Make sure the fixation ring is not screwed too tight to

leave the option open to position the lens into the direction of the

desired field of operation.

Connect the two wires for an analogue PAL signal; leave them

unconnected for a HD 1080P TVI signal.

Connect the video connector to a monitor (not incl.) or a sequential

switcher/quad splitter (not incl.) in case of multiple domes.

Connect the power connector to a 12 VDC power supply (not incl.).

Set up the desired field of observation by adjusting the position of the

lens enclosure in the positioning ring.

For the CAMTVI8(W)N3, manually adjust the zoom and focus with their

screws. The location of the screws can be determined by looking at the

position of the light sensor.

Tighten the fixation ring to secure the camera’s position.

7. OSD Settings

There is a small joystick in the camera cable that allows you to adjust the

settings of the camera using an on-screen display (OSD).

Press the middle button to access the menu, or

to select an option.

Press the up and down buttons to move up and

down in the menu.

Press the left and right buttons to modify the

menu parameters.

In the OSD menu:

NEXT/BACK: select this option and press the middle button to go to the

next/previous page of options in the menu.

RETURN: select this option and press the middle button to return to the

previous level in the menu.

EXIT: select this option and press the middle button to leave the OSD

menu without saving the settings.

SAVE ALL: select this option and press the middle button to save all

settings.

CAMERA RESET: select this option and press the middle button to reset

the camera to the factory defaults.

The OSD menu settings are described in detail below.

CAMTVI7N3/CAMTVI7WN3/CAMTVI8N3/CAMTVI8WN3

V. 01 –04/07/2019 6 ©Velleman nv

Refer to the table on the final pages of this manual.

7.1 Selecting the Video Signal

To select your video signal, hold the joystick button towards the desired

signal (default signal: TVI).

AHD

CVBS

TVI

CVI

7.2 FOCUS ADJ

Use this menu to adjust the focus level.

7.3 EXPOSURE

Use this menu to set the common adjustments for video images.

7.4 BACKLIGHT

Use this menu to set the different image light settings.

7.5 DAY&NIGHT

The camera can switch automatically between colour images in day

conditions and black-and-white images in night conditions. Use this function

to control the day/night behaviour of the camera.

Note: black-and-white images are much clearer and contain less noise at

low light levels.

7.6 COLOR

Use this menu to set the different colour adjustments.

7.7 DNR

Use this menu to set the digital noise reduction level.

CAMTVI7N3/CAMTVI7WN3/CAMTVI8N3/CAMTVI8WN3

V. 01 –04/07/2019 7 ©Velleman nv

7.8 IMAGE

Use this menu to adjust the image settings.

7.9 MOTION

Use this menu to adjust the motion detection settings.

7.10 SYSTEM

Use this menu to adjust the general system settings.

7.11 EXIT

Use this option to exit the menu without saving.

8. Technical specifications

IP rating...................................................................... IP66

pick-up element ...................... 1/2.8" Sony Starvis Back CMOS

pixels ................................................... 1920 (H) x 1080 (V)

resolution..........................................................1080P video

DSP............................................................Eyenix EN-771 T

min. illumination ............................................ 0.005 lux/F2.0

IR-cut filter....................................................................yes

S/N ratio ...................................................> 50 dB (AGC off)

WDR.............................................................................yes

AGC .............................................................................yes

white balance .......................................................automatic

video output ................................................. BNC connection

TVI signal............................................................ 1080P

PAL video ............................................................. 960H

CVI signal............................................................ 1080P

AHD signal .......................................................... 1080P

audio............................................................................. no

power supply ........................................................... 12 VDC

operating temperature ............ -10 °C to 60 °C - RH max. 95 %

CAMTVI7N3/CAMTVI7WN3/CAMTVI8N3/CAMTVI8WN3

V. 01 –04/07/2019 8 ©Velleman nv

CAMTVI7N3/CAMTVI7WN3

IR LEDs......................................... 18x high-power SMD LEDs

max. IR projection distance........................................... 20 m

lens.................................................................... f3.6 / F2.0

lens angle

horizontal................................................................83°

vertical ...................................................................47°

diagonal..................................................................96°

current consumption ......................................... max. 550 mA

dimensions .....................................................Ø 93 x 74 mm

weight .......................................................................400 g

CAMTVI8N3/CAMTVI8WN3

IR LEDs......................................... 24x high-power SMD LEDs

max. IR projection distance........................................... 30 m

lens............................................................... f2.8 ~ 12 mm

lens angle ..........................................................104° ~ 33°

current consumption ...............100 mA (IR off), 440 mA (IR on)

dimensions ................................................. Ø 119 x 105 mm

weight .......................................................................570 g

Use this device with original accessories only. Velleman nv cannot

be held responsible in the event of damage or injury resulted from

(incorrect) use of this device. For more info concerning this product

and the latest version of this user manual, please visit our website

www.velleman.eu. The information in this manual is subject to

change without prior notice.

This manual is copyrighted. The copyright to this manual is owned by

Velleman nv.

All worldwide rights reserved. No part of this manual may be copied,

reproduced, translated or reduced to any electronic medium or otherwise

without the prior written consent of the copyright holder.

CAMTVI7N3/CAMTVI7WN3/CAMTVI8N3/CAMTVI8WN3

V. 01 –04/07/2019 9 ©Velleman nv

HANDLEIDING

1. Inleiding

Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als

het na zijn levenscyclus wordt weggeworpen, dit toestel schade

kan toebrengen aan het milieu. Gooi dit toestel (en eventuele

batterijen) niet bij het gewone huishoudelijke afval; het moet bij

een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet

dit toestel naar uw verdeler of naar een lokaal recyclagepunt

brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten

betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig door voor u het

toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport,

installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsvoorschriften

Lees en begrijp deze handleiding en de veiligheidsinstructies

vóór ingebruikname.

Dit toestel is geschikt voor gebruik door kinderen vanaf 8 jaar, door

personen met fysieke, zintuiglijke of verstandelijke beperkingen, of door

personen met gebrek aan ervaring en kennis, op voorwaarde dat dit

onder toezicht gebeurt van een persoon die verantwoordelijk is voor hun

veiligheid of hun aanwijzingen heeft gegeven, hoe zij het toestel moeten

gebruiken en zich bewust zijn van de risico's die het gebruik van het

toestel met zich meebrengt. Kinderen mogen niet met het toestel spelen.

De reiniging en het onderhoud van het toestel mogen niet worden

uitgevoerd door kinderen, tenzij ze onder toezicht staan.

Elektrocutiegevaar bij het openen van het toestel.

Demonteer of open dit toestel nooit. Er zijn geen onderdelen in het

toestel die door de gebruiker gerepareerd kunnen worden. Contacteer

uw verdeler voor eventuele reserveonderdelen.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze

handleiding.

Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.

CAMTVI7N3/CAMTVI7WN3/CAMTVI8N3/CAMTVI8WN3

V. 01 –04/07/2019 10 ©Velleman nv

Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade

door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt

niet onder de garantie.

Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt

automatisch bij ongeoorloofd gebruik.

De garantie geldt niet voor schade door het negeren van bepaalde

richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid

afwijzen voor defecten of problemen die hier rechtstreeks verband mee

houden.

Bescherm dit toestel tegen extreme temperaturen.

Bescherm tegen schokken. Vermijd brute kracht tijdens de bediening

van het toestel.

Installeer en gebruik dit toestel NIET voor illegale praktijken en

respecteer ieders privacy.

4. Eigenschappen

Deze HDCCTV-camera is voorzien van een CMOS-beeldsensor en heeft

een videokwaliteit van 1080P. De videosignalen kunnen worden ingesteld op

HD-TVI, HD-CVI, AHD en analoge videosignalen. De IR-sperfilter

minimaliseert de invloed van infrarood licht zodat de kleurweergave niet kan

worden verstoord. Wanneer het donker wordt, schakelt de camera

automatisch over op nachtzicht. In nachtmodus worden de IR-leds

geactiveerd en de IR-filter uitgeschakeld.

weerbestendig

met Z/W-nachtzicht (IR-leds)

1080P-videosignaal

vandaalbestendige behuizing

varifocale lens (alleen CAMTVI8N3/CAMTVI8WN3)

5. Omschrijving

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.

montageplaat

lichtsensor

bevestigingsring

lens

stelring

kabelsleuf

lensbehuizing (rond)

kabel

6. Hardware-installatie

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.

Kies een geschikte montageplaats voor de camera en houd rekening met

volgende punten:

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Velleman Sicherheitskamera Handbücher

Velleman

Velleman CAMCOLBUL19 Bedienungsanleitung

Velleman

Velleman CAMCOLBUL23 Bedienungsanleitung

Velleman

Velleman CAMIP11 Bedienungsanleitung

Velleman

Velleman CAMIP15 Bedienungsanleitung

Velleman

Velleman CAMCOLD16H Bedienungsanleitung

Velleman

Velleman Camcolbul16N Bedienungsanleitung

Velleman

Velleman EtiamPro ECAMIP701 Bedienungsanleitung

Velleman

Velleman CAMSCC3G Bedienungsanleitung

Velleman

Velleman CAMTVI14W Bedienungsanleitung

Velleman

Velleman CAMSETW16 Bedienungsanleitung

Velleman

Velleman CAMIP17 Bedienungsanleitung

Velleman

Velleman CAMIP19 Bedienungsanleitung

Velleman

Velleman CAMCOLD3 Bedienungsanleitung

Velleman

Velleman CAMTVI13 Bedienungsanleitung

Velleman

Velleman CAMCOLBUL7 Bedienungsanleitung

Velleman

Velleman CAMIP13 Bedienungsanleitung

Velleman

Velleman CAMTVI15 Bedienungsanleitung

Velleman

Velleman CAMTVI7N2 Bedienungsanleitung

Velleman

Velleman CAMSCB2 Bedienungsanleitung

Velleman

Velleman Etiampro ECAMTVI101 Bedienungsanleitung

Velleman

Velleman CAMTVI7N Bedienungsanleitung

Velleman

Velleman CAMCOLD16 Bedienungsanleitung

Velleman

Velleman CAMIP18 Bedienungsanleitung

Velleman

Velleman CAMCOLD27 Bedienungsanleitung

Beliebte Sicherheitskamera Handbücher anderer Marken

Okina USA

Okina USA SIR36-870VF650LP Bedienungsanleitung

Divio

Divio NDR155PA Bedienungsanleitung

Canon

Canon VB-C500D Bedienungsanleitung

Easy Access

Easy Access EasyGuard Bedienungsanleitung

Vivotek

Vivotek FD9389-EHV-v2 Bedienungsanleitung

TUYA

TUYA COSMO W2 Bedienungsanleitung

Eusso

Eusso UNC7500-IR Einrichtungshandbuch

urmet domus

urmet domus 1096/204 Bedienungsanleitung

VC VC20 series Bedienungsanleitung

Axis

Axis Q1614 Bedienungsanleitung

ieGeek

ieGeek DD201 Bedienungsanleitung

VADDIO

VADDIO ClearVIEW HD-USB PTZ 999-6990-000 Bedienungsanleitung

Vicon

Vicon V662-D-1 Betriebsanleitung

Grundig

Grundig GCH-K0274P Bedienungsanleitung

Lorex

Lorex VANTAGE LBC7032 Bedienungsanleitung

4xem

4xem WPT Bedienungsanleitung

Samsung

Samsung SCV-3082 Bedienungsanleitung

Vitek

Vitek VTC-C544 Bedienungsanleitung
