Vermeiren Lyna II Bedienungsanleitung

VERMEIREN

Opening up new horizons in mobility

Subject to technical alterations – vD - 2015-08

Lyna II + wheels

Additional to the manual Lyna II, Lindsey.

The walking frame Lyna II can be changed to a

rollator by mounting four wheels under the walking

frame.

1. Technical Specifications

Description Dimensions

Total width 540 mm

Total length 570 mm - 600 mm

Maximum height 1000 mm

Minimum height 820 mm

Width (folded) 575 mm

Length (folded) 850 mm - 1020 mm

Height (folded) 120 mm

Distance between

handgrips 495 mm

Weight 3,4 kg

Maximum inclination

forwards 11,5°

Maximum inclination

backwards 7,5°

Maximum inclination

sideways 0°

Maximum user weight 130 kg

Turning diameter 1260 mm

Maximum angle handgrips 0° (not articulating)

3,5° (articulating)

Storage temperature +5°C - +41°C

We reserve the right to introduce technical changes.

Measurement tolerance +/- 15mm / 1,5 kg / °

2. Check after delivery

Unpack your product and verify if the delivery is

complete. Following items should be included:

Walking frame Lyna II

Wheels (4x)

Manual

Verify your product for transport damage. If

you find any damages after delivery proceed

as follows:

Contact the transporter

Have a list made of any problems

Contact your supplier

3. Safety rules

LCheck that the wheels / tips are

properly mounted to the walking frame.

LThe walking frame is only for indoor use.

4. Mounting / Removing wheels

Mounting wheels:

1. Press on the locking pin with your thumb.

2. Move the lower leg downwards and remove

these completely from the walking frame.

3. Grasp the wheel.

4. Mount the wheel to the walking frame and move

the wheel upwards to the desired height.

5. Check that the locking pin is firmly clicked in one

of the holes and the wheel is secured to the

walking frame.

6. Repeat instructions above for the tree other

wheels.

For removing the wheels and mounting the tips

you can use same instructions.

VERMEIREN

Pour plus de mobilité

Sous réserve de modifications techniques. – vD - 2015-08

Lyna II + roues

Supplément du mode d'emploi du Lyna II, Lindsey.

Le cadre de marche peut être transformé en un

rollator en montant les quatre roues sous le cadre

de marche.

1. Spécifications techniques

Description Dimensions

Largeur totale 540 mm

Longueur totale 570 mm - 600 mm

Hauteur maximale 1000 mm

Hauteur minimale 820 mm

Largeur (plié) 575 mm

Longueur (plié) 850 mm - 1020 mm

Hauteur (plié) 120 mm

Distance entre les

poignées 495 mm

Poids 3,4 kg

Maximum inclinaison

avant 11,5°

Maximum inclinaison en

arrière 7,5°

Maximum inclinaison en

latérale 0°

Poids maxi utilisateur 130 kg

Diamètre de

braquage 1260 mm

Angle maximum de

poignées 0° (non articulé)

3,5° (articulé)

Température de stockage +5°C - +41°C

Nous nous réservons le droit d’apporter des

modifications techniques.

Tolérance de mesures ± 15mm / 1,5 kg / °.

2. Contrôle lors de la réception

Déballez le produit et contrôlez si la livraison est

complète. Se trouvent dans le paquet:

Cadre de marche Lyna II

Roues (4x)

Mode d'emploi

Vérifiez bien que le colis n’ait pas subi de dégâts

pendant le transport. Si vous constatez que ce

produit ou le colis présente, contre toute attente,

des défauts, procédez comme suit:

Déposez immédiatement une déclaration auprès

du transporteur;

Faites enregistrer les dégâts;

Informez votre revendeur immédiatement.

3. Règles de sécurité

LVérifiez que les roues / embouts sont

fermement installés au cadre de marche.

LLe cadre de marche uniquement être

utilisée à l'intérieur.

4. Montage ou démontage des roues

Montage des roues:

1. Appuyez sur la goupille de verrouillage avec la

pouce.

2. Tirer le pied vers le bas afin de l’enlever

complètement du cadre de marche.

3. Prenez la roue.

4. Montez la roue au cadre de marche et glissez

la roue vers le haut à la hauteur souhaitée.

5. Assurez- vous que la goupille de verrouillage

soit bien fixée dans l'un des trou et la roue est

fermement installée au cadre de marche.

6. Répétez les instructions ci-dessus pour les

trois autre roues.

Pour démonter les roues et remonter les embouts

vous pouvez suivre les mêmes instructions.

VERMEIREN

Grensverleggend in mobiliteit

Voorbehouden technische wijzigingen – vD- 2015-08

Lyna II +

wielen

Toevoegingen aan de handleiding Lyna II, Lindsey.

Het loopkader Lyna II kan worden veranderd naar

een rollator door vier wielen onder het loopkader te

monteren.

1. Technische specificaties

Beschrijving Afmetingen

Totale breedte 540 mm

Totale lengte 570 mm - 600 mm

Maximum hoogte 1000 mm

Minimum hoogte 820 mm

Breedte (opgevouwen) 575 mm

Lengte (opgevouwen) 850 mm - 1020 mm

Hoogte (opgevouwen) 120 mm

Afstand tussen de

handgrepen

Gewicht 3,4 kg

Maximum helling

voorwaarts 11,5°

Maximum helling

achterwaarts 7,5°

Maximum helling zijwaarts 0°

Maximum

gebruikersgewicht 130 kg

Draaicirkel 1260 mm

Maximum hoek van de

handgrepen 0° (niet articulerend)

3,5° (articulerend)

Opslag temperatuur +5°C - +41°C

We behouden ons het recht voor om technische

wijzigingen te introduceren.

Meettolerantie ± 15mm / 1,5 kg / °

2. Controle bij ontvangst

Pak het product uit en controleer of de levering

volledig is. In het pakket zitten:

Loopkader Lyna II

Wielen (4x)

Handleiding

Controleer de zending zorgvuldig op

transportschade. Wanneer

U vaststelt dat het product na de zending toch een

defect vertoont, moet U het volgende doen:

Neem contact op met de transporteur

Laat een verslag opmaken van de schade

Neem direct contact op met de vakhandelaar

3. Voor Uw veiligheid

LControleer dat de wielen / doppen

goed zijn vastgemaakt aan het loopkader.

LHet loopkader is enkel voor gebruik

binnenshuis.

4. Monteren of verwijderen van de wielen

Monteren wielen:

1. Druk op de borgpen met Uw duim.

2. Beweeg het onderste gedeelte van de poot

naar beneden en verwijder het volledig van het

loopkader.

3. Neem het wiel vast.

4. Monteer het wiel aan het loopkader en

beweeg het wiel naar boven tot de gewenste

hoogte.

5. Controleer dat de borgpen goed gefixeerd is in

één van de boringen en dat het wiel goed is

vastgemaakt aan het loopkader.

6. Herhaal bovenstaande instructies voor de drie

andere wielen.

Om de wielen te verwijderen en de doppen terug

te monteren kan U dezelfde instructies gebruiken.

VERMEIREN

Ihre Mobilität ist unser Anliegen

Technische Änderungen vorbehalten – vD - 2015-08

Lyna II mit

Rädern

ZUSATZ ZUR GEBRAUCHSANWEISUNG „LYNA

II“, „LINDSEY“.

Das Gegestell Lyna II kann mit zusätzlichen

höhenverstellbaren Laufrollen zu einem Gehwagen

ausgebaut werden.

1. Technische Daten

Beschreibung Abmessungen

Gesamtbreite 540 mm

Gesamtlänge 570 mm - 600 mm

Maximale Höhe 1000 mm

Mindesthöhe 820 mm

Breite (zusammengeklappt) 575 mm

Länge (zusammengeklappt) 850 mm - 1020 mm

Höhe (zusammengeklappt) 120 mm

Abstand zwischen Handgriffe 495 mm

Gewicht 3,4 kg

Maximale Neigung nach vorn 11,5°

Maximale Neigung rückwärts 7,5°

Maximale Neigung seitwärts 0°

Max. zulässiges

Patientengewicht 130 kg

Wendekreis 1260 mm

Max. Winkel Handgriffe 0° (fest)

3,5° (reziprok)

Temperaturbereich für

Lagerung +5°C - +41°C

Technische Änderungen vorbehalten.

Maßtoleranz ± 15mm / 1,5 kg / ° .

2. Prüfungen nach der Lieferung

Packen Sie Ihr Produkt aus und überprüfen Sie, ob

die Lieferung vollständig ist. Zum Lieferumfang

gehören:

Gehgestell Lyna II

Laufrollen (4x)

Gebrauchsanweisung

Zusatz zur Gebrauchsanweisung

Prüfen Sie die Sendung sorgfältig auf

Transportschäden. Sollten Sie feststellen, dass

dieses Produkt oder die Sendung wider Erwarten

einen Fehler aufweist, so verfahren Sie wie folgt:

Wenden Sie sich an den Frachtführer.

Lassen Sie den Schaden protokollieren,

Informieren Sie Ihren Fachhändler unverzüglich.

3. Für Ihre Sicherheit

LStellen Sie sicher, dass die

höhenverstellbaren Laufrollen /

höhenverstellbaren Füße ordnungsgemäß

montiert sind.

LDer Gehgestell ist für die Verwendung in

Innenräumen vorgesehen.

4. An- oder Abbauen der Laufrollen

Anbauen der Laufrollen:

1. Drücken Sie auf den Federknopf mit dem

Daumen.

2. Ziehen Sie alle vier Fußrohre vom Rahmen des

Gehgestells ab.

3. Ergreifen Sie das Laufrollenrohr.

4. Ziehen Sie das Laufrollenrohr über die

Rohrenden des Gehgestells und

schieben Sie dieses nach oben auf die

gewünschte Höhe.

5. Prüfen Sie, dass der Federknopf sichtbar fest

arretiert ist in einem der Löcher und damit

fest montiert ist an dem Gehgestell.

6. Wiederholen Sie dieses Verfahren für die drei

verbleibenden Laufrollen.

Für das Abnehmen der Laufrollenrohre und

montieren der Fußrohre (ohne Rollen), können Sie

die gleichen Anweisungen befolgen.

VERMEIREN

Mobilità illimitata

Modifiche tecniche riservate. – vD - 2015-08

Lyna II + ruote

Integrazione al manuale Lyna II, Lindsey.

Il deambulatore Lyna II può essere trasformato in

rollator semplicemente montando quattro ruote al

posto dei puntali.

1. Specifiche tecniche

Descrizione Dimensioni

Larghezza totale 540 mm

Lunghezza totale 570 mm - 600 mm

Altezza massima 1000 mm

Altezza minima 820 mm

Larghezza (ripiegata) 575 mm

Lunghezza (ripiegata) 850 mm - 1020 mm

Altezza (ripiegata) 120 mm

Distanza tra impugnature 495 mm

Peso 3,4 kg

Pendenza massima in

avanti 11,5°

Pendenza massima

indietro 7,5°

Pendenza massima

laterale 0°

Peso massimo dell'

occupante 130 kg

Diametro sterzata 1260 mm

Massima angolazione

dell’impugnatura 0° (fisso)

3,5° (articolato)

Temperatura

conservazione +5°C - +41°C

La casa produttrice si riserva il diritto di apportare

modifiche tecniche.

Tolleranza misurazioni ± 15mm / 1,5 kg / ° .

2. Controllo dopo la consegna

Sballare il prodotto e verificare che tutti i

componenti siano stati consegnati. Devono essere

incluse le parti seguenti:

Deambulatori Lyna II

Ruote (4x)

Manuale di istruzioni

Verificare che non si siano prodotti danni durante il

trasporto. In tal caso procedere come

segue:

Rivolgersi al corriere.

Far certificare i danni

Informare immediatamente il corriere.

3. Regole per la sicurezza

LAssicurarsi che le ruote / puntali siano

montati correttamente.

LIl deambulatore all'utilizzo in ambienti

interni.

4. Montaggio / Rimozione dello ruote

Montaggio dello ruote

1. Premere con il pollice sull’aggancio.

2. Tirare la gamba verso il basso e rimuoverla

completamente.

3. Afferrare la ruota.

4. Montare la ruota sul deambulatore e muoverla

verso l’alto fino alla posizione desiderata.

5. Verificare che l’aggancio sia ben incastrato nel

foro e che la ruota sia ben fissata.

6. Ripetere la stessa operazione per le altre tre

ruote.

Per rimuovere le ruote e sostituirle con i puntali è

possibile seguire le stesse istruzioni.

VERMEIREN

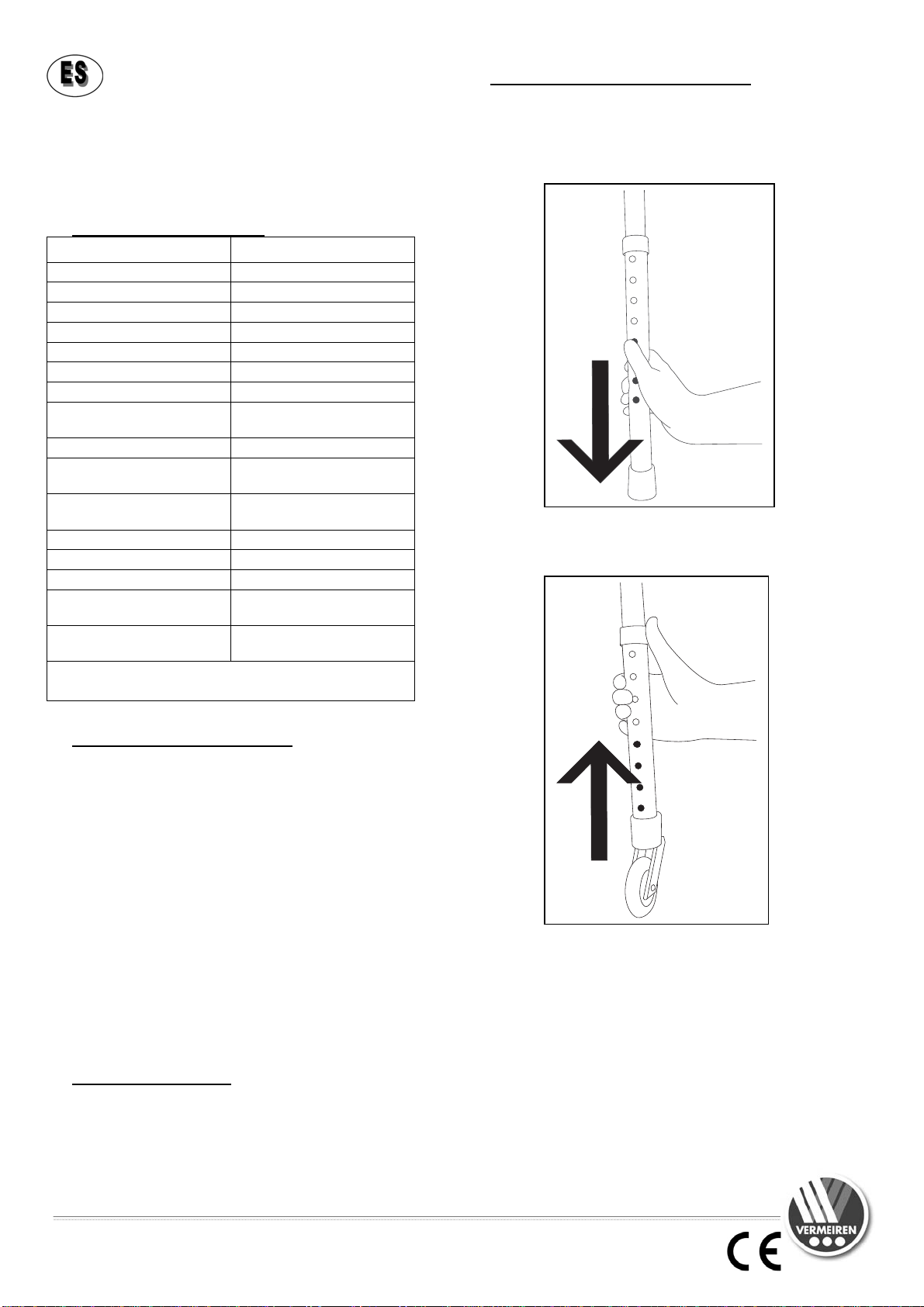

Para más movilidad

Abriendo nuevos horizontes en movilidad – vD - 2015-08

Lyna II +ruedas

Complementario al manual Lyna II, Lindsey.

El caminador Lyna II puede convertirse en un

andador/rollator montando las 4 ruedas.

1. Especificaciones técnicas

Descripción Dimensiones

Ancho total 540 mm

Longitud total 570 mm - 600 mm

Altura máxima 1000 mm

Altura mínima 820 mm

Ancho (plegado) 575 mm

Longitud (plegado) 850 mm - 1020 mm

Altura (plegado) 120 mm

Distancia entre las

empuñaduras 495 mm

Peso 3,4 kg

Inclinación máxima hacia

delante 11,5°

Inclinación máxima hacia

atrás 7,5°

Inclinación máxima lateral 0°

Peso máximo del usuario 130 kg

Diámetro de giro 1260 mm

Ángulo máximo

empuñaduras 0° (no articulado)

3,5° (articulado)

Temperatura de

almacenamiento +5°C - +41°C

Derechos de modificación reservados.

Tolerancia de la medida ± 15mm/1,5 kg/ ° .

2. Comprobación tras la entrega

Desembale el producto y compruebe que incluye

todos los componentes. El paquete debe contener

los siguientes elementos:

Caminador Lyna II

Ruedas (4x)

Manual de instrucciones

Inspeccione el producto para comprobar si ha

sufrido daños durante el transporte. Si

encuentra daños tras la entrega, proceda de

la siguiente manera:

Póngase en contacto con el transportista

Haga una lista con los problemas detectados

Póngase en contacto con su proveedor

3. Normas de seguridad

LCompruebe que las ruedas / tapones de

goma están correctamente montados en el

caminador.

LEl caminador está adaptada para su uso en

espacios interiores.

4. Montaje / desmontaje de las ruedas

Montaje de las ruedas:

1. Presione el pasador de bloqueo con el pulgar.

2. Desplace la pata inferior hacia abajo y

extráigala totalmente del caminador.

3. Agarre la rueda.

4. Monte la pata inferior en el caminador y mueva

la rueda hacia arriba hasta la altura deseada.

5. Compruebe que el pasador de bloqueo está

correctamente encajado en uno de los agujeros

y que la rueda está bien fijada al caminador.

6. Repita las instrucciones anteriores en las otras

tres ruedas.

Para quitar las ruedas y montar los tapones de

goma puede utilizar las mismas instrucciones.

VERMEIREN

Nowe perspektywy mobilności

Parametry techniczne mogąulec zmianie – vD - 2015-08

Lyna II + koła

Instrukcja obsługi Lyna II , Lindsey.

Balkonik Lyna II może słóżyćrównieżjako jako

chodzik po zamontowaniu 4 kółdo ramy.

1. Parametry techniczne

Opis Wymiary

Szerokość całkowita 540 mm

Długość całkowita 570 mm - 600 mm

Wysokość maksymalna 1000 mm

Wysokośc minimalna 820 mm

Szerokość (po złożeniu) 575 mm

Długość (po złożeniu) 850 mm - 1020 mm

Wysokość (po złożeniu) 120 mm

Odległość uchwyty 495 mm

Waga 3,4 kg

Maksymalne nachylenie

do przodu

11,5°

Maksymalne nachylenie

do tyłu

7,5°

Maksymalne nachylenie

na boki

0°

Maksymalna waga

użytkownika

130 kg

Średnica skrętu 1260 mm

Maksymalny kat raczek 0° (niezablokowany)

3,5° (zablokowany)

Temperatura

przechowywania

+5°C - +41°C

Producent zastrzega sobie prawo do wprowadzania

zmian parametrów technicznych.

Tolerancja pomiarów ± 15mm / 1,5 kg / °.

2. Kontrola po dostawie

Dostarczony produkt należy rozpakowaći

sprawdzić, czy zawiera wszystkie elementy. W

zestawie powinny znajdowaćsię:

Balkonik Lyna II

Koła (4x)

Instrukcja obsługi

Proszęsprawdzićwyrób pod katem zniszczeńw

transporcie. Jeśli wyrób nosi ślady uszkodzeńw

transporcie proszęzastosowaćsiędo poniższej

procedury:

Proszęskontaktowaćsięi poinformowaćfirmę

transportową

Sporządźlistęuszkodzeń

Skontaktuj sięze sprzedawcą

3. Zasady bezpieczeństwa

LUpewnij sięczy kółka sądobrze

zamocowane do ramy oraz czy sprężynki

blokujące sąna swoich miejscach.

LBalkonik jest dostosowany do użytku

JEDYNIE wewnątrz pomieszczeń.

4. Montaż/ Demontażkoła

Montażkoła

1.Wciśnij sprężynkęblokującą.

2.Ścągnij gume znajdująca sięna nodze

balkonika.

3. Chwyćkoło.

4. Zamontuj koło na nózce. Wciśnij gumową

obręcz na nogęa następnie pociągnij za nią

mocno w góre. Po zakonotowaniu koła wybierz

wysokość na jakiej ma znajdowaćsięchodzik w

czasie korzystania z niego i zablokuj sprężyke

na odpowiednim otworze.

5. Sprawdźczy sprężynki blokujące znajdująsie w

wyznaczonych otworach oraz czy koło jest

poprawnie zamocowane do nóżki.

6. Powtórz powyższe czynności dla trzech

pozostałych kół.

Andere Handbücher für Lyna II

Inhaltsverzeichnis

Sprachen:

Andere Vermeiren Mobilitätshilfe Handbücher

Vermeiren

Vermeiren Cadeo Bedienungsanleitung

Vermeiren

Vermeiren 286i Bedienungsanleitung

Vermeiren

Vermeiren 286B Bedienungsanleitung

Vermeiren

Vermeiren Lyna II Bedienungsanleitung

Vermeiren

Vermeiren Cadeo Bedienungsanleitung

Vermeiren

Vermeiren Four Light Bedienungsanleitung

Vermeiren

Vermeiren Magda Bedienungsanleitung

Vermeiren

Vermeiren Eco-Light Bedienungsanleitung

Vermeiren

Vermeiren Eagle 620 Bedienungsanleitung

Vermeiren

Vermeiren Paris Bedienungsanleitung

Vermeiren

Vermeiren Quadri-Light Bedienungsanleitung

Vermeiren

Vermeiren Eco-Plus Bedienungsanleitung

Vermeiren

Vermeiren SLINGS Eagle Bedienungsanleitung

Vermeiren

Vermeiren Kate Bedienungsanleitung

Vermeiren

Vermeiren Eco-Plus Bedienungsanleitung

Vermeiren

Vermeiren 251 Bedienungsanleitung

Vermeiren

Vermeiren 4-Light Bedienungsanleitung

Vermeiren

Vermeiren Eagle 620 Bedienungsanleitung

Vermeiren

Vermeiren 286E Bedienungsanleitung

Vermeiren

Vermeiren Stephanie Bedienungsanleitung

Vermeiren

Vermeiren Goliat Bedienungsanleitung

Vermeiren

Vermeiren Goliat Bedienungsanleitung

Vermeiren

Vermeiren 201 Delta Bedienungsanleitung

Vermeiren

Vermeiren 253 Bedienungsanleitung

Beliebte Mobilitätshilfe Handbücher anderer Marken

Alber

Alber Scalamobil iQ Bedienungsanleitung

Ferno

Ferno CCT-PX Bedienungsanleitung

HEPRO

HEPRO Gripo Bedienungsanleitung

Otto Bock

Otto Bock Pheon 3R62 Bedienungsanleitung

NRS Healthcare

NRS Healthcare M11090 Bedienungsanleitung

Medline

Medline MDS86835DSHEC Installationsanleitung

Guldmann

Guldmann Twin Turner II Bedienungsanleitung

Drive

Drive ROOMBA Bedienungsanleitung

Gate

Gate Balder Bedienungsanleitung

Decon wheel

Decon wheel TNS Notos Bedienungsanleitung

ExoAtlet

ExoAtlet ExoAtlet-II Bedienungsanleitung

Invacare

Invacare Storm Series Bedienungsanleitung

Rhythm Healthcare

Rhythm Healthcare B3800F Bedienungsanleitung

AMF-BRUNS

AMF-BRUNS PROTEKTOR Bedienungsanleitung

Drive DeVilbiss Healthcare

Drive DeVilbiss Healthcare OTTER Bedienungsanleitung

Rhythm Healthcare

Rhythm Healthcare C500U Bedienungsanleitung

Lumex

Lumex RJ4200A Bedienungsanleitung

Rebotec

Rebotec Jumbo Bedienungsanleitung
