Vivotek FD8133 Bedienungsanleitung

Quick Installation Guide

This guide describes the basic functions of FD8133 / FD8134.

All detailed information is described in the user's manual.

IP Surveillance

Wired

FD8133

H.264 MicroSD/SDHC Compact Design

English ᖅϛ Рҏᇭ Español Português

ᙏϛ Français Deutsch Italiano Türkçe Polski Русский Česky Svenska

PoE

IR illuminators

FD8134

PL - 111

Polski

W razie zauważenia dymu lub

dziwnego zapachu wydobywającego

się z kamery sieciowej, natychmiast

odłącz zasilanie.

Skontaktuj się ze sprzedawcą i poinformuj

go o wypadku.

Kamerę sieciową należy trzymać z

dala od wody. Jeśli kamera sieciowa

zamoczy się należy natychmiast

wyłączyć zasilanie.

Nie należy umieszczać kamery

sieciowej w pobliżu źródeł ciepła,

takich jak telewizor lub kuchenka.

Zakres temperatury otoczenia

zalecanej podczas pracy urządzenia

znajdziesz w podręczniku

użytkownika.

Kamerę sieciową należy izolować od

bezpośredniego światła słonecznego.

Nie należy umieszczać kamery

sieciowej w wilgotnych miejscach.

Skontaktuj się ze sprzedawcą i poinformuj

go o wypadku.

Zanim zaczniesz — zalecenia dotyczące bezpieczeństwa

PL - 112

Nie ustawiaj kamery sieciowej na

niestabilnych powierzchniach.

Nie dotykaj kamery sieciowej

podczas burzy z wyładowaniami

atmosferycznymi.

Nie należy demontować kamery

sieciowej.

Nie upuszczaj kamery sieciowej z

wysokości.

Nie wkładaj do wnętrza obudowy

kamery sieciowej żadnych

przedmiotów (np. igieł itp.).

PL - 113

Polski

Płyta CD z oprogramowaniem

FD8133/ FD8134

Naklejka montażowa

Przedłużacz RJ 45 gniazdko/gniazdko /

Wkręty / zacisk

Zasilacz sieciowy

Sprawdź zawartość pakietu

Skrócona instrukcja instalacji /

Karta gwarancyjna

Drill hole

Cable hole

PL - 114

Po pierwsze, podążaj za instrukcjami, aby usunąć przykrywę kopuły.

Instalacja sprzętu

Opis ﬁ zyczny

Obudowa kopuły

Soczewki Diody podczerwieni (8 jednostek,

odległość 10m) (tylko FD8134)

Przycisk Reset

Ogólne I/O blok terminala

Dioda stanu

Sensor światła

Gniazdo karty

MicroSD/SDHC

Czarna pokrywa

Wtyczka Ethernet

10/100 RJ45

Gniazdo zasilania

Przed zainstalowaniem kamery

zanotuj jej adres MAC.

Network Camera

Model No: FD8134

Made in Taiwan

This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions:

(1)This device may not cause harmful interference, and

(2) this device must accept any interference received, including interference that may cause undesired operation.

Pat. 6,930,709

RoHS

V I

MAC:0002D107258A

PL - 115

Polski

1. Przyłącz nakładkę wyrównującą do ściany/suﬁtu.

2. Poprzez dwa koła na nakładce, wywierć dwa otwory do ściany

suﬁtu.

3. Kamera internetowa może zostać zamontowana z kablem

przebiegającym przez ścianę/suﬁt lub z boku. Jeśli chcesz aby

kabel przebiegał przez ścianę/suﬁt, wywierć owtór kabla A jak

pokazano na powyższym rysunku.

4. Wciśnij dostarczone kołki rozporowe w wywiercone otwory.

5. Dopasuj dwa otwory na każdej ze stron podstawy kamery do plas-

tikowych zaczepów na ścianie/suﬁcie, przyłącz dołączone śrubki i

zabezpiecz śrubokretem.

Uchwyt mocujący do ściany

Uchwyt mocujący

do suﬁtu

Zaprojektowana jako niezwykle proste urządzenie, dana kamera internetowa jest bardzo

łatwa w instalacji w różnych warunkach zewnętrznych.

Śruba regulacji nachylenia

Następnie usuń czarną przykrywę, jak pokazano poniżej.

PL - 116

Podłączenie ogólne (bez PoE)

Podłączenie do sieci

+: Wyjście cyfrowe

- : Wejście cyfrowe

POWE

OLLIS

ION

LINK

REC

IVE

PARTITION

12345

Ethernet Switch

1. Jeśli posiadasz zewnętrzne urządzenia DI, utwórz połączenie poprzez generalny blok

terminału I/O.

2. Użyj dołączonego przedłużacza RJ45 gniazdko/gniazdko aby podłączyć kamerę

sieciową do switcha.

Użyj skrosowanego kabla kategorii 5 kiedy kamera sieciowa jest połączona bezpośrednio

z komputerem.

3. Połącz kabel zasilania z kamery sieciowej do źródła zasilania.

6. Przypnij załączony zacisk rdzenia do kabla naprzeciw promieniowania EMI.

5 cm

Zacisk rdzenia powinien znajdować

się w odległości co najmniej 5 cm

od urządzenia.

PL - 117

Polski

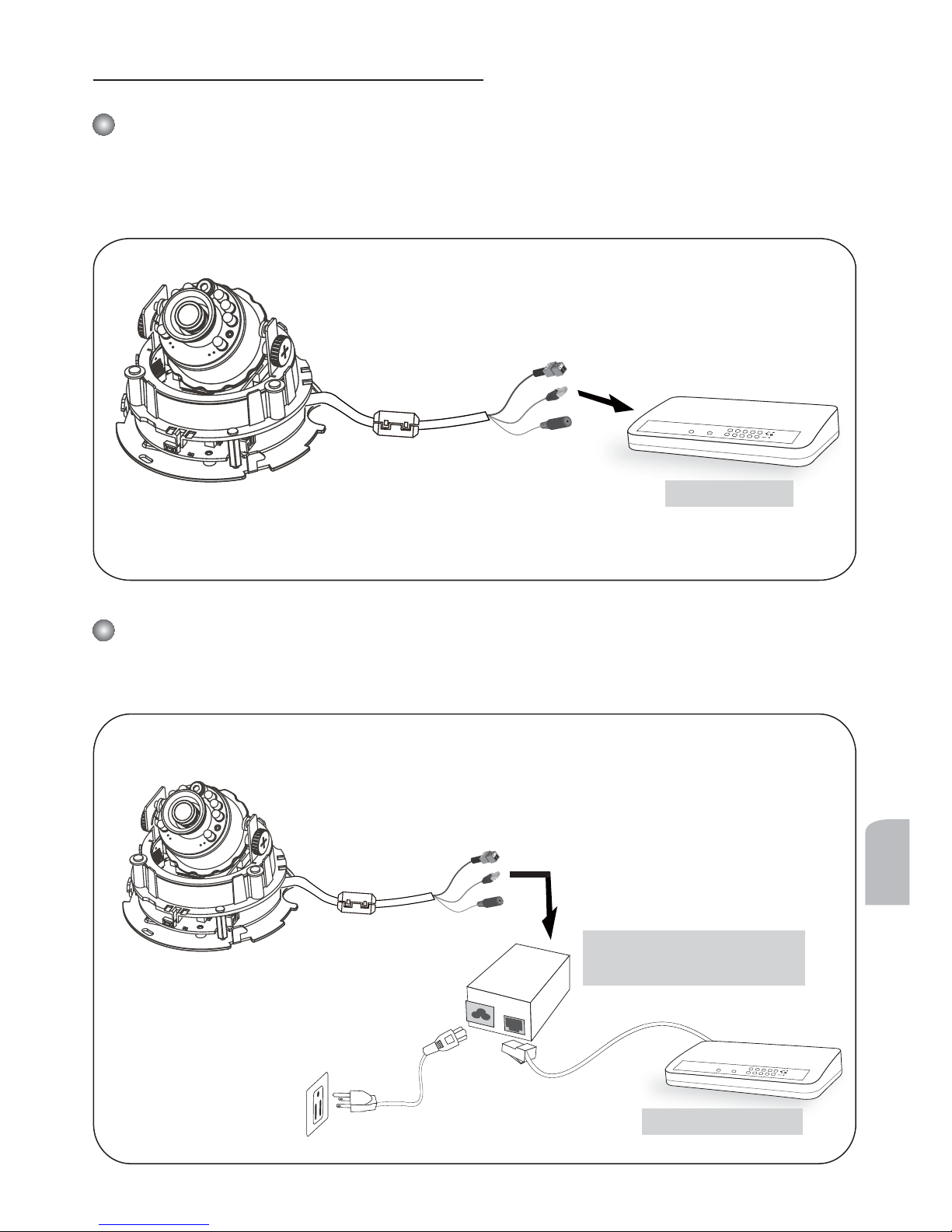

Zasilanie przez Ethernet (PoE)

POWER COLL ISION

LINK

RECEI VE

PARTITION

12345

PoE switch

POWER COLLISION

LINK

RECEIV E

PARTITION

12345

Kiedy używasz switcha bez PoE

Użyj wtyczki zasilającej PoE (opcja) aby połączyć kamerę ze switchem bez PoE.

Wtyczka zasilająca PoE

(opcja)

Kiedy używasz switcha z włączonym PoE

Kamera jest zgodna z PoE, i pozwala na dostarczanie zasilania i danych przez jeden

kabel Ethernet. Zobacz ilustrację jak połączyć kamerę do switcha z PoE przy pomocy

kabla Ethernet.

Switch bez PoE

PL - 118

1. Uruchom “kreatora instalacji 2” z katalogu Software Utility na płycie CD z oprogramow-

aniem.

2. Porgram przeprowadzi analizę otoczenia sieciowego. Po analizie sieci, kliknij “Dalej” aby

kontynuować.

3. Program wyszuka odbiorniki video, videoserwery i kamery sieciowe ﬁ rmy VIVOTEK

dostępne w sieci LAN.

4. Po wyszukaniu pojawi się okno główne instalatora. Kliknij adres MAC zgodny ze wska-

zanym na etykiecie w dolnej części urządzenia w celu połączenia przeglądarki Internet

Explorer z kamerą sieciową.

0002D107258A

00-02-D1-07-25-8A 192.168.5.151 FD8134

Installation

Wizard 2

Przypisywanie adresu IP

Network Camera

Model No: FD8134

Made in Taiwan

This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions:

(1)This device may not cause harmful interference, and

(2) this device must accept any interference received, including interference that may cause undesired operation.

Pat. 6,930,709

RoHS

V I

MAC:0002D107258A

PL - 119

Polski

Instrukcje dotyczące dalszej konﬁguracji zawiera podręcznik

użytkownika na płycie CD z oprogramowaniem.

Gotowy do użycia

1. Uzyskaj dostęp do kamery sieciowej przez Internet.

2. Przechwytuj video na żywo z przeglądarki lub oprogramowania nagrywającego.
