Vivotek FD8162 Bedienungsanleitung

P/N:625014500G Ver.1.0

FD8162

2 MP

•

PIR

•

Focus Assist

RU - 122

Отключите питание сетевой

видеокамеры, если появился дым

или произошло сильное нагревание

устройства.

В таких случаях необходимо связаться

с дистрибьютором.

Не допускайте контакта сетевой

видеокамеры с водой. При

попадании воды немедленно

отключите питание сетевой

видеокамеры.

Не размещайте сетевую

видеокамеру рядом с такими

источниками тепла, как телевизор

или духовка.

Допустимый для эксплуатации

диапазон температур указан в

руководстве пользователя.

Не подвергайте сетевую

видеокамеру воздействию прямых

солнечных лучей.

Не используйте сетевую

видеокамеру в средах с

повышенной влажностью.

В таких случаях необходимо связаться

с дистрибьютором.

Перед установкой

RU - 123

Ρусский

Запрещается устанавливать

сетевую видеокамеру на неровных

поверхностях.

Не дотрагивайтесь до сетевой

видеокамеры во время грозы.

Не разбирайте сетевую

видеокамеру.

Не допускайте падения сетевой

видеокамеры.

Запрещается вставлять в сетевую

видеокамеру какие-либо объекты,

например иголки.

RU - 124

Компакт-диск с ПО

FD8162 Наклейка для центровки

Винты / отвертка Torx T10 /

пластиковые дюбели

Проверка комплекта поставки

Руководство по быстрой установке /

Гарантийный талон

Адаптер питания пост.тока (опция)

RU - 125

Ρусский

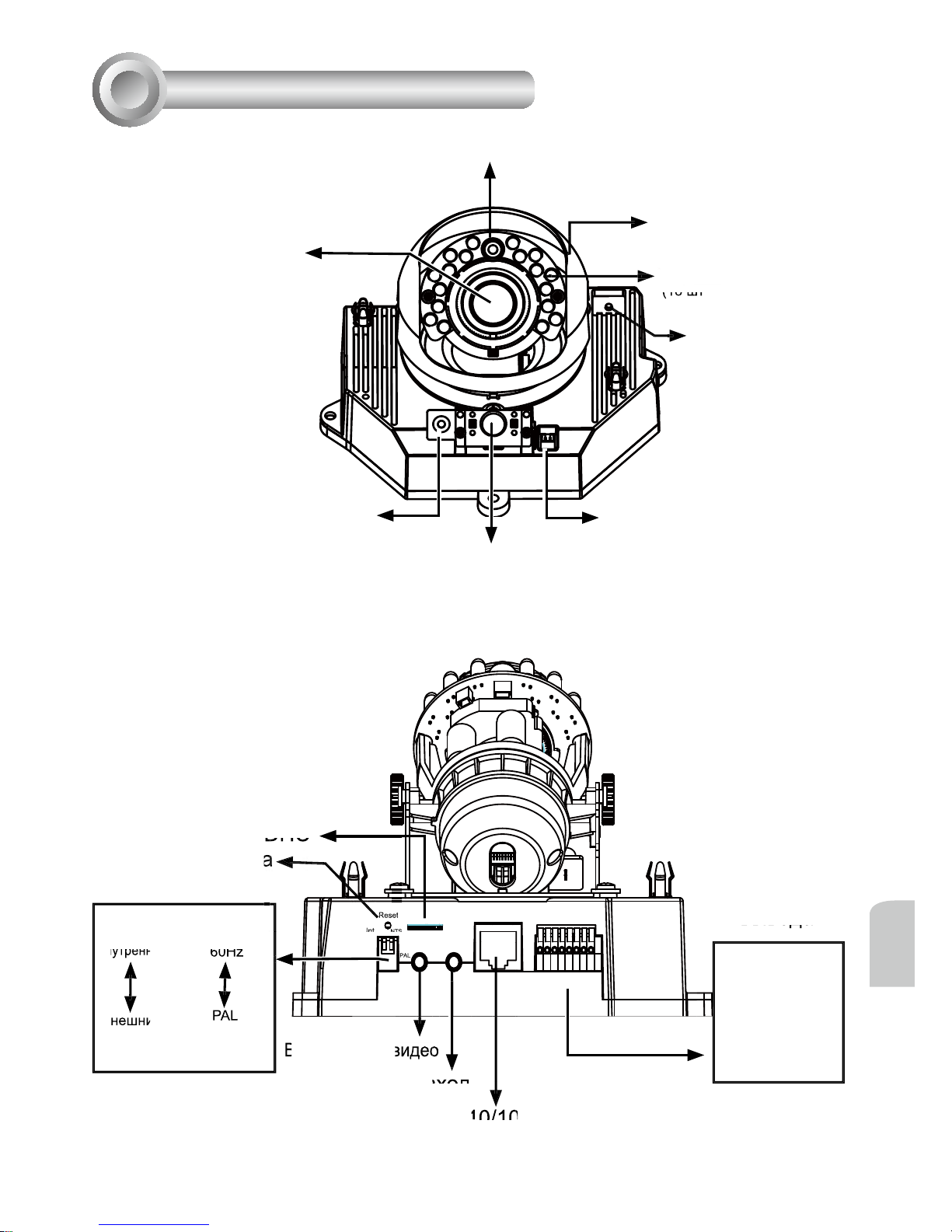

Описание подсоединений

123 74 5 86

Ethernet

Micro SD Card

Audio InAV Out

Reset

Int. NTSC

PAL

Ext.

Камера. Вид спереди

Камера. Вид сзади

Светочувствительный датчик

Объектив

Встроенный

микрофон Датчик движения

Черная крышка

ИК-диоды

(18 штук, дальность 20 м)

Зарезервировано

(18 штук, дальность 20 м)

Вспомогательная

кнопка

фокусировки

Общая контактная

группа ввода-

вывода

1. DC 12V-

2. DC 12V+

3. AC 24V_2

4. AC 24V_1

5. DI- (GND)

6. DI+

7. DO-

8. DO+ (+12V)

1. DC 12V-

2. DC 12V+

3. AC 24V_2

4. AC 24V_1

5. DI- (GND)

6. DI+

7. DO-

8. DO+ (+12V)

Аудиовход

Выход аудио/видео

Перемычки

Микрофон

Видеовыход

внутренний

внешний

NTSC

60Hz

PAL

50Hz

внутренний

внешний

60Hz

PAL

1 2

Аудиовход

Выход аудио/видео

PAL

Выход аудио/видео

PAL

Выход аудио/видео

NTSC

Reset

NTSC

Кнопка сброса

Гнездо карты

MicroSD/

SDHC

NTSC

Reset

NTSC

SDHC

Int.

NTSC

Int.

NTSC

Reset

Int.

NTSC

Reset

Кнопка сброса

Reset

Порт 10/100BaseT

Ethernet

Порт 10/100BaseT

RU - 126

Монтаж оборудования

Прилагаемой отверткой Torx T10 выкрутите винты по бокам крышки купола и снимите

ее. Затем перепишите MAC-адрес устройства, напечатанный с нижней стороны

камеры.

Снимите черную крышку, как показано ниже, чтобы после разводки кабелей вы могли

отрегулировать фокус и масштаб камеры.

41 5m

Перед установкой камеры

убедитесь, что встроенный ПИК-

датчик (пассивный ИК-датчик)

может направляться в сторону

целевых зон, к местам возможного

вторжения злоумышленников.

(Чувствительность ПИК-датчика

зависит от размера объекта и

разности температур между

объектом и окружающей средой).

Куполообразная

крышка

Куполообразная

Низ камеры

Винт

регулировки

наклона

Контроллер

фокуса

Контроллер

масштабирования

Widok z góry Widok z boku

RU - 127

Ρусский

Развертывание в сети

POWER C

OLLIS

ION

LINK

CEIVE

PARTITION

12345

1. Наклейте монтажный план-этикетку на потолок (стену).

2. Просверлите в потолке (стене) 2 установочных отверстия для винтов, показанные на

плане-этикетке 2-мя кружками.

3. Эта сетевая камера может монтироваться с вводом кабеля через потолок (стену)

либо через боковое отверстие. При желании подвести кабель сквозь потолок (стену)

требуется просверлить отверстие (A) для кабеля, как показано на рисунке.

Закрепите в отверстиях входящие в комплект поставки пластиковые анкерные болты.

5. Совместите два отверстия с каждой стороны основания камеры с пластиковыми

дюбелями в потолке (стене), вставьте прилагаемые винты в соответствующие отверстия

и надежно привинтите их отверткой.

Ethernet-

коммутатор

Клеммы 1 и 2 (12В пост.тока)

Черный

Красный

Клеммы 3 и 4 (24В пер.тока)

Монтаж к стене

Монтаж к потолку

Обычное подключение (без PoE)

1. При использовании внешних устройств для подсоединения цифровых входов,

подсоедините их к общему коммутационному блоку В/В.

2. Кабели питания, сети Ethernet и другие кабели приобретаются пользователем.

В случае прямого подключения сетевой видеокамеры к ПК используйте кросс-кабель

категории 5.

3. Подсоедините клеммы DC (пост.тока) или AC (пер.тока) в клеммной колодке к разъему

питания.

RU - 128

POWER C

OLLIS

ION

LINK

CEIVE

PARTITION

12345

Power over Ethernet (PoE)

POWER C

OLLIS

ION

LINK

CEIVE

PARTITION

12345

При использовании коммутатора, не поддерживающего

технологию PoE

Для подключения сетевой видеокамеры к коммутатору, не поддерживающему PoE,

используйте отдельно приобретаемый инжектор питания PoE.

При использовании коммутатора, поддерживающего

технологию PoE

Сетевая видеокамера поддерживает технологию PoE, а это значит, что по одному

и тому же кабелю Ethernet возможны и подача питания, и передача данных.

Порядок подключения сетевой видеокамеры к поддерживающему технологию PoE

коммутатору через кабель Ethernet показан на рисунке.

коммутатор, не поддерживающий PoE

инжектор питания PoE

(приобретается отдельно)

Коммутатор PoE

RU - 129

Ρусский

0002D107258A

3. Программа выполнит поиск видеоресиверов, видеосерверов, а также сетевых

камер VIVOTEK, расположенных в пределах одной и той же локальной сети.

4. После короткого поиска появится главное окно программы установки. Дважды

щелкните на MAC-адресе, который совпадает с адресом, указанным на ярлыке

камеры, или с серийным номером на упаковочной этикетке, чтобы начать сеанс

веб-управления сетевой камерой.

0002D107258A

00-02-D1-07-25-8A 192.168.5.151 FD8162

Installation

Wizard 2

Назначение IP-адреса

1. Запустите мастер установки 2 (Installation Wizard 2), который находится в каталоге

Software Utility на компакт-диске с программным обеспечением.

2. Программа выполнит анализ сетевого окружения. Чтобы продолжить работу с

программой, после завершения анализа нажмите кнопку Next (Далее).

RU - 130

Для получения информации о дальнейшей настройке обратитесь

к руководству пользователя, содержащемуся на компакт-диске

с программным обеспечением.

Начало работы

1. При запуске сеанса связи с сетевой камерой через веб-браузер появится

следующее окно.

2. Вы должны увидеть видеоизображение с камеры. При развертывании системы,

включающей несколько камер, вы можете также установить с программного

компакт-диска программу 32-канальной записи. Сведения по ее установке см. в

соответствующей документации.
