TC - 9

中文 (繁體)

如果發現網路攝影機出現煙霧或聞到異

味時，請立即關閉電源。

有關操作時的溫度，請參閱使用者說明

書。

安裝前應注意事項

請勿將網路攝影機擺放在不穩定的物體

上。

閃電時，請勿碰觸網路攝影機。

請勿將任何物件插入網路攝影機，例如細

針。

請勿讓網路攝影機掉落地面。

軟體光碟

FD8371EV

快速安裝手冊 / 產品保固卡

校準貼紙 / 天花板導孔樣板貼紙

安裝金屬板

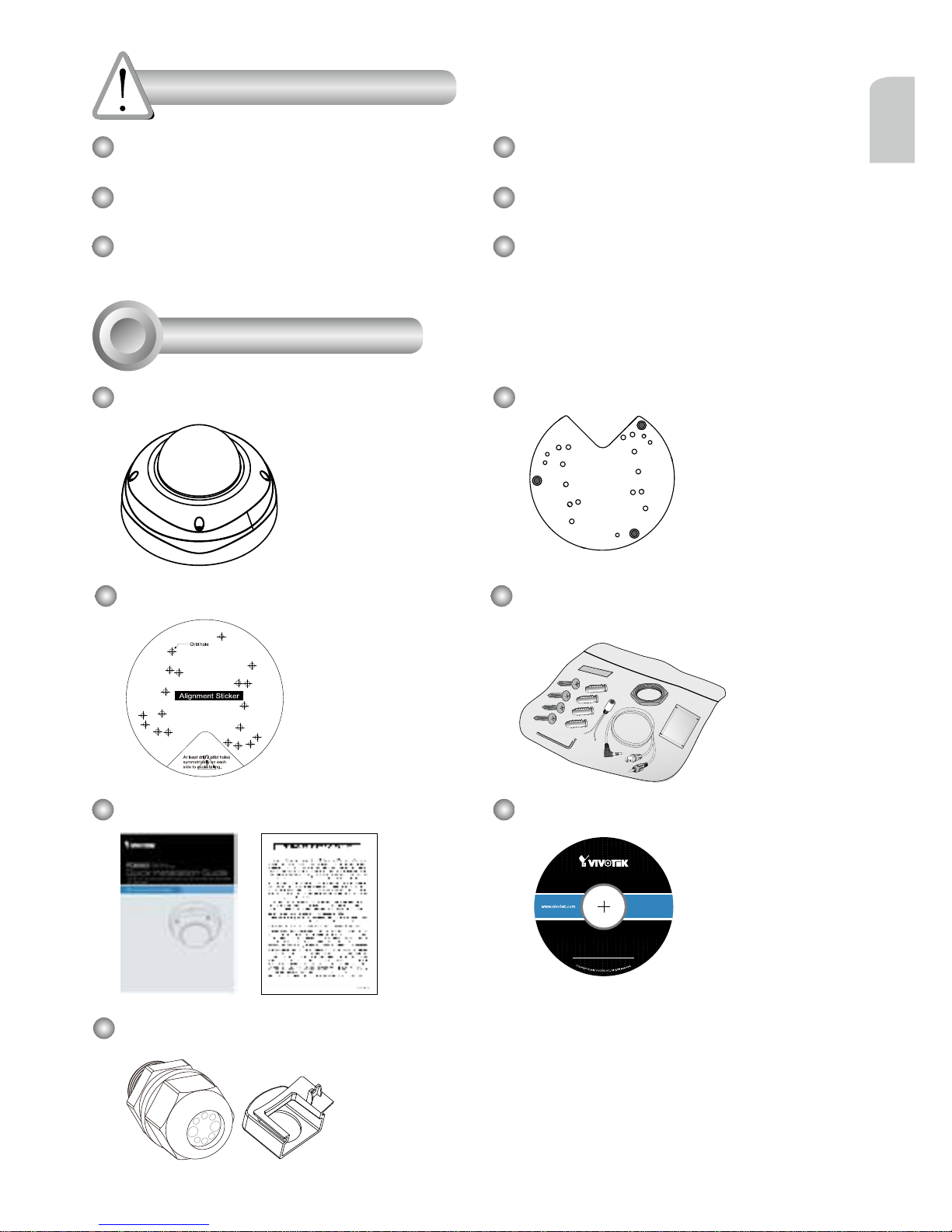

檢查包裝內容物

L 型六角扳手/乾燥劑/DC 接頭/螺絲/六角

螺帽/雙面膠/AV 纜線

防水接頭及襯套

TC - 10

紅外線LED

(4組、最遠有效距離20m)

實體外觀說明

內視圖

可變焦鏡頭

傾斜調整螺絲

1. 本產品沒有內建麥克風。如果您需要音訊輸入，請連接外接式麥克風。

2. 請使用隨附的AV纜線連接攝影機測試器或液晶顯示器，以開始進行初始安裝。

乙太網路10/100

RJ45插槽座

音訊/視訊輸出

(綠色)

麥克風輸入

(粉紅) 一般 I/O 端子接線排

跳線

視訊輸出

NTSC

60Hz

PAL

50Hz

MicroSD/SDHC/SDXC卡插槽

重設按鈕

液晶顯示器/

攝影機測試器 AV輸出

對焦與變焦按鈕

TC - 11

中文 (繁體)

首先使用隨附的T20六角扳手將四顆螺絲旋鬆，並取下攝影機基座上的半球型外殼。請依下列步驟將攝影

機架設在天花板或牆壁上。

硬體架設

頂視圖半球型外殼

半球型外殼固定器

重要事項！半球型外殼應拆下，因為它在安裝過程中可能會掉落，並對工作人員造

成身體傷害。

在架設攝影機之前，請務必先

記下網路攝影機的MAC位址。

若您想要從攝影機側穿過纜線，請以隨附的側出線

襯套更換側開口蓋。1/2吋保護套管及配管應另行購

買。

TC - 12

請連接電源線；若您有感測器及警報器等外接裝置，請從一般I/O端子台連線。

87654321

組裝纜線

接腳定義

適用乙太網路線適用電源及IO纜線

頂視圖

將電源及IO纜線穿過防水接頭。乙太網路線應穿過橡膠密封插

栓。使用者需自備所有纜線。

1. 如上圖所示，將防水接頭的元件拆解成零件(A) ~

(F)。

2. 將螺帽(E)放置在電源及GPIO開口上。

3. 依照圖例，將電源線穿過防水接頭(F --> E --> D

--> B --> A)。然後將電源線接上電源。註：在封

口(D)上共有8個導孔，最寬的導孔側面上有一條

裂縫，這些導孔專供電源線使用。

4. 若您有感測器及警報器等外接裝置，請依前述將

纜線穿過防水接頭(F --> E --> D --> B --> A)。請

組裝步驟

密封螺母(A)

外罩(B)

密封塞條(C)

密封塞(D)

螺母(E)

六角螺帽(F)

防水接頭

(A)

(B)

(D)

(E)

(F)

參考接腳定義，將它們連接至一般I/O端子台。

註：建議使用粗細介於2.0~2.8mm的纜線。

5. 將封口(D)按進外殼(B)中。

6. 將封口(C)插入封口(D)上未使用的導孔中，以

避免受潮。

7. 從攝影機底部牢牢固定密封螺帽(A)及六角螺帽

(F)。

1. 使用乙太網路供電 (PoE) 時，無法使用 DO 12V 輸出。

唯有使用 12V 或 24V 電源才可使用。

2. 接腳 8 電源輸出 (12V DO)：最大負載為 50mA。

1直流12V-

2直流12V+

3交流24V_2

4交流24V_1

5 DI- (GND)

6 DI+

7 DO-

8 DO+ (+12V)

TC - 13

中文 (繁體)

o: white/orange stripe

O: orange solid

g: white/green stripe

B: blue solid

b: white/blue stripe

G: green solid

br: white/brown stripe

BR: brown solid

3. 您必須使用RJ-45電纜壓接工具，以將乙

太網路線圈連接至接頭。在完成時，請

將纜線連接至攝影機的乙太網路RJ45插

頭。

4. 將乙太網路線壓入攝影機底部的配線路徑內，以避

免在接上安裝金屬板時造成阻礙。

RJ45纜線尺寸 (單位：mm)

2. 剝除乙太網路線的部份護套。

1. 在橡膠密封插栓上鑽孔，並將乙太網路

線穿過開口。

橡膠密封插栓

組裝步驟

建議纜線規格：24AWG (0.51mm)

連接RJ45乙太網路線

o：白色/橘色條紋

O：橘色實色

g：白色/綠色條紋

B：藍色實色

b：白色/藍色條紋

G：綠色實色

br：白色/棕色條紋

BR：棕色實色

TC - 14

安裝攝影機

1. 將隨附的校準貼紙貼在牆壁上。

2. 利用貼紙上的圓圈標誌，在天花板兩邊分別對稱鑽出至少兩個導孔。然後將隨附的四顆塑膠錨釘敲入

導孔中。

3. 將隨附的螺絲插入安裝金屬板上相對應的三個或四個導孔，並以螺絲起子固定底座。

4. 將纜線穿過三角形挖空處A或側開口B。若您想要使用導孔B，請使用螺絲起子拆下側護蓋。以隨附的三

顆螺絲將攝影機基座固定在安裝金屬板上。

TC - 15

中文 (繁體)

4. 主安裝程式視窗會在短暫搜尋後彈出。在與攝影機標籤上所列者一致、或與包裝盒標籤上序號一致的

MAC位址上按兩下，以開啟網路攝影機的瀏覽器管理工作階段。

1. 自隨附軟體光碟上的「Software Utility」目錄下，執行「安裝精靈 2」(Installation Wizard 2)。

2. 安裝程式會先對您的網路環境進行分析，在分析過您的網路之後，請按「下一步」按鈕，繼續執行安

裝程式。

3. 安裝程式會搜尋在相同區域網路上的VIVOTEK影音解碼器、影音伺服器或者網路攝影機。

分配IP位址

有關進一步的設定，請參閱軟體CD上的使用手冊。

準備使用

1. 會出現如下圖所示的網路攝影機瀏覽器會話視窗。

2. 您應該可以從您的攝影機看到現場影像。您也可以從軟體光碟中，將32個頻道的錄影軟體，安裝在由

多部攝影機組成的部署環境中。若想瞭解其安裝細節，請參考其相關文件。

依據攝影機擷取到的現場影像，以下列方式調整攝影機鏡頭：

若想調整視角 - 3軸機制設計

1. 調鬆攝影機兩側的傾斜度調整轉鈕，然後上下轉動鏡頭模組。調整完成後，再轉緊轉鈕。

2. 轉動鏡頭來調整影像方向。

調整鏡頭方向

水平搖攝348°

鏡頭水平搖攝350°

垂直傾斜65°

傾斜度調整轉鈕

TC - 16

調整變焦倍數及對焦範圍

Focus window

1. 攝影機隨附一個電動變焦鏡頭模組。您可以進入

網頁主控台的【設定】>【媒體】>【影像】>【對

焦】頁面來調整影像縮放和對焦。

2. 在此頁面中，您可以推動【縮放】和【對焦】指

標、設定對焦視窗，以及使用【執行自動對焦】按

鈕來自動取得最佳對焦影像。您也可以使用各種功

能按鈕來手動微調縮放和對焦。如需詳細資訊，請

參閱「使用手冊」。

3.尤其在使用攝影機測試器執行現場調整時，您也可

以按下自動對焦與變焦按鈕以獲得相同結果。

1. 將半球型外殼與固定器組合並對齊安裝孔，以連接攝影機。

2. 以隨附的六角扳手，固定四顆半球型外殼螺絲。確定已牢固安裝所有的攝影機零件。

完成設置

注意：您可以在半球型外殼上找到一個乾燥劑。請以配件袋

中隨附的乾燥劑更換攝影機內填裝的乾燥劑。
