Vivotek PZ8111 Bedienungsanleitung

P/N: 625015200G Ver.1.0

10x Zoom‧Multiple Streams‧PoE

PZ8111/21/11W/21W

This guide describes the basic functions of PZ8111/21/11W/21W.

All detailed information is described in the user’s manual.

SC - 21

中文(简体)

如果发生上述情况请联系您的经销商。

请将网络摄像头远离水源。如果弄湿网络

摄像头，请立即关闭。

工作温度请参考用户手册。

如果网络摄像头冒烟或有异常气味，请

立即关闭。

不要将网络摄像头放置在电视或烤箱等

热源附近。

不要将网络摄像头暴露于阳光直射的地

方。

切勿将网络摄像头放在高湿环境中。

Activity

Power/MIC

Activity

Power/MIC

Activity

Power/MIC

Activity

Power/MIC

如果发生上述情况请联系您的经销商。

安装警告

SC - 22

切勿将网络摄像头放置在不稳定的表面

上。

闪电时不要接触网络摄像头。

切勿自行拆解网络摄像头。切勿使网络摄像头坠落。

切勿在网络摄像头中插入任何物体，如

针状物等。

Activity

Power/MIC

Activity

Power/MIC

Activity

Power/MIC

Activity

Power/MIC

Activity

Power/MIC

切勿在通电时用手摇晃或旋转网络摄像

头。

Activity

Power/MIC

SC - 23

中文(简体)

天线

(仅限于PZ8111W/21W)

螺钉

PZ8111/21/11W/21W

A/V连接线

电源适配器

快速安装向导 / 保修卡软件CD

Activity

Power/MIC

吊装托架

檢查包装內容

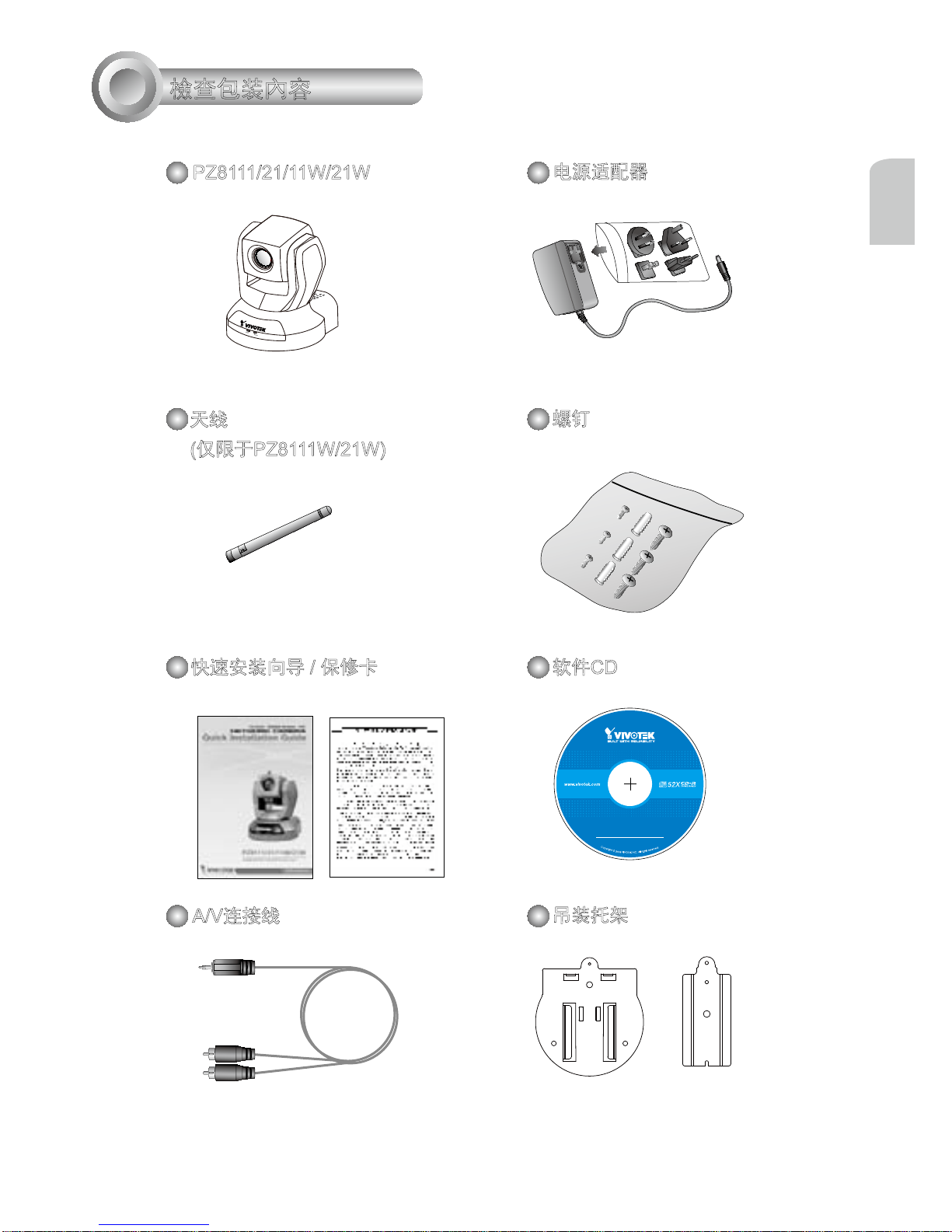

SC - 24

前面板

后面板

Activity

Power/MIC 内置麦克风

状态LED指示灯

镜头

凹陷式重置按钮

外/内部麦克风切换

AV输出

天线

(仅限于PZ8111W/21W)

物理描述

以太网10/100

RJ45插头

标准I/O接线端子

麦克风输入

电源线插槽

e e

SC - 25

中文(简体)

安装网络摄像头

1. 将吊装托架A与网络摄像头用两个小螺丝连接起来。

2. 在天花板上钻三个导孔，将塑料锚杆钉到导孔中。

3. 用三个螺丝将吊装托架B固定在天花板上。

4. 将网络摄像头滑入吊装托架B。

5. 用一个小螺丝将吊装托架A和B固定好。

A B

硬件安装

内置麦克风

SC - 26

标准连接(不使用PoE)

1. 如果您有传感器和警报器之类的外部设备，请通过标准I/O接线端子进行连接。

2. 通过以太网线将摄像头连接到集线器。

3. 将摄像头随附的电源线连接至电源插座。

e e

POW ER COLLISION

LINK

RECEIV E

PARTITION

12345

以太网交换机

网絡連線

1：电源

2：数字输出

3：数字输入

4：接地

SC - 27

中文(简体)

以太网供电(PoE)

e e

POWER COLLI SION

LINK

RECEIV E

PARTITION

12345

PoE交换机

e e

POWER COLLISION

LINK

RECEIV E

PARTITION

12345

使用非PoE交换机时

使用PoE馈电器(可选)连接摄像头和非PoE交换机。

PoE馈电器

(可选)

使用支持PoE的交换机时

该摄像头支持 PoE，允许电力和数据通过以太网线缆进行传输。参阅下图，通过以太网

线缆将摄像头与PoE交换机相连接。

非PoE交换机

SC - 28

0002D10766AD

RoHS

Network Camera

PZ8111W

1. 运行软件CD中Software Utility (软件实用工具)目录下的安装向导2。

2. 程序将会对您的网络环境进行分析。分析完网络后，请单击下一步按钮以继续运行程

序。

3. 程序将搜索同一局域网中的VIVOTEK网络装置。

4. 搜索完毕后将弹出主安装窗口。单击与产品底部卷标相对应的MAC序号，将Internet

Explorer连接至网络摄像头。

0002D10766AD

172.16.7.13 PZ71X2

PZ81X1

Installation

Wizard 2

分配IP地址

SC - 29

中文(简体)

有关摄像头配置的更多信息，请参阅软件CD上的用户指南。

准备使用

1. 从网上访问该网络摄像头。

2. 通过网络浏览器或录制软件撷取视频。
