Witter DT143U Bedienungsanleitung

µW0001XXXU-FIT$010802220000ÎÄ

W0001XXXU-FIT$010802220000

Fitting

Instructions

TOWBAR

For Nissan Note

2013-

DT143U

For use with

DT143

DT143Q

DT143QF

DT143S

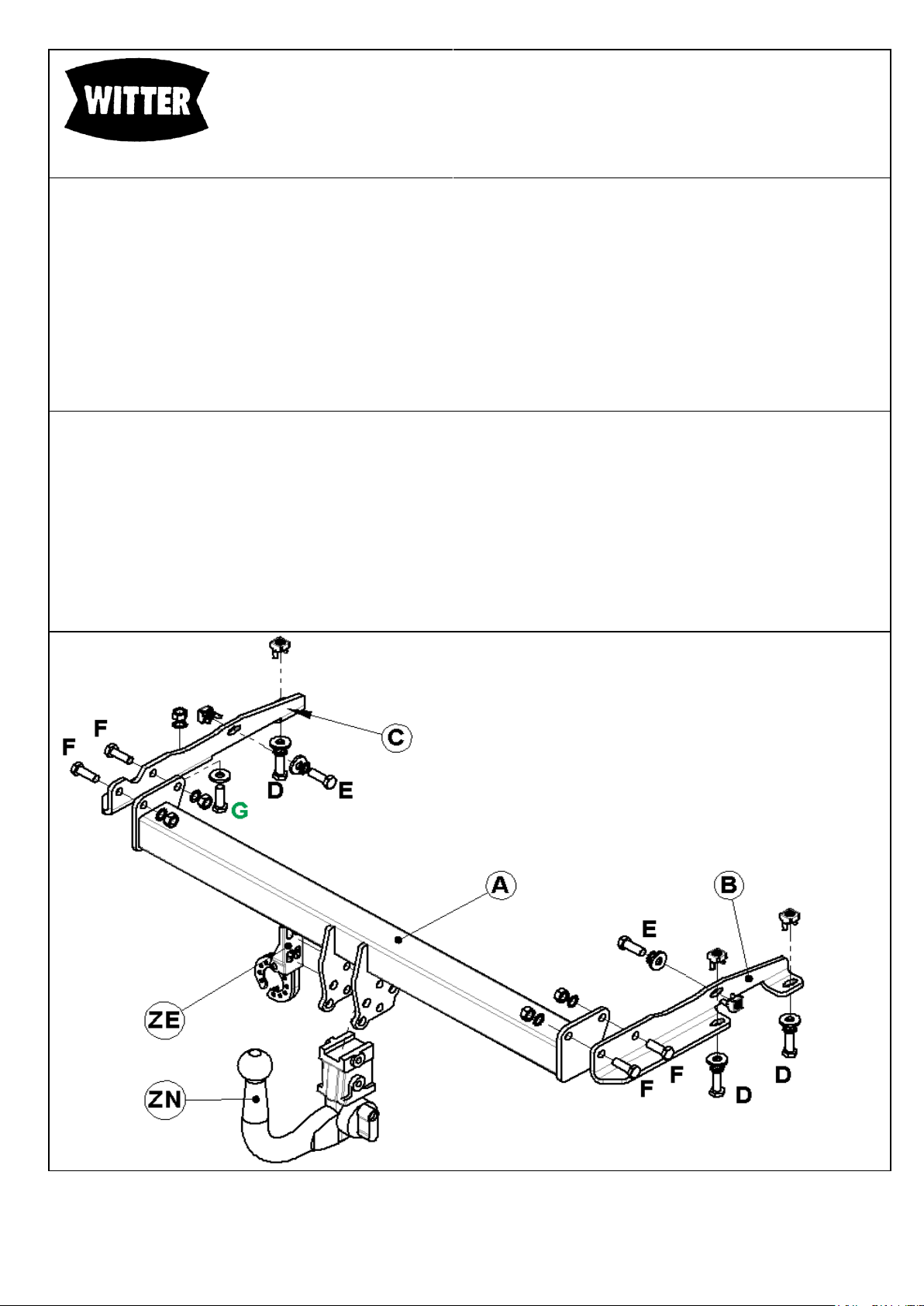

MATERIALS

A 1 Cross Bar

B 2 Side Bracket

C 2 Side Bracket

D 3 M12 x 35 x 1.75 Bolts, Lock Washers, Flat Washers (30mm OD.) and Witter Cage Nuts & Retainers

E 2 M12 x 35 x 1.75 Bolts, Lock Washers, Flat Washers (30mm OD.) and Witter Cage Nuts & Retainers

F 4 M12 x 35 x 1.75 Bolts, Lock Washers and Nuts

G 1 M12 x 35 x 1.75 Bolts, Lock Washers and Nuts

ZE 1 Retractable Electrical Plate

ZN 1 Neck Kit

Note: This tow bar must be used with either a Witter Tow ball (part number Z11) or Class A50-1 or A50-X tow ball, which

dimensionally conforms to A50-1 with a ‘D’ and 'S' value greater than or equal to that of the tow bar.

FITTING

1. Remove bumper (screws in wheel arches, plastic clips along bottom edge, )

2. Remove inner steel bumper beam.

3. Pre-assemble cage nuts (D & E) to each Side Arm (B & C)

4. Insert Side Arms (B & C) into each chassis rail and loosely attach using fasteners (D & E)

5. Assemble Cross Bar (A) to Side Arms (B & C) using fasteners (F)

6. Attach the chosen Neck Kit (ZN) and Electrical Bracket Kit (ZE) to Cross Bar (A) using separate instructions.

7. Fully tighten all fasteners

8. Cut bumper using the diagram below as a guide and re-fit bumper to vehicle.

Recommended torque settings: Grade 8.8 bolts: M8 - 24Nm, M10 - 52 Nm, M12 - 80 Nm, M14 - 130 Nm, M16 - 200

Nm Grade 10.9: M12 –120Nm, M10 –70Nm M8- 35Nm

Notice de

Montage

ATTELAGE

Pour Nissan Note

2013-

DT143U

Utiliser avec

DT143

DT143Q

DT143QF

DT143S

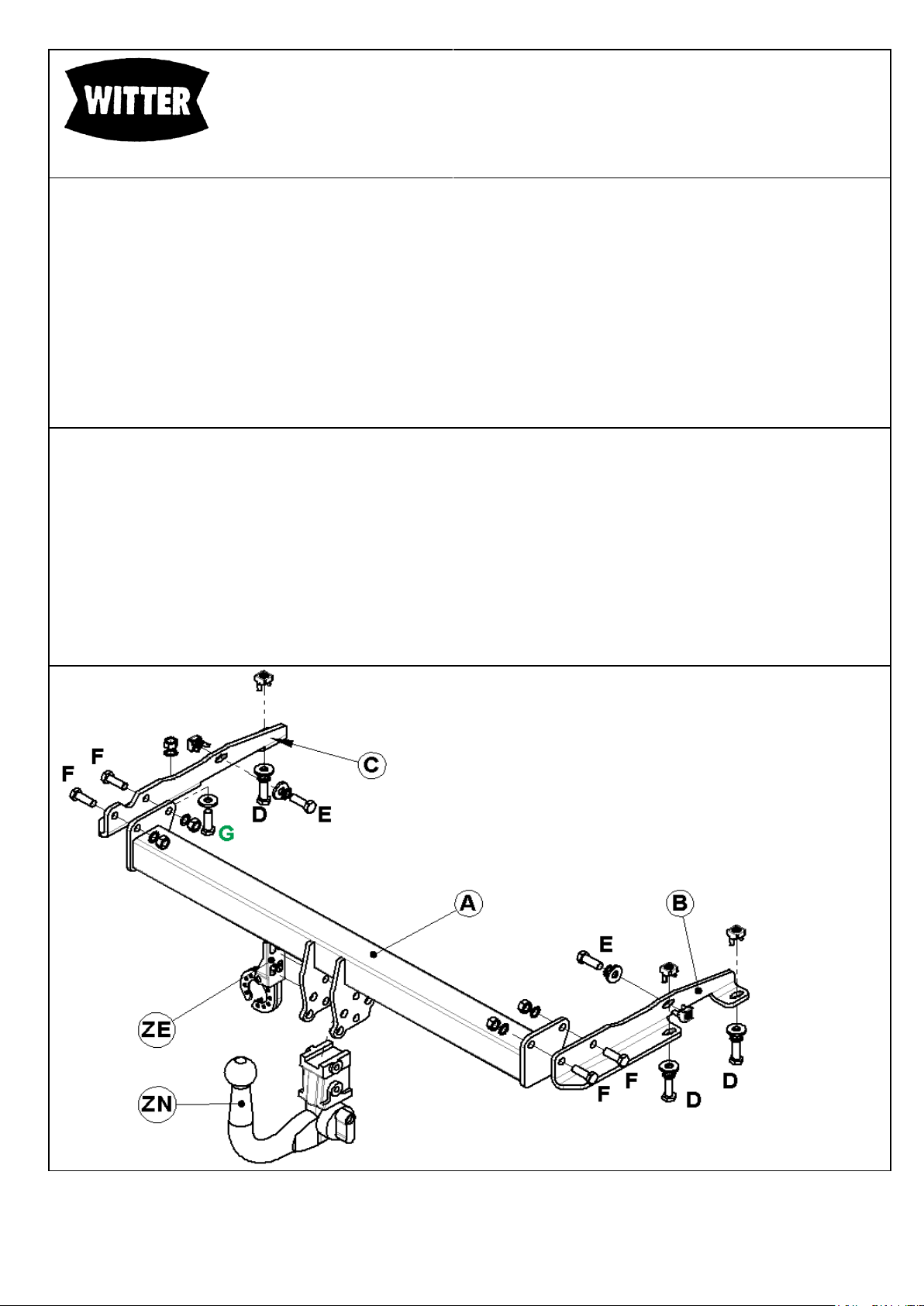

MATERIELS

A 1 Traverse principale

B 2 Support lateral

C 2 Support lateral

D 3 Boulons M12 x 35 x 1.75, rondelles freins, rondelles plates (Ø30mm) et écrous prisonniers

E 2 Boulons M12 x 35 x 1.75, rondelles freins, rondelles plates (Ø30mm) et écrous prisonniers

F 4 Boulons M12 x 35 x 1.75, rondelles freins et écrous

G 1 Boulons M12 x 35 x 1.75, rondelles freins et écrous

ZE 1 Support de prise escamotable

ZN 1 Ferrure

Remarque : Cet attelage doit être utilisé avec une boule de remorquage Witter (référence produit Z11) ou une boule de

remorquage Classe A50-1 ou A50-X se conformant dimensionnellement à A50-1 avec une valeur ‘D’ et 'S' supérieure ou égale à

celle de l’attelage.

MONTAGE

1. Démonter le pare-chocs (les vis dans les passages de roue et des agrafes en plastique au long de l’arrêt inferieure).

2. Démonter la traverse de pare-chocs

3. Assembler les écrous prisonniers de la visserie (D et E) à chaque support (B et C).

4. Insérer les supports (B et C) dans chaque longeron du châssis à l’aide de la visserie (D et E)

5. Monter la traverse principale (A) aux supports (B et C) en utilisant la visserie (F)

6. Monter la ferrure (ZN) de votre choix et le support de prise électrique (ZE) a la traverse principale (A) à l’aide des notices

fournis séparément.

7. Serrer toute la visserie au couple de serrage.

8. Découper le pare-chocs en suivant le diagramme illustré ci-dessous.

Couple de serrage recommandé : Classe 8.8 Boulons : M8 - 24Nm, M10 - 52 Nm, M12 - 80 Nm, M14 - 130 Nm, M16 -

200 Nm Classe 10.9: M12 –120Nm, M10 –70Nm M8- 35Nm
