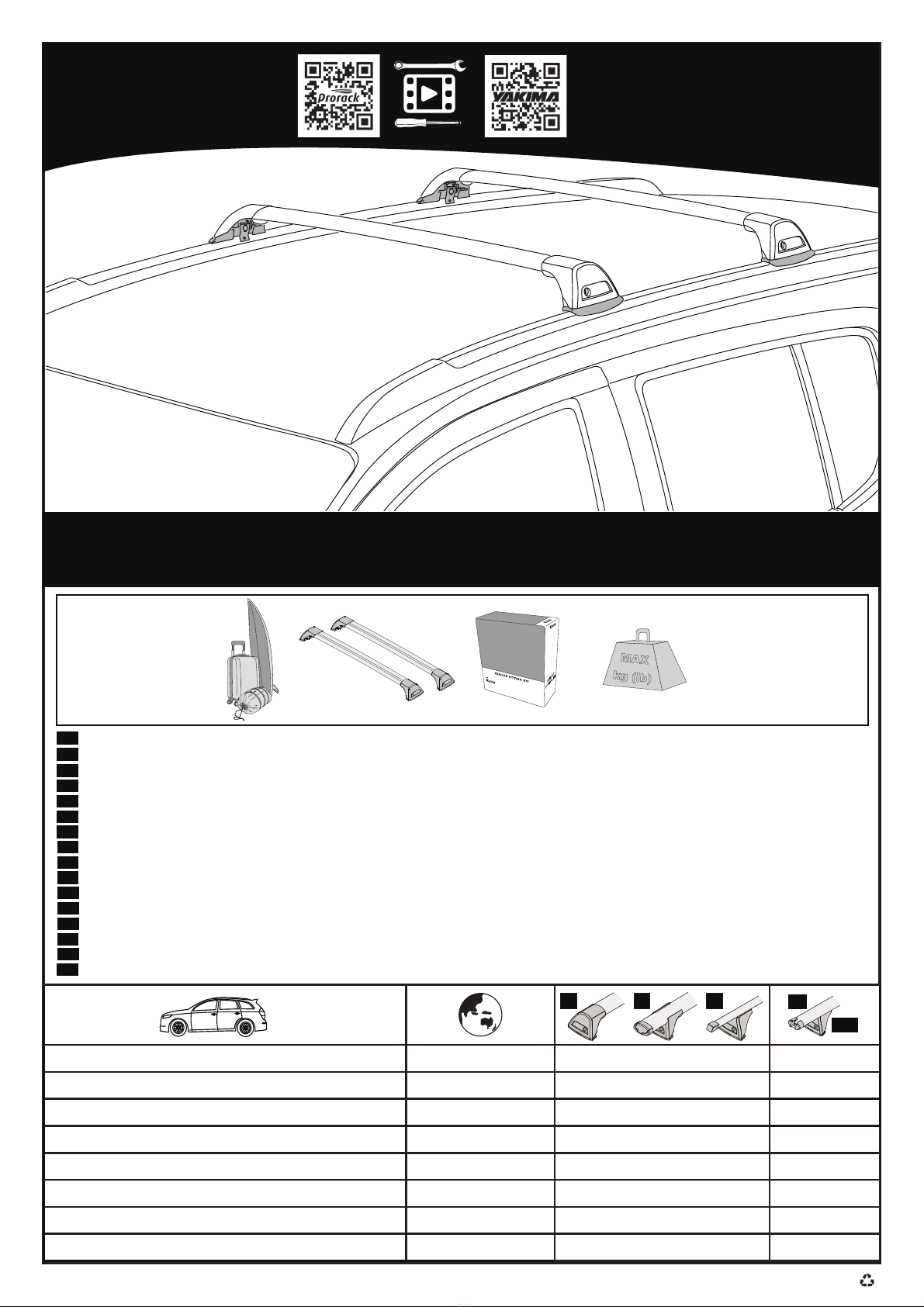

Yakima K683 Bedienungsanleitung

1/11

23-13-683-Rev11

Please Recycle

K683 Instructions

++ =

kg (lb)

MAX

MAX kg (lb)

ALWAYS REFER TO OUR WEBSITE FOR THE LATEST VERSION OF INSTRUCTIONS.

BESUCHEN SIE IMMER UNSERE WEBSITES, UM DIE NEUESTE VERSION DER ANWEISUNGEN ZU ERHALTEN.

CONSULTE NUESTRAS PÁGINAS WEB PARA VER LA ÚLTIMA VERSIÓN DE LAS INSTRUCCIONES.

RÉFÉREZ VOUS TOUJOURS À NOS SITES INTERNET POUR CONSULTER LA DERNIÈRE VERSION DES INSTRUCTIONS.

DEN NYESTE VERSJONEN AV INSTRUKSJONENE ER ALLTID TILGJENGELIG PÅ VÅRE NETTSIDER.

CONSULTE SEMPRE OS NOSSOS WEBSITES PARA OBTER A MAIS RECENTE VERSÃO DAS INSTRUÇÕES.

АКТУАЛЬНАЯ ВЕРСИЯ ИНСТРУКЦИИ ДОСТУПНА НА НАШЕМ САЙТЕ.

FARE SEMPRE RIFERIMENTO AI NOSTRI SITI WEB PER L’ULTIMA VERSIONE DELLE ISTRUZIONI.

ZAWSZE SPRAWDZAJ NASZĄSTRONĘINTERNETOWĄ,ABY UZYSKAĆNAJNOWSZĄWERSJĘINSTRUKCJI.

NEJNOVĚJŠÍ VERZI POKYNŮVŽDY NAJDETE NA NAŠÍ WEBOVÉ STRÁNCE.

POSLEDNÚ VERZIU POKYNOV VŽDY NÁJDETE NA NAŠICH WEBOVÝCH STRÁNKACH.

RAADPLEEG ALTIJD ONZE WEBSITES VOOR DE MEEST RECENTE VERSIE VAN DE INSTRUCTIES.

SE ALLTID VÅRA WEBBPLATSER FÖR DEN SENASTE VERSIONEN AV INSTRUKTIONERNA.

DEN NYESTE VERSION AF VEJLEDNINGERNE ER ALTID TILGÆNGELIG PÅ VORES HJEMMESIDER.

ОСТАННЯ ВЕРСІЯ ІНСТРУКЦІЇ ЗАВЖДИ ДОСТУПНА НА НАШОМУ САЙТІ.

KATSO AINA VERKKOSIVUSTOILTAMME UUSIN VERSIO OHJEISTA.

Mitsubishi Eclipse Cross, 5dr SUV 17-20 AU, NZ 75 kg (165 lb) 75 kg (165 lb)

Mitsubishi Eclipse Cross, 5dr SUV 17-21 EU 75 kg (165 lb) 75 kg (165 lb)

Mitsubishi Eclipse Cross, 5dr SUV 21+ AU, EU,NZ, ZA 75 kg (165 lb) 75 kg (165 lb)

Mitsubishi Outlander, 5dr SUV Nov 12-15 NZ 75 kg (165 lb) 75 kg (165 lb)

Mitsubishi Outlander, 5dr SUV 13-14 CN 75 kg (165 lb) 75 kg (165 lb)

Mitsubishi Outlander, 5dr SUV 13-15 AU 75 kg (165 lb) 75 kg (165 lb)

Mitsubishi Outlander MKIII, 5dr SUV 13-15 EU 75 kg (165 lb) 75 kg (165 lb)

Mitsubishi Outlander, 5dr SUV 15-17 AU, EU,NZ, ZA 75 kg (165 lb) 75 kg (165 lb)

F T S HD

THD

2/11

23-13-683-Rev11

Please Recycle

Mitsubishi Outlander, 5dr SUV 16-19 CN 75 kg (165 lb) 75 kg (165 lb)

Mitsubishi Outlander, 5dr SUV 18-21 EU 75 kg (165 lb) 75 kg (165 lb)

Mitsubishi Outlander, 5dr SUV 18-Sep 21 NZ 75 kg (165 lb) 75 kg (165 lb)

Mitsubishi Outlander, 5dr SUV 18-Oct 21 AU 75 kg (165 lb) 75 kg (165 lb)

Mitsubishi Outlander, 5dr SUV 18+ ZA 75 kg (165 lb) 75 kg (165 lb)

Mitsubishi Pajero Sport, 5dr SUV Oct 15-Feb 20 NZ 75 kg (165 lb) 75 kg (165 lb)

Mitsubishi Pajero Sport, 5dr SUV Dec 15-Feb 20 AU 75 kg (165 lb) 75 kg (165 lb)

Mitsubishi Pajero Sport, 5dr SUV Mar 20+ AU, NZ 75 kg (165 lb) 75 kg (165 lb)

F T S

THD

3/11

23-13-683-Rev11

Please Recycle

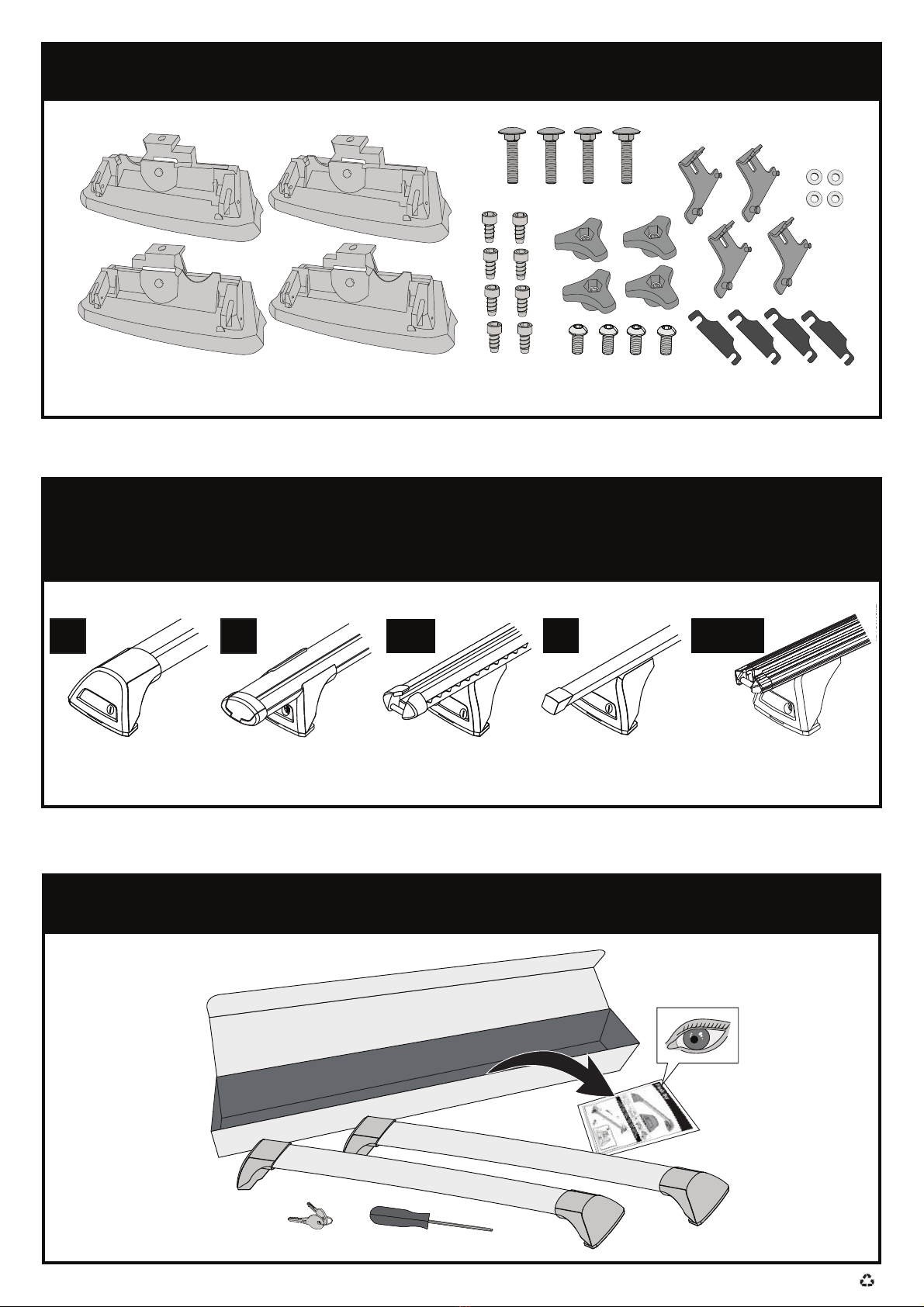

M6 x 35 mm

Ø5 x 12 mm M6 x 12 mm11-02-237

11-02-236

968A

CONTENTS • INHALT • CONTENIDO • CONTENU • INNHOLD • CONTEÚDO • СОДЕРЖАНИЕ • CONTENUTO

ZAWARTOŚĆ • OBSAH • OBSAH • INHOUD • INNEHÅLL • INDHOLD • ЗМІСТ • SISÄLLYS

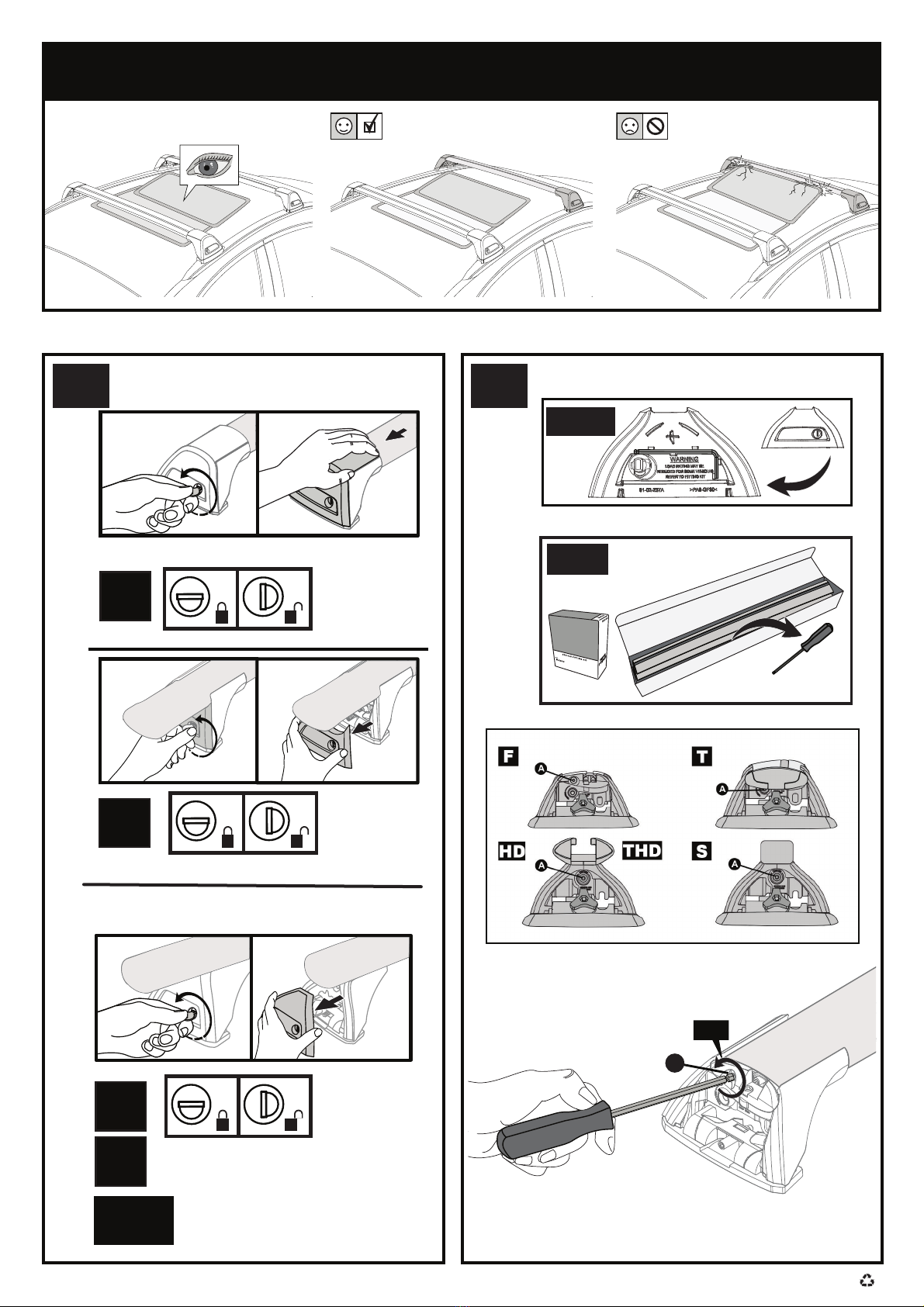

ATTENTION • ACHTUNG • ATENCIÓN • ATTENTION • OPPMERKSOMHET • ATENÇÃO • ВНИМАНИЕ • ATTENZIONE

UWAGA • UPOZORNĚNÍ • UPOZORNENIE • LET OP • UPPMÄRKSAMHET • OPMÆRKSOMHED • УВАГА • HUOMIO

FLUSH (F) THROUGH (T) HEAVY DUTY (HD) STANDARD (S)

FSHD THD

COMPATIBLE WITH • KOMPATIBEL MIT • COMPATIBLE CON • COMPATIBLE AVEC • KOMPATIBEL MED

• COMPATÍVEL COM • СОВМЕСТИМ С• COMPATIBLE CON • KOMPATYBILNY Z • KOMPATIBILNÍ S

• KOMPATIBILNÉ S • COMPATIBLE MET • KOMPATIBEL MED • KOMPATIBEL MED • СУМІСНИЙ З•

YHTEENSOPIVA

TRIM HD (THD)

4/11

23-13-683-Rev11

Please Recycle

ATTENTION • ACHTUNG • ATENCIÓN • ATTENTION • OPPMERKSOMHET • ATENÇÃO • ВНИМАНИЕ • ATTENZIONE

UWAGA • UPOZORNĚNÍ • UPOZORNENIE • LET OP • UPPMÄRKSAMHET • OPMÆRKSOMHED • УВАГА • HUOMIO

x10

HD/S

F/T

x4x4

1 2

THD

5/11

23-13-683-Rev11

Please Recycle

FR RR

FL RL

11-02-xxx-x

FR = 11-02-237

= 11-02-236

= 11-02-237

= 11-02-236

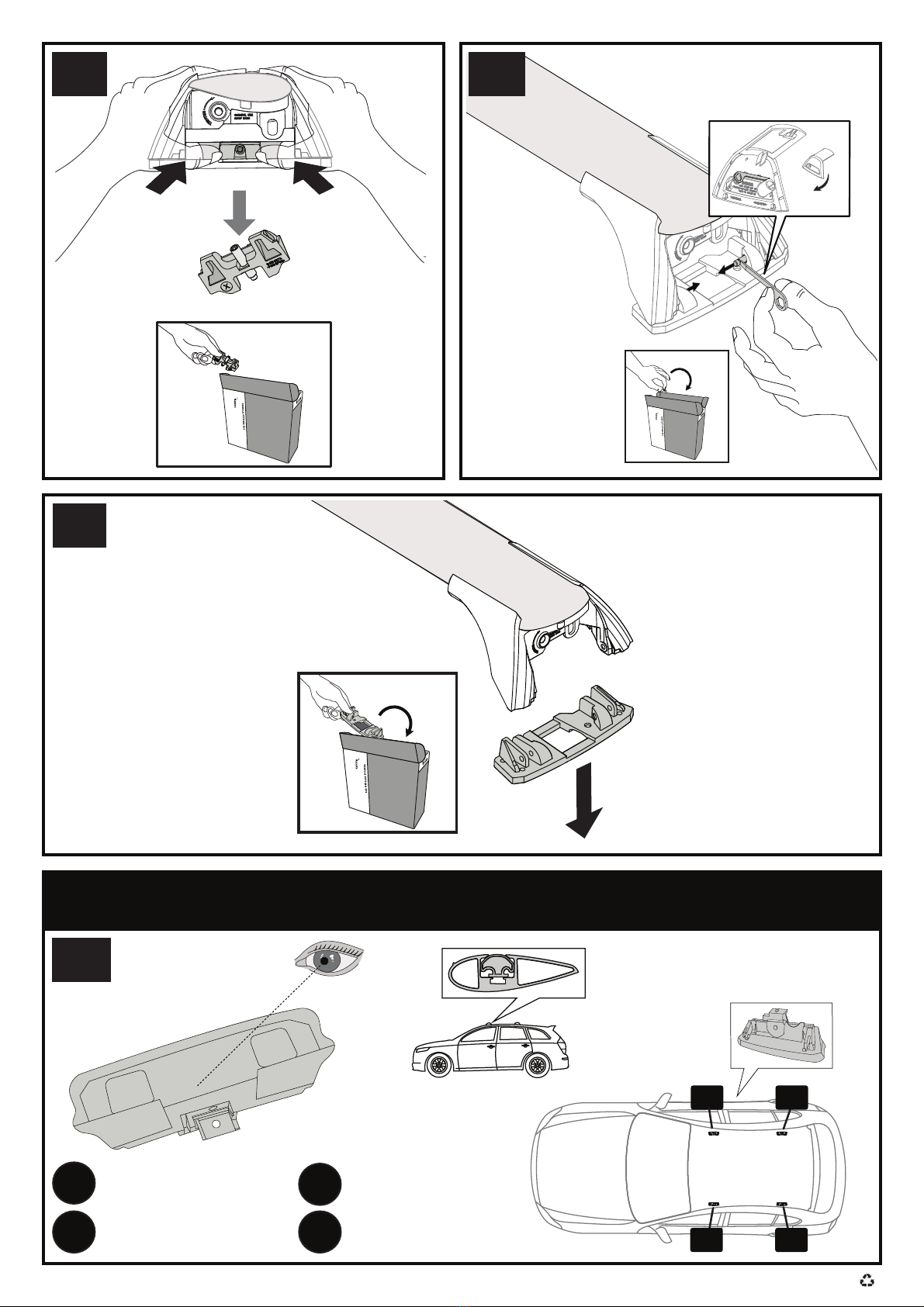

PLACEMENT • PLATZIERUNG • COLOCACIÓN • MONTAGE • PLASSERING • COLOCAÇÃO • РАЗМЕЩЕНИЕ • MONTAGGIO

UMIESZCZENIE • UMÍSTĚNÍ • UMIESTNENIE • PLAATSING • PLACERING • PLACERING • РОЗМІЩЕННЯ • SIJOITTAA

6/11

23-13-683-Rev11

Please Recycle

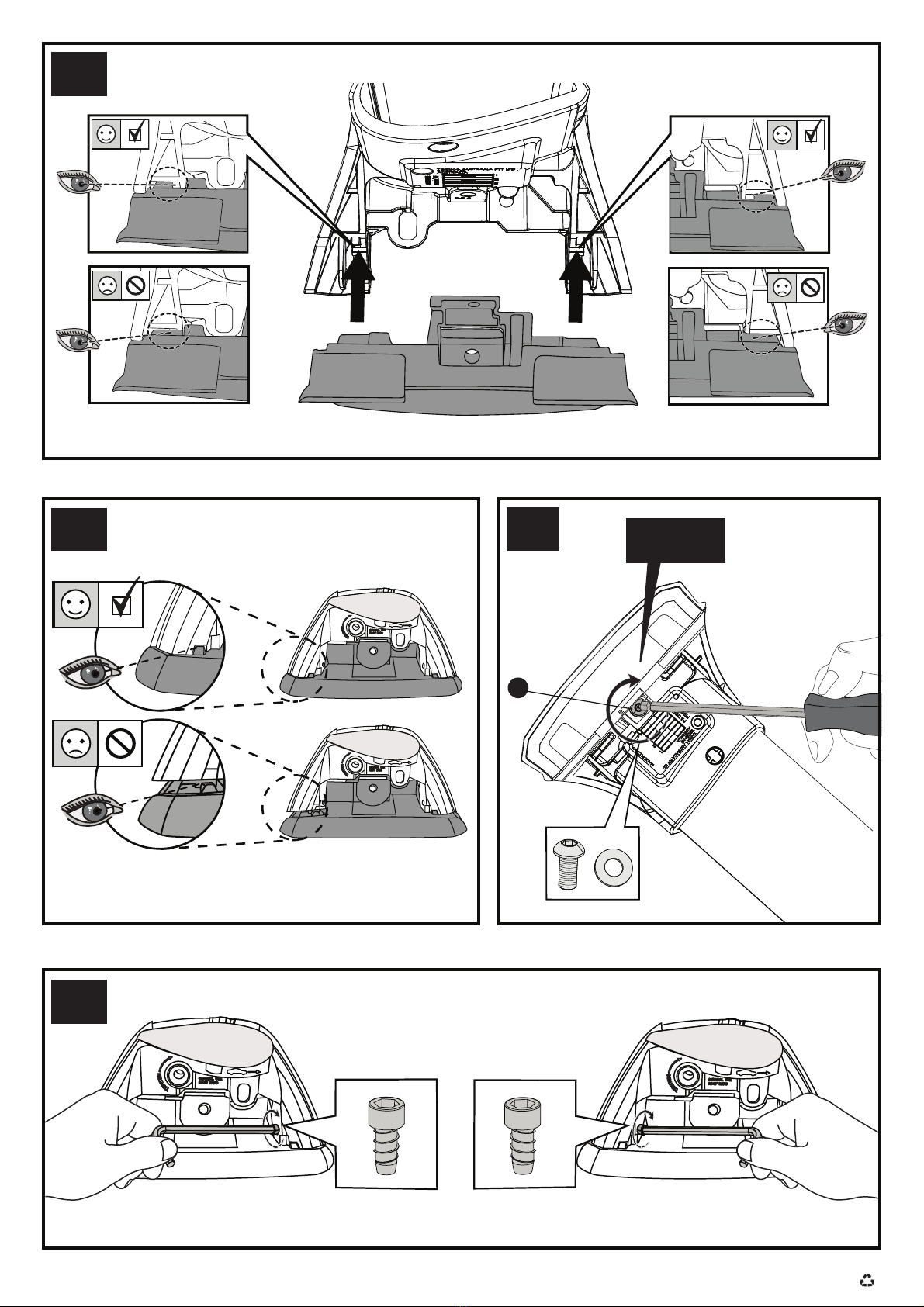

93 Nm

(27 lb-in)

7/11

23-13-683-Rev11

Please Recycle

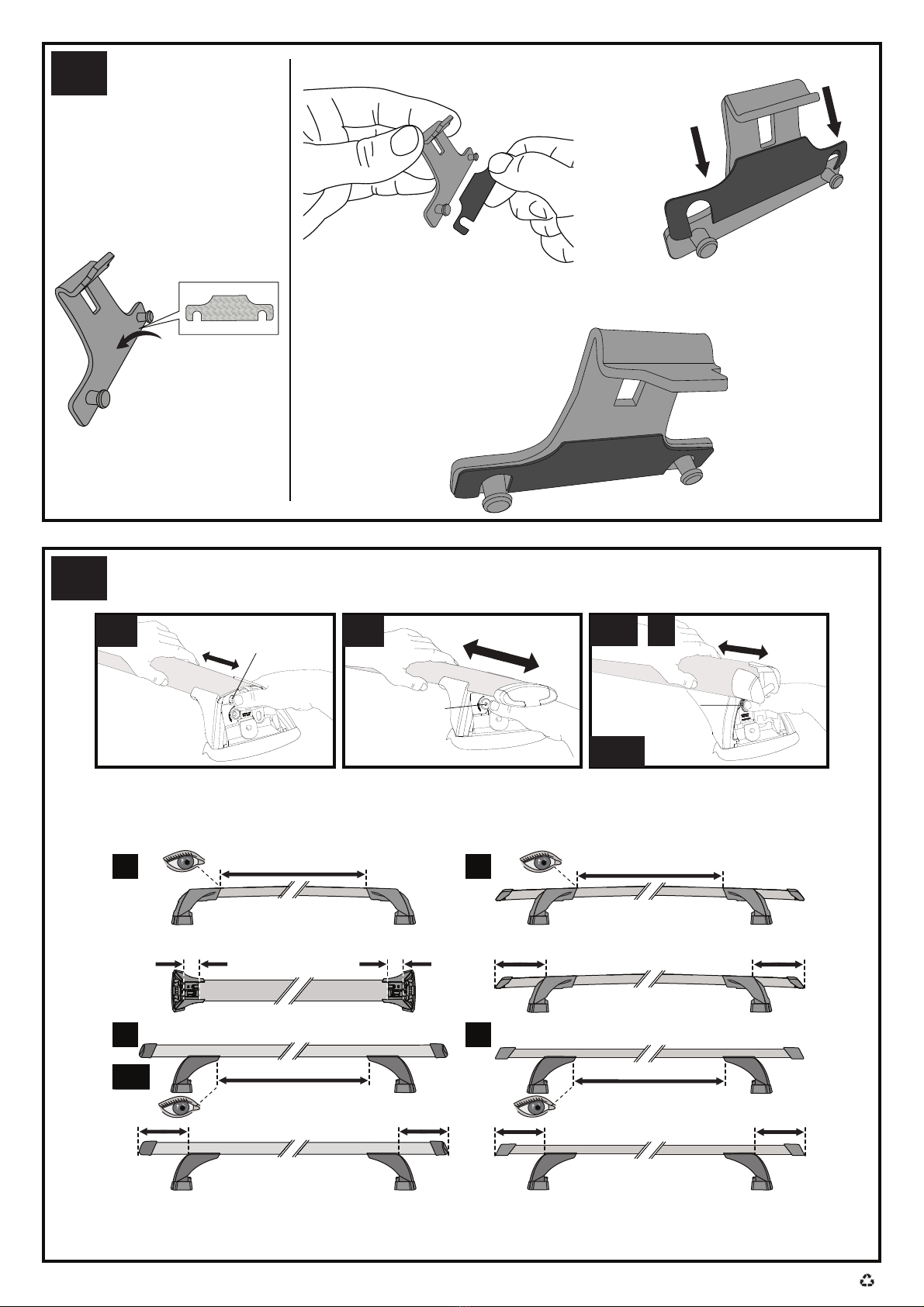

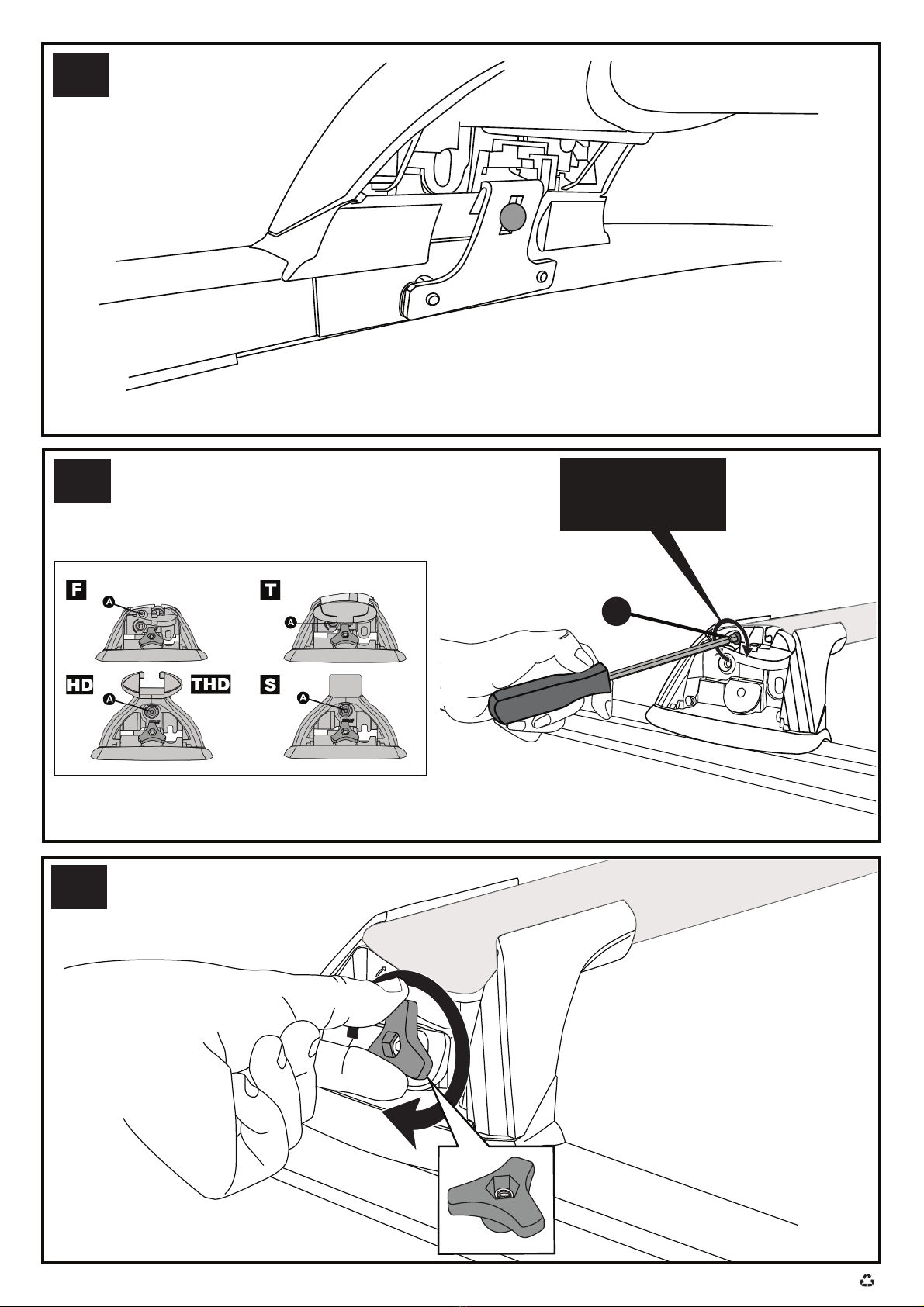

1. 2.

HD T

THD

PRESS

HD S

THD

8/11

23-13-683-Rev11

Please Recycle

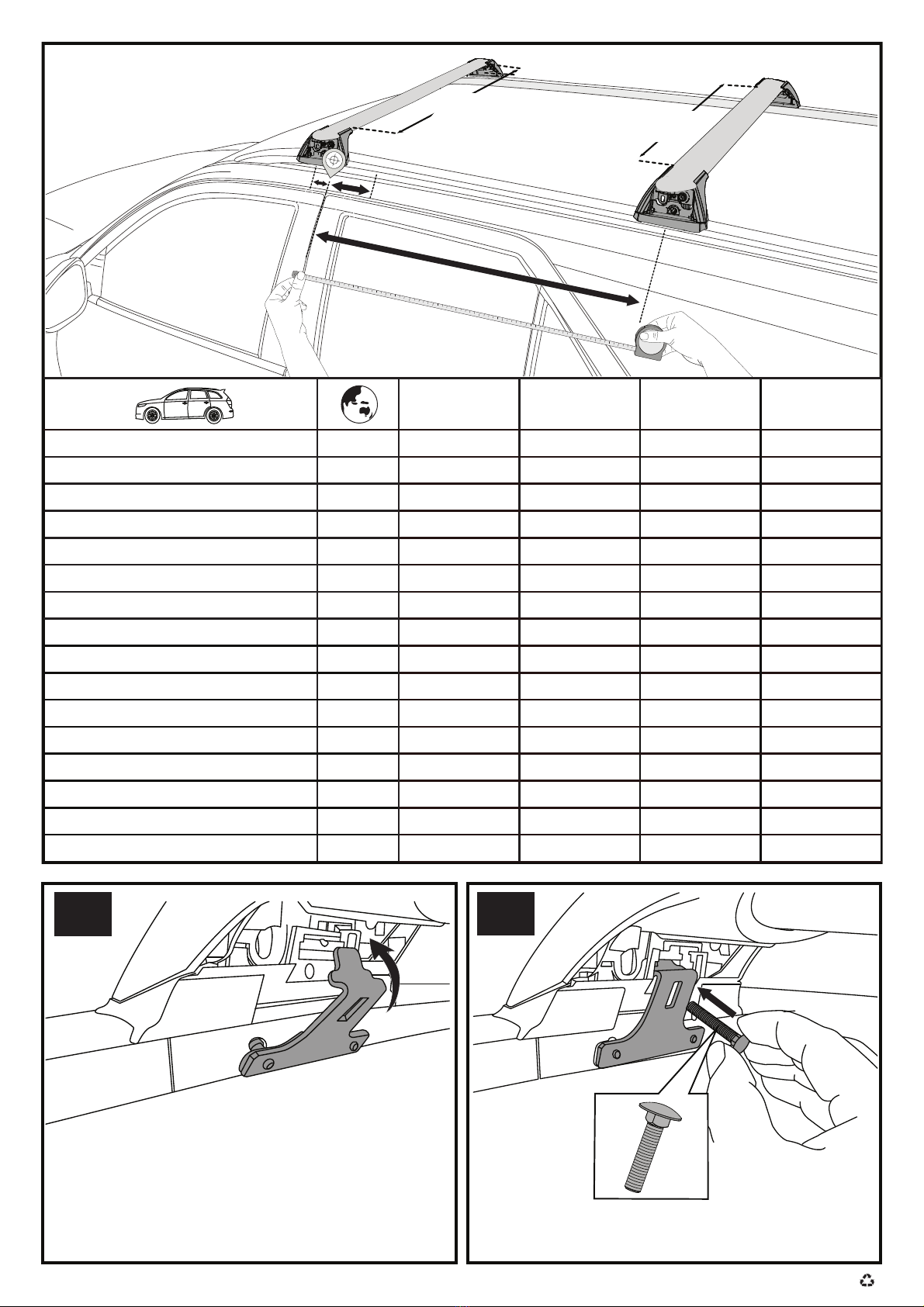

X1 X2 A B

Mitsubishi Eclipse Cross,5dr SUV 17-20 AU, NZ X = 870 mm (34 1/4”) X = 820 mm (32 1/4”) -A = 285 mm (11 2/8”) B = 455 mm (17 7/8”)

Mitsubishi Eclipse Cross,5dr SUV 17-21 EU X = 870 mm (34 1/4”) X = 820 mm (32 1/4”) -A = 285 mm (11 2/8”) B = 455 mm (17 7/8”)

Mitsubishi Eclipse Cross,5dr SUV 21+ AU, EU, NZ, ZA X = 880 mm (34 5/8”) X = 835 mm (32 7/8”) -A = 285 mm (11 2/8”) B = 450 mm (17 3/4”)

Mitsubishi Outlander, 5dr SUV Nov 12-15 NZ X = 914 mm (36”) X = 860 mm (33 7/8”) - B = 750 mm (29 3/4”)

Mitsubishi Outlander, 5dr SUV 13-14 CN X = 914 mm (36”) X = 860 mm (33 7/8”) - B = 750 mm (29 3/4”)

Mitsubishi Outlander, 5dr SUV 13-15 AU X = 914 mm (36”) X = 860 mm (33 7/8”) - B = 750 mm (29 3/4”)

Mitsubishi Outlander MKIII, 5dr SUV 13-15 EU X = 914 mm (36”) X = 860 mm (33 7/8”) - B = 750 mm (29 3/4”)

Mitsubishi Outlander, 5dr SUV 15-17 AU, EU, NZ, ZA X = 903 mm (35 1/2”) X = 853 mm (33 5/8”) - B = 750 mm (29 3/4”)

Mitsubishi Outlander, 5dr SUV 16-19 CN X = 903 mm (35 1/2”) X = 853 mm (33 5/8”) - B = 750 mm (29 3/4”)

Mitsubishi Outlander, 5dr SUV 18-21 EU X = 905 mm (35 5/8”) X = 860 mm (33 7/8”) A = 15 mm (5/8”) B = 765 mm (30 1/8”)

Mitsubishi Outlander, 5dr SUV 18-Sep 21 NZ X = 905 mm (35 5/8”) X = 860 mm (33 7/8”) A = 15 mm (5/8”) B = 765 mm (30 1/8”)

Mitsubishi Outlander, 5dr SUV 18-Oct 21 AU X = 905 mm (35 5/8”) X = 860 mm (33 7/8”) A = 15 mm (5/8”) B = 765 mm (30 1/8”)

Mitsubishi Outlander, 5dr SUV 18+ ZA X = 905 mm (35 5/8”) X = 860 mm (33 7/8”) A = 15 mm (5/8”) B = 765 mm (30 1/8”)

Mitsubishi Pajero Sport, 5dr SUV Oct 15-Feb 20 NZ X = 795 mm (31 1/4”) X = 765 mm (30 1/8”) A = 225 mm (8 7/8”) B = 955 mm (37 5/8”)

Mitsubishi Pajero Sport, 5dr SUV Dec 15-Feb 20 AU X = 795 mm (31 1/4”) X = 765 mm (30 1/8”) A = 225 mm (8 7/8”) B = 955 mm (37 5/8”)

Mitsubishi Pajero Sport, 5dr SUV Mar 20+ AU, NZ X = 805 mm (31 3/4”) X = 770 mm (30 3/8”) A = 225 mm (8 7/8”) B = 955 mm (37 5/8”)

-A

X1 X2

13 14

x4 x4

9/11

23-13-683-Rev11

Please Recycle

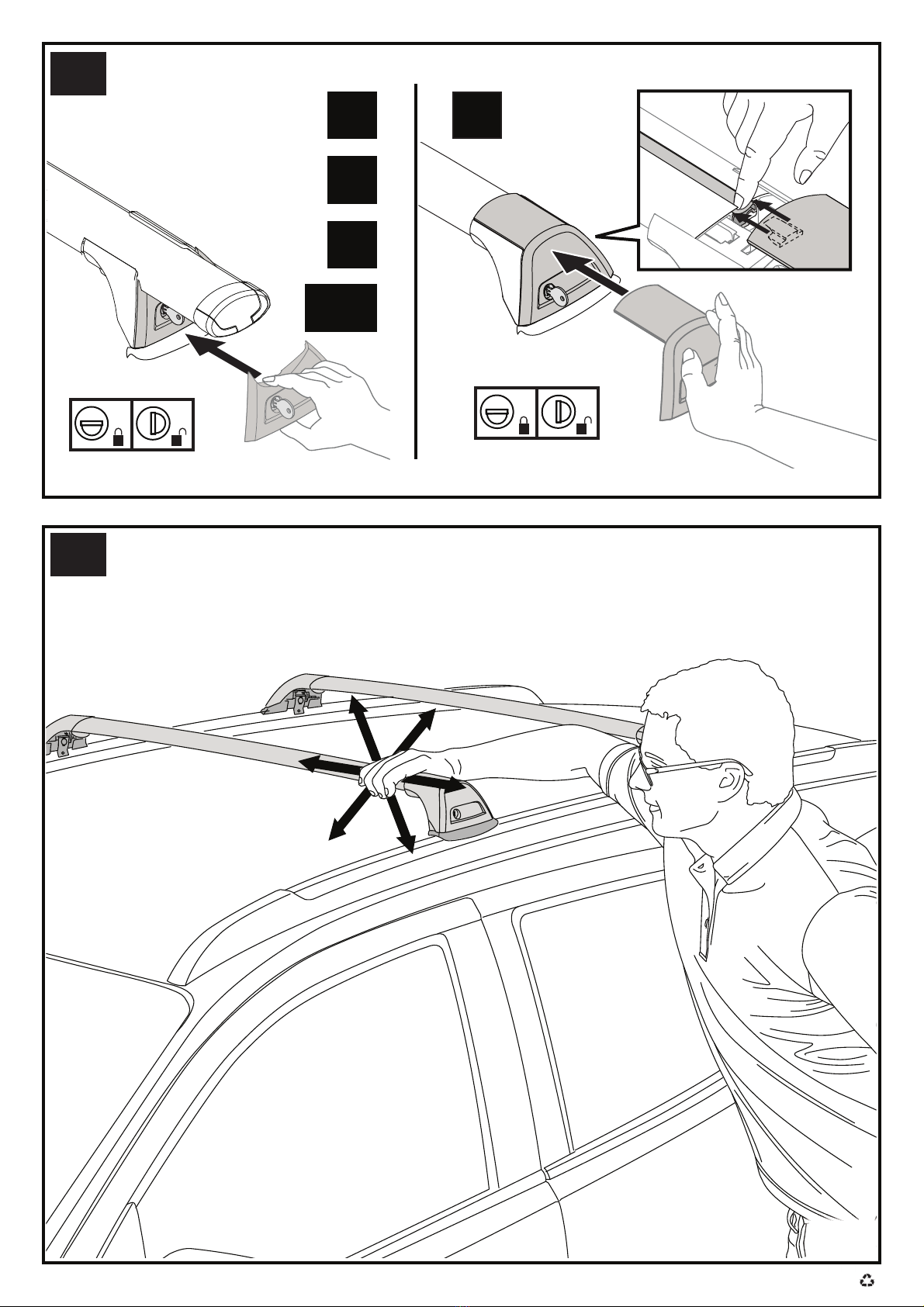

2 Nm

(18 lb-in)

10/11

23-13-683-Rev11

Please Recycle

THD
