Yale Real Living Technische Daten

1

P/N AYRD-210-INST-FUL Rev D

x4

x2

x3

#8-32 x 5/16"

Machine screws

#7 wood & #8-32

machine x 20mm

Combination screws

M6x47mm

Long through bolt

Yale Real Living™ Push Button Deadbolt

Installation and Programming Instructions

2

P/N AYRD-210-INST-FUL Rev D

Preparing Door

3

P/N AYRD-210-INST-FUL Rev D

O

x4

1

defaut

2-3/8" position

2-3/4" position

Installing Latch & Strike Plate

Press

Pull

optional

Bolt must be in retracted

(unlocked) position. Note

horizontal orientation of

mechanism.

4

P/N AYRD-210-INST-FUL Rev D

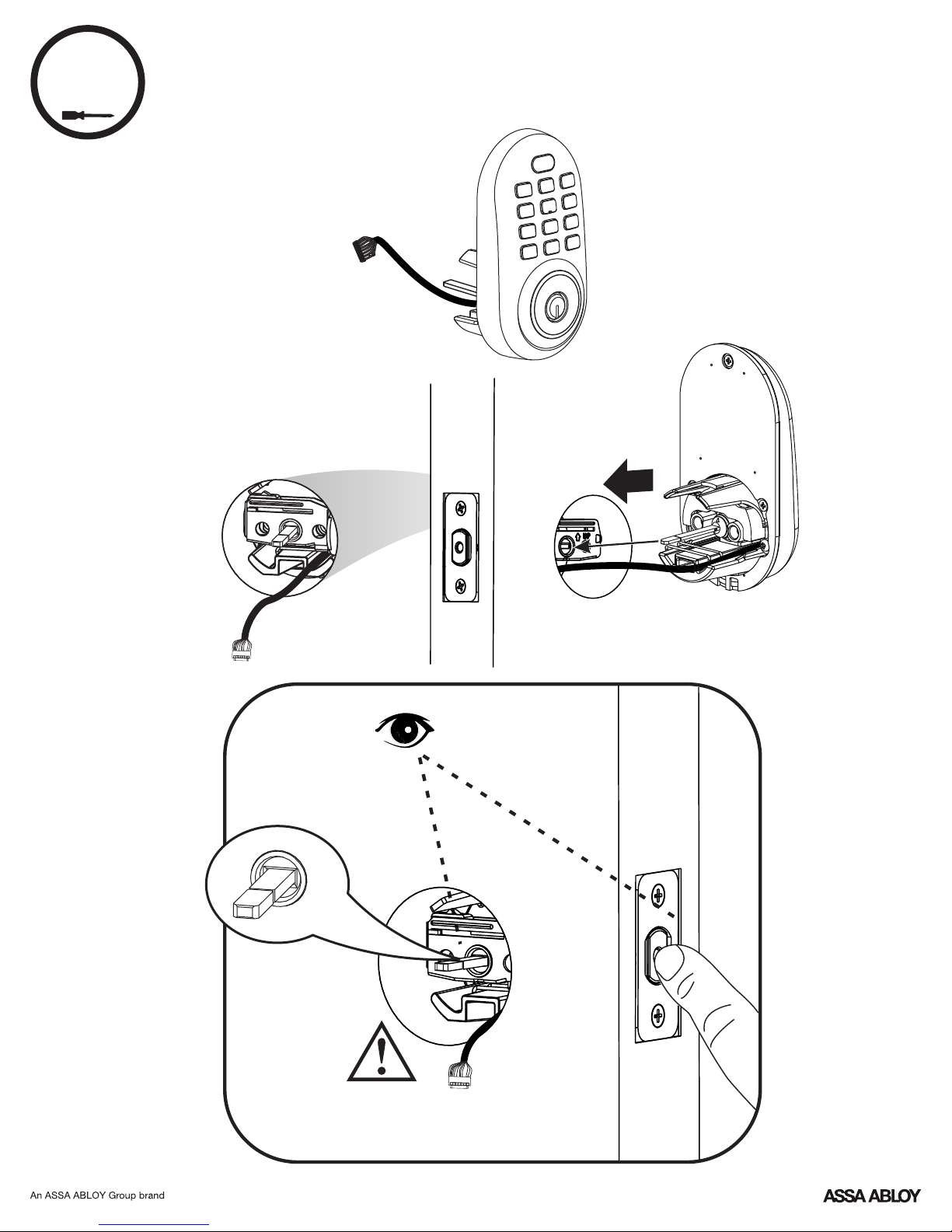

2Installing Keypad Escutcheon

Outside of DoorInside of Door

Bolt must be in retracted (unlocked)

position. Note horizontal orientation

of mechanism.

5

P/N AYRD-210-INST-FUL Rev D

x2

3Installing Interior Mounting Plate

Loosen screw to

remove cover.

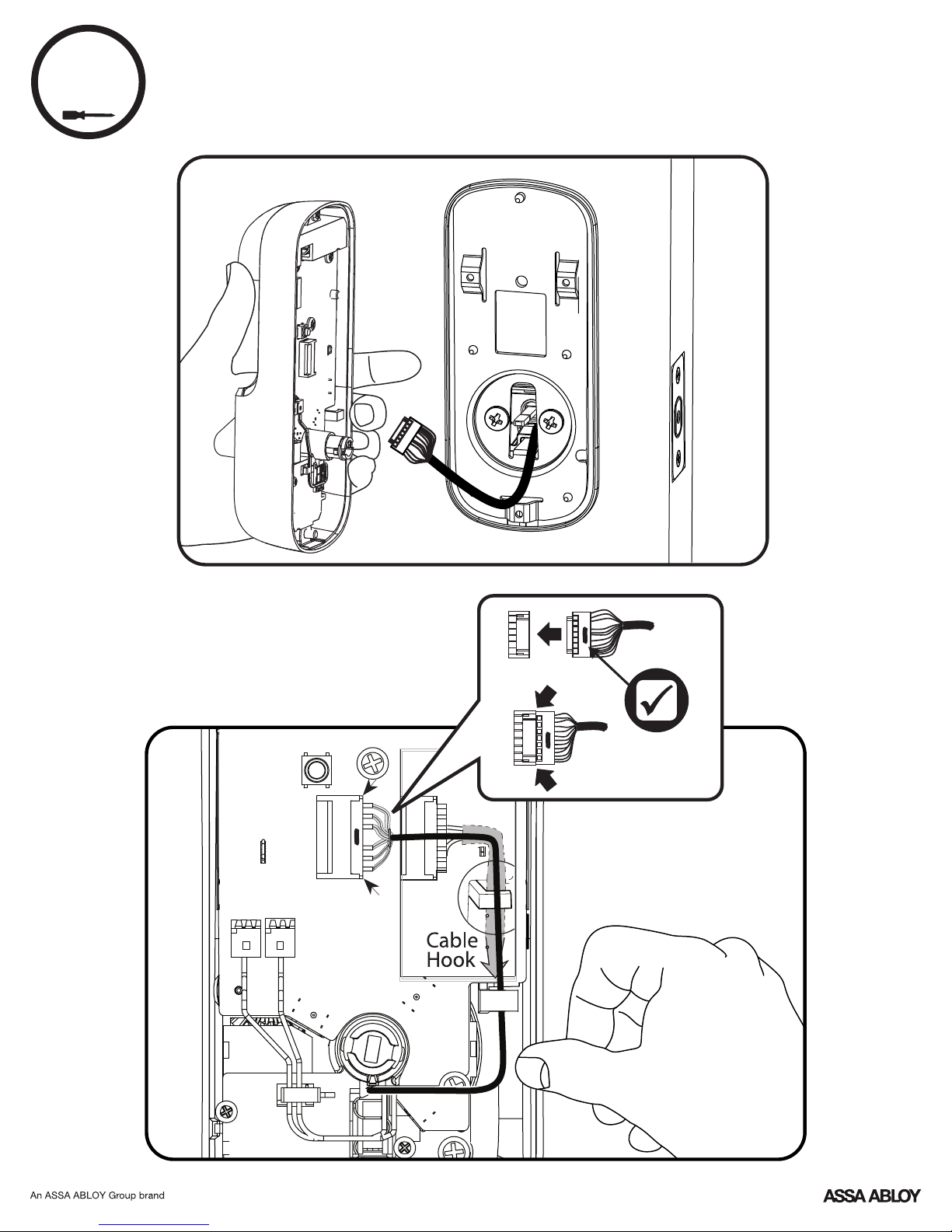

4Attaching the Cable Assembly

6

P/N AYRD-210-INST-FUL Rev D

7

P/N AYRD-210-INST-FUL Rev D

x3

5Installing Interior Escutcheon

8

P/N AYRD-210-INST-FUL Rev D

3

Testing Operation

Bolt must be in retracted

(unlocked) position before

installing AA batteries.

9

P/N AYRD-210-INST-FUL Rev D

2

Testing Operation

10

P/N AYRD-210-INST-FUL Rev D

6

7Installing Batteries & Cover

Congratulations, you've installed the Yale Real Living™ Push Button Deadbolt!

Turn sheet over for Programming Instructions to customize your product.

Installing Optional Radio Module

Tighten screw

to replace cover.

"Welcome to

Yale Real Living."
