Ameriwood HOME 34825 Bedienungsanleitung

WARNING ADVERTENCIA

Unit can tip over causing severe injury

or death.

Anchor unit to stud or wall.

DO NOT allow children to climb on unit.

Put heavy items on lower shelves or drawers.

Read and follow all assembly instructions.

Este mueble puede caerse por encima

causando daño serio o la muerte

Anolar el mueble a un espárrago muro.

NO dejar que los niños suben por encima del mueble.

Poner los articulos mas pesados en los tableros o cajones inferiores.

Leer y sequir todos de los instucciones para el montaje.

STOP

ALTO

DO NOT RETURN PRODUCT TO THE STORE

NO REGRESAS ESTA PRODUCTO A LA TIENDA

Individual stores do not stock parts.

Las tiendas no tiene partes.

If a part is missing or damaged, please visit our website or call our toll-free customer

service line. We will gladly ship your replacement parts FREE of charge.

Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o

llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos

sus repuestos sin cargo adicional, serán totalmente gratis.

Need Parts or

Assistance?

Nesacitas partes o

Asistancia?

WWW.AMERIWOODHOME.COM/PARTS

or call toll free:

o llame a nuestra línea gratis: 1-800-489-3351

For prompt, reliable service; please have your assembly manual ready.

Para servicio mas rapido y reliable por favor tenga esta manual listo.

-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA-

B34348250

34825

Please Recycle

Recicle Por Favor

Date of Purchase:___/___/____

Lot Number:

"THIS INSTRUCTION BOOKLET

CONTAINS IMPORTANT SAFETY

INFORMATION. PLEASE READ AND

KEEP FOR FUTURE REFERENCE".

B34348250

3 /12

www.ameriwoodhome.com

PARTS - PIEZAS

left panel

panel izquierdo

334825013

right panel

panel derecho

334825023

shelf

tablero

334825041

top

cima

334825032

bottom

fondo

334825051

kick

puntapie

334825071

2 adjustable shelves

2 tableros ajustables

334825060

2 doors

2 puertas

334825082

back panel

panel trasero

K3482500

1 1

#A84000

safety strap kit

estuche de cunturon de seguridad

2 2

#A52380

pull

tirador

4 6

#A22610

cam bolt

perno de le leva

#A21520

compression dowel

clavija de compresion

A22620

cam lock

cerradura de leva

3 6

x6 4

#A53510

angle bracket

anaquel del ángulo

B34348250

4 /12

www.ameriwoodhome.com

PARTS - PIEZAS

#A12105

7/16" pan head

cabeza redondo 7/16"

x8 8

#A80250

shelf support

soporte de tablero

x9 4

#A17250

5/8" bolt

5/8" tornillo

x10 30

#A21110

nail

clavo

11 4

#A60010

hinge

bisagra

12 2

#A31000

magnetic catch kit

equipo de la captura magnetico

12a

12b 12c

12d

3½ turn to fully

lock.

½ se vuelven a

totalmente

cerradura.

½ tour pour

verrouiller

complètement.

Tighten to fully seat. Do not over

tighten.

Apriétese a totalmente asiento. No

haga encima de apriétese.

Serrez pour mettre le siège bien en

place. Ne pas trop serrer.

Proper orientation of cam.

La orientación apropiada de leva.

Bonne orientation de la came.

This illustration shows how the CAM fastening system works.

Esta ilustración muestra el sistema de fijación de leva y como funciona.

Cette illustration montre le système de fixation CAME et son fonctionnement.

Lock

Apretar

Serrer

B34348250

5 /12

www.ameriwoodhome.com

Approx.

7/16"

finished edge

acadado borde

finished edge

acadado borde

4 4

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

B34348250

6 /12

www.ameriwoodhome.com

x5 4

Approx.

7/16"

1 1

12 2

12a

12b

12a

finished edge

acadado borde

finished edge

acadado borde

6 4x x

B34348250

7 /12

www.ameriwoodhome.com

finished edge

acadado borde

finished edge

acadado borde 1st

2nd

3rd

UNLOCKLOCK

APRETAR

DESAPRETAR

B34348250

8 /12

www.ameriwoodhome.com

raw surface

supericie cruda

product collapse, and/or serious injury.

S'il vous plaît assurez-vous que les Derrières sont attachés

solidement. Tous les clous doivent être conduits dans les

parties droit et doivent être serrés fermement. Échec de

faire donc pourrait causer instabilité, chute subite du

produit, and/or blessure sérieuse.

tightened firmly. Failure to do so could cause instability,

All nails must be driven into the parts straight and

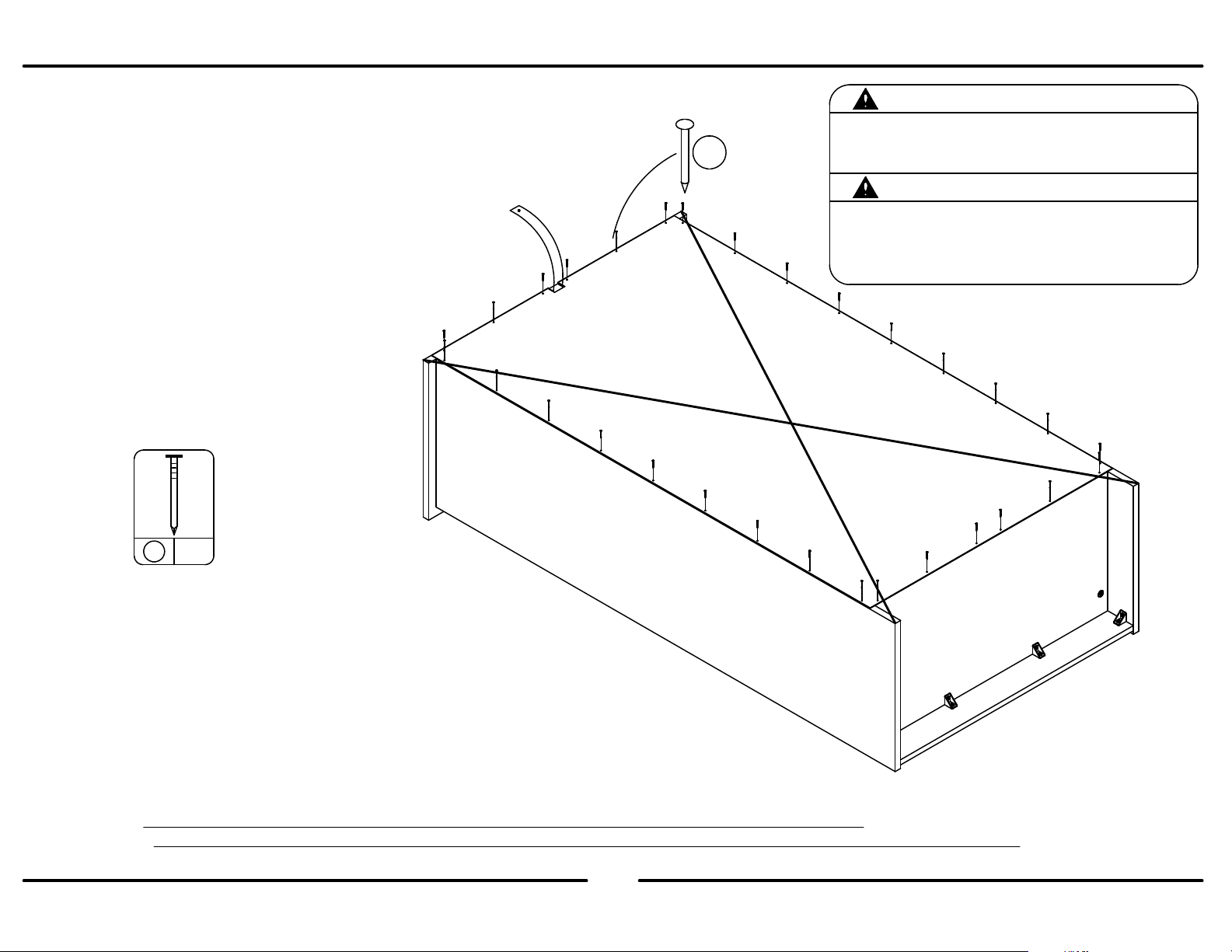

Please make sure that the Backs are attached securely.

AVERTISSEMENT

WARNING

10 x 30

Flush the edge of the back panel with the bottom edge of the bottom. Align squarely

and nail straight through into back edges.

Alinie el borde del panel trasero con el borde inferior del estante inferior. Alinee en

ángulo recto y clave derecho dentro o en los bordes traseros.

IMPORTANT!

THE BACK PANEL IS A STRUCTURAL PART OF THIS UNIT AND MUST BE INSTALLED PROPERLY.

IMPORTANTE!

EL PANEL TRASERO ES UNA PARTE ESTRUCTURAL DE ESTA UNIDAD Y DEBE SER INSTALADO CORRECTAMENTE.

Assure that the unit is square.

Distance from corner to corner must be equal as

shown.

Asegura que el unidad is cuadrada.

Distancia de esquina a esquina debe ser igual

como se muestra por favor.

B34348250

9 /12

www.ameriwoodhome.com

2 2

11 4

12 2

12d

12c

12d

12c

x9 4

B34348250

10 /12

www.ameriwoodhome.com

8 8x

Door adjustment:

The hinge holes and magnetic catch

holes are slotted for door adjustment.

El ajuste de la puerta:

La bisagra agujerea y los agujeros de

la captura magnéticos son los slotted

para el ajuste de la puerta.

Location of strike plate.

La situación de plato de la huelga.
