BGS technic 8216 Bedienungsanleitung

Art. 8216

Motor-Einstell-Werkzeugsatz VW 2,4 & 2,5 Diesel

ALLGEMEIN

Dieser Motor-Einstellsatz ermöglicht eine Kontrolle und ein Einstellen der Motorsteuerzeiten und ist

passend für die VW Modelle Transporter 2.4D (95-03), Crafter 2.5TDI (06-09) und LT Modelle mit

Motorkennbuchstaben AAB, AJA, BJJ, BJK, BJL, BJM.

SICHERHEITSHINWEISE

xVerwenden Sie das Werkzeug nicht, wenn Teile fehlen oder beschädigt sind.

xLegen Sie das Werkzeug niemals auf die Fahrzeug-Batterie. Gefahr von Kurzschluss.

xVorsicht bei Arbeiten an laufenden Motoren. Lose Kleidung, Werkzeuge und andere Gegenstände

können von drehenden Teilen erfasst werden und zu schweren Verletzungen führen.

xHalten Sie Kinder und andere unbefugte Personen vom Arbeitsbereich fern.

xVorsicht bei Arbeiten an heißen Motoren, es besteht Verbrennungsgefahr!

xEntfernen Sie vor der Reparatur den Zündschlüssel, so verhindern Sie ein versehendliches

Starten des Motors und einen dadurch entstehenden Motorschaden.

xDiese Anleitung dient als Kurzinformation und ersetzt keinesfalls ein Werkstatthandbuch.

xVerwenden Sie immer eine fahrzeugspezifische Serviceliteratur. Aus dieser entnehmen Sie bitte

technische Angaben wie Drehmomentwerte, Hinweise zur Demontage/Montage, usw.

xNach erfolgter Reparatur bzw. vor dem Starten den Motor min. 2 Umdrehungen von Hand drehen

und die Steuerzeiten erneut überprüfen.

xVerwenden Sie keine Reinigungsmittel zum Reinigen von Zahnriemen, Zahnrädern oder Rollen

xDrehen Sie den Motor nur in normaler Drehrichtung (im Uhrzeigersinn soweit nicht anders

angegeben)

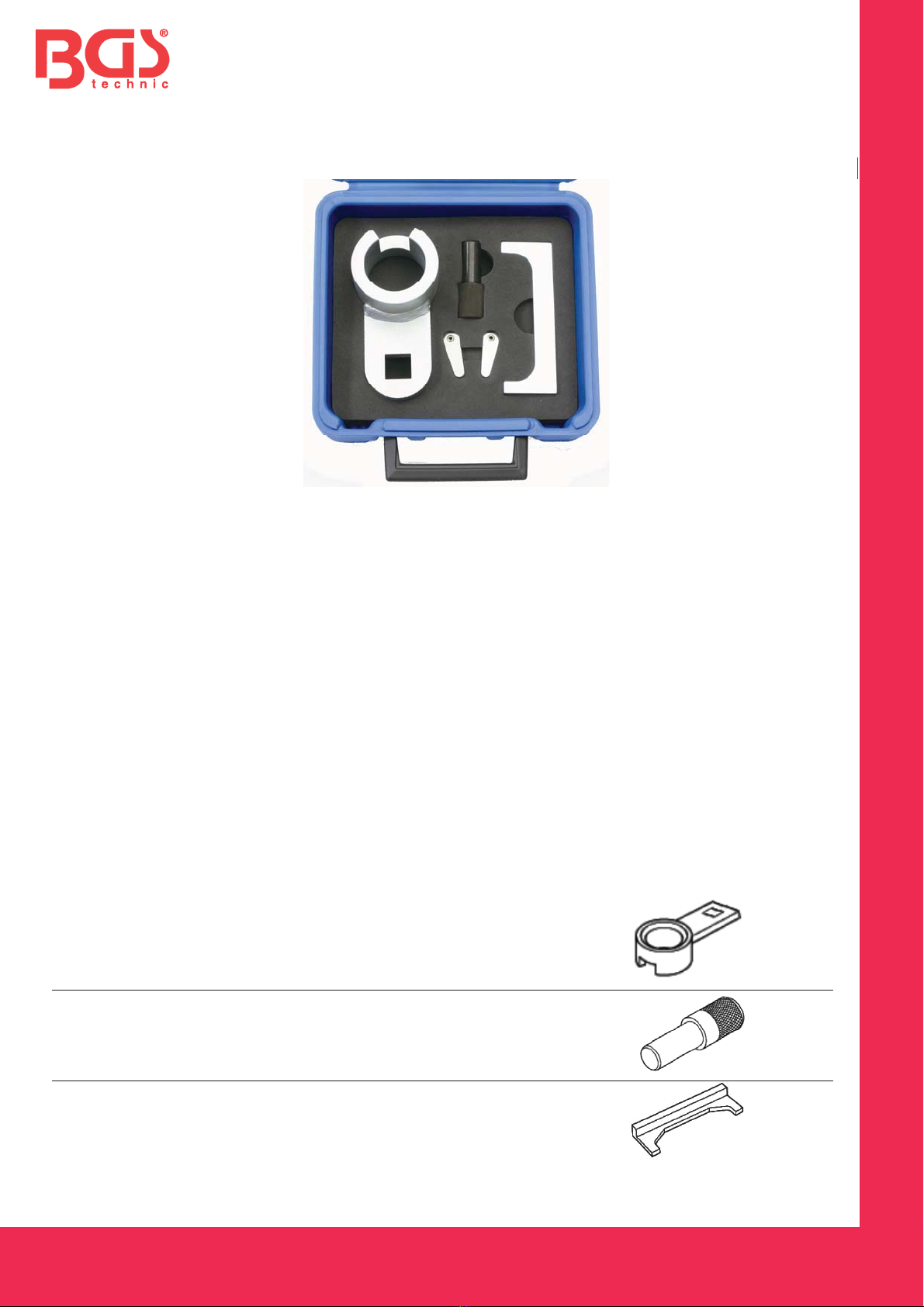

WERKZEUGE

Kurbelwellen-Gegenhalter

zu verwenden wie

OEM T10025

Pumpenrad-Arretierung

zu verwenden wie

OEM 2064

Nockenwellen-Lineal

zu verwenden wie

OEM 2065A

ANWENDUNG

Wird verwendet als Gegenhalteschlüssel beim Lösen und

Befestigen der Zentralverschraubung am

Schwingungsdämpfer verwendet.

Hinweis: Pumpenrad- und Nockenwellen-Arretierung niemals

als Gegenhalter beim Lösen oder Festziehen der

Schwingungsdämpfer-Zentralschraube verwenden. Benutzen

Sie ausschließlich den Gegenhalter für diesen Zweck.

Wird zum Justieren der Einspritzpumpe verwendet.

Eine Feinjustierung der Einspritzpumpe muss gegebenenfalls

durch Verdrehen der Pumpe vorgenommen werden.

Dient zur Einstellung der Nockenwellen.

Nockenwelle drehen bis eine Seite des Lineals auf der

Dichtfläche aufliegt.

Auf der gegenüberliegenden Seite das Spiel zwischen Lineal

und Dichtfläche mit der Blattlehre messen.

Nockenwelle so ausrichten, dass Blattlehren mit halbiertem

Spielmaß auf beide Seiten zwischen Lineal und Dichtfläche

passen.

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F56essartSresukreveL ax +49 (0) 2191 / 46438-40

ed.lhatsws@ofni:liaM-EdiehcsmeR79824-D

Instruction Manual

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

Art. 8216

Engine Timing Tool Set VW 2,4 & 2,5 Diesel

GENERAL

This timing tool set enables checking and adjusting of the engine timing and is suitable for VW models

Transporter 2.4D (95-03), Crafter 2.5TDI (06-09) and LT models with engine codes AAB, AJA, BJJ,

BJK, BJL, BJM.

SAFETY ADVICE

xDO NOT use the set if any parts are missing or damaged.

xNever lay tools on the vehicle's battery. This may short the terminals together.

xBe careful when working on running engines. Loose clothes, tools and other things can be caught

up in revolving parts which may lead to serious injuries.

xKeep children and other unauthorised persons away from the working area.

xBe careful when working on hot engines – risk of burn!

xRemove the ignition key before repair so that the engine will not start unintentionally.

xThis manual is just brief information and will not replace a garage handbook.

xAlways consult specific service literature for information about torques, assemblies and

disassemblies etc.

xAfter any successful maintenance and before starting the engine, you should rotate the engine for

two turns manually to check the new control time.

xDo not use cleaning fluids on belts, sprockets or rollers

xTurn the engine in the normal direction (clockwise unless stated otherwise)

TOOLS

Crankshaft Counterholder

to be used as

OEM T10025

Pump Locking Tool

to be used as

OEM 2064

Crankshaft Adjusting Tool

to be used as

OEM 2065A

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F56essartSresukreveL ax +49 (0) 2191 / 46438-40

ed.lhatsws@ofni:liaM-EdiehcsmeR79824-D

Instruction Manual

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

INSTRUCTIONS

Use this tool to hold the Crankshaft Pulley Flange during

loosening the pulley flange centre bolt.

Note: Do not release the pulley flange centre bolt during the

camshaft and crankshaft timing tools are in place.

Always use the counterholder during loosen the centre bolt.

Use this tool to adjust the injector pump wheel.

A fine adjustment of the injection pump must be made, where

appropriate, by turning the pump.

The tool is used to adjust the camshafts.

Turn the camshaft until one side of the tool on the sealing

surface rests.

Measure the clearance between the tool and the sealing

surface with the feeler gauge on the opposite side.

Aligning the camshaft so that feeler gauge fits with half

clearance on both sides between ruler and sealing surface.

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F56essartSresukreveL ax +49 (0) 2191 / 46438-40

ed.lhatsws@ofni:liaM-EdiehcsmeR79824-D

Instruction Manual

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

Art. 8216

Set de sincronización motores VW 2,4 & 2,5 Diesel

GENERAL

Este set de sincronización es válido para comprobar y ajustar la sincronización del motor para

modelos VW Transporter 2.4D (95-03), Crafter 2.5TDI (06-09) y LT con motores de código AAB, AJA,

BJJ, BJK, BJL, BJM.

AVISOS ED SEGURIDAD

xNO USE el set si alguna parte está dañada o se pierde.

xNunca deje las herramientas sobre la bacteria del vehículo. Esto puede provocar un cortocircuito

al unir los terminales.

xTenga cuidado cuando trabaje con motores encendidos. La ropa floja, herramientas y otras cosas

pueden engancharse en las partes móviles lo cual puede causar serias lesiones.

xMantenga a los niños y a las personas no autorizadas lejos de la zona de trabajo.

xTenga cuidado cuando trabaje con motores calientes. Riesgo de quemaduras.

xQuite el contacto antes de comenzar la reparación, así evitará que se produzcan encendidos

accidentales.

xEste manual solo aporta información y no sustituye a ningún libro técnico.

xConsulte siempre los libros específicos para informarse de las torsiones, montajes, desmontajes,

etc.

xTras toda reparación y antes de encender el motor, debe girar el motor dos vueltas manualmente

para comprobar la nueva sincronización.

xNo use limpiadores sobre las correas, piñones, o rodillos.

xGire el motor en dirección normal (sentido de las agujas del reloj)

HERRAMIENTAS

Contrasoporte de cigüeñal

Para usar como

OEM T10025

Herramienta de bloqueo de la

bomba

Para usar como

OEM 2064

Herramienta de ajuste del árbol

de levas

Para usar como

OEM 2065A

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F56essartSresukreveL ax +49 (0) 2191 / 46438-40

ed.lhatsws@ofni:liaM-EdiehcsmeR79824-D

Instruction Manual

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

INSTRUCCIONES

Use esta herramienta para sostener el borde de la polea del

cigüeñal mientras suelta el perno central de la polea.

Nota: no suelte el perno central de la polea mientras las

herramientas están en el cigüeñal y el árbol de levas.

Use siempre el contrasoporte mientras suelta el perno central.

Use esta herramienta para ajustar la arandela del inyector de

la bomba..

Un pequeño ajuste de la inyección de la bomba puede

hacerse girando la bomba.

La herramienta se usa para ajustar el árbol de levas.

Gire el árbol de levas a un lado hasta que un lado de la

herramienta selle la superficie.

Mida el espacio entre la herramienta y la superficie de sellado

con el calibrador de espesores por el lado opuesto.

Alinee el árbol de levas de modo que el calibrador encaje

libremente en ambos lados entre la regla y la superficie de

sellado.
