 SONDE TACHYMÉTRIQUE

 TACHOMETER PROBE

 DREHZALMESSGEBER

 SONDA TACHIMETRICA

 SONDA TAQUIMETRICA

C.A 1711

FRANÇAIS

ENGLISH

DEUTSCH

ITALIANO

ESPAÑOL

Notice de fonctionnement

User’s manual

Bedienungsanleitung

Manuale d’uso

Manual de instrucciones

Français

English.............................................................................9

Deutsch............................................................................15

Italiano .............................................................................21

Español............................................................................27

ATTENTION, risque de DANGER !

Consultez la notice de fonctionnement avant d’utiliser

l’appareil.

Dans la présente notice de fonctionnement, les

instructions précédées de ce symbole, si elles ne sont

pas bien respectées ou réalisées, peuvent

occasionner un accident corporel ou endommager

l’appareil et les installations.

Radiations laser, ne regardez pas dans le faisceau

LASER.

Puissance LASER < 1mW.

Longueur d'onde 650mm.

LASER classe II, selon norme IEC 60825-1:2001.

Vous venez d’acquérir une sonde tachymétrique

C.A 1711 et nous vous remercions de votre confiance.

Pour obtenir le meilleur service de votre appareil

 Lisez attentivement cette notice de fonctionnement

 Respectez les précautions d’emploi

Français

PRÉCAUTIONS D’EMPLOI

 Ne placez pas la sonde sur ou à proximité d’objet

ont la température est > à 65°C / 150°F.

 Si la sonde est soumise à une forte variation de

température ambiante, après stabilisation de la

température, attendez 20 minutes avant de

reprendre la mesure.

 Ne dirigez pas le faisceau laser du C.A 1711 vers

les yeux.

 Respectez les conditions d’environnement climatique

(voir § 4).

 Maintenez la lentille en parfait état de propreté.

Français

SOMMAIRE

1PRÉSENTATION......................................................5

2DESCRIPTION .........................................................5

3UTILISATION ...........................................................5

3.1 Paramétrage de l’analyseur de puissance C.A 8220

..............................................................................5

3.2 Mesure ..................................................................6

3.3 Précaution de mesure ...........................................6

4SPÉCIFICATIONS....................................................7

5MAINTENANCE ET ENTRETIEN ............................7

5.1 Remplacement de la pile.......................................7

5.2 Nettoyage de la lentille..........................................7

5.3 Nettoyage du boîtier..............................................8

5.4 Vérification métrologique.......................................8

5.5 Réparation.............................................................8

6GARANTIE ...............................................................8

7POUR COMMANDER ..............................................8

Français

1 PRÉSENTATION

La sonde tachymétrique C.A 1711 émet un faisceau laser

sur une cible réfléchissante puis convertit la lumière

réfléchie en impulsion de tension.

Pour effectuer la mesure, la sonde C.A 1711 doit être

raccordée à analyseur de puissance Chauvin-Arnoux C.A

8220. Le bouton du commutateur doit être positionné sur

RPM.

Le C.A 8220 mesure l’intervalle de temps entre chaque

impulsion du signal et en déduit la vitesse de rotation en

tour par minute.

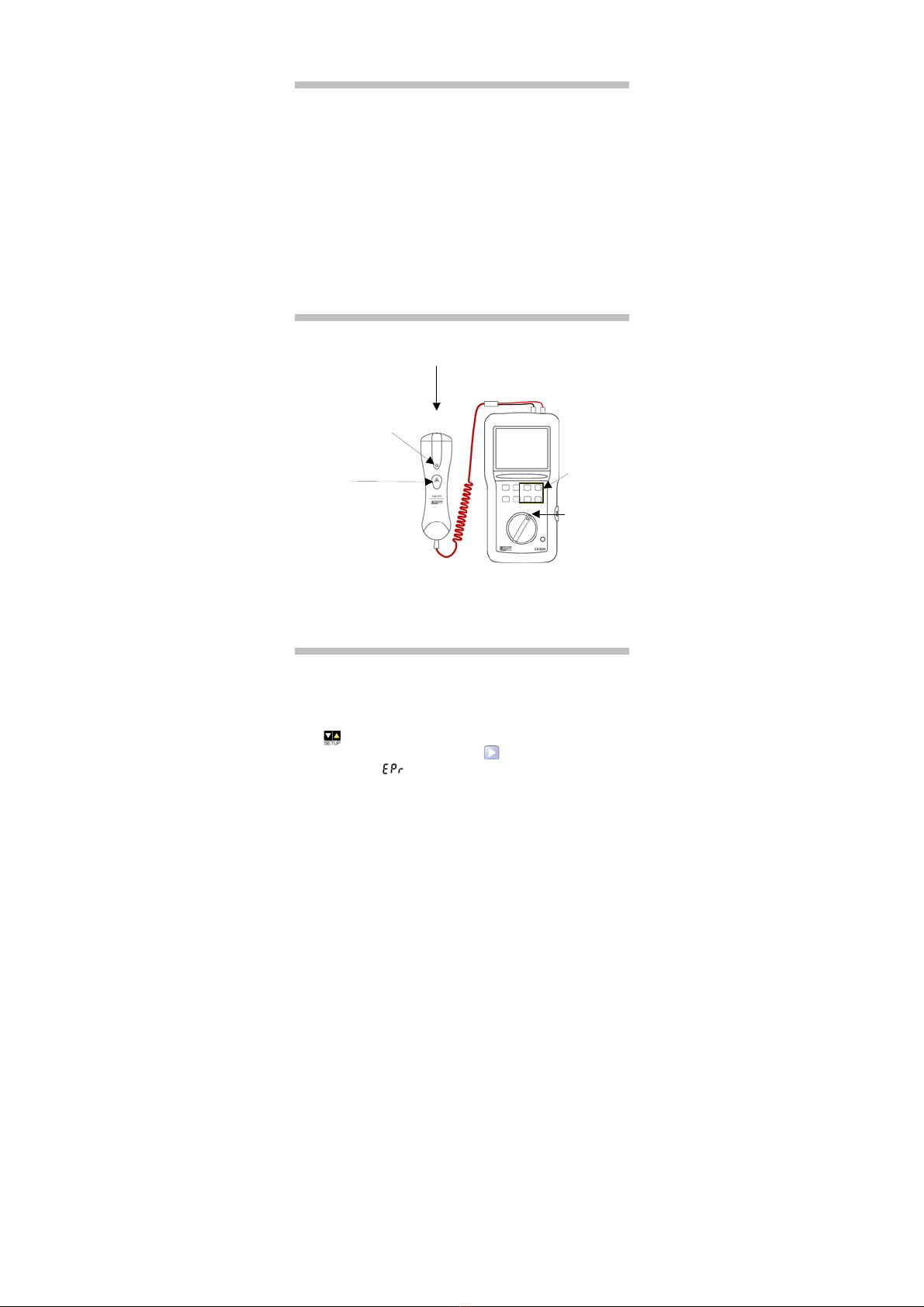

2 DESCRIPTION

3 UTILISATION

3.1 PARAMETRAGE DE L’ANALYSEUR DE

PUISSANCE C.A 8220

Le paramétrage s’effectue en 2 temps :

 Positionnez le commutateur du C.A 8220 sur le mode

 Appuyez 2 fois sur la touche pour afficher le

paramètre (event per revolution ou événement par

tour). Ce paramètre indique au C.A 8220 le nombre

d’impulsions reçues par tour de rotation de la pièce en

mouvement.

Voyant d’état de la pile

Allumé : pile déchargée

Eteint : état correct

Bouton de mise en

marche

Touches de

paramétrage

Commutateu

Fonction RPM

Not

: si, en appuyant

sur le bouton les voyants

restent éteints, la pile est

déchargée ou manquante

Capteur de mesure de

tour/minute

Français

Réglez la valeur souhaitée (entre 1 et 99) en appuyant sur

les touches blanche ou jaune. Ce réglage permet de lire

directement la mesure sur l’écran d’affichage du C.A 8220.

Exemple : Si vous posez 2 morceaux d’adhésifs

réfléchissants sur la pièce, réglez le paramètre sur 2.

 Appuyez sur la touche pour afficher le paramètre

(threshold ou seuil). Ce paramètre définit le seuil

de détection des impulsions appliquées à l’entrée du

C.A 8220.

 Réglez le paramètre sur 1.1V en appuyant sur les

touches blanche ou jaune.

3.2 MESURE

 Après avoir paramétré le C.A 8220, positionnez le

commutateur sur la fonction

 Raccordez les deux fiches de la sonde C.A 1711 à

l’entrée tension du C.A 8220 en respectant la polarité.

 Collez un ou plusieurs morceau(x) d’adhésif

réfléchissant sur la pièce tournante.

Remarque : Pour obtenir une mesure stable quand la

pièce tourne lentement, collez sur la pièce plusieurs

adhésifs réfléchissants à égale distance les uns des

autres

 Pointez la sonde C.A 1711 vers la pièce tournante à

une distance comprise entre 5cm et 30cm et appuyez

sur le bouton de mise en marche jaune.

 Ajustez la direction de la sonde pour que le faisceau

laser coïncide avec le (ou les) adhésif(s)

réfléchissant(s).

Remarque : le faisceau doit frapper perpendiculairement

la surface de l’adhésif pour que le rayon réfléchi puisse

être capté par la sonde C.A 1711.

 Lisez la mesure en RPM indiquée sur l’écran

d’affichage du C.A 8220.

3.3 PRECAUTION DE MESURE

 Par mesure de sécurité, maintenez la sonde à

distance des pièces tournantes.

 Si la sonde semble donner des indications incorrectes,

vérifiez l’état de la lentille : elle peut être obstruée par

de la condensation ou de la poussière. Nettoyez en

suivant les instructions d’entretien (voir § 5.2).

 N’effectuez pas de mesure en direction d’un éclairage

à tube fluorescent, les résultats risquent d’être

incohérents.

Français

4 SPÉCIFICATIONS

Condition d’environnement

Utilisation à l’intérieur et à l’extérieur

Domaine d’utilisation 0 à +50°C < 80% HR

Stockage (sans pile) -20°C à +60°C, 0 à 80% HR

Caractéristiques constructives

Domaine de mesure spécifié 6 à 120000RPM

Précision +/- 0,5%

Signal de sortie Impulsion par tour

Distance de détection 50 à 300mm

Alimentation pile 9V (6LF22)

Consommation approx. 15mA

Dimensions

Poids

164 x 50 x 40mm

182g (avec pile)

IP 53 selon IEC 60529:1992

IK 04 selon IEC 50102:1995

Conformité aux normes internationales

Sécurité : IEC 61010-1 : 2001 : Règles de sécurité

pour appareils électriques de mesurage, de régulation et de

laboratoire.

IEC 60825-1 : 2001 : Sécurité des appareils

à laser Partie 1 : Classification des matériels, prescriptions

et guide de l’utilisateur.

Compatibilité électromagnétique

IEC 61326-1 : 1997 ; A1 : 1998 ; A2 : 2001 : Matériels de

mesure, de commande et de laboratoire – Prescriptions

relatives à la CEM.

5 MAINTENANCE ET ENTRETIEN

Pour la maintenance, utilisez seulement les pièces de

rechange qui ont été spécifiées. Le fabricant ne pourra être

tenu pour responsable de tout accident survenu suite à une

réparation effectuée en dehors de son service après-vente

ou des réparateurs agréés.

5.1 REMPLACEMENT DE LA PILE

 Ouvrez le couvercle situé au dos de l’appareil.

 Remplacez la pile usée par une pile 9V (6LF22).

5.2 NETTOYAGE DE LA LENTILLE

 Enlevez la poussière avec une poire de dépoussiérage

propre.

 Otez avec soin les particules restantes avec un chiffon

propre et doux.

Français

 Nettoyez délicatement la lentille avec un chiffon doux

et humide. Laissez sécher à l’air libre.

Ne pas utiliser de solvant.

5.3 NETTOYAGE DU BOITIER

Nettoyez le boîtier avec un chiffon légèrement imbibé d’eau

savonneuse. Rincez avec un chiffon humide.

Ne pas utiliser de solvant.

5.4 VERIFICATION METROLOGIQUE

Comme tous les appareils de mesure ou d’essais, une

vérification périodique est nécessaire.

Nous vous conseillons au moins une vérification annuelle

de cet appareil. Pour les vérifications et étalonnages,

adressez-vous à nos laboratoires de métrologie accrédités

COFRAC ou aux agences MANUMESURE.

Renseignements et coordonnées sur demande :

Tél : 02 31 64 51 43 Fax : 02 31 64 51 09

5.5 REPARATION

 Réparation sous garantie et hors garantie.

Adressez vos appareils à l’une des agences régionales

MANUMESURE, agréées CHAUVIN ARNOUX.

Renseignements et coordonnées sur demande :

Tél : 02 31 64 51 43 Fax : 02 31 64 51 09

 Réparation hors de France métropolitaine.

Pour toute intervention sous garantie ou hors garantie,

retournez l’appareil à votre distributeur.

6 GARANTIE

Notre garantie s’exerce, sauf stipulation expresse, pendant

douze mois après la date de mise à disposition du matériel

(extrait de nos Conditions Générales de Vente,

communiquées sur demande).

7 POUR COMMANDER

C.A 1711............................................................P01102082

Le C.A 1711 est livré avec une pile 9V (6LF22), des bandes

d’adhésif réfléchissant à découper et la notice de

fonctionnement.

Rechanges :

Films rétro-réfléchissants...................................P01100797

English

CAUTION - DANGER!

Refer to the operating instructions before using the

device.

Laser radiation, do not look at the LASER beam.

LASER power < 1mW.

650 mm wavelength

Class II LASER, as per IEC 60825-1:2001 standard.

PRECAUTIONS FOR USE

 Do not place the probe on or near objects with a

temperature of over 65°C/150°F.

 If the probe is subjected to strong ambient temperature

variations, wait 20 minutes after stabilization before

resuming measurement.

 Keep the C.A 1711 laser beam away from your eyes.

 Comply with operating environment conditions (see §

 Keep the lens perfectly clean

English

CONTENTS

1PRESENTATION....................................................11

2DESCRIPTION .......................................................11

3USE.........................................................................11

3.1. SETTING the C.A 8220 power analyser.........11

3.2. Measuring........................................................12

3.3. Measurement precaution.................................12

4SPECIFICATIONS..................................................12

5MAINTENANCE .....................................................13

5.1 Replacing the Battery..........................................13

5.2 Cleaning the lens ................................................13

5.3 Cleaning the casing.............................................13

6WARRANTY...........................................................13

7TO ORDER.............................................................14

Inhaltsverzeichnis

Sprachen:

Andere Chauvin Arnoux Messgerät Handbücher

Chauvin Arnoux

Chauvin Arnoux MEMO MD32 Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux C.A 6513 Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux ORITEL RW 511 Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux C.A 1246 Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux AEMC 6527 Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux pel 102 Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux B102 Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux BPt1 Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux MiniFLEX MA200 Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux C.A 6549 Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux C.A 6240 Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux CA 8345 Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux E1N Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux PHYSICS line C.A 832 Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux CA834 Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux Enerdis mDIGI2-P Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux F 65 Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux PAC 10 Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux C.A 1621 Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux C.A 403 ZERO GALVANOMETER Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux C.A 41 Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux Metrix MX 409 Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux DigiFLEX MA400D Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux HandScope CA 922 Bedienungsanleitung

Beliebte Messgerät Handbücher anderer Marken

Suaoki

Suaoki D40 Bedienungsanleitung

Elster

Elster BK-G1.6 Bedienungsanleitung

Endress+Hauser

Endress+Hauser Deltabar FMD71 Handbuch

Duratool

Duratool D03128 Bedienungsanleitung

Vega

Vega VEGAPULS 65 Bedienungsanleitung

Tonghui

Tonghui TH2618B Bedienungsanleitung

Tenmars

Tenmars TM-801 Bedienungsanleitung

MSR

MSR 145 Bedienungsanleitung

TPS

TPS WP-82 Bedienungsanleitung

ELMETRON

ELMETRON CP-511 Bedienungsanleitung

PCB Piezotronics

PCB Piezotronics 003C30 Bedienungsanleitung

Tenma

Tenma 72-10465 Bedienungsanleitung

Endress+Hauser

Endress+Hauser Proline Promag 50 Technische Daten

Siemens

Siemens SITRANS F Coriolis FCT030 Stücklistenhandbuch

KLINGER

KLINGER CMF V Series Bedienungsanleitung

EXFO

EXFO FTB-2 Bedienungs- und Wartungshandbuch

Keysight

Keysight M8290A Bedienungsanleitung

ADTEK

ADTEK MW-5 Bedienungsanleitung
