CTA PAD-UGT Bedienungsanleitung

2. Attaching Foam Pad to Tablet Holder

Gooseneck Chair Clamp

PAD-UGT / PAD-UGTW

INSTRUCTION - MANUAL

CONTENTS:

INSTALLATION:

888-733-4448

1A. Align main body (A) with the base plate (B) and turn in screws (C) with provided allen tool (D) until securely tightened.

1. Connecting base to main body :

2A. Select the appropiate foam pad (E) according to the thickness of your tablet (or tablet in its case), then press adhesive side into center

of the tablet holder. As shown above.

- Use this table to determine the appropiate

foam pad (B) to use with your tablet.

Note: sizes refer to total tablet size with or

without a case

Tablet Thickness:

Foam Pad

Thickness:

1mm 0.67-1.06in / 17-27mm

0.51- 0.91in / 13-23mm

0.31- 0.71in / 8-18mm

5mm

10mm

E

A

1mm

5mm

10mm

E

Foam Pads

x3

1mm

5mm

10mm

D

x1

x1

A

x1

B

C

x3

x3

B

CD

A

888-733-4448

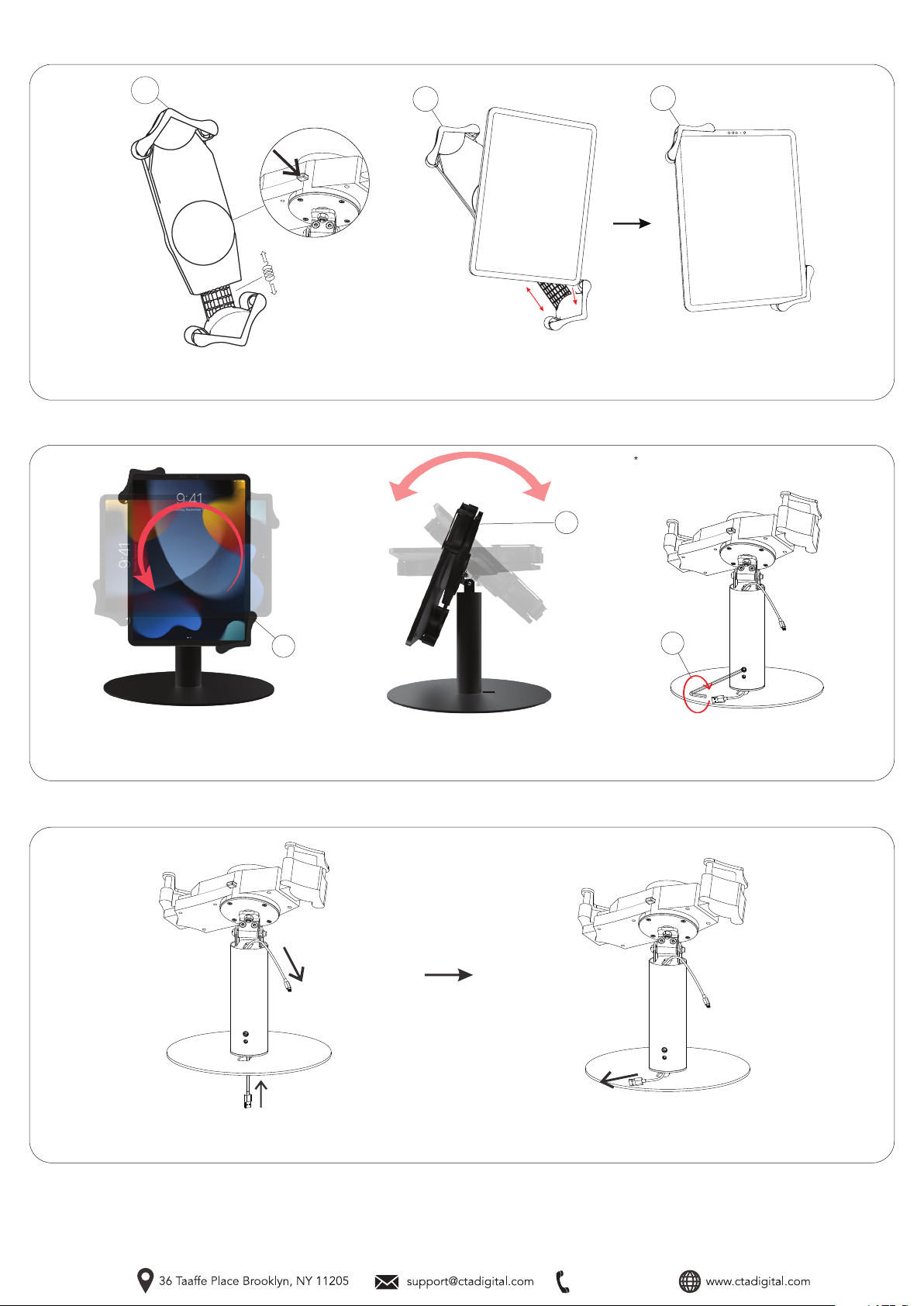

3. Inserting Tablet to Holder

4. Adjustable angles :

5. Cable management :

5A. Identify the hole at the bottom to where cable routing should go and then fish the cord through the base out the top to properly tuck away cord

as shown above.

4C. Locate screw on the back of pole

then turn clock-wise to prevent rotation.

**Tablet shown for example and NOT INCLUDED

4A. For landscape or portrait setups,

rotate the holder (B) as shown above.

B

4B. For forward or backwards setups,

tilt the holder (B) as shown above.

B

4A. Press quick release button (1) on side of tablet

holder (A) to release the adjustable end.

4B. Insert tablet corner against the spring arm. Push adjustable arm down

against opposite corner (A). Be sure it is as snug as possible.

**Tablet for illustration

only and not included

AA

A

(1)

D
