D-Link DUB-M420 Bedienungsanleitung

4-in-1 USB-C HUB witH HDMi anD Power Delivery

DUB-M420

QUICK

INSTALLATION

GUIDE

КРАТКОЕ РУКОВОДСТВО ПО УСТАНОВКЕ

КОРОТКИЙ ПОСІБНИК ЗІ ВСТАНОВЛЕННЯ

GUÍA DE INSTALACIÓN RÁPIDA

GUIA DE INSTALAÇÃO RÁPIDA

快速安裝指南

PETUNJUK PEMASANGAN CEPAT

2DUB-M420

ENGLISH

• Computer running Microsoft Windows®OS, Mac OS®, or Chrome OSTM

• USB Type-C Port with DisplayPort Alternate Mode supported

• A HDMI Cable (HDMI 1.4 is required for 4K resolution)

4-IN-1 USB-C HUB WITH HDMI AND POWER DELIVERY

DUB-M420

If any of these items are missing or damaged, please

contact your reseller.

PACKAGE CONTENTS

SYSTEM REQUIREMENTS

DUB-M420

ENGLISH

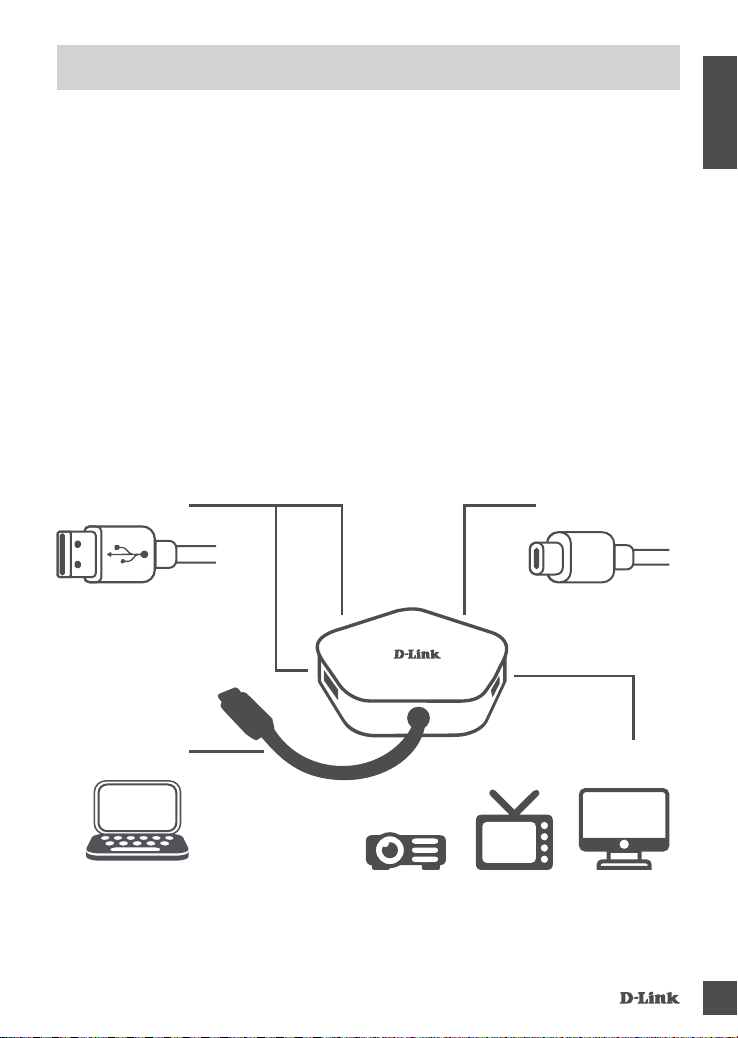

PRODUCT SETUP

Step 1:

Plug the DUB-M420’s USB Type-C connector into an available USB

Type-C port on your computer.

Step 2:

Connect a HDMI cable to the DUB-M420’s HDMI port.

Step 3:

Attach the other end of the HDMI cable to your HDMI display.

Step 4 (Optional):

Connect up to two USB devices to the USB 3.0 ports. You can also use

the USB Type-C port to sync data, charge your USB Type-C device, or

deliver power to your laptop.

USB Type-CUSB 3.0

Computer

MonitorTelevisionProjector

HDMI Display

4DUB-M420

ENGLISH

teCHniCal SUPPort

Australia:

Tel: 1300-700-100

24/7 Technical Support

Web: http://www.dlink.com.au

E-mail: [email protected]

India:

Tel: +91-832-2856000 or 1860-233-3999

Web: www.dlink.co.in

E-Mail: [email protected]

Singapore, Thailand, Indonesia,

Malaysia, Philippines, Vietnam:

Singapore - www.dlink.com.sg

Thailand - www.dlink.co.th

Indonesia - www.dlink.co.id

Malaysia - www.dlink.com.my

Philippines - www.dlink.com.ph

Vietnam - www.dlink.com.vn

Korea:

Tel : 1899-3540

Monday to Friday 9:30am to 6:30pm

Web : http://d-link.co.kr

E-mail : support@kr.dlink.com

New Zealand:

Tel: 0800-900-900

24/7 Technical Support

Web: http://www.dlink.co.nz

E-mail: [email protected]

South Africa and Sub Sahara

Region:

Tel: +27 12 661 2025

08600 DLINK (for South Africa only)

Monday to Friday 8:30am to 9:00pm South

Africa Time

Web: http://www.d-link.co.za

E-mail: [email protected]

D-Link Middle East

Dubai, U.A.E.

Tel: +971-4-8809022

Fax: +971-4-8809066 / 8809069

Technical Support: +971-4-8809033

General Inquiries: [email protected]

Tech Support: [email protected]

Egypt:

Technical Support Call Center: +20 2258 66777

General Inquiries: [email protected]

Tech Support : [email protected]

Kingdom of Saudi Arabia:

Technical Support:

+966 1121 70009

General Inquiries: [email protected]

Tech Support: [email protected]

Pakistan:

Technical Support: +92-21-34548310, 34305069

General Inquiries: [email protected]

Tech Support: [email protected]

Morocco:

Phone ofce: +212 700 13 14 15

Email: [email protected]

Bahrain:

Technical Support: +973 1 3332904

Tech Support: [email protected]

Kuwait:

Tech Support: [email protected]

United States

Phone: 877-453-5466

Internet: http://support.dlink.com

You can nd software updates and user documentation on the D-Link website.

Tech Support for customers in

DUB-M420 5

РУССКИЙ

• Компьютер с ОС Microsoft Windows®, Mac OS® или Chrome OS™

• Доступный порт USB Type-C с поддержкой DisplayPort Alternate Mode

• Кабель HDMI (для разрешения 4К требуется HDMI 1.4)

КОНЦЕНТРАТОР С 2 ПОРТАМИ USB 3.0,

1 ПОРТОМ USB TYPE-C И HDMI

DUB-M420

Если что-либо из перечисленного отсутствует или

повреждено, обратитесь к поставщику.

КОМПЛЕКТ ПОСТАВКИ

СИСТЕМНЫЕ ТРЕБОВАНИЯ

DUB-M420

РУССКИЙ

УСТАНОВКА УСТРОЙСТВА

Шаг 1

Подключите USB-кабель адаптера DUB-M420 к доступному порту

USB Type-C компьютера.

Шаг 2

Подключите HDMI-кабель к соответствующему порту на DUB-M420.

Шаг 3

Подключите другой конец HDMI-кабеля к необходимому устройству.

Шаг 4 (опционально)

Подключите до двух USB-устройств к портам USB 3.0. Порт USB

Type-C также можно использовать для синхронизации данных,

зарядки устройств или передачи питания ноутбуку.

USB Type-CUSB 3.0

ПК

МониторТелевизорПроектор

HDMI-дисплей

DUB-M420 7

РУССКИЙ

Технические характеристикии

Аппаратное обеспечение

Интерфейсы •2 порта USB 3.0 Type-A

•Порт HDMI (3840х2160 или

4096х2160 пикселей @ 30 Гц)

обратная совместимость с 1080p

и 720p

•Порт USB 3.0 Type-C

•Разъем USB Type-C (совместим

с Thunderbolt 3)

Общие

Стандарты •HDMI 1.4

•HDCP 2.2

•DisplayPort Alternate Mode

•Спецификация USB версии 3.0

•Спецификация USB версии 2.0

•Спецификация USB версии 1.1

Минимальные

системные

требования

•Компьютер с ОС Microsoft

Windows®, Mac OS® или

Chrome OS™

•Доступный порт USB Type-C с

поддержкой DisplayPort Alternate

Mode

Физические параметры и условия эксплуатации

Размеры •68 х 67 х 16 мм •Длина кабеля: 11,5 см

Вес •50 г

Питание •От шины USB

Потребляемый ток •31 мА, 5 В постоянного тока

Поддерживаемый

зарядный ток

•Порт USB Type-C: 20 В, 3 А

Температура •Рабочая: от 0 до 70 °С •Хранения: от -25 до 85 °С

Влажность •При эксплуатации: от 5% до 80%

без конденсата

•При хранении: от 5% до 80%

без конденсата

Сертификаты •CE

•IC

•FCC

•RCM

Правила и условия безопасной эксплуатации

Внимательно прочитайте данный раздел перед установкой и подключением устройства. Убедитесь, что

устройство и кабели не имеют механических повреждений. Устройство должно быть использовано только по

назначению, в соответствии с кратким руководством по установке.

Устройство предназначено для эксплуатации в сухом, чистом, не запыленном и хорошо проветриваемом

помещении с нормальной влажностью, в стороне от мощных источников тепла. Не используйте его на улице и

в местах с повышенной влажностью. Не размещайте на устройстве посторонние предметы. Вентиляционные

отверстия устройства должны быть открыты. Температура окружающей среды в непосредственной близости

от устройства и внутри его корпуса должна быть в пределах от 0° С до +70° С.

Электропитание должно соответствовать параметрам электропитания, указанным в технических

характеристиках устройства.

Не вскрывайте корпус устройства! Перед очисткой устройства от загрязнений и пыли отключите питание

устройства. Удаляйте пыль с помощью влажной салфетки. Не используйте жидкие/аэрозольные очистители

или магнитные/статические устройства для очистки. Избегайте попадания влаги в устройство.

Срок службы устройства – 2 года.

Гарантийный период исчисляется c момента приобретения устройства у официального дилера на территории

России и стран СНГ и составляет один год.Вне зависимости от даты продажи гарантийный срок не может

превышать 2 года с даты производства изделия, которая определяется по 6 (год) и 7 (месяц) цифрам

серийного номера, указанного на наклейке с техническими данными.

Год: A - 2010, B - 2011, С - 2012, D - 2013, E - 2014, F - 2015, G - 2016, H – 2017, I – 2018, J – 2019.

Месяц: 1 - январь, 2 - февраль, ..., 9 - сентябрь, A - октябрь, B - ноябрь, С - декабрь.

DUB-M420

РУССКИЙ

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА

ОФИСЫ

Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link.

D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока.

Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через

Интернет.

Техническая поддержка компании D-Link работает в круглосуточном режиме ежедневно,

кроме официальных праздничных дней. Звонок бесплатный по всей России.

Техническая поддержка D-Link:

8-800-700-5465

Техническая поддержка через Интернет:

http://www.dlink.ru

e-mail: [email protected]

Изготовитель:

Д-Линк Корпорейшн, 114, Тайвань, Тайпей, Нэйху Дистрикт, Шинху 3-Роуд, № 289

Уполномоченный представитель, импортер:

ООО “Д-Линк Трейд”

390043, г. Рязань, пр. Шабулина, д.16

Тел.: +7 (4912) 503-505

Россия

Москва, Графский переулок, 14

Тел. : +7 (495) 744-00-99

E-mail: [email protected]

Україна

Київ, вул. Межигірська, 87-А

Тел.: +38 (044) 545-64-40

E-mail: [email protected]

Moldova

Chisinau; str.C.Negruzzi-8

Tel: +373 (22) 80-81-07

E-mail:[email protected]

Беларусь

Мінск, пр-т Незалежнасці, 169

Тэл.: +375 (17) 218-13-65

E-mail: [email protected]

Қазақстан

Алматы, Құрманғазы к-cі,143 үй

Тел.: +7 (727) 378-55-90

E-mail: [email protected]

Հայաստան

Երևան, Դավթաշեն 3-րդ

թաղամաս, 23/5

Հեռ.՝ +374 (10) 39-86-67

Էլ. փոստ՝ [email protected]

Latvija

Rīga, Lielirbes iela 27

Tel.: +371 (6) 761-87-03

E-mail: [email protected]

Lietuva

Vilnius, Žirmūnų 139-303

Tel.: +370 (5) 236-36-29

E-mail: [email protected]

Eesti

E-mail: [email protected]

Türkiye

Uphill Towers Residence A/99

Ataşehir /ISTANBUL

Tel: +90 (216) 492-99-99

Email: [email protected]

לארשי

20 םימישגמה 'חר

ןולטמ תירק

הווקת חתפ

072-2575555

[email protected]

DUB-M420 9

УКРАЇНСЬКА

• Комп'ютер з ОС Microsoft Windows®, Mac OS®, або Chrome OSTM

• Порт USB Type-C з підтримкою альтернативного режиму DisplayPort

• Кабель HDMI (потрібен HDMI 1.4 для роздільної здатності 4K)

4-В-1 USB-C КОНЦЕНТРАТОР З HDMI ТА

ПЕРЕДАЧЕЮ ЖИВЛЕННЯ

DUB-M420

Якщо в комплекті поставки відсутній будь-який

компонент, зверніться до Вашого постачальника.

КОМПЛЕКТ ПОСТАЧАННЯ

СИСТЕМНІ ВИМОГИ

DUB-M420

УКРАЇНСЬКА

ВСТАНОВЛЕННЯ

Крок 1:

Підключіть USB-роз’єм USB-D4-M420 до вільного порту USB Type-C

на комп’ютері.

Крок 2:

Підключіть кабель HDMI до порту HDMI DUB-M420.

Крок 3:

Підключіть інший кінець кабелю HDMI до дисплея HDMI.

Крок 4 (Необов’язково):

Можете підключити два USB-пристрої до портів USB 3.0. Ви також

можете використовувати порт USB Type-C для синхронізації даних і

заряджання пристрою USB Type-C.

USB Type-CUSB 3.0

Комп’ютер

МоніторТелевізорПроектор

Дисплей HDMI
