This document will guide you through the

basic installation process for your new

D-Link Unied Wireless Access Point.

Building Networks for People

DAP-3310/DAP-3410

Documentation also available

via the D-Link Website

Quick Installation Guide

Wireless N Exterior Access Point

Quick Installation Guide

Installationsanleitung

Guide d’installation

Guía de instalación

Guida di Installazione

2  D-Link DAP-3310/DAP-3410 Quick Install Guide

ENGLISH

Quick Install Guide

This installation guide provides basic

instructions for installing the DAP-3310/

DAP-34101 Wireless N Exterior Access

Point2 on your network. For additional

information about how to use the Access

Point, please see the datasheet and user

manual available on the D-Link support

website.

1 DAP-3310 is a 2.4 GHz Single Band AP;

DAP-3410 is a 5 GHz Single Band AP.

2 The DAP-3310 and DAP-3410 support the IPX6 water/

dustproof standard. It is recommended that you place

the AP under a roof, shelter, or weatherproof container in

severe weather environments.

Minimum System Requirements

Package Contents

- Computer with Windows, Mac OS, or

Linux-based operating system, and an

Ethernet adapter installed

- Internet Explorer 7, Mozilla Firefox 12.0,

Safari 4.0, or Chrome 20.0 or newer

- DAP-3310/DAP-3410 Wireless N Exterior

Access Point

- PoE Injector

- Power Adapter (48 V/0.5 A)

- Pole Mount (Non-detachable)

- Wall Mount

- Two Plastic Mounting Ties

If any of the above items are missing,

please contact your reseller.

Physical Installation

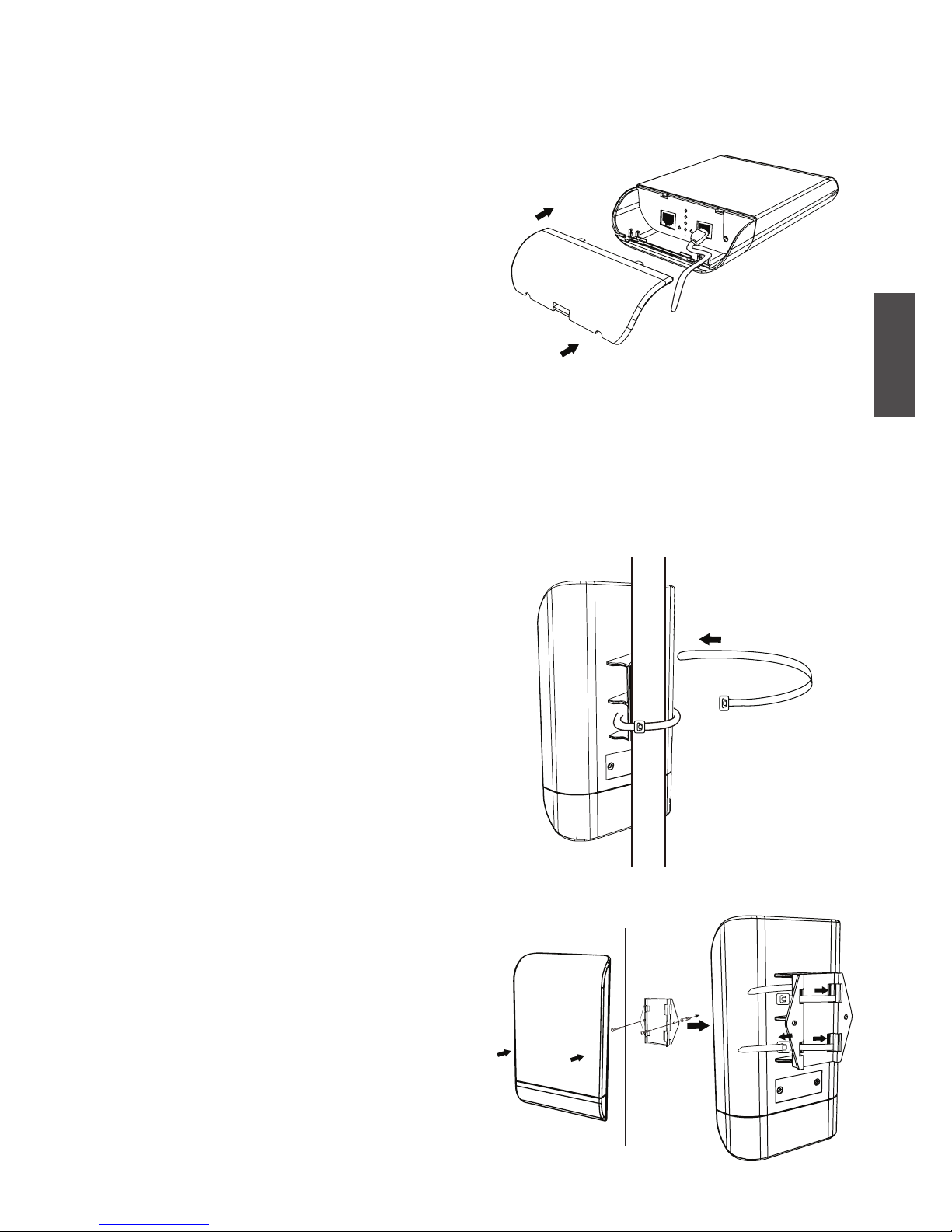

STEP 1: Connect an Ethernet Cable3 to

the LAN (PoE) Port on the AP.

3 An Ethernet cable is not included in the package.

STEP 2: Mount the AP to a Pole or Wall

2A: Pole Mounting

2B: Wall Mounting

D-Link DAP-3310/DAP-3410 Quick Install Guide  3

ENGLISH

PoE Passthrough

6 The LAN 2 port can be connected to D-Link

cameras that require up to 7 watts, such as the

DCS-3716, DCS-6113, and DCS-7110. It can

also be connected to a router or a switch.

A. Power on the AP through the PoE kit (as

in STEP 4) and connect the camera to

the LAN 2 port.

B. Log in to the web UI and enable PoE

Passthrough in Maintenance to power on

the camera.6

Conguration

If you are configuring the AP locally,

connect a PC to the PoE Injector DATA IN

port using an Ethernet cable.

A. Assign a static IP address to your PC

that is in the same network segment as

the device. As the default IP address

of this unit is 192.168.0.50, you may

choose any address from 192.168.0.1 to

192.168.0.254, except 192.168.0.50.

B. Open a web browser and go to

http://192.168.0.50. Enter admin as

your username and leave the password

blank to log in to the web UI. Now you

can configure the AP through the web UI.

STEP 4: Connect the AP to Your Network

5 This product uses a proprietary PoE design and

can only be used with the included PoE injector.

A. Connect the Ethernet cable that is

connected to the AP from STEP 1 to the

P+DATA OUT port on the PoE Injector.

B. Connect an Ethernet cable from a router,

switch, or PC to the DATA IN port on the

PoE Injector.

C. Attach the power adapter to the connector

labeled POWER IN on the PoE Injector,

and plug it into an electrical outlet.

STEP 3: Connect Grounding Wire

A grounding wire4 is recommended to

protect your device from lightning strikes

and the buildup of static electricity.

4 A grounding wire is not included in the package.

It is suggested that you use 16 to 18 AWG

grounding wire.

P+DATA OUT

DATA IN

PoE Injector5

POWER IN

Router or Switch Computer

LAN (PoE)5

PoE Injector5

Router or Switch Computer

Camera6

LAN 2 6LAN (PoE)5

4  D-Link DAP-3310/DAP-3410 Quick Install Guide

ENGLISH

Technical Support

United Kingdom (Mon-Fri),

Website: http://www.dlink.com

Home Wireless/Broadband 0871 873 3000

(9.00am–06.00pm, Sat 10.00am-02.00pm)

Managed, Smart, & Wireless Switches, or

Firewalls 0871 873 0909 (09.00am- 05.30pm)

(BT 10ppm, other carriers may vary.)

Ireland (Mon-Fri), Website: http://www.dlink.com

All Products 1890 886 899 (09.00am-06.00pm,

Sat 10.00am-02.00pm)

Phone rates: €0.05ppm peak, €0.045ppm off peak

times

D-Link DAP-3310/DAP-3410 Quick Install Guide  5

DEUTSCH

Installationsanleitung

Diese Installationsanleitung bietet Ihnen

grundlegende Anleitungen zur Installation

des DAP-3310/DAP-34101 Wireless N

Exterior Access Point2 in Ihrem Netzwerk.

Zusätzliche Informationen zur Verwendung

des Access Point nden Sie auf dem

Datenblatt und im Benutzerhandhandbuch,

die Ihnen auf der Support Website von

D-Link zur Verfügung stehen.

1 DAP-3310 ist ein 2,4 GHz Single Band AP;

DAP-3410 ein 5 GHz Single Band AP.

2 Der DAP-3310 und der DAP-3410 unterstützen

die Schutzart IPX6 gegen Wasser und Staub.

Es wird empfohlen, den AP bei schwierigen

Witterungsbedingungen unter einem Dach, einer

Schutzvorrichtung oder in einem wetterfesten Container

aufzustellen. SCHRITT 2: Bringen Sie den AP an

einem Mast oder einer Wand an

2A: Montage an einem Mast

Mindestsystemanforderungen

Packungsinhalt

- Computer mit Windows, Mac OS oder

Linux-basiertem Betriebssystem und

einem installierten Ethernet-Adapter

- Internet Explorer 7, Mozilla Firefox 12.0,

Safari 4.0 oder Chrome 20.0 oder höher

- DAP-3310/DAP-3410 Wireless N Exterior

Access Point

- PoE-Injector

- Netzteil (48 V/0,5 A)

- Mastmontage (nicht abnehmbar)

- Wandmontage

- Zwei Plastik-Kabelbinder

Sollte einer der oben aufgeführten Artikel

fehlen, wenden Sie sich bitte an Ihren

Fachhändler.

Physische Installation

SCHRITT 1: Schließen Sie ein Ethernet-

Kabel3 an den LAN (PoE) Port des AP an.

3 Ein Ethernet-Kabel ist nicht im Lieferumfang des

Produkts enthalten.

2B: Wandmontage

6  D-Link DAP-3310/DAP-3410 Quick Install Guide

DEUTSCH

Konguration

Wenn Sie den AP lokal konfigurieren,

schließen Sie mithilfe eines Erhernet-

Kabels einen PC an den PoE-Injector DATA

IN Port an.

A. Weisen Sie Ihrem PC, der sich im

gleichen Netzwerksegment wie das

Gerät befindet, eine statische IP-Adresse

zu. Da die standardmäßige IP-Adresse

dieser Einheit 192.168.0.50 ist, können

Sie eine beliebige Adresse zwischen

192.168.0.1 bis 192.168.0.254 (außer

192.168.0.50) wählen.

B. Öffnen Sie einen Webbrowser und rufen

Sie http://192.168.0.50 auf. Geben Sie

admin als Benutzernamen ein und lassen

Sie das Kennwortfeld leer, um sich auf

der webbasierten Benutzeroberfläche

anzumelden. Sie können nun den AP

über die webbasierte Benutzeroberfläche

konfigurieren.

SCHRITT 3: Erdungskabel anschließen

Zum Schutz Ihres Geräts vor Blitzschlägen

und vor elektrostatischer Auadung wird

die Verwendung eines Erdungskabels 4

empfohlen.

4 Ein Erdungskabel ist nicht im Lieferumfang

des Produkts enthalten. Die Verwendung eines

Erdungskabels (AWG 16 (1,29 mm) bis 18

(1,024 mm) - amerikanischer Standard für den

Kabelquerschnitt) wird empfohlen.

SCHRITT 4: Verbinden Sie den AP mit

Ihrem Netzwerk

5 Dieses Produkt nutzt ein proprietäres PoE-

Design und kann nur mit dem im Lieferumfang

des Produkts enthaltenen PoE-Injector

verwendet werden.

A. Schließen Sie das in SCHRITT 1 an den

AP angeschlossene Ethernet-Kabel an den

P+DATA OUT Port am PoE-Injector an.

B. Schließen Sie ein Ethernet-Kabel von

einem Router, Switch oder PC an den

DATA IN Port am PoE-Injector an.

P+DATA OUT (DATENAUSGANG)

DATA IN (DATEN EIN)

PoE-Injector5

POWER IN

(STROM EIN)

Router oder Switch Computer

LAN (PoE)5

PoE Passthrough

PoE-Injector5

Router oder Switch Computer

Kamera6

LAN 2 6LAN (PoE)5

C. Schließen Sie das Netzteil an den mit

POWER IN gekennzeichneten

Steckeranschluss am PoE-Injector an

und stecken Sie das Netzteil in eine

Steckdose.

D-Link DAP-3310/DAP-3410 Quick Install Guide  7

DEUTSCH

6 Der LAN 2 Port kann mit D-Link Kameras

verbunden werden, die bis zu 7 Watt erfordern,

wie z. B. die DCS-3716, DCS-6113 und die

DCS-7110. Er kann auch mit einem Router oder

Switch verbunden werden.

A. Schalten Sie den AP über das PoE Kit

(wie in SCHRITT 4) ein und schließen

Sie die Kamera an den LAN 2 Port an.

B. Melden Sie sich auf der webbasierten

Benutzeroberfläche an und aktivieren

Sie PoE Passthrough in der Wartungs-

und Verwaltungsfunktion (Maintenance),

um die Kamera einzuschalten.6

Technische Unterstützung

Deutschland: Web: http://dlink.com

Telefon: +49(0)1805 2787 0,14 € pro Minute

Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr

Österreich: Web: http://dlink.com

Telefon: +43(0)820 480084 0,116 € pro Minute

Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr

Schweiz: Web: http://dlink.com

Telefon: +41(0)848 331100 0,08 CHF pro Minute

Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr

* Gebühren aus Mobilnetzen und von anderen Providern

können abweichen.

8  D-Link DAP-3310/DAP-3410 Quick Install Guide

FRANÇAIS

Guide d’installation rapide

Ce guide d'installation fournit les

instructions de base pour l'installation

du point d'accès sans l N d'extérieur2

DAP-3310/ DAP-34101 sur votre réseau.

Pour de plus amples informations sur

l'utilisation du point d'accès, consultez

la che produit et le manuel d'utilisation,

disponibles sur le site Web d'assistance de

D-Link.

1 Le DAP-3310 est un PA simple bande de 2,4 GHz ;

Le DAP-3410 est un PA simple bande de 5 GHz.

2 Le DAP-3310 et le DAP-3410 prennent en charge

la norme IPX6 d'étanchéité à l'eau et à la poussière.

Lorsque les conditions météorologiques sont

rigoureuses, il est recommandé de placer le PA sous un

toit, dans un abris ou dans une boîte étanche. ÉTAPE 2 : Installez le PA sur un pied ou

sur un mur

2A : Installation sur un pied

2B : Montage mural

Conguration minimale requise

Contenu de la boîte

- Ordinateurs avec système d’exploitation

Windows, Mac OS ou Linux et équipés

d’un adaptateur Ethernet

- Internet Explorer 7, Mozilla Firefox 12.0,

Safari 4.0 ou Chrome 20.0 ou toute

version plus récente

- Point d'accès sans l N d'extérieur

DAP-3310/DAP-3410

- Injecteur PoE

- Adaptateur secteur (48 V ; 0,5 A)

- Montage sur un pied (non amovible)

- Montage mural

- Deux attaches de montage en plastique

Contactez votre revendeur s'il manque l'un

des éléments ci-dessus.

Installation physique

ÉTAPE 1 : Connectez un câble Ethernet3

au port de réseau local (PoE) du PA.

3 Aucun câble Ethernet n'est inclus dans le kit.

D-Link DAP-3310/DAP-3410 Quick Install Guide  9

FRANÇAIS

ÉTAPE 4 : Connectez le PA à votre réseau

5 Ce produit dispose d'une conception PoE

exclusive, qui ne peut qu'être utilisée avec

l'injecteur PoE fourni.

A. Connectez le câble Ethernet que vous

avez relié au PA à l'ÉTAPE 1 au port

P+DATA OUT de l'injecteur PoE.

B. Reliez un routeur, un commutateur ou un

PC au port DATA IN de l'injecteur PoE

via un câble Ethernet.

C. Connectez une extrémité de l'adaptateur

secteur au connecteur étiqueté POWER

IN de l'injecteur PoE, puis branchez l'autre

extrémité dans une prise électrique.

ÉTAPE 3 : Connectez le fil de mise à la terre.

Il est recommandé d'utiliser un l de mise

à la terre4 pour protéger votre périphérique

contre les foudroiements et la formation

d'électricité statique.

4 Aucun l de mise à la terre n'est inclus dans le

kit. Il est conseillé d'utiliser un l de mise à la

terre de type 16-18 AWG.

P+DATA OUT

DATA IN

Injecteur PoE5

POWER IN

Routeur ou commutateur Ordinateur

LAN (PoE)5

Conguration

Si vous configurez le PA localement,

connectez un PC au port DATA IN de

l'injecteur PoE à l'aide d'un câble Ethernet.

A. Attribuez une adresse IP statique au

PC se trouvant sur le même segment

de réseau que le périphérique. Par

défaut, l'adresse IP de cet appareil est

192.168.0.50, mais vous pouvez choisir

une autre adresse, comprise entre

192.168.0.1 et 192.168.0.254, sauf

192.168.0.50.

B. Ouvrez un navigateur Web et allez sur

http://192.168.0.50. Saisissez admin

comme nom d'utilisateur et laissez le mot

de passe vierge pour vous connecter à

l'interface Web. Vous pouvez maintenant

configurer le PA via l'interface Web.

Intercommunication PoE

6 Le port LAN 2 peut être connecté aux caméras

D-Link nécessitant jusqu'à 7 watts, comme c'est

le cas de DCS-3716, DCS-6113 et DCS-7110. Il

peut également être connecté à un routeur ou à

un concentrateur.

A. Allumez le PA via le kit PoE (comme à

l'ÉTAPE 4), puis connectez la caméra au

port LAN 2.

Injecteur PoE5

Routeur ou commutateur Ordinateur

Caméra6

LAN 2 6LAN (PoE)5

10  D-Link DAP-3310/DAP-3410 Quick Install Guide

FRANÇAIS

B. Connectez-vous à l'interface Web et

activez l'intercommunication PoE en

mode Maintenance pour activer la caméra.6

Assistance Technique

Assistance technique D-Link sur internet:

http://dlink.com

Assistance technique D-Link par téléphone :

01 76 54 84 17

Du lundi au vendredi de 9h à 19h (hors jours fériés)

Andere Handbücher für DAP-3310

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere D-Link Drahtloser Zugangspunkt Handbücher

D-Link

D-Link DAP-400P Bedienungsanleitung

D-Link

D-Link DWL-2200AP - AirPremier - Wireless Access... Bedienungsanleitung

D-Link

D-Link DAP-1513 Bedienungsanleitung

D-Link

D-Link xtreme n duo dap-1522 Bedienungsanleitung

D-Link

D-Link Rangebooster N 650 Access Point DAP-1353 Bedienungsanleitung

D-Link

D-Link Rangebooster N 650 Access Point DAP-1353 Bedienungsanleitung

D-Link

D-Link DAP-1360U Bedienungsanleitung

D-Link

D-Link DAP-3310 Bedienungsanleitung

D-Link

D-Link DWL-2100AP - AirPlus Xtreme G Bedienungsanleitung

D-Link

D-Link Rangebooster N 650 Access Point DAP-1353 Bedienungsanleitung

D-Link

D-Link DWL-3200AP - AirPremier - Wireless Access... Bedienungsanleitung

D-Link

D-Link DAP-3712 Bedienungsanleitung

D-Link

D-Link AirPremier N DAP-2310 Bedienungsanleitung

D-Link

D-Link DAP-2682 Bedienungsanleitung

D-Link

D-Link DAP-600P Bedienungsanleitung

D-Link

D-Link xtreme n duo dap-1522 Bedienungsanleitung

D-Link

D-Link AirPremier N DAP-2310 Bedienungsanleitung

D-Link

D-Link DWL-3200AP - AirPremier - Wireless Access... Bedienungsanleitung

D-Link

D-Link DAP-2610 Bedienungsanleitung

D-Link

D-Link AirPremier N DAP-2360 Bedienungsanleitung

D-Link

D-Link AirPremier N DAP-2555 Bedienungsanleitung

D-Link

D-Link AirPlus DWL-900AP Bedienungsanleitung

D-Link

D-Link DAP-1360L Bedienungsanleitung

D-Link

D-Link AirPremier N DAP-3690 Bedienungsanleitung

Beliebte Drahtloser Zugangspunkt Handbücher anderer Marken

Ubiquiti

Ubiquiti NanoStation NSM2 Bedienungsanleitung

Cisco

Cisco Aironet 1550 Series Bedienungsanleitung

Aruba

Aruba IAP-335 Bedienungsanleitung

Advantek Networks

Advantek Networks AWN-AP-54MR Bedienungsanleitung

IP-COM

IP-COM AP355 Bedienungsanleitung

Buffalo

Buffalo AirStation WLA-L11G Bedienungsanleitung

EnGenius

EnGenius EnStationACv2 Bedienungsanleitung

xG Technology

xG Technology xMax CN1300 Bedienungsanleitung

Widelink

Widelink ezWave WAP-1100 Series Bedienungsanleitung

Edimax

Edimax CAP1200 Bedienungsanleitung

Ubiquiti

Ubiquiti LBE-5AC-Gen2 Bedienungsanleitung

Aruba

Aruba AP-203R Bedienungsanleitung

LuXout Shades

LuXout Shades LUXSHADE MOTION Bedienungsanleitung

CreatComm

CreatComm TB5F Bedienungsanleitung

SineDigital

SineDigital MW-1500AP(H) Bedienungsanleitung

TP-Link

TP-Link AP9650 V1 Bedienungsanleitung

Draytek

Draytek VIGORAP 902 Bedienungsanleitung

EnGenius

EnGenius EAP350 Bedienungsanleitung
