Dancover 3m storage pro Bedienungsanleitung
1
6 m PRO
DE Gebrauchsanweisung PVC-Zelt
GB Assembly instruction PVC-Tent
DANCOVER
Big or Small we cover it all...
TM

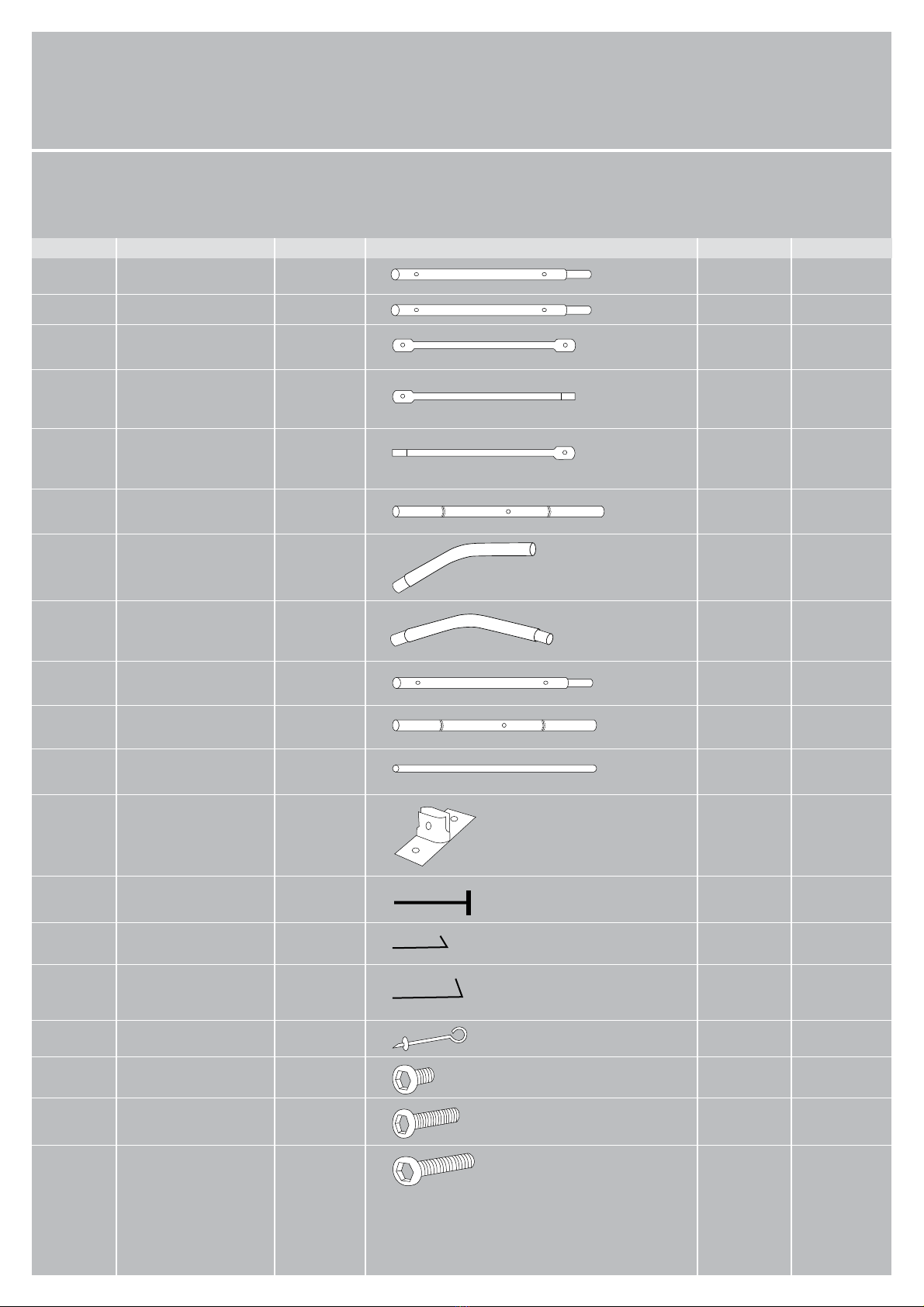

Inhalt
Artikel Nr. Beschreibung ID Nummer 6x12m
30387 Eckbein 1857 mm 1 6
30389 Seitenbein 1857 mm 2 12
30626 Stange 1732 mm 3 16
Diagonalstrebe
30392 Stange 1470 mm 4 9
Dachstrebe
männlich
30393 Stange 1470 mm 5 9
Dachstrebe
weiblich
30394 Stange 2057 mm 6 18
Dachgestänge
30395 Stange 1606 mm 7 18
Seitenbogen
30396 Stange 1122 mm 8 9
Giebelbogen
30399 Stange 1550 mm 9 77
Seitenstrebe
30401 Stange 1530 mm 10 11
Seitenstrebe Ende
30642 Stange 1500 mm 11 16
Abspannstange
30006 Fuß 12 18
30403 Erdnagel 10x305 mm 13 16
30046 Erdnagel 6x180 mm 14 56
30048 Erdnagel 8x300 mm 15 36
30044 Schraubhaken 16 4
30404 Schraube 45 mm 17 9
30405 Schraube 65 mm 18 18
30406 Schraube 100 mm 19 101
6x6m
4
6
8
5
5
10
10
5
33
11
8
10
8
38
20
4
5
10
55
Inhalt
Artikel Nr. Beschreibung ID Nummer 6x12m
30760 Flügelmutter für Wikinger 20 128
30408 Bodenbügel 21 8
30431 Gummischlaufe 22 96
17 cm type 1
30380 Spanner 23 2
30038 Bolzen 8x55 mm 24 18
mit Mutter
30410 Ratchenspanner 25 4
30409 Gurtschloss 26 32
Dach 27 1
Endwand 28 2
30222 Erdnägel 400 mm 29 18
6x6m
70
4
96
2
10
4
16
1
2
10
4
6 m PRO
1
2
Gebrauchsanweisung
3
8
6 6
7
7
4 5
7
8
6
6
74
5
1,5 m
Beim Montieren achten Sie bitte
darauf das die Flügelmuttern immer
innen liegen.
Nehmen Sie einen Giebelbogen (8)
und verbinden Sie diesen mit den
Verlängerungen (6).
Befestigen Sie nun die Seitenbögen
(7) an den Enden der Verlängerungen
(6). Verbinden Sie anschließend die
Dachstreben (4, 5) mithilfe der 45 mm
Schrauben (17) und der Flügelmuttern
(20) miteinander. Dann befestigen Sie
die Dachstrebe jeweils an die Ver-
längerungen (6). Nutzen Sie hierfür
die 65 mm Schrauben (18) und die
Flügelmuttern (20).
Wiederholen Sie Schritt 1 für die näch-
sten 4 bzw. 8 Elemente und platzieren
einander auf dem Boden.
Nun werden die 5 bzw. 9 Bogenele-
mente durch die Seitenstreben 9 und 10
miteinander verbunden. Beachten Sie
hierbei, dass im vorderen Segment
nur die Streben 10 verwendet werden.
Nutzen Sie zum Befestigen die 100 mm
Schrauben (19) und Flügelmuttern (20).
5
6 m PRO
4
5
24
12
21
13
15
Beginnen Sie mit dem Aufstellen zunächst auf einer Seite. Verbinden
Sie die Seitenbögen (7) mit den Beinen 1 und 2. Fixieren Sie das
Gerüst durch die Querstreben 9 und 10. Befestigen Sie die Diagonal-
streben (3) an den Beinen.
Fixieren Sie anschließend das Gerüst an den Zeltfüßen (12) mit den
Bolzen und Muttern (24).
Mit dem Bodenbügeln (21) und den Erdnägeln (13)
befestigen Sie das Gerüst am Boden.
Befestigen Sie den Erdnagel
29 mit dem Erdnagel 15.
29
6
6 m PRO

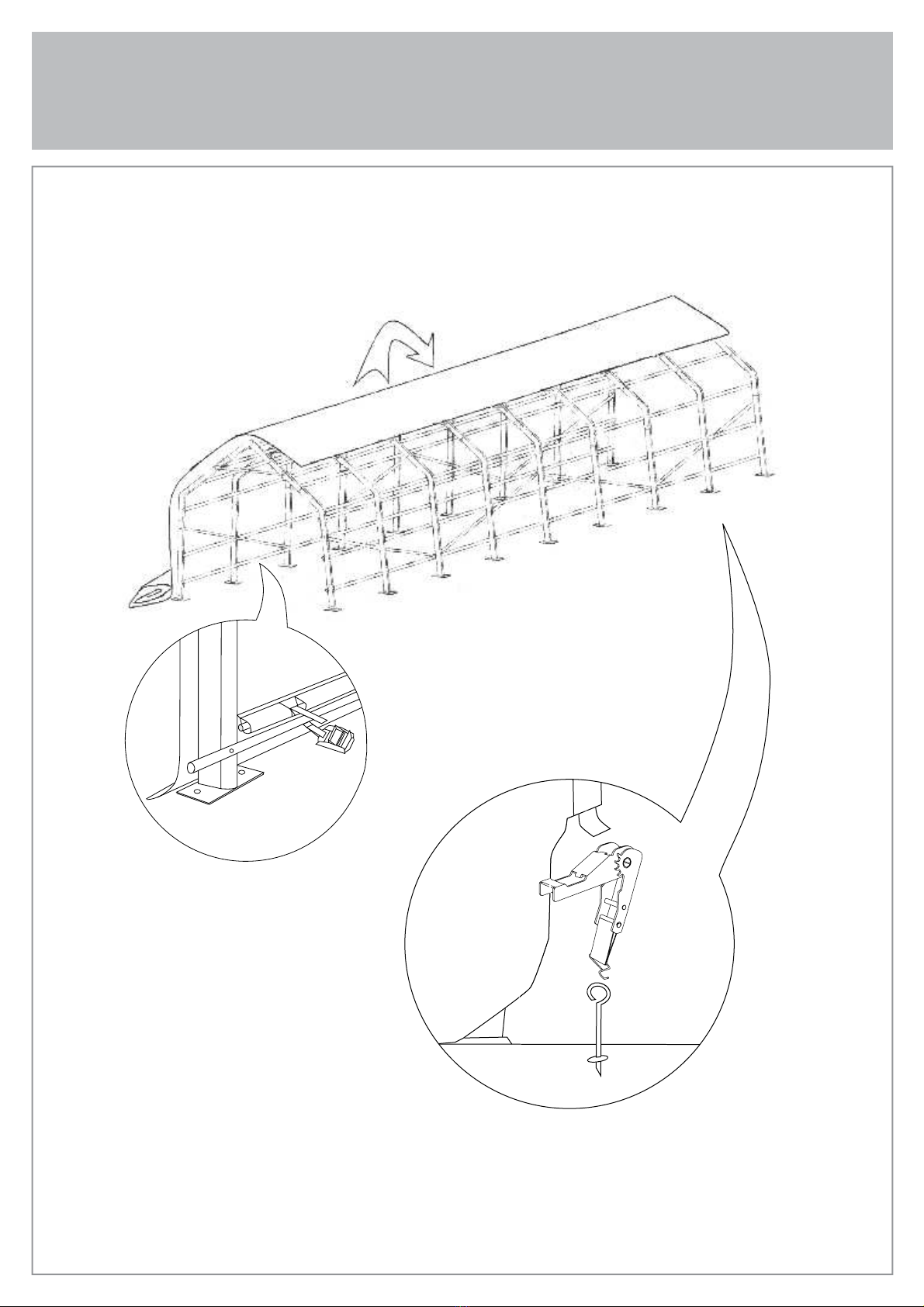

Entfalten Sie die Zeltplane und ziehen Sie diese über das Gerüst.
Führen Sie das Abspannrohr (11) in die Schlaufe am unteren Ende
des Daches ein und befestigen Sie es mit den Gurtschlössern (26).
Befestigen Sie die Rückwand mithilfe der
Gummischlaufen (22) am Rahmen.
Spannen Sie zum Schluß die Dachplane
am Zeltgerüst oder am Boden mithilfe
der Schraubhaken (16) und
Ratchenspanner (25).
6
7
8
25
16
11
12
26
7
6 m PRO
Reinigung und Wartung
Dach und Seit
einer milden Chlorlösung. Befolgen Sie die Anweisungen des Herstellers und testen Sie die Chlorlösung an
einer nicht sichtbaren Stelle, um sicherzugehen, dass keine Verfärbungen auftreten.
Achtung! Das Partyzelt darf nicht im nassen Zustand zusammengelegt und verpackt werden. Lassen Sie es
vorher vollständig trocknen.
Warnung
1. Bitte achten Sie darauf, das Zelt vorsichtig zu behandeln, um Defekte zu vermeiden.
2. Das Gestänge nicht zu kräftig behandeln, da dies ansonsten Beschädigt werden könnte.
3. Zelte sind als temporäre Unterkunft gedacht und sollten bei widrigen Witterungsverhältnissen
abgebaut werden.
4. Bitte wählen Sie immer einen geeigneten Abstand zu Schläuchen, Gas- oder Elektroleitungen,
um diese nicht zu beschädigen.
5. Beim Einsatz geeigneter Heizgeräte (z. B. Auskunft im Fachhandel) ist ein Abstand von mindestens
Heizpilze, Terassenstrahler, Gasheizer etc. sollten auf keinen Fall verwendet werden.
6. Der Aufbauer ist verantwortlich für die angemessene Verankerung und damit für die Sicherheit des Zeltes.
Contents
Part no. Description ID no. 6x12m
30387 corner leg 1857 mm 1 6
30389 side leg 1857 mm 2 12
30626 pipe 1732 mm 3 16
diagonal pipe
30392 pipe 1470 mm 4 9
roof brace
male
30393 pipe 1470 mm 5 9
roof brace
female
30394 pipe 2057 mm 6 18
roof pipe
30395 pipe 1606 mm 7 18
side bow
30396 pipe 1122 mm 8 9
arch pipe
30399 pipe 1550 mm 9 77
side pipe
30401 pipe 1530 mm 10 11
side pipe end
30642 pipe 1500 mm 11 16
stay pipe
30006 foot 12 18
30403 ground peg 10x305 mm 13 16
30045 ground peg 6x220 mm 14 56
30048 ground peg 8x300 mm 15 36
30044 screw hook 16 4
30404 screw 45 mm 17 9
30405 screw 65 mm 18 18
30406 screw 100 mm 19 101
6x6m
4
6
8
5
5
10
10
5
33
11
8
10
8
38
20
4
5
10
55
Contents
Part no. Description ID no. 6x12m
30760 wing nut for wikinger 20 128
30408 ground clamp 21 8
30431 bungee 22 96
17 cm type 1
30380 turnbuckle 23 2
30038 bolt 8x55 mm 24 18
with nut
30410 ratchet tightener 25 4
30409 belt buckle 26 32
roof 27 1
endwand 28 2
30222 superpeg 400 mm 29 18
6x6m
70
4
96
2
10
4
16
1
2
10
10
6 m PRO
1
2
Instructions
3
8
6 6
7
7
4 5
7
8
6
6
74
5
1,5 m
When assembling the tent, make sure
that all the wing nuts are attached to
the inside.
Connect one arch pipe (8) with the
extensions (6).
Attach the side bows (7) to the ends
of the extensions (6). Now connect the
roof braces (4, 5) with each other using
the 45-mm screws (17) and the wing
nuts (20). Connect the roof braces with
the respective extensions (6) using the
65-mm screws (18) and wing nuts (20).
Repeat step 1 for the next 4/8 elements
and place them on the ground one after
another, as illustrated.
Now connect the 5/9 arch elements
with each other using the side pipes
(9 und 10). Note that only side pipes
10 are used for the front segment. Use
the 100-mm screws (19) and wing nuts
(20) to tighten them.
