Dorel Ameriwood 5505301PCOM Bedienungsanleitung

WARNING ADVERTENCIA AVERTISSEMENT

Unit can tip over causing severe injury

or death.

Anchor unit to stud or wall.

DO NOT allow children to climb on unit.

Put heavy items on lower shelves or drawers.

Read and ollow all assembly instructions.

Este mueble puede caerse por encima

causando daño serio o la muerte

Anolar el mueble a un espárrago muro.

NO dejar que los niños suben por encima del mueble.

Poner los articulos mas pesados en los tableros o cajones in eriores.

Leer y sequir todos de los instucciones para el montaje.

L'unité peut basculer et causer des

blessures graves ou la mort.

Fixez l'unité au mur ou à un montant.

Ne laissez PAS les en ants grimper sur le meuble

Déposez les pièces lourdes sur les tablettes ou tiroirs

du bas.

Lire et suivre toutes les instructions d'assemblage.

STOP

ALTO

ARRÊT

DO NOT RETURN PRODUCT TO THE STORE

NO REGRESAS ESTA PRODUCTO A LA TIENDA

NE RETOURNEZ PAS LE PRODUIT AU MAGASIN

Individual stores do not stock parts.

Las tiendas no tiene partes.

Les magasins individuels ne gardent pas de pièces.

I a part is missing or damaged, please visit our website or call our toll- ree customer

service line. We will gladly ship your replacement parts FREE o charge.

Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o

llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos

sus repuestos sin cargo adicional, serán totalmente gratis.

Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez

sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de

rechange GRATUITEMENT.

Need Parts or

Assistance?

Nesacitas partes o

Asistancia? Besoin de Pièces ou

d'assistance?

WWW.AMERIWOOD.COM/PARTS

or call toll ree:

o llame a nuestra línea gratis:

ou appelez sans frais: 1-800-489-3351

For prompt, reliable service; please have your assembly manual ready.

Para servicio mas rapido y reliable por avor tenga esta manual listo.

Pour un service rapide et iable, s'il vous plaît ayez votre livret d'assembage en

main.

-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-

B345505301PCOM

5505301PCOM

A Dorel Company

MERIWOOD

INDUSTRIES

Please Recycle

Recicle Por Favor

Réutilisez SVP

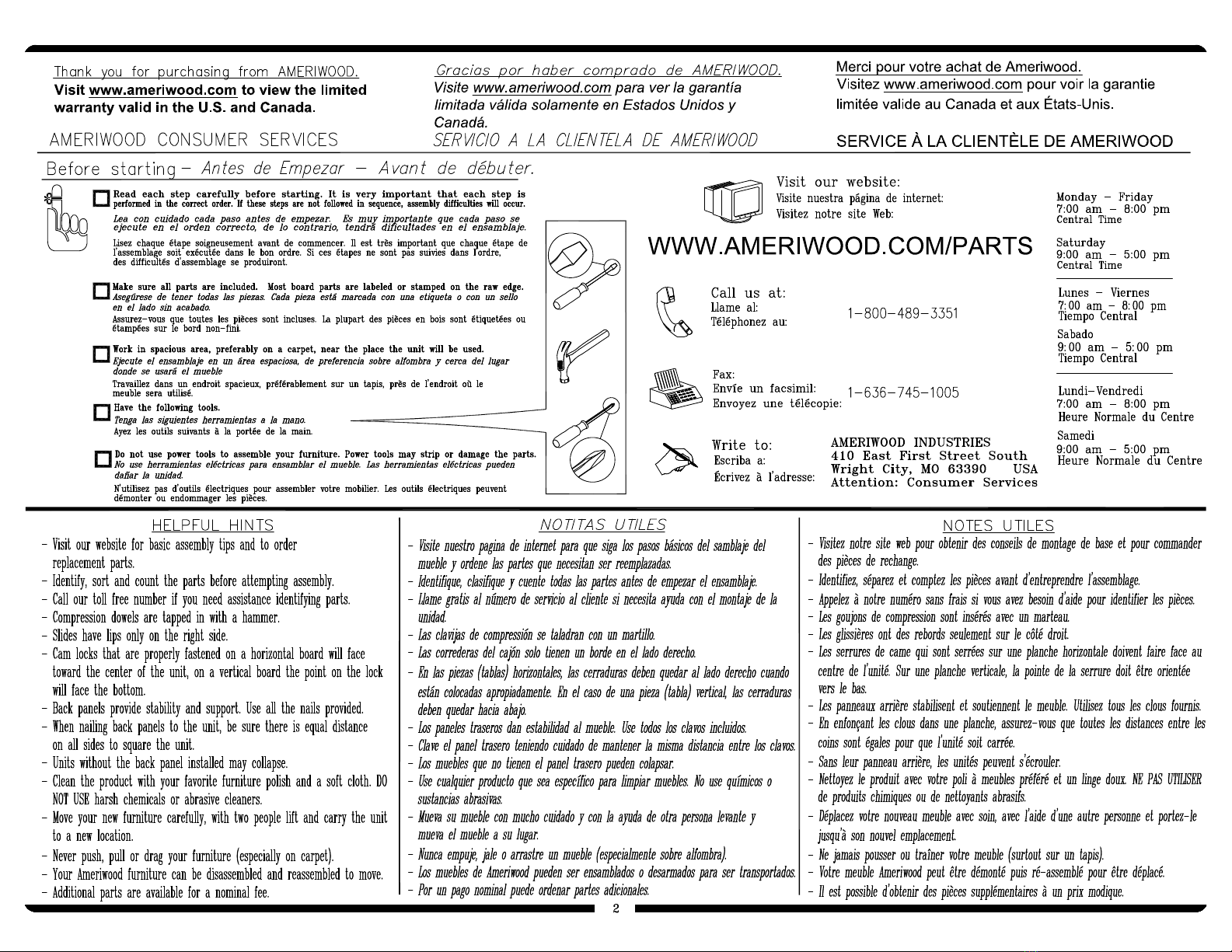

B345505301PCOM

3 /42

?? www. ameriwood.com ??

PARTS - PIEZAS - PIECES

left panel

panel izquierdo

panneau gauche

35505301010

top

cima

dessus

35505301030

bottom

fondo

fond

35505000040

back panel

panel trasero

panneau arriere

K55050020

right panel

panel derecho

panneau droit

35505301020

kick

retroceso

plaque de poussée

35505301050

stringer

larguero

support

35505000060

4 drawer fronts

4 cojones del frentes

4 devants du tiroir

35505301071

4 drawer backs

4 cajones trasero

4 dos du tiroir

35505302080

8 drawer sides

8 cajones de los lados

8 côtés du tiroir

35505302090

4 drawer bottoms

4 cajones infériores

4 fonds de tiroir

35505302100

-The wood parts shown on this page are for the Dresser. Please sort out the wood parts for each of the 3 pieces, dresser, night stand and head board before beginning the assembly process. The parts list for the

night stand is on page 19 and the head board on page 32. Assembly for the dresser will be from page 3 to page 18.

Hardware for all 3 pieces are

packaged together. Please use

quantity of each hardware piece

listed per each parts list.

Las herramientas para los 3

pedazos están empaquetados

juntos. Utilice por favor la cantidad

de cada pedazo para la herramienta

enumerado por cada lista de piezas.

La quincaillerie pour les 3 morceaux

est emballée ensemble. Veuillez

utiliser la quantité de chaque pièce

de quincaillerie indiquée pour

chaque liste de pièces.

-These pieces are paperboard construction. They are not made rom wood,

but are required or the assembly o your unit.

-Estos pedazos son la construcción del cartón. Ellos no son hecho de

madera, pero se requlere para la asamblea de su unidad.

-Ces pèce sont de construction en carton. Alles ne sont pas abriqiées de

bois, maiis nécessaires pour l'assemblage de votre meuble.

-Las piezas de madera demostradas en esta página están para el aparador. Arregle por favor las piezas de madera para cada uno de los 3 pedazos, del aparador, mesa de la noche y de la cabecera antes de

comenzar el proceso de ensamblaje. La lista de piezas para la mesa de la noche está en la página 19 y el espaldar en la página 32. El ensamblaje para el aparador estará en la página 3 hasta la paginar 18.

-Les pièces en bois illustrées sur cette page sont pour la commode. Veuillez assortir les pièces en bois pour chacun des 3 morceaux, commode, table de chevet et tête de lit avant de commencer

l'assemblage. La liste des pièces pour la table de chevet se trouve à la page 19 et celle pour la tête de lit à la page 32. L'assemblage pour la commode sera de la page 3 à la page 18.

#A21520

compression dowel

clavija de compresion

goujon de compression

#A21500

steel dowel

pasador de acero

goujon de métal

x3 2

#A53600

angle bracket

support de l'angle

anaquel del ángulo

B345505301PCOM

4 /42

?? www. ameriwood.com ??

PARTS - PIEZAS - PIECES

#A12100

7/16" pan head

cabeza redondo 7/16"

tête ronde

7/16"

17 1

#A84050

safety bracket kit

juego del soporte de seguridad

ensemble de courroie de sécurite

6 16

#A11600

1-1/4" flat head

cabeza plano 1-1/4"

tête plate 1-1/4"

x18 30

#A21110

nail

clavo

clou

20 4

#A52890

handle

el tirón

poignée

15 16

#A53760

drawer bracket

soporte de cajon

support tiroir

16 32

#A15600

drawer screw

tornillo euro del cajon

vis de tiroir

x40

#A11080

7/16" cabeza plano

7/16" flat head

7/16"

tête plate

x7 8

#A17300

3/4" machine screw

tornillo 3/4"

vis 3/4"

cam bolt

#A22510

perno de leva

boulon de came

11 10

#A22500

cam lock

cerradura de leva

serrure de came

right cabinet memberleft cabinet member left drawer runner right drawer runner

corredera de mueble derechacorredera de mueble izquierda deslizador izquierdo de cajón deslizador derecha de cajón

191919

19 4

#A56030

c dba

glissière gauche du cabinet glissière droite du cabinet coulisse gauche du tiroir coulisse droite du tiroir

B345505301PCOM

5 /42

½ turn to fully

lock.

½ se vuelven a

totalmente

cerradura.

½ tour pour

verrouiller

complètement.

Tighten to fully seat. Do not over

tighten.

Apriétese a totalmente asiento. No

haga encima de apriétese.

Serrez pour mettre le siège bien en

place. Ne pas trop serrer.

Proper orientation of cam.

La orientación apropiada de leva.

Bonne orientation de la came.

This illustration shows how the CAM fastening system works.

Esta ilustración muestra el sistema de fijación de leva y como funciona.

Cette illustration montre le système de fixation CAME et son fonctionnement.

Lock

Apretar

Serrer

B345505301PCOM

6 /42

"L"

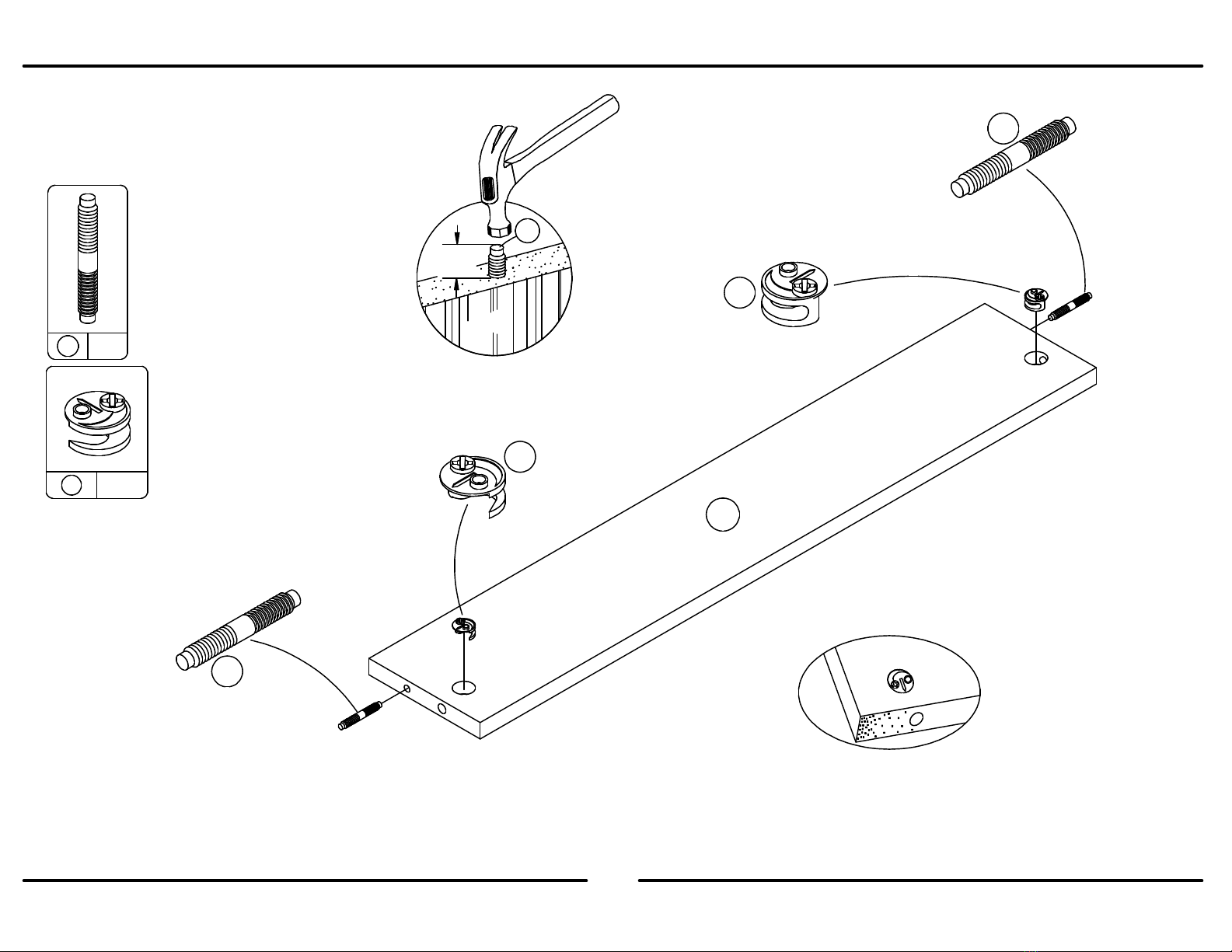

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

11 2

12 3

5 x12

19 4

Finished Edge

Borde Acabado

Bord Fini

B345505301PCOM

7 /42

"R"

19b

5x12

11 2

12 3

19 4

Finished Edge

Borde Acabado

Bord Fini

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

19b

B345505301PCOM

8 /42

12 4

17 1

B345505301PCOM

9 /42

11 4

3 2x

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

B345505301PCOM

10 /42

Approx.

7/16"

11 2

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME
