Dorel Ameriwood industries 9299301PCOM Bedienungsanleitung

WARNING ADVERTENCIA AVERTISSEMENT

Unit can tip over causing severe injury

or death.

Anchor unit to stud or wall.

DO NOT allow children to climb on unit.

Put heavy items on lower shelves or drawers.

Read and ollow all assembly instructions.

Este mueble puede caerse por encima

causando daño serio o la muerte

Anolar el mueble a un espárrago muro.

NO dejar que los niños suben por encima del mueble.

Poner los articulos mas pesados en los tableros o cajones in eriores.

Leer y sequir todos de los instucciones para el montaje.

L'unité peut basculer et causer des

blessures graves ou la mort.

Fixez l'unité au mur ou à un montant.

Ne laissez PAS les en ants grimper sur le meuble

Déposez les pièces lourdes sur les tablettes ou tiroirs

du bas.

Lire et suivre toutes les instructions d'assemblage.

STOP

ALTO

ARRÊT

DO NOT RETURN PRODUCT TO THE STORE

NO REGRESAS ESTA PRODUCTO A LA TIENDA

NE RETOURNEZ PAS LE PRODUIT AU MAGASIN

Individual stores do not stock parts.

Las tiendas no tiene partes.

Les magasins individuels ne gardent pas de pièces.

I a part is missing or damaged, please visit our website or call our toll- ree customer

service line. We will gladly ship your replacement parts FREE o charge.

Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o

llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos

sus repuestos sin cargo adicional, serán totalmente gratis.

Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez

sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de

rechange GRATUITEMENT.

Need Parts or

Assistance?

Nesacitas partes o

Asistancia? Besoin de Pièces ou

d'assistance?

WWW.AMERIWOOD.COM/PARTS

or call toll ree:

o llame a nuestra línea gratis:

ou appelez sans frais: 1-800-489-3351

For prompt, reliable service; please have your assembly manual ready.

Para servicio mas rapido y reliable por avor tenga esta manual listo.

Pour un service rapide et iable, s'il vous plaît ayez votre livret d'assembage en

main.

-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-

B349299301PCOM

9299301PCOM

Please Recycle

Recicle Por Favor

Réutilisez SVP

A Dorel Company

MERIWOOD

INDUSTRIES

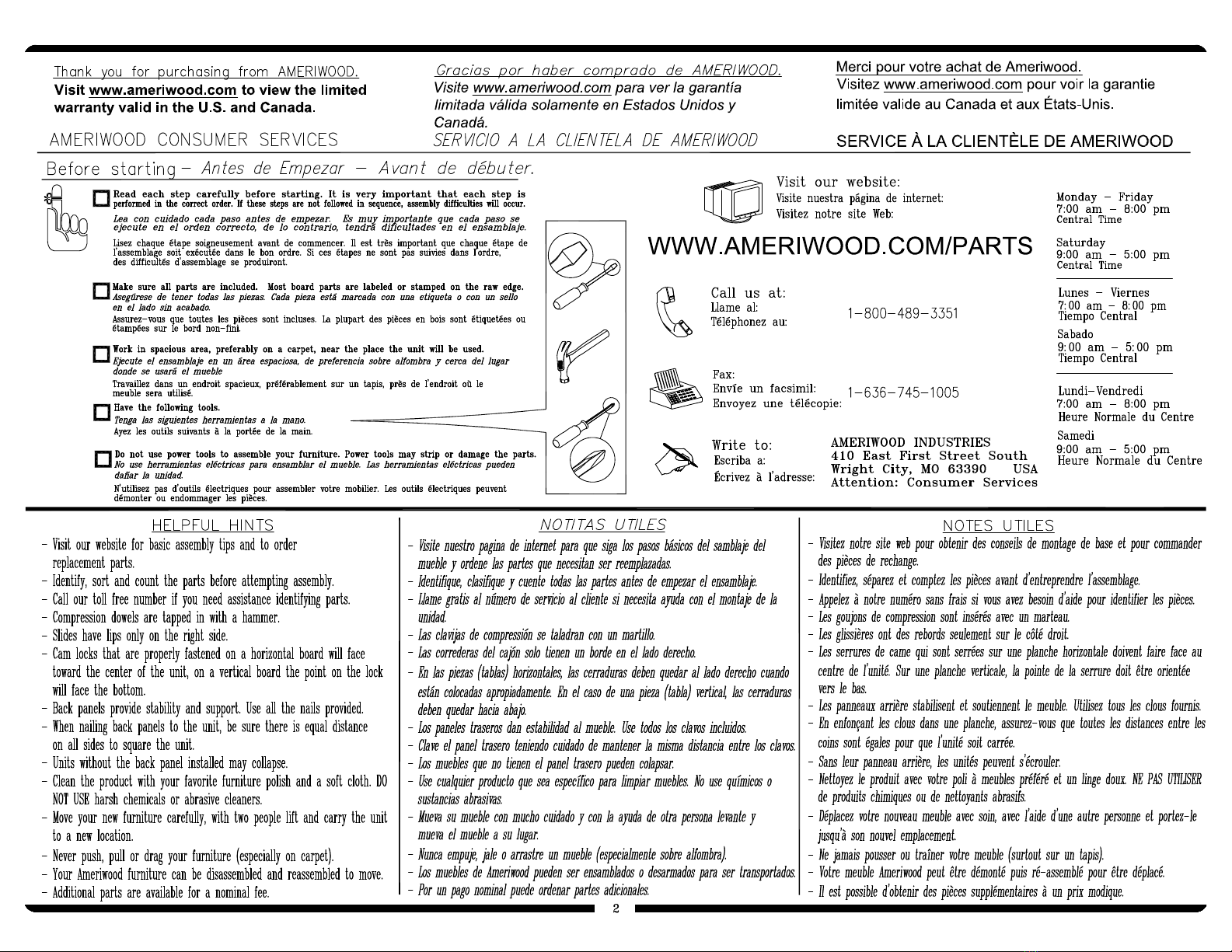

B349299301PCOM

3 /40

?? www.ameriwood.com ??

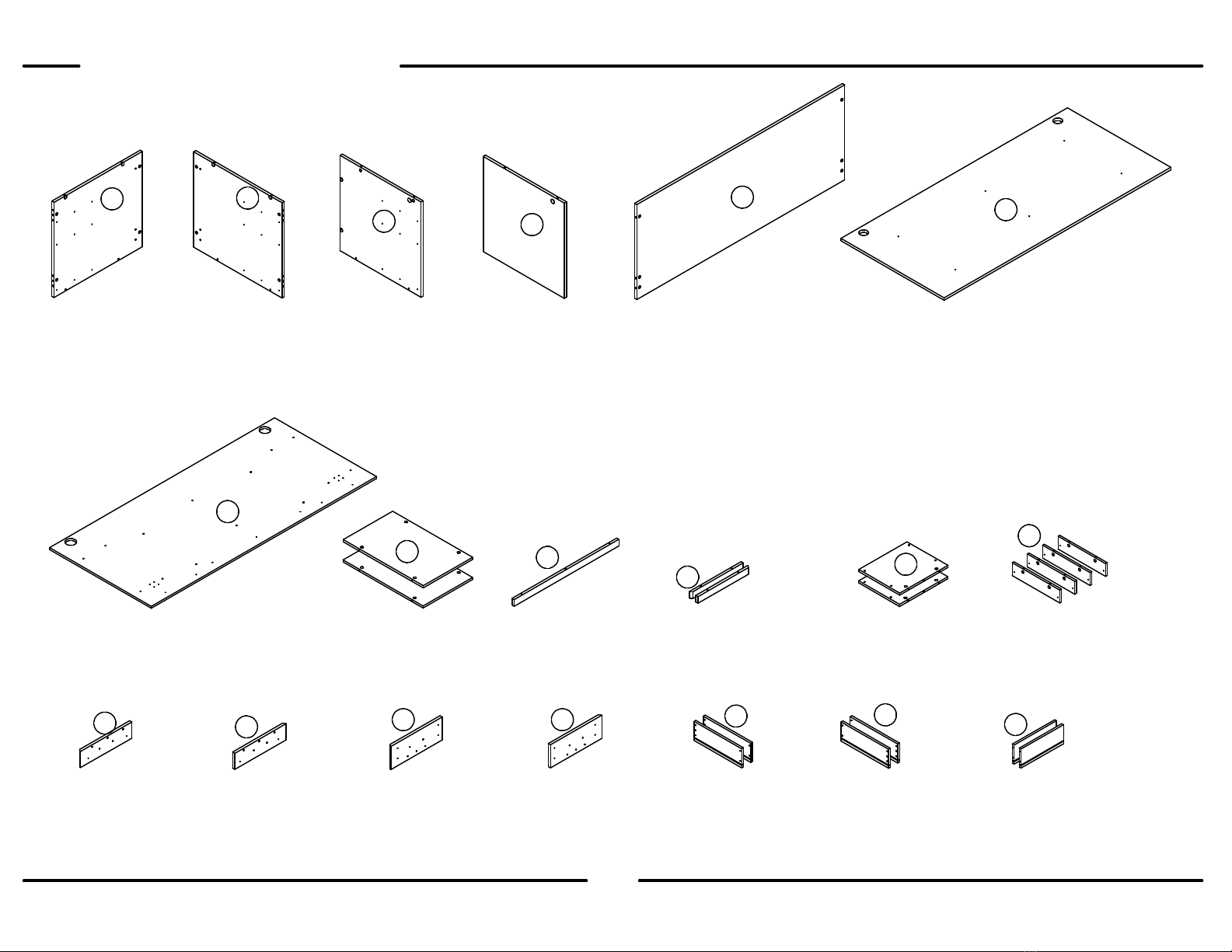

PARTS - PIEZAS - PIECES

left panel

panel izquierdo

panneau gauche

39299301010

right panel

panel derecho

panneau droit

39299301020

upper top

parte superior

panneau supérieur

39299301060

2 bottoms

2 fondos

2 fonds

39299301080

modesty panel

tablero de modestie

panneau de le modestie

39299301050

left partition

partición izquierda

cloison gauche

39299301030

right partition

partición derecha

cloison droit

39299301040

lower top

parte inferior

panneau inférieur

39299301070

top center rail

carril central superior

rail central supérieur

39299301090

2 top side rail

2 carriles laterals superiores

2 rails latéraux supérieurs

39299301100

2 pull ot shelves

2 repisasseparadas

2 tablettes coulissantes

39299301110

4 support rails

4 rieles de apoyo

4 rails de soutien

39299301120

left pull out front

frente izquier dos

eparado

façade gauche

coulissante

39299301130

right pull out front

frente derecho

separado

façade droite

coulissante

39299301140

left drawer front

cajón del frente

izquierdo

façade du tiroir

gauche

39299301150

right drawer front

cajón del frente

derecho

façade du tiroir

droit

39299301160

2 left drawer sides

2 lados del cajón

izquierdos

2 côtés de tiroir

gauche

39299302170

2 right drawer sides

2 lados del cajón

derecho

2 côtés de tiroir

droit

39299302180

2 drawer backs

2 partestraserasdelcajón

2 dos de tiroir

39299302190

NO P QRS

B349299301PCOM

4 /40

?? www.ameriwood.com ??

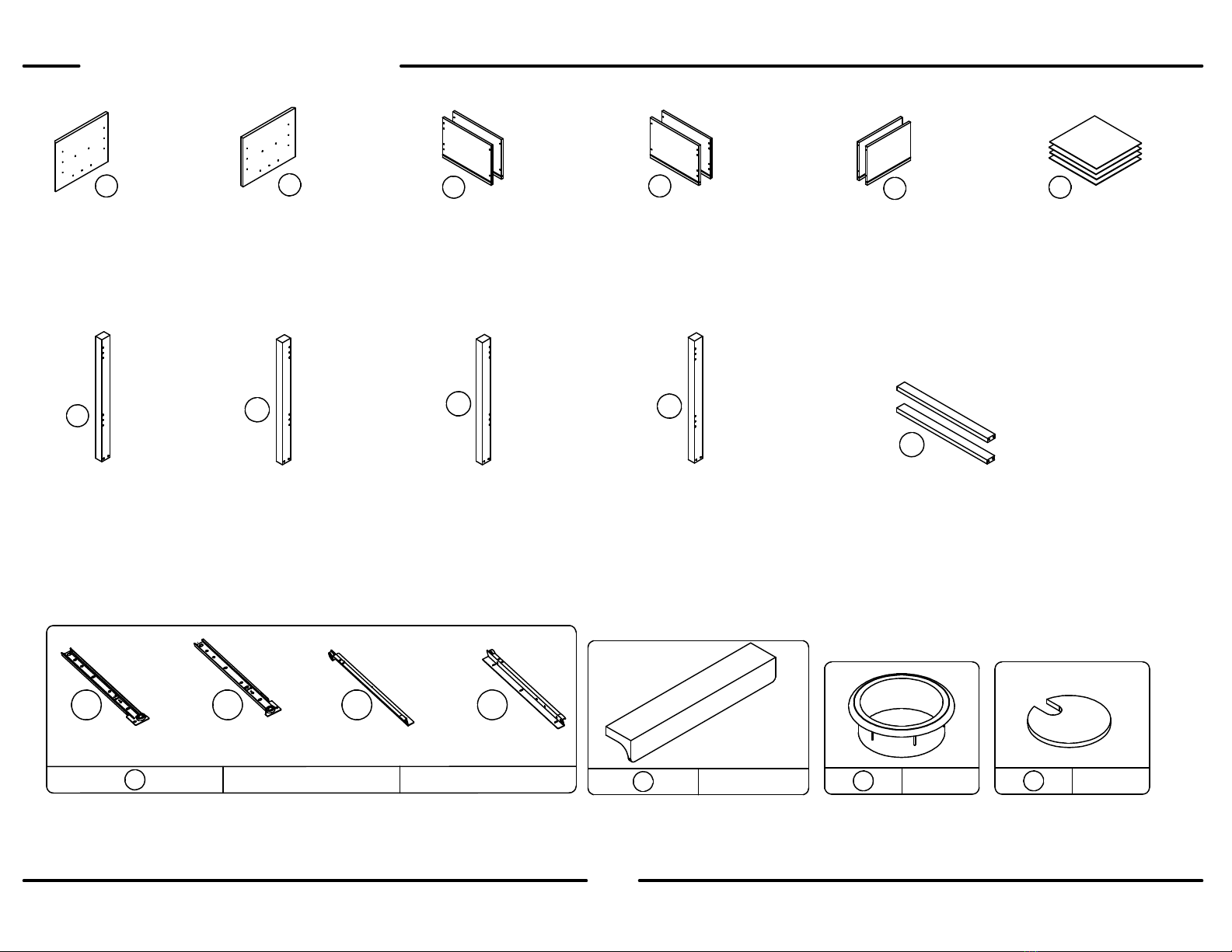

PARTS - PIEZAS - PIECES

left file drawer front

frente del cajón de

archivo izquierdo

façade du tiroir classeur

gauche

39299301200

right file drawer front

frente del cajón de

archivo derecho

façade du tiroir classeur

droit

39299301210

2 left file drawer sides

2 lados del cajón de

archivo derecho

2 côté gauche du tiroir

classeur

39299302220

2 right file drawer sides

2 lados del cajón de

archive derecho

2 côté droit du tiroir

classeur

39299302230

2 file drawer backs

2 partes traseras del

cajón de archivo

2 dos du tiroir classeur

39299302240

4 drawer bottoms

4 cajones inferiores

4 fonds de tiroir

39299302250

left front leg

pata del frenteizquierda

patte avant gauche

39299301260

right front leg

pata del frentederecha

patte avant droite

39299301270

left rear leg

partetraseraizquierda

patte arrière gauche

39299301280

right rear leg

partetraseraderecha

patte arrière droite

39299301290

2 bottom legs

2 patasinferiores

2 pattes inférieures

39299301300

TUVWXY

AA BB CC

right cabinet memberleft cabinet member left drawer runner right drawer runner

corredera de mueble derechacorredera de mueble izquierda deslizador izquierdo de cajón deslizador derecha de cajón

111

#A56030

c dba

glissière gauche du cabinet glissière droite du cabinet coulisse gauche du tiroir coulisse droite du tiroir

#A52660

handle

tirón

poignée

3 2

#A70040

grommet

ojal

rondelle

4 2

#A70050

grommet cap

tapa del ojal

capuchon de rondelle

B349299301PCOM

5 /40

?? www.ameriwood.com ??

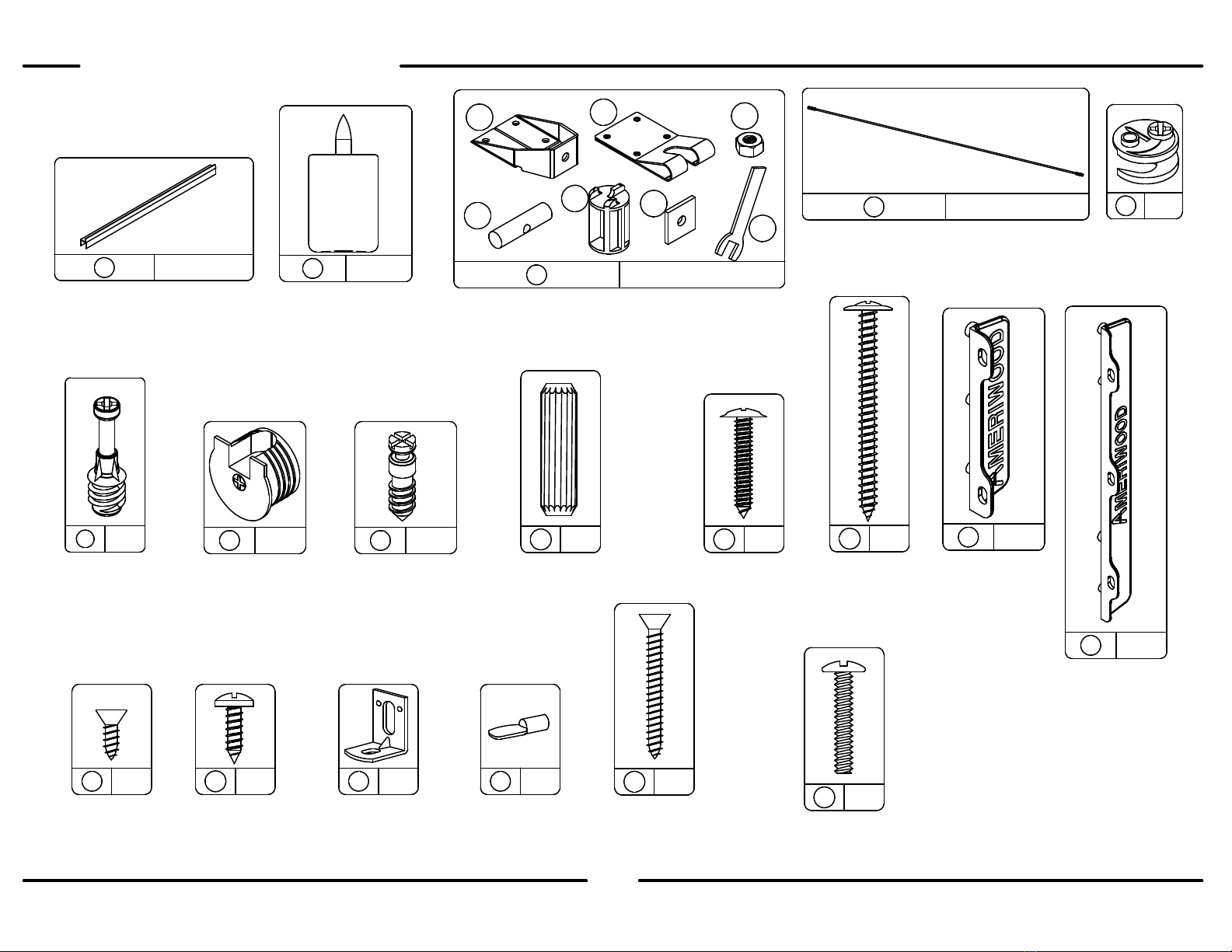

PARTS - PIEZAS - PIECES

x20 4

#A53600

angle bracket

support de l'angle

anaquel del ángulo

22 16

#A11600

1-1/4" flat head

cabeza plano 1-1/4"

tête plate 1-1/4"

9 38

#A22500

cam lock

cerradura de leva

serrure de came

cam bolt

#A22510

perno de leva

boulon de came

x60

#A11080

7/16" cabeza plano

7/16" flat head

7/16"

tête plate

11 8

#A22820

connector

comectador

raccord

12 8

#A22810

connector bolt

perno del conectador

boulon de reccordement

16 4

#A54210

drawer bracket

soporte de cajón

support de tiroir

#A82120

file holder

sostenedor del archivo

support pour fichier

#A99040

glue bottle

botella de pegamento

bouteille de colle

7 1

#A94580

tension rod kit

juego del montaje de barra de la tension

kit de barre de tension

7a 7b

7c 7d 7e

8 1

#A94575

tension rod

barra de la tension

barre de tension

13 26

#A21700

wood dowel

pasador de madera

goujon de bois

#A12120

7/16" pan head

cabeza redondo 7/16"

tête ronde

17 4

#A54230

drawer bracket

soporte de cajón

support de tiroir

21 12

#A80250

shelf support

soporte de tablero

support de la tablette

#A12840

1" washer head

cabeza redondo 1"

tête ronde

#A13720

2" pan head

cabeza redondo 2"

tête ronde

x23 12

#A17400

7/8" machine screw

tornillo 7/8"

vis

7/8"

B349299301PCOM

6 /40

?? www.ameriwood.com ??

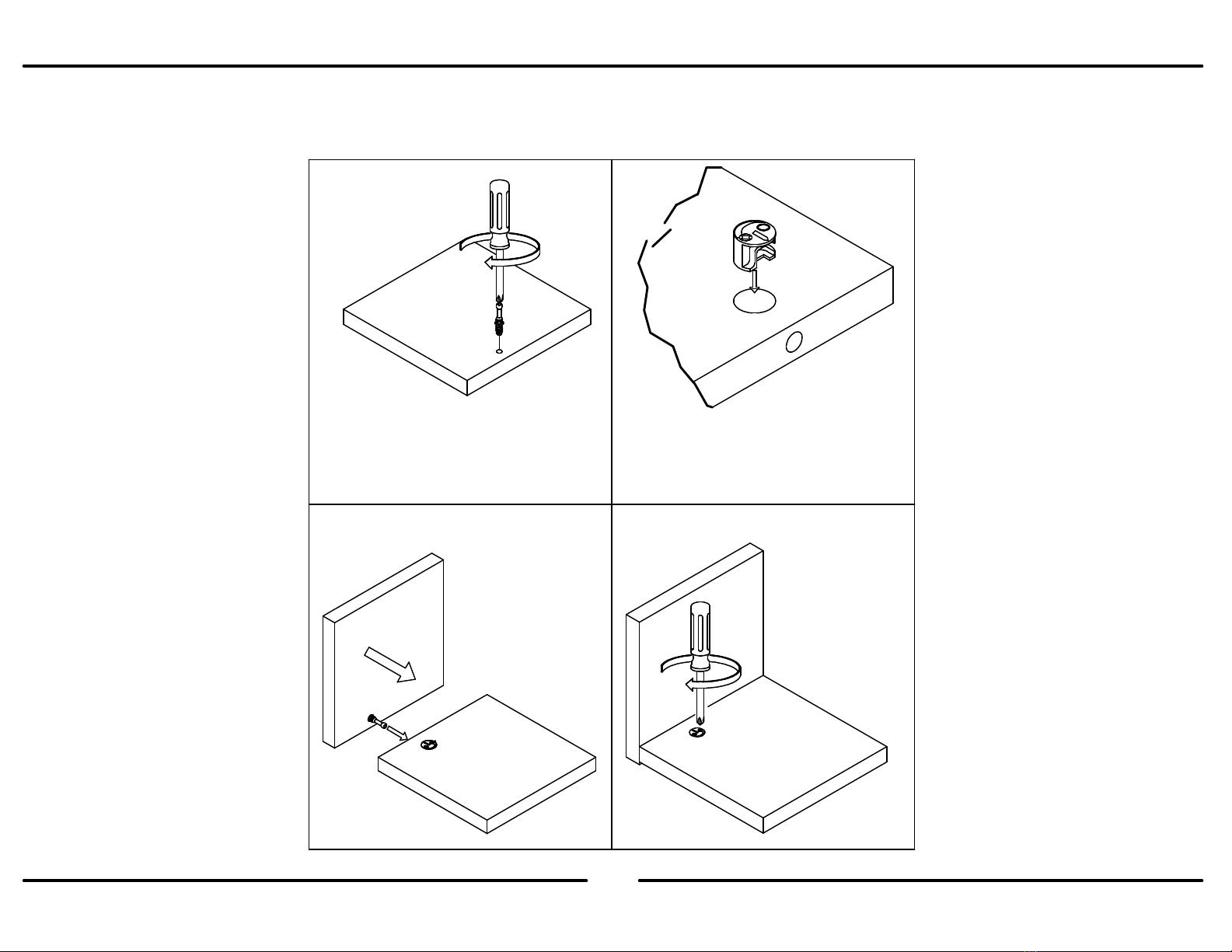

½ turn to fully

lock.

½ se vuelven a

totalmente

cerradura.

½ tour pour

verrouiller

complètement.

Tighten to fully seat. Do not over

tighten.

Apriétese a totalmente asiento. No

haga encima de apriétese.

Serrez pour mettre le siège bien en

place. Ne pas trop serrer.

Proper orientation of cam.

La orientación apropiada de leva.

Bonne orientation de la came.

This illustration shows how the CAM fastening system works.

Esta ilustración muestra el sistema de fijación de leva y como funciona.

Cette illustration montre le système de fixation CAME et son fonctionnement.

Lock

Apretar

Serrer

B349299301PCOM

7 /40

?? www.ameriwood.com ??

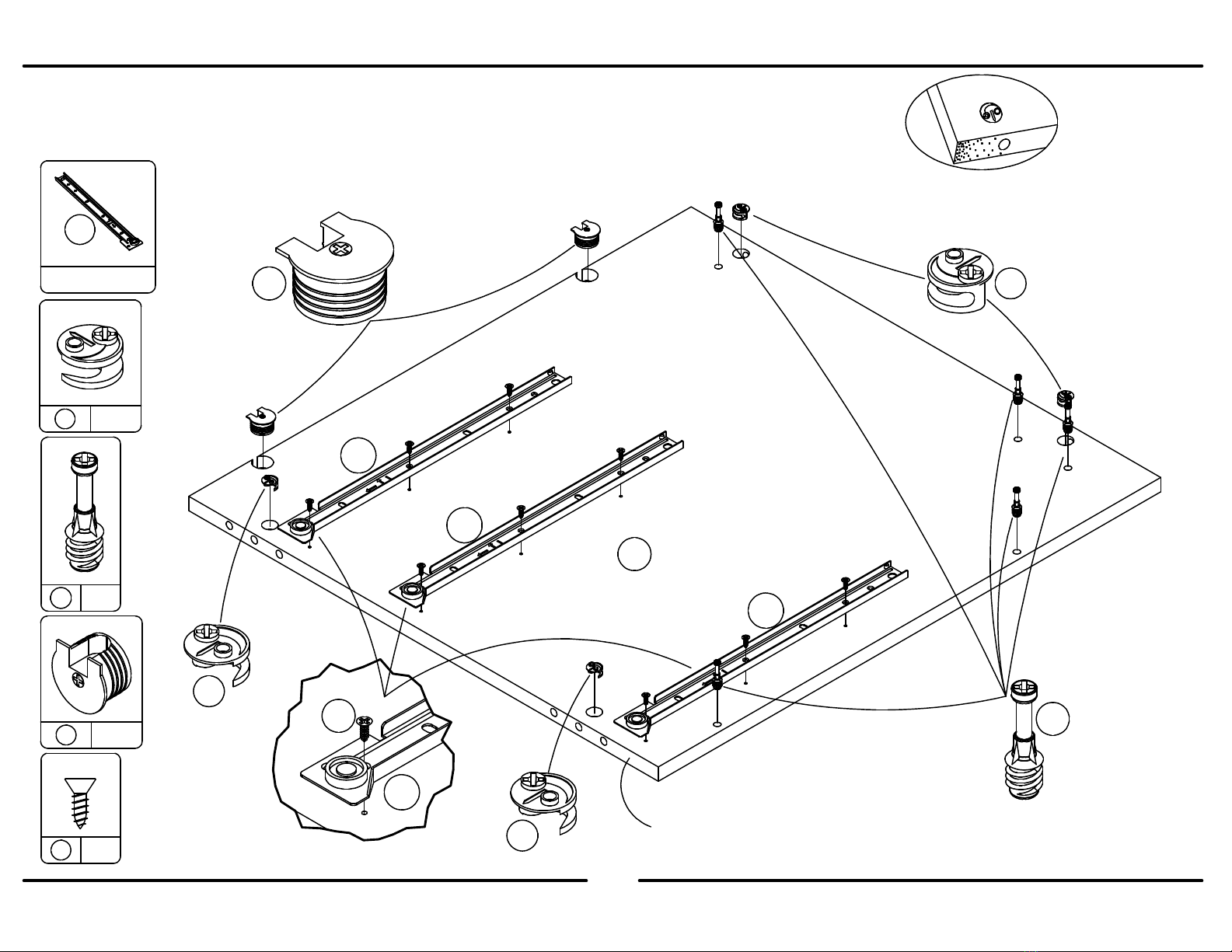

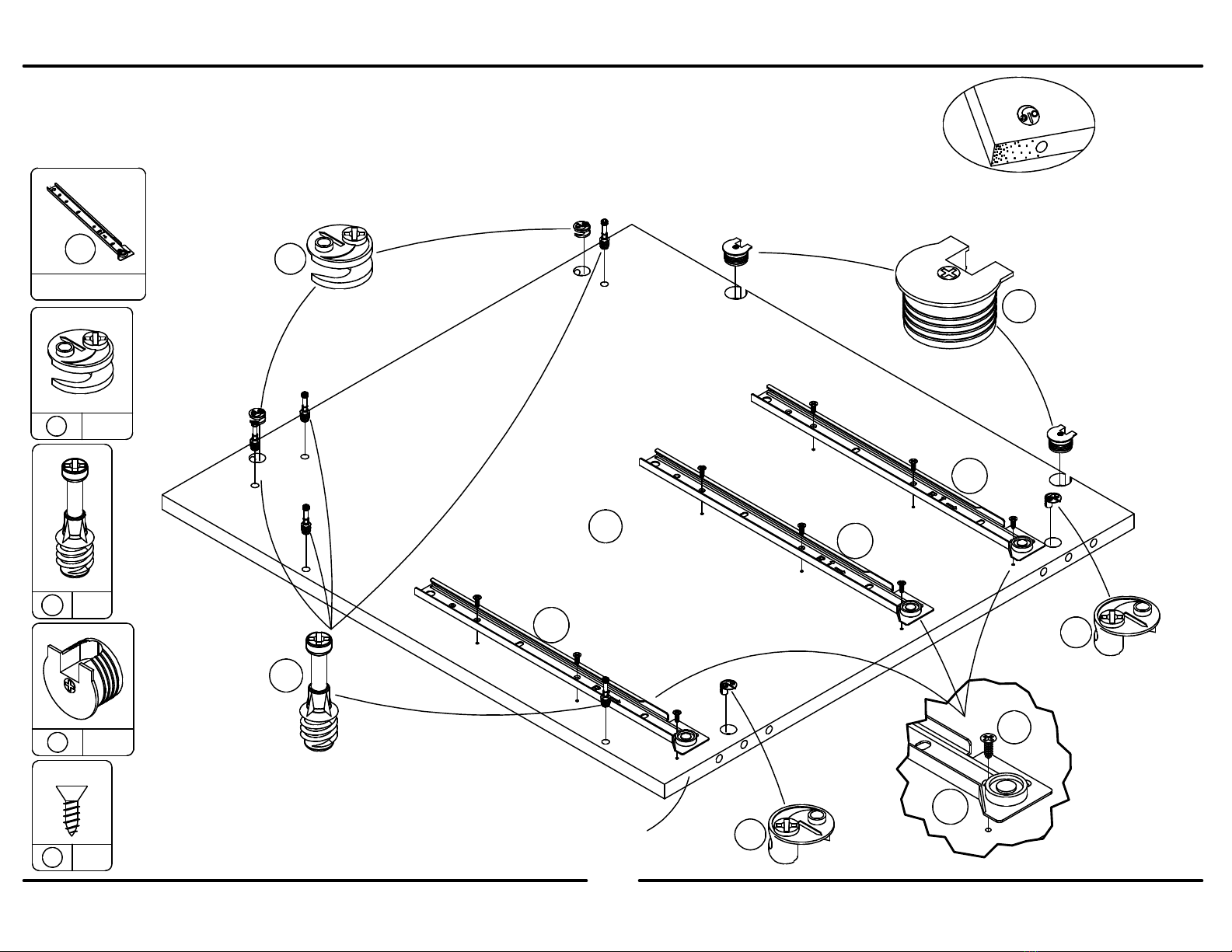

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

9 4

11 2

10 5

18 x9

Finished Edge

Borde Acabado

Bord Fini

B349299301PCOM

8 /40

?? www.ameriwood.com ??

18 x9

11 2

10 5

9 4

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

Finished Edge

Borde Acabado

Bord Fini

B349299301PCOM

9 /40

?? www.ameriwood.com ??

13 16

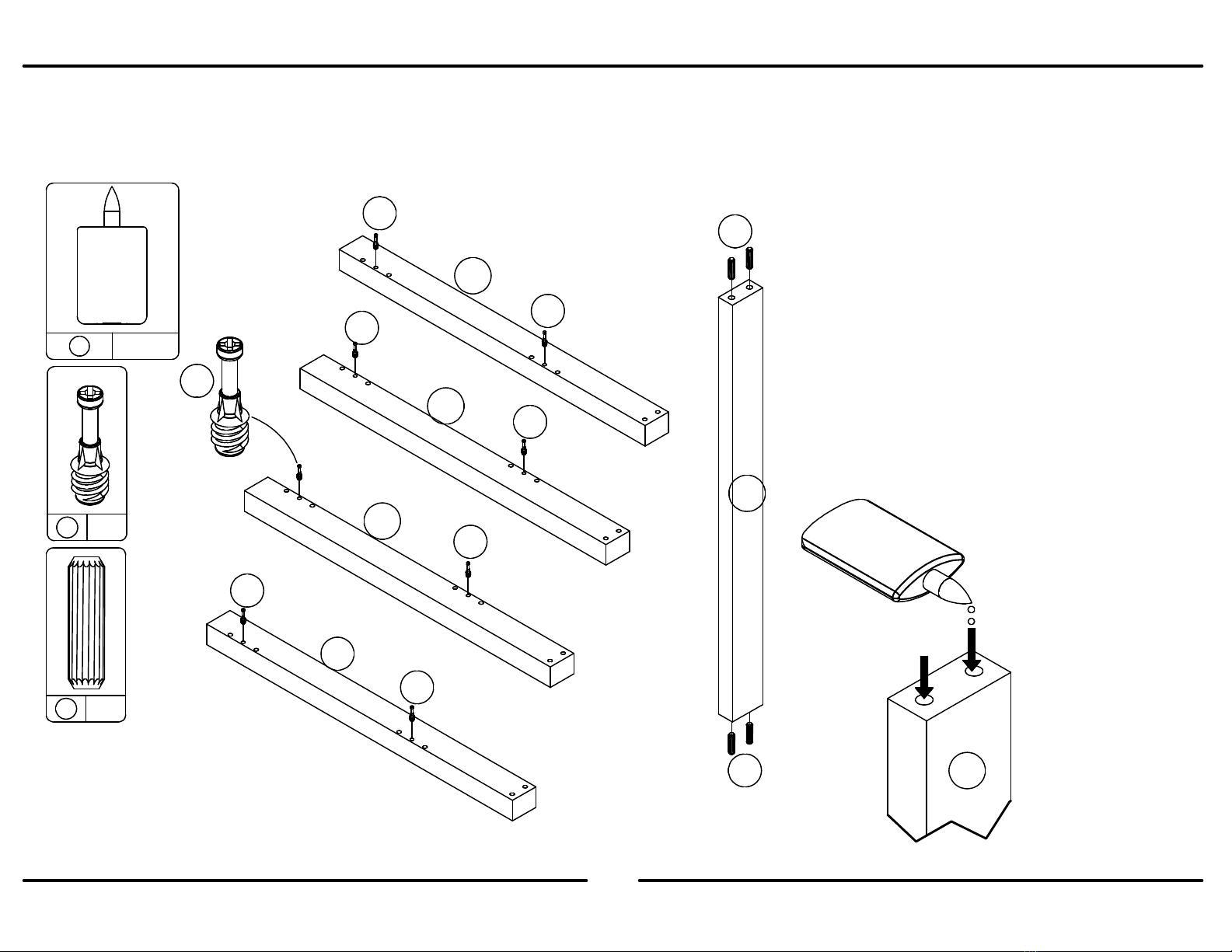

Fill each dowel hole approximately 1/3 full with glue.

Press the dowels into the holes as shown.

Note: There should be some glue squeeze out as the

dowels are inserted. Keep a damp cloth at hand to wipe

this up as you assemble the cabinet.

Llene cada agujero del pasador aproximadamente 1/3 por

completo con pegamento. Presione los pasadores en los

agujeros como se muestra.

Nota: Debe haber un poco de pegamento exprima hacia

fuera mientras que se insertan los pasadores. Mantenga

un paño húmedo para limpiar este residuo de pegamento

cuando se ensambla el gabinete.

Remplissez chaque trou de goujon d'environ 1/3 de colle.

Pressez les goujons dans les trous comme montré. Note: Il

devrait y avoir un peu de colle qui sort à mesure que les

goujons sont insérés. Gardez un linge humide à portée de

la main pour essuyer l'excédent à mesure que vous

assemblez l'armoire.

B349299301PCOM

10 /40

?? www.ameriwood.com ??

Llene cada agujero del pasador aproximadamente 1/3 por

completo con pegamento. Presione los pasadores en los

agujeros como se muestra.

Nota: Debe haber un poco de pegamento exprima hacia

fuera mientras que se insertan los pasadores. Mantenga

un paño húmedo para limpiar este residuo de pegamento

cuando se ensambla el gabinete.

Remplissez chaque trou de goujon d'environ 1/3 de colle.

Pressez les goujons dans les trous comme montré. Note: Il

devrait y avoir un peu de colle qui sort à mesure que les

goujons sont insérés. Gardez un linge humide à portée de

la main pour essuyer l'excédent à mesure que vous

assemblez l'armoire.

Fill each dowel hole approximately 1/3 full with glue.

Press the dowels into the holes as shown.

Note: There should be some glue squeeze out as the

dowels are inserted. Keep a damp cloth at hand to wipe

this up as you assemble the cabinet.

6 1

13 8

10 8

Be sure to use the hole shown for the cam bolts (10).

Asegúrese de utilizar los agujeros para los pernos de la leva (10).

Assurez-vous d'utiliser les trous indiqués pour les boulons de came (10).

Andere Dorel Inneneinrichtung Handbücher

Dorel

Dorel DA7319TB1-BL Bedienungsanleitung

Dorel

Dorel 9257196COMUK Bedienungsanleitung

Dorel

Dorel DA6514 Bedienungsanleitung

Dorel

Dorel AVERY TG2215MWC Bedienungsanleitung

Dorel

Dorel AMERIWOOD 34825 Bedienungsanleitung

Dorel

Dorel Elmwood 1763096PCOMUK Bedienungsanleitung

Dorel

Dorel AMERIWOOD 9702083ST Bedienungsanleitung

Dorel

Dorel 9257196COM Bedienungsanleitung

Dorel

Dorel AMERIWOOD INDUSTRIES 5497015PCOM Bedienungsanleitung

Dorel

Dorel AMERIWOOD INDUSTRIES 7432303PCOM Bedienungsanleitung

Dorel

Dorel Baby Relax Lakeley Bedienungsanleitung

Dorel

Dorel WM6545N Bedienungsanleitung

Dorel

Dorel Baby Relax DA7777 Bedienungsanleitung

Dorel

Dorel DA6580 Bedienungsanleitung

Dorel

Dorel TG6786B-DC Bedienungsanleitung

Dorel

Dorel Ameriwood 3576301PCOM Bedienungsanleitung

Dorel

Dorel 4411019UK Bedienungsanleitung

Dorel

Dorel DA1010-CU Bedienungsanleitung

Dorel

Dorel Bombay 3236218UK Bedienungsanleitung

Dorel

Dorel Ameriwood Industries 5284012PCOM Bedienungsanleitung

Dorel

Dorel Ameriwood Industries 3596317PCOM Bedienungsanleitung

Dorel

Dorel Ameriwood Industries 9111207P Bedienungsanleitung

Dorel

Dorel Ameriwood Industries 5664213PCOM Bedienungsanleitung

Dorel

Dorel BR1405-2 Bedienungsanleitung

Beliebte Inneneinrichtung Handbücher anderer Marken

Homelegance

Homelegance California 1662PEK-1CK Bedienungsanleitung

Osmond Ergonomics

Osmond Ergonomics FLO Bedienungsanleitung

OVE

OVE ELOISE 42 Bedienungsanleitung

overstock

overstock MF286255 Bedienungsanleitung

Sonoma

Sonoma 160-801 Bedienungsanleitung

BOLERO

BOLERO Wicker Side Chair CF158 Installationsanleitung

Coaster

Coaster 4799N Bedienungsanleitung

Stor-It-All

Stor-It-All WS39MP Programmierhandbuch

Lexicon

Lexicon 194840161868 Bedienungsanleitung

Next AMELIA NEW 462947 Bedienungsanleitung

Furinno

Furinno 18089 Bedienungsanleitung

Munchkin

Munchkin Push to Close MK0001 Bedienungsanleitung

impekk

impekk Manual II Bedienungsanleitung

Elements

Elements Ember Nightstand CEB700NSE Bedienungsanleitung

JWA

JWA CARY 68429 Bedienungsanleitung

VIPACK

VIPACK AMORI AMKB9014 Bedienungsanleitung

Anthro

Anthro GT03 Series Bedienungsanleitung

Rowico

Rowico SANNA Bedienungsanleitung
