Duerkopp Adler 739-1201 Leitfaden

Teileliste und Näheinrichtungen

Spare Parts List and Sewing Equipment

739 - 1201; - 1202

Postfach 17 03 51, D-33703 Bielefeld •Potsdamer Straße 190, D-33719 Bielefeld

Telefon (05 21) 9 25-0 •Telefax (05 21) 9 25 24 35

Ausgabe / Edition: 01/99 •EXE Printed inFederalRepublic ofGermanyTeile-/Part.-No.:0791739807

Teileliste und Näheinrichtungen

739 - 1201; - 1202

Inhaltsverzeichnis Tafel / Table Contents

GESTELL 1STAND

SCHABLONENSTEUERUNG 2, 3 TEMPLATE CONTROL

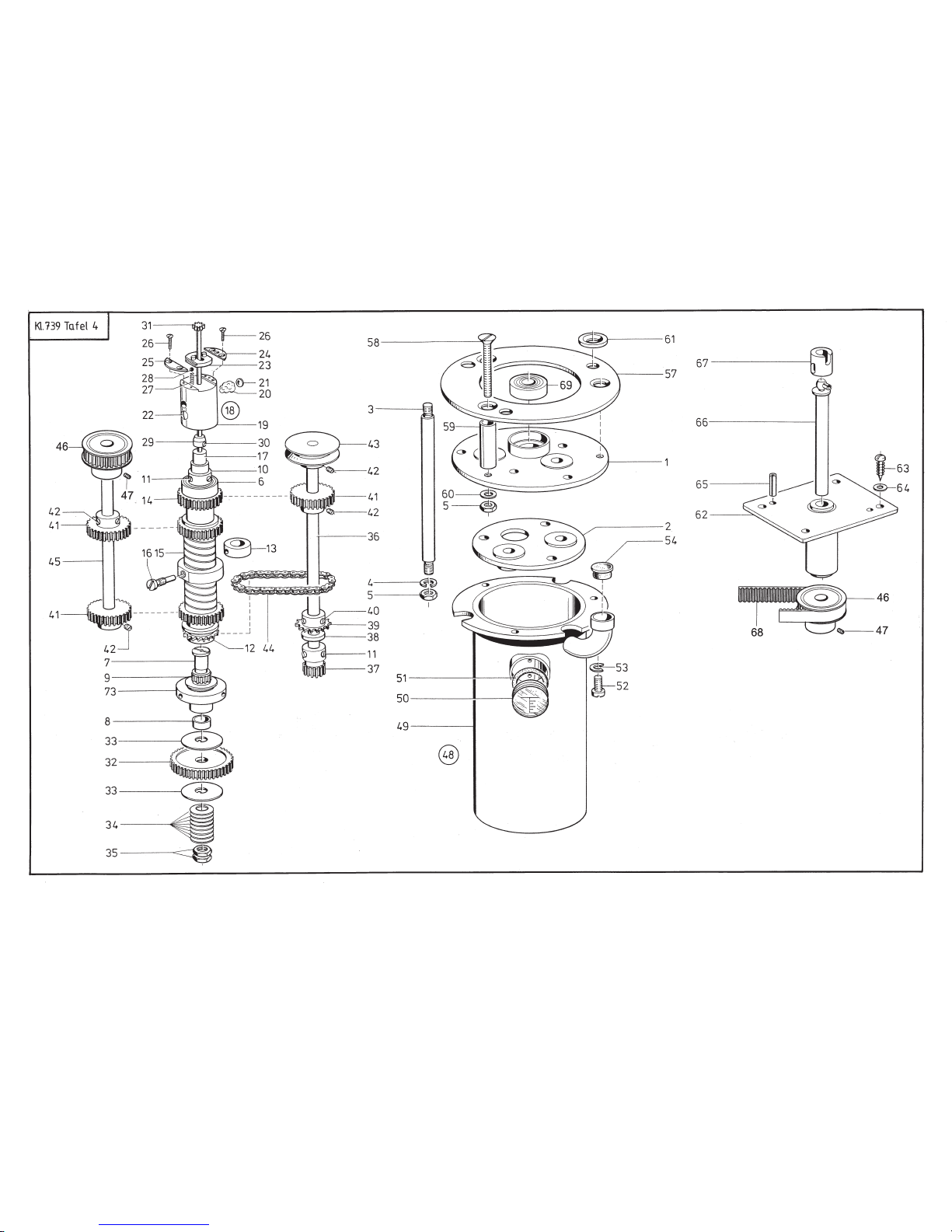

GETRIEBE 4GEAR

EINBAU-NÄHMASCHINE 5, 6, 8 HEAD

MESSERANTRIEB 7KNIFE DRIVE

KETTENTRENNER 9CHAIN THREAD TRIMMER

BEIPACK 10 ACCESSORIES

MOTOR 11MOTOR

ELEKTROTEILE 12, 13, 14 ELECTRICALPARTS

PNEUMATISCHE TEILE14 PNEUMATIC PARTS

BEFESTIGUNGSTEILE 15 FASTENING PARTS

DES STEUERGERÄTES OF THE CONTROL

STEUERGERÄT16 - 21 CONTROL

SCHABLONEN-STANDARDTEILE22, 23 STANDARD TEMPLATE PARTS

PLÄNE PLANS

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

001Tafel/ Table: Seite/ Page: 1von/ of 2

1MG50 006011 Seitenteil10001

2MG50 002521 Querverbindung10002

39201 114157 6kt.-Schraube10003

40742 005027 Scheibe10004

5MG43 000012 Federring10005

69231 110147 6kt.-Mutter10006

7MG50 002551 Ständer10007

8MG50 002554 Fuß10008

99201 014597 6kt.-Schraube10009

10 0742 005110 Federring10010

11 9231 110157 6kt.-Mutter10011

12 9201 014207 6kt.-Schraube10012

13 9330 900137 Scheibe10013

14 9332 500160 Federring10014

15 9330 000137 Scheibe10015

16 MG43 000062 Klemme10016

17 MG50 006041 Winkel10017

18 0718 002219 Lasche10018

19 9201 113717 6kt.-Schraube10019

20 0725 000520 B Federring10020

21 MG50 006071 Platte10021

22 MG50 006073 Achse10022

23 0746 000272 Scheibe10023

24 0746 000265 Lagerbock10024

25 9202 002887 Zyl.-Schraube10025

26 0744 001131 Federring10026

27 0742 040188 Spezialschraube10027

28 0742 040241 Spezialschraube10028

29 9231 110137 6kt.-Mutter10029

30 MG50 006088 Winkel10030

31 9202 003297 Zyl.-Schraube10031

32 0746 000263 A Zahnscheibe10032

33 MG50 006093 Abdeckblech10033

34 9202 002483 Zyl.-Schraube10034

35 9202 002873 Zyl.-Schraube10035

36 MG5O 006141 Ölwanne10036

37 9202 002063 Zyl.-Schraube10037

38 0713 000302 Spanplattenschraube *10038

40 0700 001736 Tischplatte (-1201)10039

40 0700 001746 Tischplatte (-1202)10040

41 0739 000099 Führungsplatte10041

41 0739 000616 Führungsplatte10042

42 9207 160657 Spanplattenschraube10043

43 0739 000138 Ring10044

44 0700 000055 A Gummiecke10045

45 MG41 004524 Spanplattenschraube10046

46 0523 000028 Stütze10047

59 0700 001747 Auflage10048

60 0739 000204 Gummimatte10049

61 0739 000203 Anschlag10050

62 0739 000207 Winkel10051

63 0739 000061 Führungsschiene10052

64 9202 002063 Zyl.-Schraube10053

65 9330 000087 Scheibe10054

66 0739 000081 Grundplatte10055

67 0739 000088 A Schutzkappe10056

68 0902 000670 Zyl.-Schraube10057

69 0739 000090 Winkel10058

70 1001 009130 Linsenschraube10059

71 0792 025354 Führungsrohr10060

72 0739 000097 Scheibe10061

73 9330 000127 Scheibe10062

74 0739 000102 Stellring kpl.10063 (mit Pos. 75)

75 0223 000669 Gewindestift10065

76 9203 003128 Zyl.-Schraube10066

77 9330 000068 Scheibe10067

78 0739 000085 Lasche10068

80 0791 001081 Garnständerrohr10069

81 9330 000127 Scheibe10070

82 0995 340617 6kt.-Mutter10071

83 0791 001091 Garnhaltearm kpl.10072 (mit Pos. 85 und 86)

84 0791 001096 Fadenführung kpl.10074 (mit Pos. 85 und 86)

85 9204 202038 Linsenschraube10076

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

001Tafel/ Table: Seite/ Page: 2von/ of 2

86 0791 001095 4kt.-Mutter10077

87 0077 110220 Auflage10078

88 0077 110230 Zentrierstück10079

89 0746 000056 Schalldämpfer *10080

90 MG41 001643 Schubkasten Oberteil10081

91 0700 000044 Führungsleiste10082

92 0700 000045 Ablageblech10083

93 9203 003357 Zyl.-Schraube10084

94 0211 009086 Zyl.-Schraube10085

95 9202 003297 Zyl.-Schraube10086

96 0240 000696 Scheibe10087

97 9231 110047 6kt.-Mutter10088

98 9330 000073 Scheibe10089

99 0725 000520 B Federring10090

100 0557 001219 Splint10091

101 0700 000043 Schubkasten10092

102 0911 000514 Verschlußstopfen10093

103 MG50 006181 Leiste10094

104 MG50 006184 Haken10095

105 9231 110127 Mutter10096

106 MG41 001364 Spanplattenschraube10097 * Beipackteil

* Part of the accessories

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

002Tafel/ Table: Seite/ Page: 1von/ of 1

10792 025273 Schiene, links10100

20792 025274 Schiene, rechts10101

49202 002478 Zyl.-Schraube10102

60794 000767 Bock10103

70792 025279 Führungsstange10104

89202 002513 Zyl.-Schraube10105

90739 000595 Scheibe10106

10 0792 025283 Seitenteil, links10107

11 0792 025284 Seitenteil, rechts10108

12 0792 025285 Winkel, links10109

13 0792 025286 Winkel, rechts10110

14 1001 009130 Linsenschraube10111

15 0794 000715 Lager kpl.10112

16 9202 002777 Zyl.-Schraube10113

17 0792 025293 Kulissenblech10114

18 9202 002483 Zyl.-Schraube10115

19 0792 025299 Klemmstück10116

20 9202 002503 Zyl.-Schraube10117

21 0792 025301 Hebel10118

22 0739 005034 Bolzen10119

23 0255 000129 Sicherr.-Scheibe10120

24 0792 025304 Platte10121

25 9700 101100 Zylinder10122

26 9202 001698 Zyl.-Schraube10123

27 0797 002016 Schlauchtülle10124

28 0246 000320 Druckfeder10125

29 0792 025294 Lasche10126

30 0792 025321 Winkel10127

31 9202 002467 Zyl.-Schraube10128

32 0792 025324 Schaltblech10129

33 0570 001228 Gewindelasche10130

34 9202 002073 Zyl.-Schraube10131

35 MG43 002510 Scheibe10132

36 9202 003178 Zyl.-Schraube10133

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

003Tafel/ Table: Seite/ Page: 1von/ of 1

10798 002321 A Motor10134

20739 000528 Riemenscheibe kpI.10135 (mit Pos. 3) 50Hz

2 539 Riemenscheibe kpl.10137 (mit Pos. 3) 60Hz

39205 102478 Gewindestift10139

40739 000531 Motor-Bef.-Platte10140

50739 000532 Distanzhülse10141

79203 314097 Senkschraube10142

80739 000163 Scheibe10143

99330 000098 Scheibe10144

10 9231 110108 6kt.-Mutter10145

11 0739 000142 Platte10146

12 0739 000143 Bolzen10147

13 9231 110147 6kt.-Mutter10148

14 0739 001181 Riemenscheibe10149

15 0739 000150 Stellring kpl.10150 (mit Pos. 16)

16 0531 000471 Gewindestift10152

17 9130 101360 Keilriemen10153

18 9130 101510 Keilriemen10154

19 9207 170857 Spanplattenschraube10155

20 0792 025372 Lagerplatte10156

21 9202 003297 Zyl.-Schraube10157

22 9330 000127 Scheibe10158

23 0792 025382 Schwenkarm10159

24 9202 002918 Zyl.-Schraube10160

25 0739 000030 Gleitstück10161

26 0252 002388 Ansatzschraube10162

28 0792 025391 Achse10163

29 0792 025393 Stellring kpl.10164 (mit Pos. 30)

30 0244 000700 Gewindestift10166

31 0558 000693 Scheibe10167
