Edimax APC500 Bedienungsanleitung

APC500

Quick Installation Guide

09-2015 / v1.0

I. Informações sobre o produto

I-1. Conteúdo da embalagem

1. APC500

2. Cabo Ethernet

3. Cabo da consola

4. Transformador

5. CD

6. Guia de instalação rápida

7. Kit de montagem em prateleira

8. Kit de montagem na parede

I-2. Requisitos do sistema

-Router e modem por cabo/DSL existente

-Computador com Web browser para configuração do controlador

I-3. Descrição geral do hardware

A. LED de alimentação, estado e armazenamento.

B. Porta USB 3.0 para as definições de guardar/restaurar e registo do

sistema.

C. Ejecte um dispositivo USB anexado.

D. Ligue uma consola de gestão.

E. Porta WAN/rede local 0.

F. Portas de rede local 1 a 3.

G. Reponha o controlador para as predefinições de origem.

Portas de WAN e rede local 1 a 3:

A. LED

B. USB 3.0

C. Ejectar

E. Porta

WAN/rede local

G. Repor

D. Consola

F. Portas de

rede local

Ligação/A

Veloci

dade

I-4. Estado do LED

LED

Cor do LED

Estado do LED

Descrição

Potência

Azul

Ligado

O controlador está ligado.

Intermitente

O controlador está a efectuar

o arranque.

Desligado

O controlador está desligado.

Estado

Azul

Ligado

O controlador está a

funcionar correctamente.

Intermitente

A transferir/receber dados.

Desligado

O controlador está offline.

Armazenamento

Azul

Ligado

O armazenamento USB está

instalado.

Intermitente

Actividade USB.

Desligado

O armazenamento USB não

está instalado.

Ligação/ACT

Verde

Ligado

Ligação activa.

Intermitente

Actividade de rede.

Desligado

Ligação inactiva.

Velocidade

Verde

Ligado

1000 Mbps

Desligado

10/100 Mbps

I-5. Repor

Se tiver algum problema com o controlador, pode repor o dispositivo para as

predefinições de origem. Isto irá repor todas as definições para os valores

predefinidos.

1. Prima e mantenha premido o botão de reposição na parte da frente do

controlador durante, pelo menos, 10 segundos.

Pode ser necessário um alfinete ou um objecto pontiagudo

semelhante para pressionar o botão de reposição.

2. Aguarde até o controlador ser reiniciado. O controlador está pronto para

configuração quando o LED de alimentação azul aparecer como ligado.

II. Configurar o Controlador PA Edimax Pro

O APC500 permite uma gestão central de até 32 pontos de acesso Edimax Pro,

reduzindo os custos e facilita uma gestão eficiente de PA remota.

O APC500 é fácil de instalar. É apresentada abaixo uma descrição geral de

uma rede recomendada:

O Controlador APC500 permite ligar uma rede através de um comutador ou

directamente para um router e outros pontos de acesso Edimax Pro ligados

são designados automaticamente como PA (pontos de acesso) geridos.

Utilizar o APC500 permite-lhe configurar, monitorizar e gerir todos os PA

geridos (até 32 ligados por comutadores) a partir do único controlador PA.

Certifique-se de que tem instalado o mais recente firmware do

Web site da Edimax nos seus produtos Edimax Pro.

1. Ligue todos os PA a um comutador PoE, que é ligado a um gateway/router.

Pode utilizar o router como servidor DHCP ou pode configurar

mais tarde o Controlador PA como servidor DHCP.

2. Certifique-se de que todos os PA estão ligados e verifique os LED.

3. Ligue o APC500 ao comutador PoE (porta de rede local) ou ao

gateway/router (porta WAN) e ligue a fonte de alimentação.

4. Ligue um computador ao APC500 utilizando um cabo Ethernet.

5. Abra um Web browser e introduza o endereço IP do Controlador PA no

campo de endereço. O endereço IP predefinido é 192.168.2.1

O endereço IP do computador deve estar na mesma subrede do

Controlador PA. Consulte o manual do utilizador para obter mais

ajuda.

Se alterou o endereço IP do Controlador PA ou se o seu

gateway/router utiliza um servidor DHCP, certifique-se de que

introduz o endereço IP correcto. Verifique as definições do

gateway/router.

6. Introduza o nome de utilizador e a palavra-passe para iniciar sessão. O nome

de utilizador e a palavra-passe predefinidos são admin e 1234.

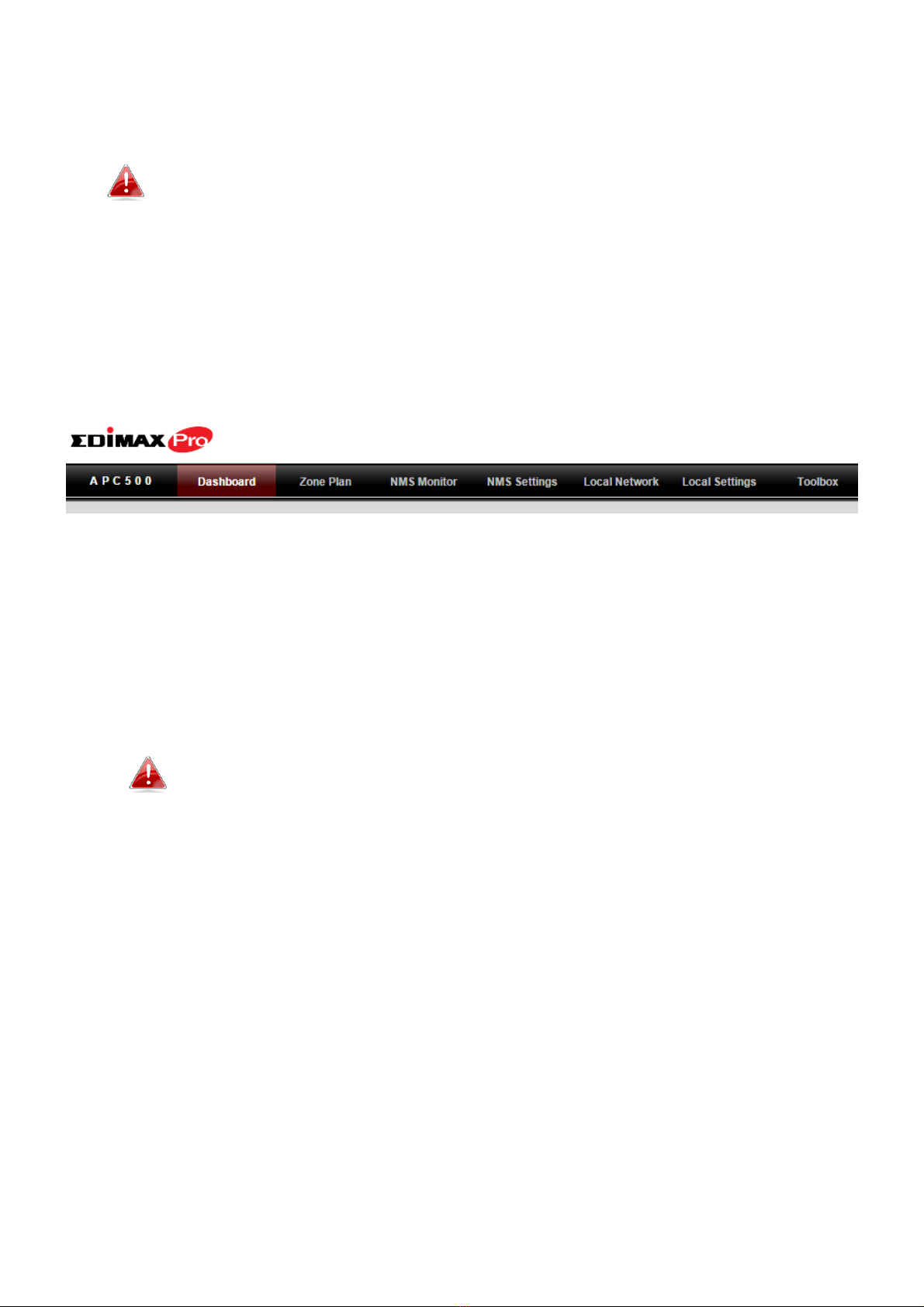

7. Terá acesso ao Dashboard APC500. O APC500 inclui um assistente que

configura rapidamente o endereço IP da rede local, as definições de início

de sessão de administrador e hora/data do APC500, assim como o SSID e a

segurança dos PA geridos. Clique em “Wizard” (Assistente) no canto

superior direito para começar.

8. Siga as instruções no ecrã para concluir os Passos 1 a 6 e clique em

“Finish” (Terminar) para guardar as definições.

Se não encontrar algum dos PA geridos durante o Passo 5

Seleccionar PA disponíveis, reponha o PA gerido para as

predefinições de origem. Consulte o manual do utilizador do PA

para obter ajuda.

9. O Controlador APC500 e os PA geridos devem estar totalmente funcionais

com todas as definições básicas configuradas. Utilize o menu principal para

navegar nas definições do Edimax Pro NMS (Network Management Suite).

Utilize as opções Dashboard, Zone Plan, NMS Monitor e NMS Settings

(Dashboard, Plano de zona, Monitor NMS e Definições de NMS) para

configurar os PA geridos.

Utilize Local Network & Local Settings (Rede local e definições locais) para

configurar o APC500.

Consulte o manual do utilizador para obter mais informações.

III. Instalação do hardware

III-1. Montagem na parede

O APC500 inclui parafusos para montar o controlador numa parede.

Antes de utilizar o sistema de montagem na parede, retire os pés

de borracha da parte inferior do APC500 puxando-os com

cuidado.

1. Identifique e assinale as posições correctas dos parafusos na parede

escolhida.

2. Monte o APC500 na parede com os parafusos incluídos, como indicado no

diagrama.

3.Certifique-se de que o APC500 é fixado

com firmeza na parede e orientado

correctamente, com o logótipo da

Edimax do controlador, como indicado no

diagrama.

Certifique-se de que o controlador

está montado com firmeza na

parede.
