Franke F5LM2007 Bedienungsanleitung

ZMI_001_2030039590-F5LM2007_#SALL_#AQU_#V2.fm / 11.04.19

F5LM2007

2030039590

7612982244438

DE Montage- und Betriebsanleitung Einhebelmischer-Einbaubatterie

EN Installation and operating instructions Single-lever in-wall mixer

FR Notice de montage et de mise en service Robinetterie intégrée à mitigeur

monolevier

ES Instrucciones de montaje y servicio Batería empotrable de mezclador

monomando

IT Istruzioni per il montaggio e l'uso

NL Montage- en bedrijfsinstructies Eengreeps inbouwmengkraan

PL Instrukcja montażu i obsługi Jednouchwytowa bateria podtynk.

SV Monterings- och driftinstruktion

CS Návod pro montáž a provoz

FI Asennus- ja käyttöohje Sisäänrakennettu vipusekoitinhana

RU Инструкция по монтажу и вводу в эксплуатацию

ZMI_001_2030039590-F5LM2007_#SALL_#AQU_#V2.fm

- 2 -

- 3 -

ZMI_001_2030039590-F5LM2007_#SALL_#AQU_#V2.fm

Installation and operating

instructions Montage- und Betriebsanleitung

Important notes Wichtige Hinweise

►Before installing flush piping system! ►Vor Installation Rohrleitungen spülen!

►The fitting must be operated only with

original mesh filters and return flow

inhibitors!

►Armatur nur mit original Sieben und

Rückflussverhinderern betreiben!

►In Abhängigkeit von der Wasserqualität,

den örtlichen Gegebenheiten und den vor

Ort geltenden Bestimmungen die Armatur

in regelmäßigen Abständen prüfen und

warten.

►The fitting must be checked and

maintained at regular intervals depending

on the water quality and in accordance with

the local conditions, and rules and

regulations applicable at the site.

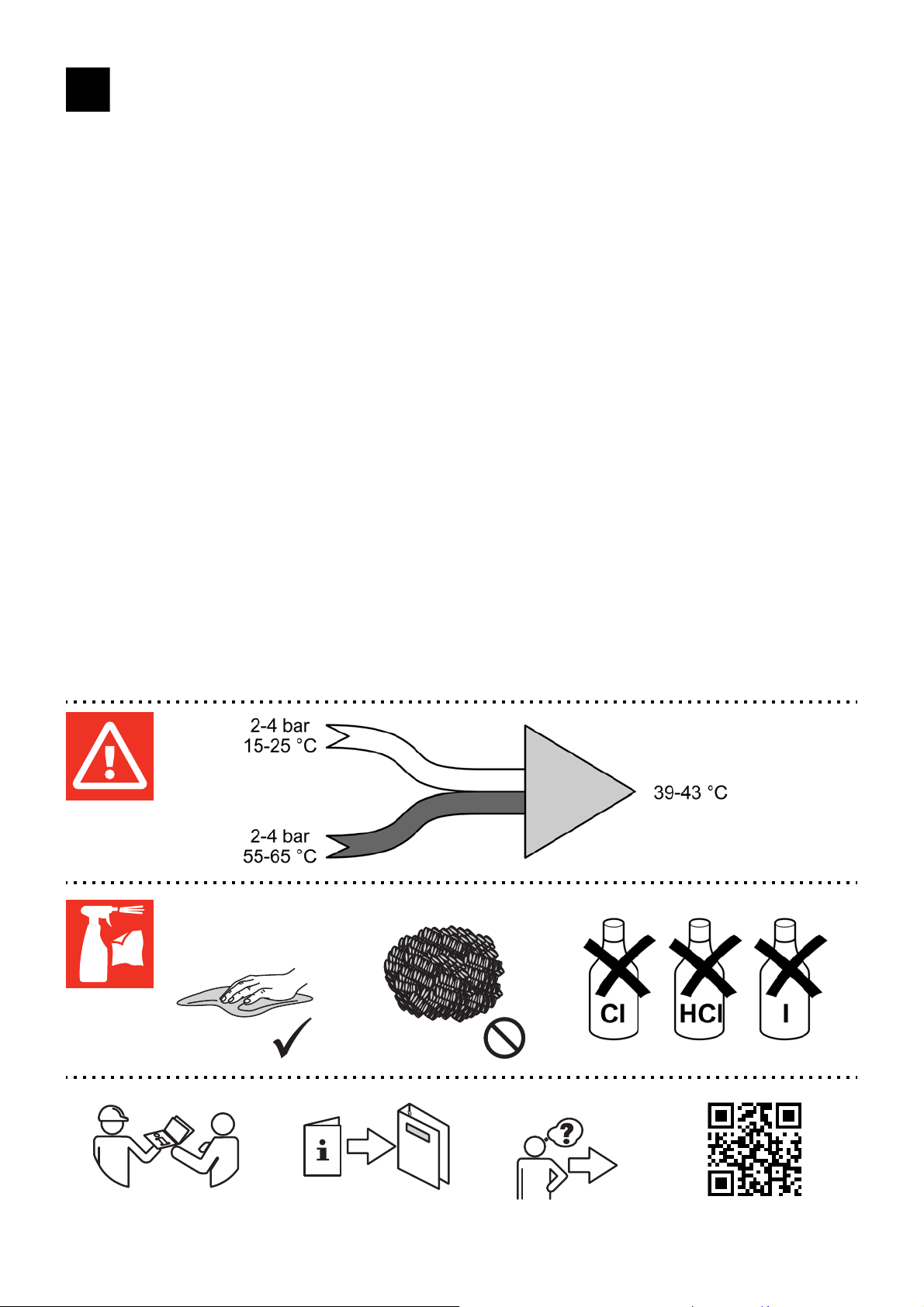

Technical data Technische Daten

►Minimum flow pressure 1.0 bar ►Mindestfließdruck 1,0 bar

►Maximum operating pressure 10 bar ►Maximaler Betriebsdruck 10 bar

►Recommended flow pressure 1-5 bar ►Empfohlener Fließdruck 1-5 bar

►Volume flow at 3 bar (38 °C) flow pressure

12 l/min

►Volumenstrom bei 3 bar (38 °C) Fließdruck

12 l/min

►Thermostatic scald-protection in complian-

ce with DIN EN 1111, pre-set to a maxi-

mum of 43 °C.

►Thermostatischer Verbrühungsschutz laut

DIN EN 1111, fest eingestellt auf 43 °C.

►Voltage supply with lithium battery CRP2

6VDC

►Spannungsversorgung

Lithium Batterie CRP2 6 V DC

►Power consumption 1,5 W ►Leistungsaufnahme 1,5 W

►Type of protection IP 59k (in assembled

condition)

►Schutzart IP 59k (im zusammengebauten

Zustand)

ZMI_001_2030039590-F5LM2007_#SALL_#AQU_#V2.fm

- 4 -

Instrukcja montażu i obsługi Monterings- och driftinstruktion

Ważne wskazówki Viktiga informationer

►Przed instalacjąprzepłukaćrury!

►Armatury należy używaćwyłącznie z

oryginalnymi sitkami i zaworami zwrotnymi!

►Armaturęnależy poddawaćregularnej

kontroli i konserwacji w zależności od

jakości wody, warunków lokalnych i

obowiązujących przepisów.

►Spola igenom rörledningarna före

installation!

►Använd armaturen endast med originalsilar

och originalåterflödesförhindrare!

►Kontrollera och serva armaturen med

intervaller som bestäms av vattenkvaliteten

samt de lokala förhållandena och de

bestämmelser som gäller där.

Dane techniczne Tekniska data

►Minimalne ciśnienie przepływu 1,0 bar ►Minsta hydrauliska tryck 1,0 bar

►Maksymalne ciśnienie robocze 10 barów ►Maximalt drifttryck 10 bar

►Zalecane ciśnienie przepływu 1-5 barów ►Rekommenderat hydrauliskt tryck 1-5 bar

►Objętościowe natężenie przepływu przy

ciśnieniu 3 barów (38 °C) 12 l/min

►Volymstrom vid 3 bar (38 °C) hydrauliskt

tryck 12 l/min

►Termostatyczne zabezpieczenie przed

poparzeniem zgodnie z DIN EN 1111,

wstêpnie ustawione na maksymalnie

43 °C.

►Termostatiskt skållningsskydd enligt DIN

EN 1111, förinställt på högst 43 °C.

►Zasilanie elektryczne bateriąlitowąCRP2

6 V DC

►Pobór mocy 1,5 W

►Rodzaj ochrony IP 59k (w zmontowanym

stanie)

►Spänningsförsörjning med litiumbatteri

CRP2 6 V DC

►Effektbehov 1,5 W

►Skyddsklass IP 59k (i hopsatt tillstånd)

- 5 -

ZMI_001_2030039590-F5LM2007_#SALL_#AQU_#V2.fm

Notice de montage et de mise en

service Návod pro montáž a provoz

Remarques importantes Důležité pokyny

►Rincer les conduites avant d’installer ! ►Před instalací potrubí propláchněte!

►Ne faire fonctionner la robinetterie qu'avec

les filtres et clapets de non retour d'origine !

►Provozovat armaturu jen s originálními sít-

ky a zařízeními proti zpětnému toku!

►En fonction de la qualité de l’eau, ainsi que

des conditions et des dispositions locales,

il convient de contrôler et d’entretenir la

robinetterie à intervalles réguliers.

►V závislosti na kvalitěvody, místních

podmínkách a předpisech platných v místě

instalace je nutné provádět v pravidelných

intervalech kontrolu a údržbu armatury.

Données techniques Technické údaje

►Pression dynamique minimale 1,0 bar ►Minimální průtočný tlak 1,0 bar

►Maximální provozní tlak 10 bar

►Doporučený průtočný tlak 1-5 bar

►Prùtok pøi prùtoèném tlaku 3 bar (38 °C)

12 l/min

►Termostatická ochrana proti opaøení podle

normy DIN EN 1111 pøednastavená na

maximálnì 43 °C.

►Pression de service maximale 10 bars

►Pression dynamique recommandée

1-5 bars

►Débit volumique pour 3 bars (38 °C) de

pression dynamique 12 l/min

►Protection thermostatique contre les

échaudures selon DIN EN 1111, préréglée

sur max. 43 °C.

►Alimentation en tension avec pile au lithium

CRP2 6 V DC

►Puissance absorbée 1,5 W

►Type de protection IP 59k (à l’état as-

semblé)

►Napájení lithiovou baterií CRP2 6 V DC

►Příkon 1,5 W

►Krytí IP 59k (ve smontovaném stavu)

ZMI_001_2030039590-F5LM2007_#SALL_#AQU_#V2.fm

- 6 -

Instrucciones de montaje y

servicio Asennus- ja käyttöohje

Indicaciones importantes Tärkeitä ohjeita

►¡Enjuagar las tuberías antes de instalar! ►Huuhtele putkijohdot ennen asennusta!

►Käytä varusteet vain alkuperäisten sihtien

ja takaisinvirtauksen eston kanssa!

►Hana tulee tarkistaa ja huoltaa säännöllisin

väliajoin veden laadusta, paikallisista

oloista ja paikalla voimassa olevista

määräyksistä riippuen.

►¡La grifería debe hacerse funcionar

únicamente con los tamices y las válvulas

antiretorno originales!

►En función de la calidad del agua, las

condiciones locales y la legislación vigente,

realizar las inspecciones y el

mantenimiento de la grifería a intervalos

regulares.

Datos técnicos Tekniset tiedot

►Presión mínima de flujo 1,0 bar ►Vähimmäisvirtauspaine 1,0 bar

►Suurin käyttöpaine 10 bar

►Suositeltava virtauspaine 1-5 bar

►Tilavuusvirta 3 barin (38 °C)

virtauspaineella 12 l/min

►Standardin DIN EN 1111 mukainen, termo-

staatilla toimiva palovammasuojaus, esia-

setuksena enintään 43 °C.

►Presión máxima de servicio 10 bares

►Presión de flujo recomendada 1-5 bares

►Flujo volumétrico con 3 bares (38 °C) de

presión de flujo 12 l/min

►Protección termostática frente a escalda-

duras según DIN EN 1111, preajustada de

fábrica a un máximo de 43 °C.

►Alimentación de corriente con batería de li-

tio CRP2 6 V DC

►Jännitteensyöttö litiumparistolla CRP2

6VDC

►Consumo de potencia 1,5 W ►Tehonkulutus 1,5 W

►Modo de protección IP 59k (en estado

montado)

►Suojaustapa IP 59k (kootussa tilassa)

- 7 -

ZMI_001_2030039590-F5LM2007_#SALL_#AQU_#V2.fm

Istruzioni per il montaggio e

l'uso

Инструкция по монтажу и

вводу вэксплуатацию

Avvertenze importanti Важные указания

►Sciacquare le tubazioni prima di installare!

►Utilizzare la rubinetteria esclusivamente

con i filtri e le valvole antiriflusso originali!

►Controllare e sottoporre a manutenzione

l'apparecchio ad intervalli regolari, in

funzione della qualità dell'acqua, delle

caratteristiche locali e delle vigenti

disposizioni locali.

► Перед инсталляцией промыть трубки!

► Эксплуатировать арматуру только с

оригинальными фильтрами иклапанами

обратного течения!

► Арматуру необходимо регулярно

чистить иобслуживать взависимости от

качества воды, местных условий и

действующих вместе эксплуатации

предписаний.

Specifiche tecniche Технические характеристики

►Pressione idraulica min. 1,0 bar

►Pressione di esercizio max. 10 bar

►Pressione idraulica consigliata 1-5 bar

►Portata volumetrica a 3 bar (38 °C)

di pressione idraulica 12 l/min

►Protezione antiscottatura termostatica se-

condo DIN EN 1111, preimpostata al max.

a 43 °C.

►Alimentazione di tensione con batteria al

litio CRP 2 di 6 V DC

►Potenza assorbita 1,5 W

►Tipo di protezione IP 59k (Nello stato mon-

tato)

► Минимальный гидравлический напор

1,0 бар

► Максимальное рабочее давление

10 бар

► Рекомендуемый гидравлический напор

1-5 бар

►Объёмныйрасход при гидравлическом

напоре 3 бар (38 °C) 12 л/мин

► Термостатическая система защиты от

ожога горячим паром/жидкостью

согласно стандарту DIN EN 1111,

по умолчанию отрегулированная

максимум на 43 °C.

► Источник питания - литиевая батарея

CRP 2 6 Впостоянноготока

►Потребляемаямощность 1,5 Вт

►Видзащиты IP 59k (всобранном

состоянии)

ZMI_001_2030039590-F5LM2007_#SALL_#AQU_#V2.fm

- 8 -

Montage- en bedrijfsinstructies

Belangrijke aanwijzingen

►Voor installatie buisleidingen spoelen!

►Na de montage de temperatuurbegrenzing

instellen!

►Armatuur alleen met originele zeven en

terugstroomkleppen gebruiken!

►Afhankelijk van de waterkwaliteit, de

plaatselijke omstandigheden en de

plaatselijke voorschriften de armatuur

regelmatig controleren en onderhouden.

Technische gegevens

►Minimale dynamische druk 1,0 bar

►Maximale werkdruk 10 bar

►Aanbevolen dynamische druk 1-5 bar

►Volumestroom bij 3 bar (38 °C)

dynamische druk 12 l/min

►Thermostatische beveiliging tegen ver-

branding volgens DIN EN 1111, vooringe-

steld op maximaal 43 °C.

►Spanningsvoorziening d.m.v. lithiumbatterij

CRP2 6 V DC

►Opgenomen vermogen 1,5 W

►Veiligheidsgraad IP 59k (in gemonteerde

toestand)

www.franke.com

- 9 -

ZMI_001_2030039590-F5LM2007_#SALL_#AQU_#V2.fm

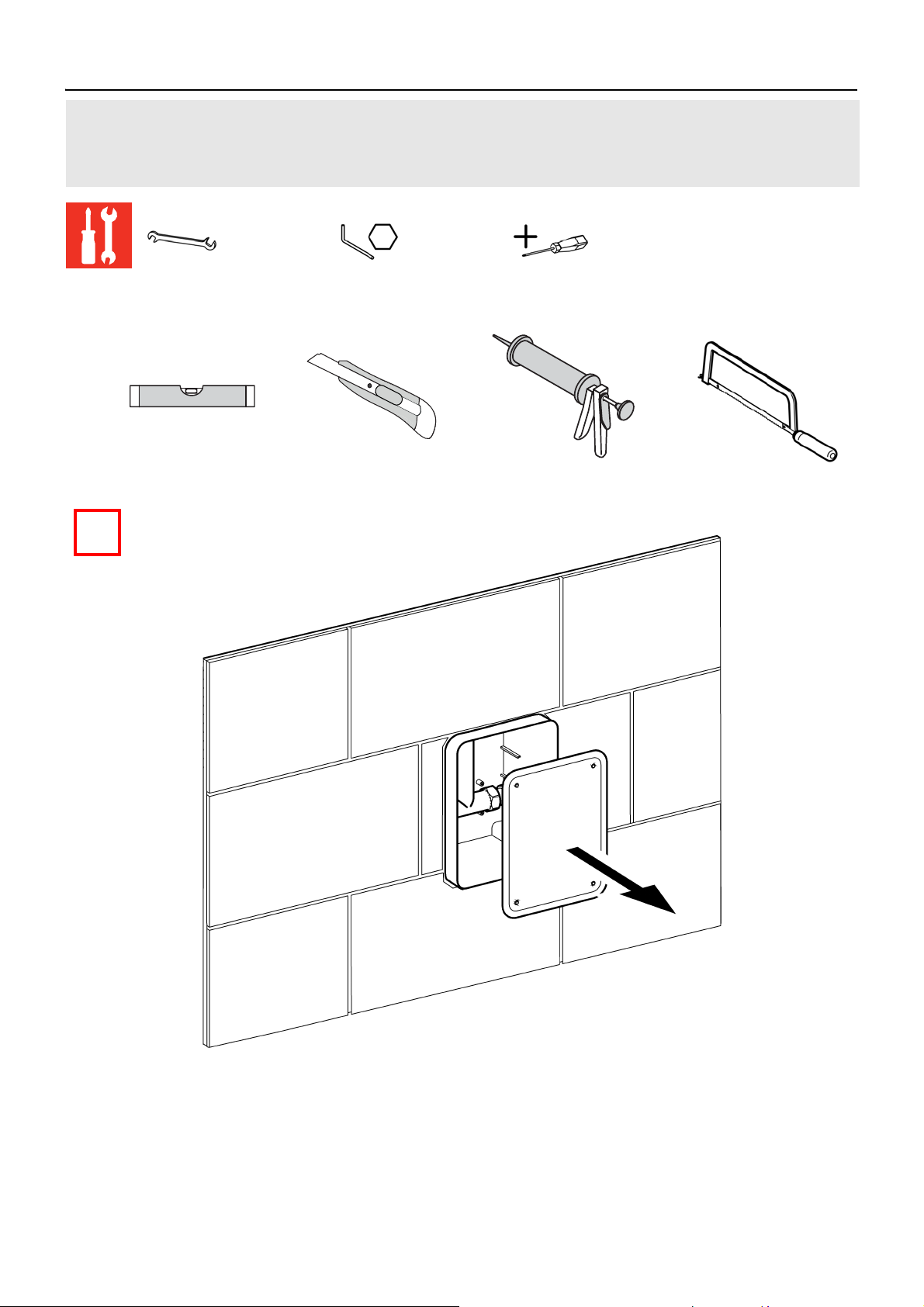

1. Montage

EN Installation NL Montage CS Montáž

FR Montage PL MontażFI Asennus

ES Montaje SV Montering RU Монтаж

IT Montaggio

27 mm

5mm

2,5 mm

3mm

30 mm

ZMI_001_2030039590-F5LM2007_#SALL_#AQU_#V2.fm

- 10 -

Inhaltsverzeichnis

Andere Franke Küchen- und Badezimmerausstattung Handbücher

Franke

Franke Centinox Swivel Handbuch

Franke

Franke FUJI FFPD20400 Bedienungsanleitung

Franke

Franke 7612210259548 Bedienungsanleitung

Franke

Franke F5LM1004 Bedienungsanleitung

Franke

Franke MARIS MRG 610-37 Bedienungsanleitung

Franke

Franke F5 Series Bedienungsanleitung

Franke

Franke MINERVA 119.0179.533 Bedienungsanleitung

Franke

Franke AQUAJET-Comfort SHAC0011 Bedienungsanleitung

Franke

Franke F3EV1026 Bedienungsanleitung

Franke

Franke SIRIUS 115.0476.760 Bedienungsanleitung

Franke

Franke RIGO FF20300 Bedienungsanleitung

Franke

Franke F5ST2013 Bedienungsanleitung

Franke

Franke F5ET2010 Bedienungsanleitung

Franke

Franke PROTRONIC-S PRTRS0009 Bedienungsanleitung

Franke

Franke RONDO series Benutzerhandbuch

Franke

Franke ORION OID 611-62 Bedienungsanleitung

Franke

Franke AQSX100 Bedienungsanleitung

Franke

Franke ANMW198 Bedienungsanleitung

Franke

Franke SIRIUS BS330 Bedienungsanleitung

Franke

Franke LP20 Bedienungsanleitung

Franke

Franke AQUAJET-COMFORT SHAC0007 Bedienungsanleitung

Franke

Franke F5S-Therm F5ST2009 Bedienungsanleitung

Franke

Franke F3E 2030036177 Bedienungsanleitung

Franke

Franke F4LT1009 Bedienungsanleitung

Beliebte Küchen- und Badezimmerausstattung Handbücher anderer Marken

Grohe

Grohe BRIDGEFORD 33 870 Bedienungsanleitung

Hans Grohe

Hans Grohe Zenio Metro 31811000 Bedienungsanleitung

Gröne

Gröne Zedra 32 555 Bedienungsanleitung

Transform

Transform QL045 Bedienungsanleitung

Sanela

Sanela SLU 09PTB Bedienungsanleitung

Glacier bay

Glacier bay FP4A0052BNV Montageanleitung

Lefroy Brooks

Lefroy Brooks C1-1400 Montageanleitung

Grohe

Grohe Rapido E Bedienungsanleitung

Danze

Danze D302455 Bedienungsanleitung

Waterworks

Waterworks CEKM30 Merkblatt

Helvex

Helvex Omega TV-298 Bedienungsanleitung

Tribata.

Tribata. GEORGIAN G5393 Bedienungsanleitung

Alpha Bidet

Alpha Bidet Alpha One Bedienungsanleitung

InSinkErator

InSinkErator H/HC3300 Installationshandbuch

Clou

Clou Xo type 1 Bedienungsanleitung

Kohler

Kohler Contra 26448T-4 Bedienungsanleitung

Grohe

Grohe Bridgeford 20 158 Bedienungsanleitung

Hans Grohe

Hans Grohe Croma Select S 180 Showerpipe EcoSmart... Bedienungsanleitung
