Franke F5LT1033 Bedienungsanleitung
ZMI_001_2030065268-F5LT1033_#SALL_#AQU_#V4.fm / 23.12.21
F5
F5LT1033
2030065268
7612982286483
DE Montage- und Betriebsanleitung Einhebel-Thermostat
EN Installation and operating instructions single-lever thermostatic mixer
FR Notice de montage et de mise en service Mitigeur monolevier thermostati
ES Instrucciones de montaje y servicio Termostato monomando
IT Istruzioni per il montaggio e l'uso Termostato monocomando
NL Montage- en bedrijfsinstructies eengreepsthermostaat
PL Instrukcja montażu i obsługi Jednouchwytowa bateria termosta
SV Monterings- och driftinstruktion engreppstermostat
CS Návod pro montáž a provoz Pákový termostat
FI Asennus- ja käyttöohje Seinähana termostaatilla
RU Инструкция по монтажу и вводу в эксплуатацию

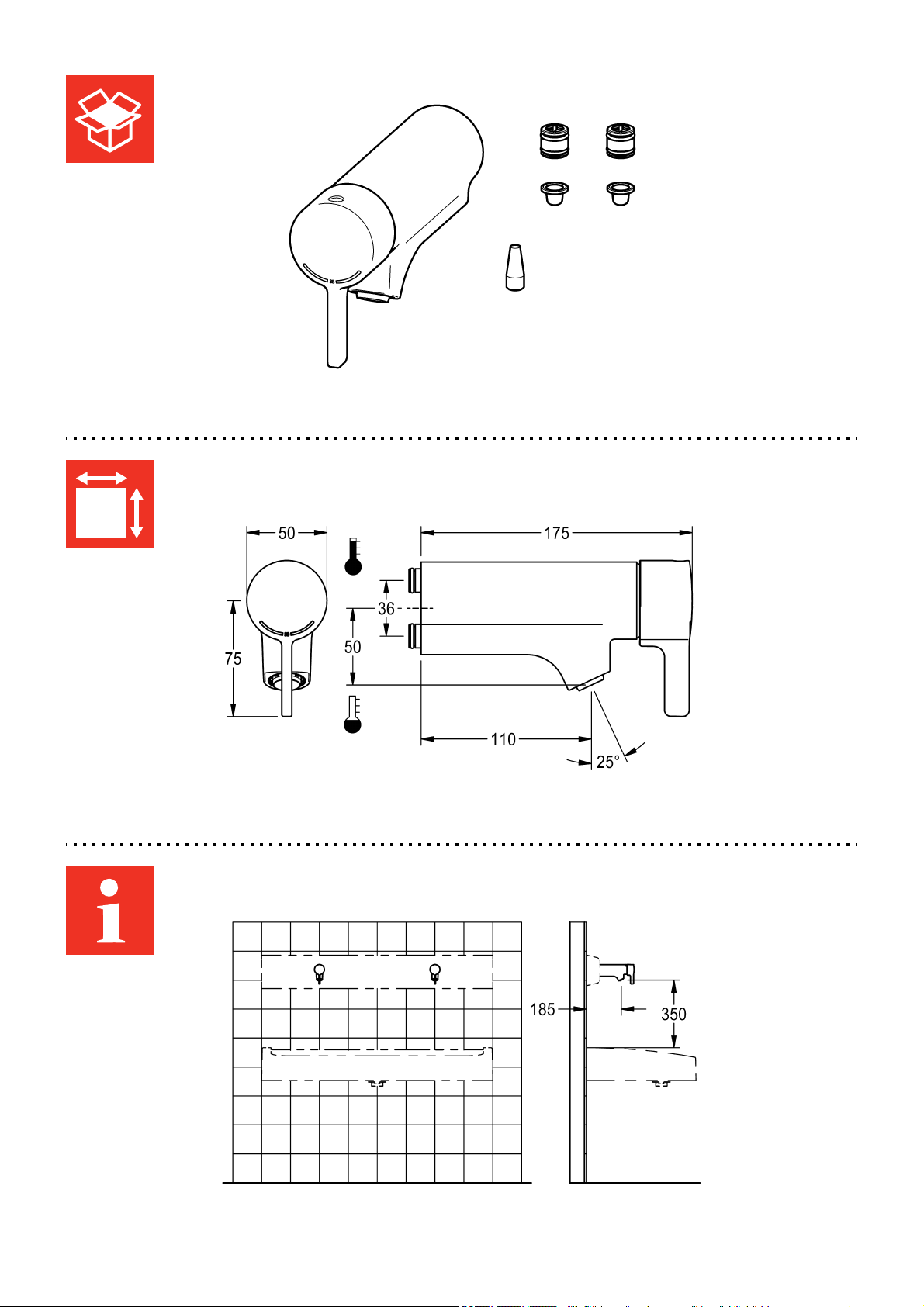

ZMI_001_2030065268-F5LT1033_#SALL_#AQU_#V4.fm
- 2 -
- 3 -
ZMI_001_2030065268-F5LT1033_#SALL_#AQU_#V4.fm
Installation and operating
instructions Montage- und Betriebsanleitung
Important notes Wichtige Hinweise
► Before installing flush piping system! ► Vor Installation Rohrleitungen spülen!
► Set the temperature stop after assembly
has been completed.
► Nach erfolgter Montage den
Verbrühungsschutz einstellen.
► The fitting must be operated only with
original mesh filters and return flow
inhibitors!
► Armatur nur mit original Sieben und
Rückflussverhinderern betreiben!
► In Abhängigkeit von der Wasserqualität,
den örtlichen Gegebenheiten und den vor
Ort geltenden Bestimmungen die Armatur
in regelmäßigen Abständen prüfen und
warten.
► The fitting must be checked and
maintained at regular intervals depending
on the water quality and in accordance with
the local conditions, and rules and
regulations applicable at the site.
Technical data Technische Daten
► Minimum flow pressure 1.0 bar ► Mindestfließdruck 1,0 bar
► Maximum operating pressure 10 bar ► Maximaler Betriebsdruck 10 bar
► Recommended flow pressure 3 bar ► Empfohlener Fließdruck 3 bar
► Volume flow at 3 bar flow pressure 5 l/min ► Volumenstrom bei 3 bar Fließdruck 5 l/min
► Thermostatic scald protection according to
DIN EN 1111
► Thermostatischer Verbrühungsschutz laut
DINEN1111
► maximum operating temperature ► maximale Betriebstemperatur
- continuous operation 70° C - Dauerbetrieb 70° C
- short-term (<10 min) 80° C - Kurzzeit (<10 min) 80° C
Instrukcja montażu i obsługi Monterings- och driftinstruktion
Ważne wskazówki Viktiga informationer
► Przed instalacją przepłukać rury!
► Po przeprowadzeniu montażu ustawić
ograniczenie temperatury.
► Armatury należy używać wyłącznie z
oryginalnymi sitkami i zaworami zwrotnymi!
► Armaturę należy poddawać regularnej
kontroli i konserwacji w zależności od
jakości wody, warunków lokalnych i
obowiązujących przepisów.
► Spola igenom rörledningarna före
installation!
► Ställ in temperaturstoppet efter
installationen.
► Använd armaturen endast med originalsilar
och originalåterflödesförhindrare!
► Kontrollera och serva armaturen med
intervaller som bestäms av vattenkvaliteten
samt de lokala förhållandena och de
bestämmelser som gäller där.
EN
DE
PL
SV
ZMI_001_2030065268-F5LT1033_#SALL_#AQU_#V4.fm
- 4 -
Dane techniczne Tekniska data
► Minimalne ciśnienie przepływu 1,0 bar ► Minsta hydrauliska tryck 1,0 bar
► Maksymalne ciśnienie robocze 10 barów ► Maximalt drifttryck 10 bar
► Zalecane ciśnienie przepływu 3 barów ► Rekommenderat hydrauliskt tryck 3 bar
► Objętościowe natężenie przepływu przy
ciśnieniu 3 barów 5 l/min
► Volymström vid 3 bar hydrauliskt tryck
5 l/min
► Termostatstyrt skållningsskydd enligt
DINEN1111
► Maximal driftstemperatur
- Kontinuerlig drift 70° C
- Kort tid (< 10 min) 80° C
► Termostatyczne zabezpieczenie przed
poparzeniem zgodnie z DIN EN 1111
► Maksymalna temperatura eksploatacji
- Praca stała 70° C
- Czas krótki (<10 min) 80° C
Notice de montage et de mise en
service Návod pro montáž a provoz
Remarques importantes Důležité pokyny
► Rincer les conduites avant d’installer ! ► Před instalací potrubí propláchněte!
► Régler la butée de température après le
montage.
► Po montáži nastavte teplotní limit.
► Provozovat armaturu jen s originálními sít-
ky a zařízeními proti zpětnému toku!
► V závislosti na kvalitě vody, místních
podmínkách a předpisech platných v místě
instalace je nutné provádět v pravidelných
intervalech kontrolu a údržbu armatury.
► Ne faire fonctionner la robinetterie qu'avec
les filtres et clapets de non retour d'origine !
► En fonction de la qualité de l’eau, ainsi que
des conditions et des dispositions locales,
il convient de contrôler et d’entretenir la
robinetterie à intervalles réguliers.
Données techniques Technické údaje
► Pression dynamique minimale 1,0 bar ► Minimální průtočný tlak 1,0 bar
► Pression de service maximale 10 bars ► Maximální provozní tlak 10 bar
► Pression dynamique recommandée 3 bars ► Doporučený průtočný tlak 3 bar
► Débit volumique pour 3 bars de pression
dynamique 5 l/min
► Průtok při průtočném tlaku 3 bar 5 l/min
► Termostatická ochrana proti opaøení podle
normy DIN EN 1111
► Maximální provozní teplota
- Doba provozu 70° C
- Krátký čas (< 10 min.) 80° C
► Protection thermostatique contre les
échaudures selon DIN EN 1111.
► Température de fonctionnement maximale
- Fonctionnement continu 70° C
- Courte période (< 10 min) 80° C
FR
CS
- 5 -
ZMI_001_2030065268-F5LT1033_#SALL_#AQU_#V4.fm
Instrucciones de montaje y
servicio Asennus- ja käyttöohje
Indicaciones importantes Tärkeitä ohjeita
► ¡Enjuagar las tuberías antes de instalar! ► Huuhtele putkijohdot ennen asennusta!
► Tras finalizar el montaje, ajustar el tope de
temperatura.
► Kun asennus on tehty, säädä
lämpötilarajoitin.
► ¡La grifería debe hacerse funcionar
únicamente con los tamices y las válvulas
antiretorno originales!
► Käytä varusteet vain alkuperäisten sihtien
ja takaisinvirtauksen eston kanssa!
► Hana tulee tarkistaa ja huoltaa säännöllisin
väliajoin veden laadusta, paikallisista
oloista ja paikalla voimassa olevista
määräyksistä riippuen.
► En función de la calidad del agua, las
condiciones locales y la legislación vigente,
realizar las inspecciones y el
mantenimiento de la grifería a intervalos
regulares.
Datos técnicos Tekniset tiedot
► Presión mínima de flujo 1,0 bar ► Vähimmäisvirtauspaine 1,0 bar
► Presión máxima de servicio 10 bares ► Suurin käyttöpaine 10 bar
► Presión de flujo recomendada 3 bares ► Suositeltava virtauspaine 3bar
► Flujo volumétrico con 3 bares de presión
de flujo 5 l/min
► Tilavuusvirta 3 barin virtauspaineella
5 l/min
► Protección termostática frente a
escaldaduras según DIN EN 1111.
► Termostaattinen kuumavesisuoja
DIN EN 1111 mukaan
► Temperatura de servicio máxima ► Maksimaalinen käyttölämpötila
- Funcionamiento continuo 70° C - Jatkuva käyttö 70° C
- Tiempo breve (< 10 min) 80° C - Lyhyt aika (<10 min) 80° C
Istruzioni per il montaggio e
l'uso
Инструкция по монтажу и
вводу в эксплуатацию
Avvertenze importanti Важные указания
► Sciacquare le tubazioni prima di installare! ► Перед инсталляцией промыть трубки!
► A montaggio avvenuto impostare il blocco
temperatura.
► После произведенного монтажа
настроить температурный упор.
► Utilizzare la rubinetteria esclusivamente
con i filtri e le valvole antiriflusso originali!
► Controllare e sottoporre a manutenzione
l'apparecchio ad intervalli regolari, in
funzione della qualità dell'acqua, delle
caratteristiche locali e delle vigenti
disposizioni locali.
► Эксплуатировать арматуру только с
оригинальными фильтрами и клапанами
обратного течения!
► Арматуру необходимо регулярно
чистить и обслуживать в зависимости от
качества воды, местных условий и
действующих в месте эксплуатации
предписаний.
ES
FI
IT
RU

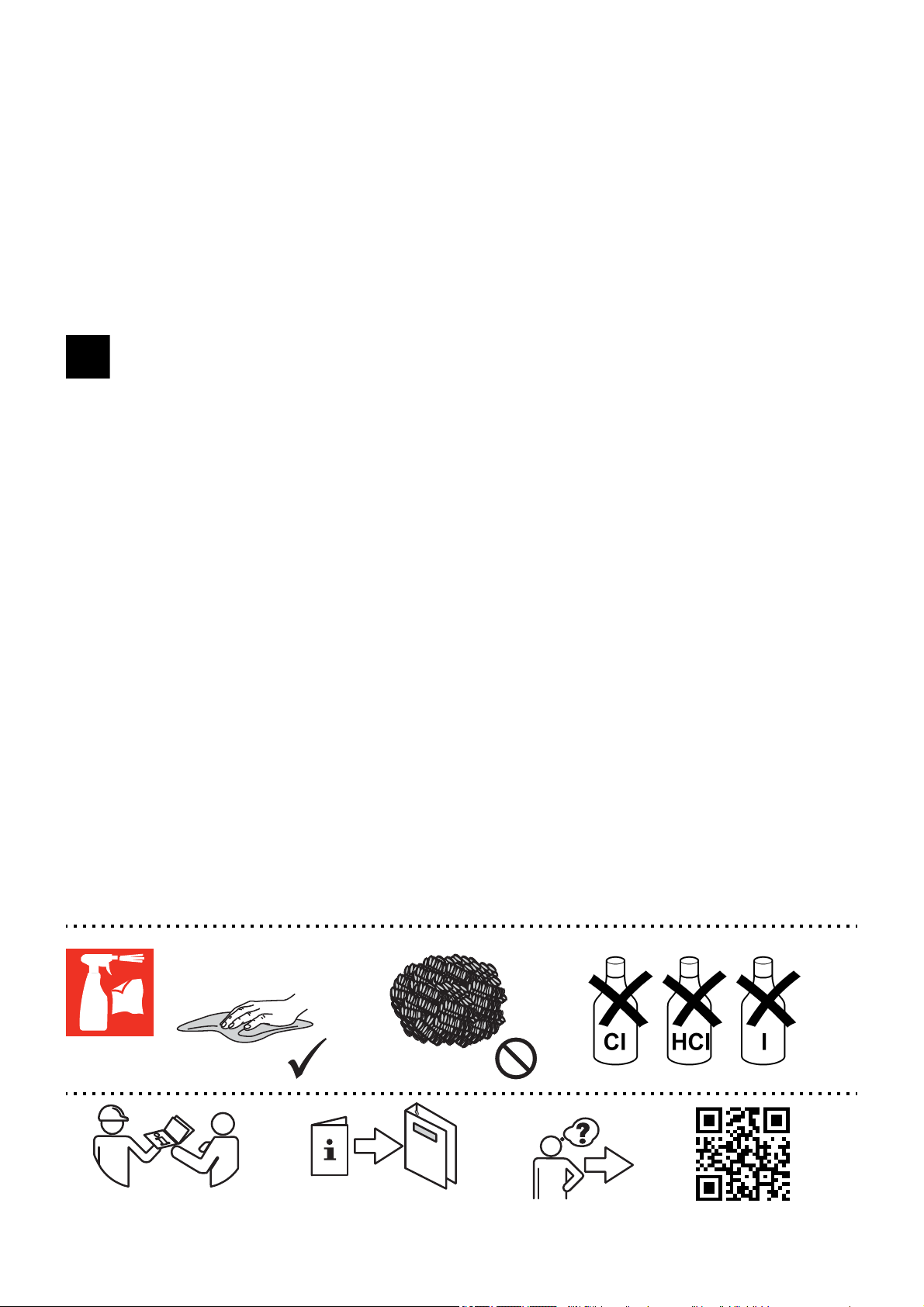

ZMI_001_2030065268-F5LT1033_#SALL_#AQU_#V4.fm
- 6 -
Specifiche tecniche Технические характеристики
► Pressione idraulica min. 1,0 bar
► Pressione di esercizio max. 10 bar
► Pressione idraulica consigliata 3 bar
► Portata volumetrica a 3 bar di pressione
idraulica 5 l/min
► Protezione antiscottatura termostatica
secondo DIN EN 1111.
► Temperatura massima di esercizio
- Funzionamento continuo 70 °C
- Brevemente (<10 min) 75 °C
► Минимальный гидравлический напор
1,0 бар
► Максимальное рабочее давление
10 бар
► Рекомендуемый гидравлический напор
3бар
► Объёмный расход при гидравлическом
напоре 3 бар 5 л/мин
► Термостатическая система защиты от
ожога горячим паром/жидкостью
согласно стандарту DIN EN 1111.
► Максимальная рабочая температура
- Непрерывный режим работы 70 °C
- Короткое время (<10 мин) 80 °C
Montage- en bedrijfsinstructies
Belangrijke aanwijzingen
► Voor installatie buisleidingen spoelen!
► Na de montage de temperatuurbegrenzing
instellen.
► Armatuur alleen met originele zeven en
terugstroomkleppen gebruiken!
► Afhankelijk van de waterkwaliteit, de
plaatselijke omstandigheden en de
plaatselijke voorschriften de armatuur
regelmatig controleren en onderhouden.
Technische gegevens
► Minimale dynamische druk 1,0 bar
► Maximale werkdruk 10 bar
► Aanbevolen dynamische druk 3 bar
► Volumestroom bij 3 bar dynamische druk
5 l/min
► Thermostatische beveiliging tegen
verbranding volgens DIN EN 1111.
► Maximale bedrijfstemperatuur
- Continubedrijf 70 °C
- Kortstondig (<10 min) 80 °C
NL
www.franke.com
- 9 -
ZMI_001_2030065268-F5LT1033_#SALL_#AQU_#V4.fm

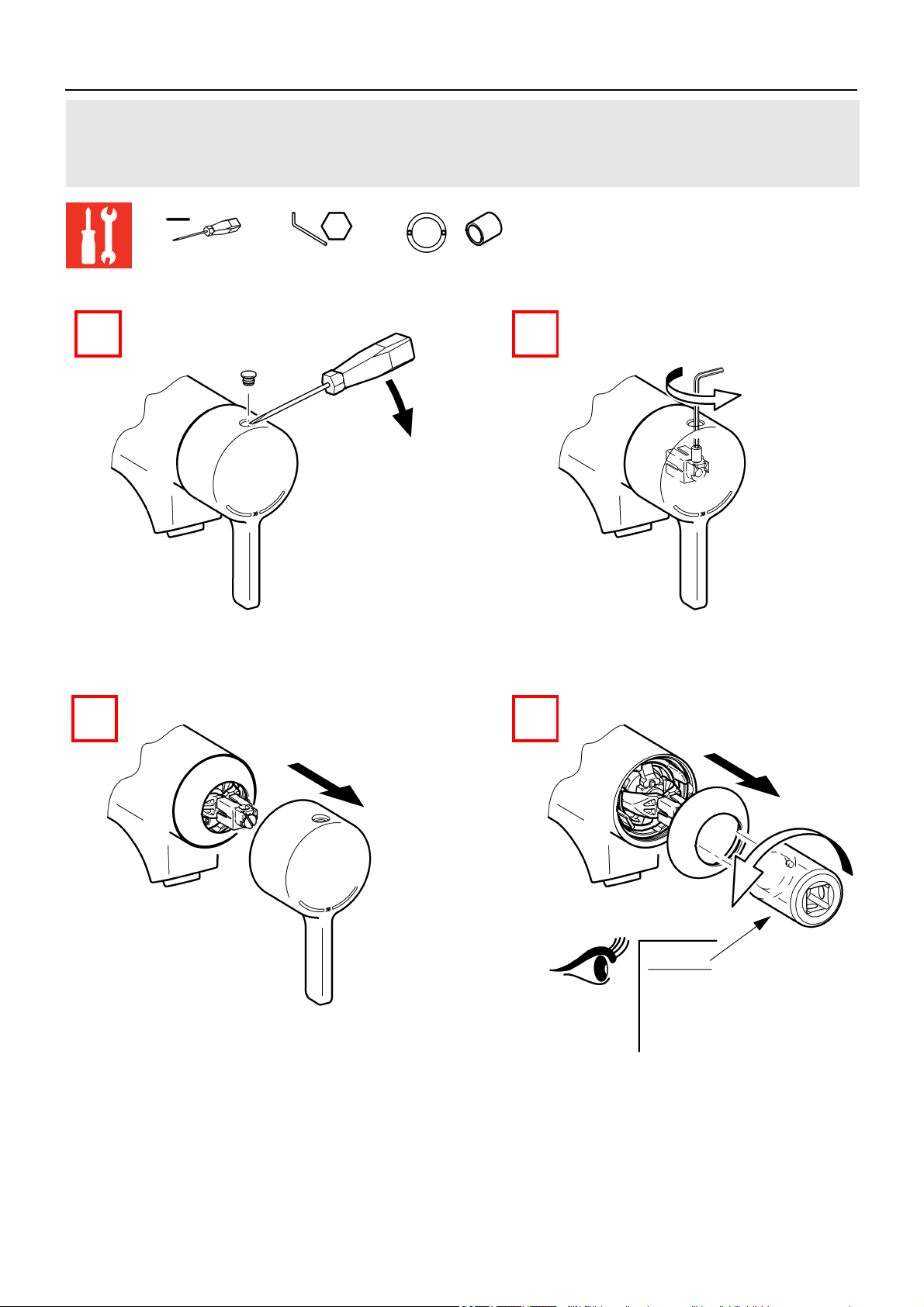

3. Thermische Desinfektion - manuell
EN Thermal disinfection NL Thermische desinfectie CS Tepelná dezinfekce
FR Désinfection thermique PL Dezynfekcja termiczna FI Terminen desinfiointi
ES Desinfección térmica SV Termisk desinfektion RU Термическая дезинфекция
IT Disinfezione termica
3mm 2,5 mm
1 2
1×
3 4
10.
7 ...
ZMI_001_2030065268-F5LT1033_#SALL_#AQU_#V4.fm
- 10 -

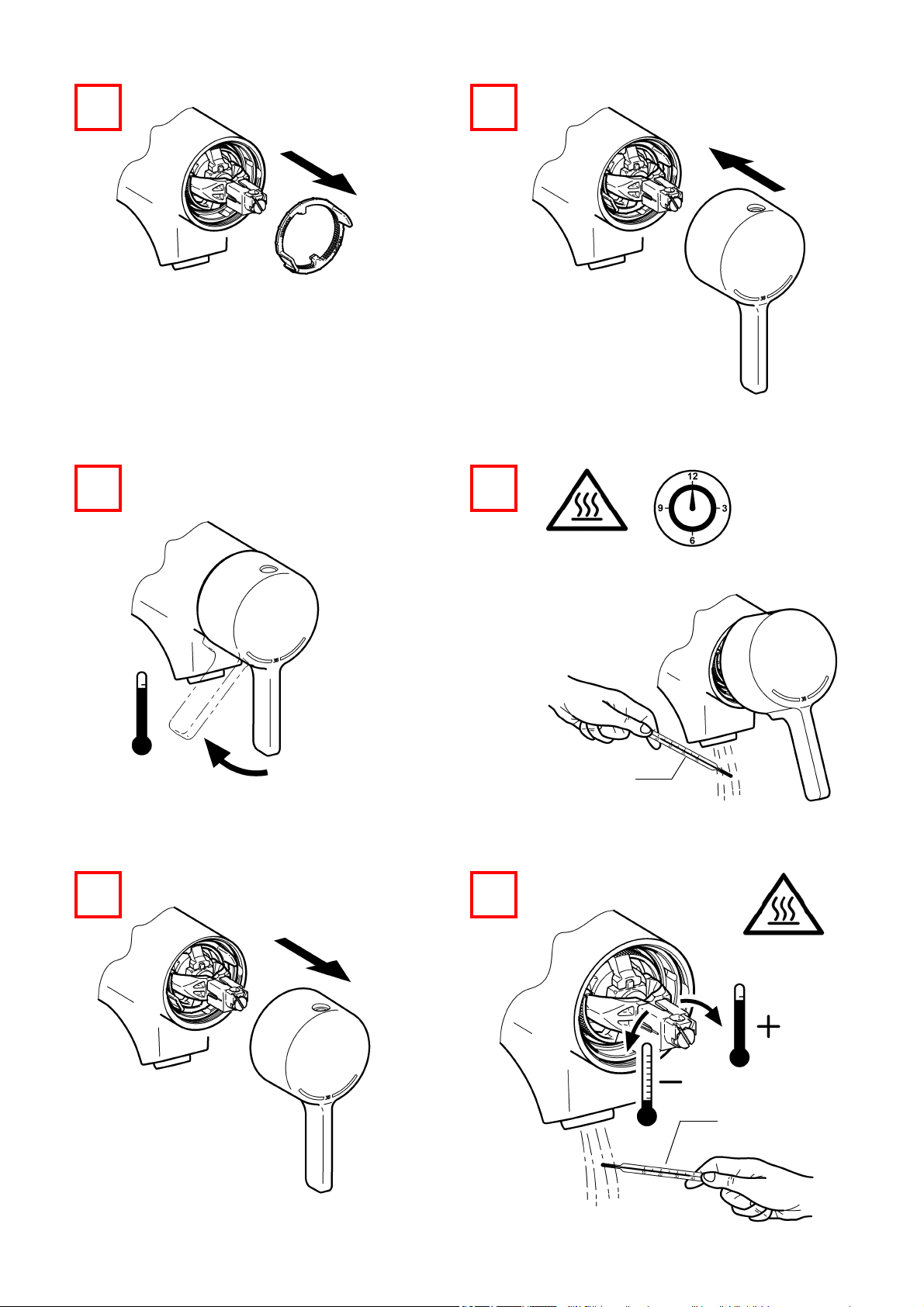

5 6
> 70 °C
> 70 °C
5 min
78
910
> 43 °C
< 43 °C
Dieses Handbuch passt für folgende Modelle
2
Inhaltsverzeichnis
Andere Franke Küchen- und Badezimmerausstattung Handbücher
Franke
Franke F5LM1033 Bedienungsanleitung
Franke
Franke ABSINTHE BAR FFB5290SB Bedienungsanleitung
Franke
Franke ACTIVE PLUS FF3800 Bedienungsanleitung
Franke
Franke F5SV1004 Bedienungsanleitung
Franke
Franke F3EV1022 Bedienungsanleitung
Franke
Franke F5S-Therm F5ST1004 Bedienungsanleitung
Franke
Franke F5LT2017 Bedienungsanleitung
Franke
Franke F5LM2007 Bedienungsanleitung
Franke
Franke AQSX100 Bedienungsanleitung
Franke
Franke AQUA 102 Bedienungsanleitung
Franke
Franke F5LT1016 Bedienungsanleitung
Franke
Franke Centinox CEN-SP-304 Bedienungsanleitung
Franke
Franke PROTRONIC-C AQRE130 Bedienungsanleitung
Franke
Franke F5 Series Bedienungsanleitung
Franke
Franke F5ET2010 Bedienungsanleitung
Franke
Franke AQUA 557 Bedienungsanleitung
Franke
Franke PROTRONIC-S PRTRS0009 Bedienungsanleitung
Franke
Franke RONDO series Benutzerhandbuch
Franke
Franke URBAN UBG 210/610-56 Bedienungsanleitung
Franke
Franke AQUAJET-COMFORT SHAC0007 Bedienungsanleitung
Beliebte Küchen- und Badezimmerausstattung Handbücher anderer Marken
Alpha Bidet
Alpha Bidet Alpha One Bedienungsanleitung
InSinkErator
InSinkErator H/HC3300 Installationshandbuch
Clou
Clou Xo type 1 Bedienungsanleitung
Kohler
Kohler Contra 26448T-4 Bedienungsanleitung
Grohe
Grohe Bridgeford 20 158 Bedienungsanleitung
Hans Grohe
Hans Grohe Croma Select S 180 Showerpipe EcoSmart... Bedienungsanleitung
