Gilson Pipetman M Bedienungsanleitung

Quick Start Guide

EN | FR

The electronic pipette

with guaranteed

performance in

both standard and

repetitive pipetting.

GET STARTED WITH PIPETMAN® M

PARTS CHECKLIST

2PIPETMAN® M |USER’S GUIDEPARTS CHECKLIST |PIPETMAN® M

Parts Checklist

●PIPETMAN® M pipette

●Power Supply, 5V with AC adapter and

cable

●Battery tags (qty 4)

●Ejector tags (qty 4)

●Tip ejector extension (P10M model only)

●PIPETMAN® M Quick Start Guide

●Safety bag

●Certificate of Conformity with bar-code

sticker

●Two year warranty

●Lubricant (except for the P10M and

multichannel models)

Installation

NOTICE

Fully charge the pipette (for

approximately three hours)

before use.

Use only one of the approved charging

devices:

●Power supply, included in box

●Stand adapter, for use with Gilson

CARROUSEL™ Stands, sold separately

(part number F807023)

●POWER CARROUSEL™ charging

pipette stand, sold separately

(partnumberFB1001)

NOTE The battery can take a few minutes

to wake up.

Other References

This Quick Start Guide provides you with

basic information to get started with

PIPETMAN M.

Make sure you have read PIPETMANM

User’s Guide, available at:

www.gilson.com/pipetmanm.

Visit www.gilson.com for additional

information.

Get Started with PIPETMAN® M

All menu options (refer to Menu Options on

page 10) for PIPETMAN® M can be

reached with two buttons.

Push Button

Turn the push button left or right to set the

volume. Push to pipette.

Mode Button

Access pipette modes and adjust functions.

NOTE

After three minutes of inactivity,

the pipette display will turn o and

enter sleep mode. Press the push

button to reactivate the pipette.

The last setting and pipetting mode

will appear on the screen.

Mode

Button

Push

Button

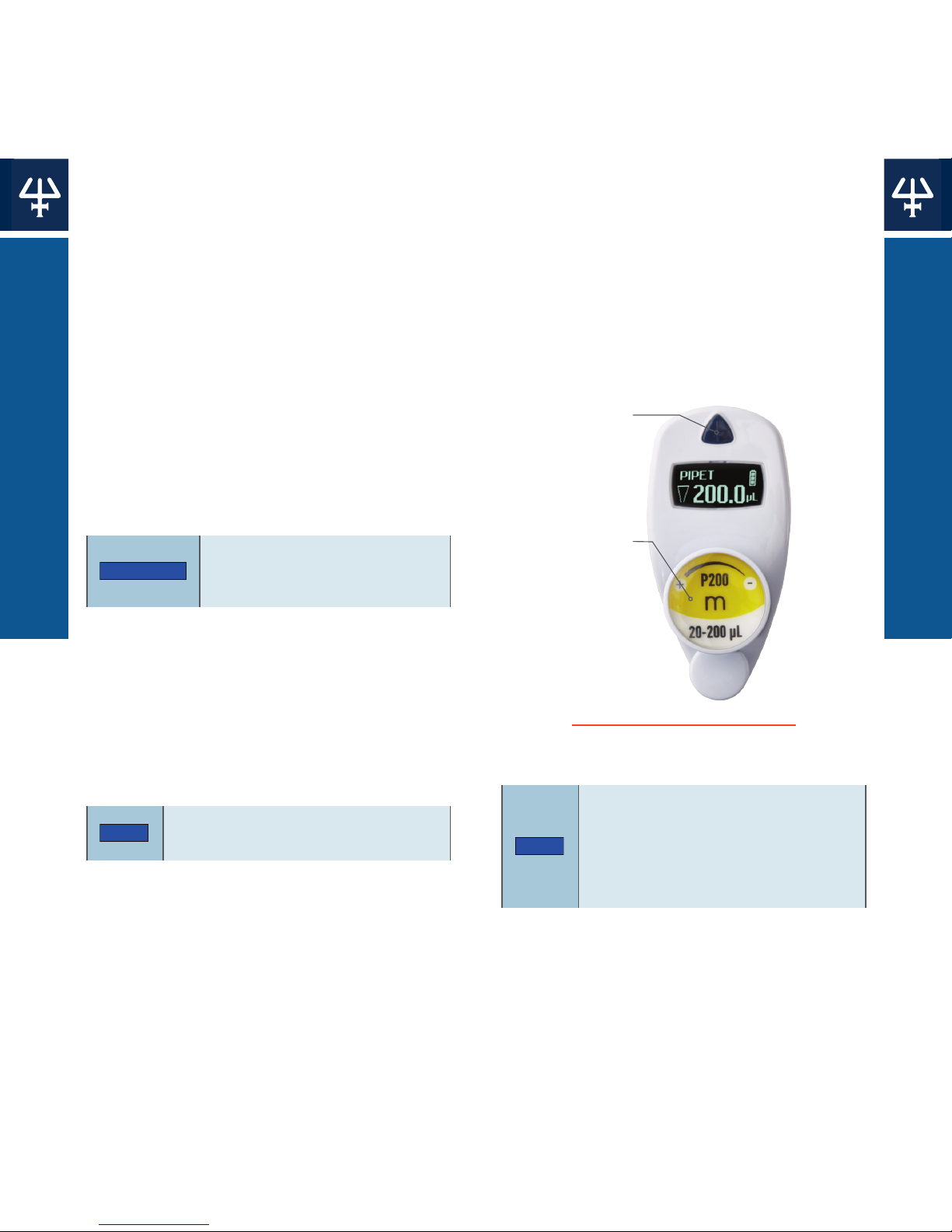

Figure 1

Buttons on the PIPETMAN® M

USE THE MODE BUTTON

USE THE PUSH BUTTON

4PIPETMAN® M |USER’S GUIDEUSE THE PUSH BUTTON |PIPETMAN® M

Use the Push Button

●Press the push

button to turn on

or wake up the

startup screen.

●A self-calibration

test will begin as

the firmware

resets the piston.

●The pipette is

preset to PIPET,

also known as

standard

pipetting.

Adjust the Volume

1. Quickly turn the push button halfway.

‘Click to Change Volume’ will appear on

the screen.

2. Press the push button. The volume

displayed on the screen will start

blinking.

3. Turn the push button clockwise to

decrease volume or counterclockwise to

increase volume

4. Press the push button once when

finished to lock the volume.

5. Select a suitable tip for the pipette.

6. PIPETMAN® M is now ready to pipette.

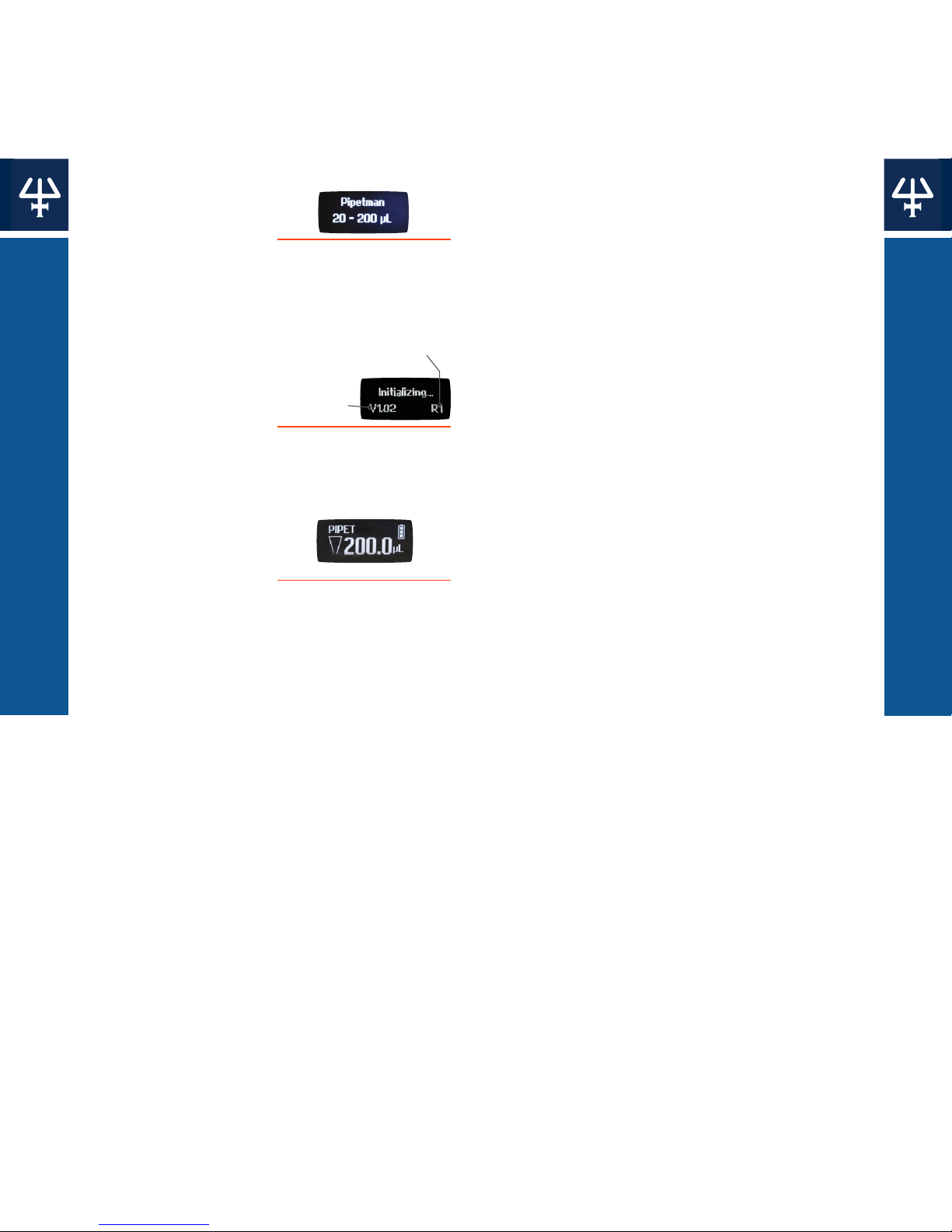

Figure 2

Volume range displayed

on startup screen

Figure 3

Screen displayed during

calibration

Firmware

Version

Number of

Readjustments

Figure 4

Volume screen with

pipetting mode

displayed

Use the Mode Button

1. Press the mode button to access the

menu and adjust pipetting modes,

speed, configuration, and to quit.

2. Turn the push button to choose one of

the modes. Press the mode button to

confirm the selection.

NOTE

Pipette speed is set to six by

default, but both the aspirate and

dispense speeds can be adjusted in

the speed menu.

Available Pipetting Modes

PIPET

Standard pipetting mode which aspirates

and dispenses the volume set.

REPETITIVE

The pipette distributes the same volume

repeatedly in an equal number of predefined

aliquots.

MIX

Standard pipette mode followed by a mixing

phase, i.e., aspirating and dispensing are

repeated.

REVERSE

A preset amount of liquid is added during

aspiration. After delivery, the excess volume

remains in the tip and should be discarded.

CUSTOM

Enables personalized pipetting protocol

creation on a PC for transfer to the pipette.

To use this mode, download the file from

www.gilson.com/pipetmanm.

Turn O the Pipette

Press and hold the push button for at least

five seconds.

MISE EN ROUTE DE VOTRE PIPETMAN M

CONTENU

6PIPETMAN® M |USER’S GUIDECONTENU |PIPETMAN® M

Contenu

●PIPETMAN® M pipette

●Alimentation 5V avec adaptateur secteur

et cordon USB

●4 étiquettes côté batterie

●4 étiquettes côté éjecteur

●Extension d’éjecteur (pour modèle P10M)

●Guide d’utilisation rapide

●Sachet de sécurité

●Certificat de conformité (incl. vignette

code-barres)

●Garantie de 2 ans

Installation

AVIS

Avant la première utilisation,

il est vivement recommandé de

charger complètement la batterie

de votre nouveau PIPETMAN® M.

Cette opération prend environ 3

heures et s’eectue à l’aide de l’un

des accessoires suivants.

●Alimentation, incluse dans la boîte

●Adaptateur-chargeur pour portoir

CARROUSEL™, vendu séparément

●Portoir-chargeur POWER CARROUSEL™,

vendu séparément

NOTE l’initialisation peut prendre

quelques minutes.

Complément d’information

Ce guide vous donne les informations

de base pour la mise en route votre

PIPETMANM.

Assurez-vous de lire le guide

d’utilisation, téléchargeable sur

www.gilson.com/pipetmanm, pour obtenir

des instructions plus détaillées.

Visitez www.gilson.com pour toute

information complémentaire.

Mise en route de votre

PIPETMAN M

PIPETMAN M est si facile à utiliser

que seuls 2 boutons vous permettent de

pipeter et d’atteindre toutes les commandes

(Cf. p7)

Le bouton-poussoir

Permet le réglage du volume par rotation

vers la gauche ou la droite, et le pipetage

d’une simple pression.

Le bouton mode

Permet d’accéder aux modes de pipetage et

aux fonctions de réajustement.

NOTE

PIPETMAN M se met en veille après

3 minutes d’inactivité. L’écran

s’éteint. Cliquez simplement sur le

bouton-poussoir pour réactiver la

pipette: vos derniers paramètres

(réglages, mode de pipetage)

s’achent sur l’écran.

Bouton

Mode

Bouton-

poussoir

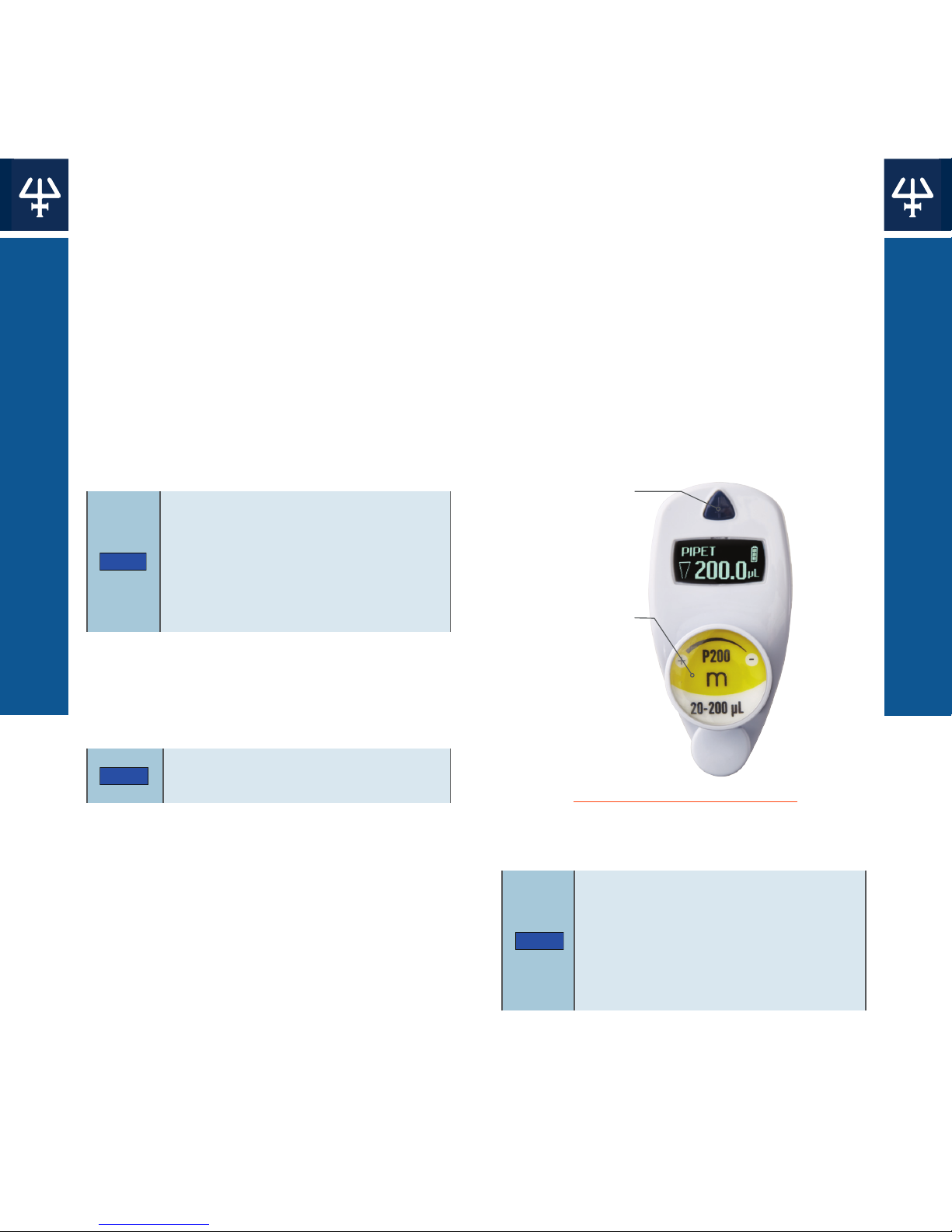

Figure 1

Boutons du PIPETMAN® M

UTILISATION DU BOUTON MODE

UTILISATION DU BOUTON-POUSSOIR

8PIPETMAN® M |USER’S GUIDEUTILISATION DU BOUTON-POUSSOIR |PIPETMAN® M

Utilisation du bouton-poussoir

●Pour activer la

pipette, cliquez sur

le bouton-poussoir,

l’écran de

démarrage

apparait.

●La pipette

réalise une

auto

calibration, le

piston se

réinitialise.

●Votre

PIPETMANM

propose par

défaut le mode

PIPET, qui

correspond au

pipetage standard

aussi connu

sous le nom de

pipetage forward.

Ajuster le volume

1. Tournez le bouton-poussoir d’un

demi-tour, l’écran affiche: ‘Click to

Change Volume.’

2. Cliquez sur le bouton-poussoir ; le

volume affiché commence à clignoter.

3. Vous pouvez maintenant modifier le

volume en tournant le bouton-poussoir

dans le sens des aiguilles d’une montre

pour diminuer le volume, ou dans le sens

inverse pour l’augmenter.

4. Cliquez sur le bouton-poussoir pour

verrouiller le volume lorsque vous avez

terminé.

5. Sélectionnez une pointe correspondant

au modèle de PIPETMAN M. Vous êtes

prêt à pipeter.

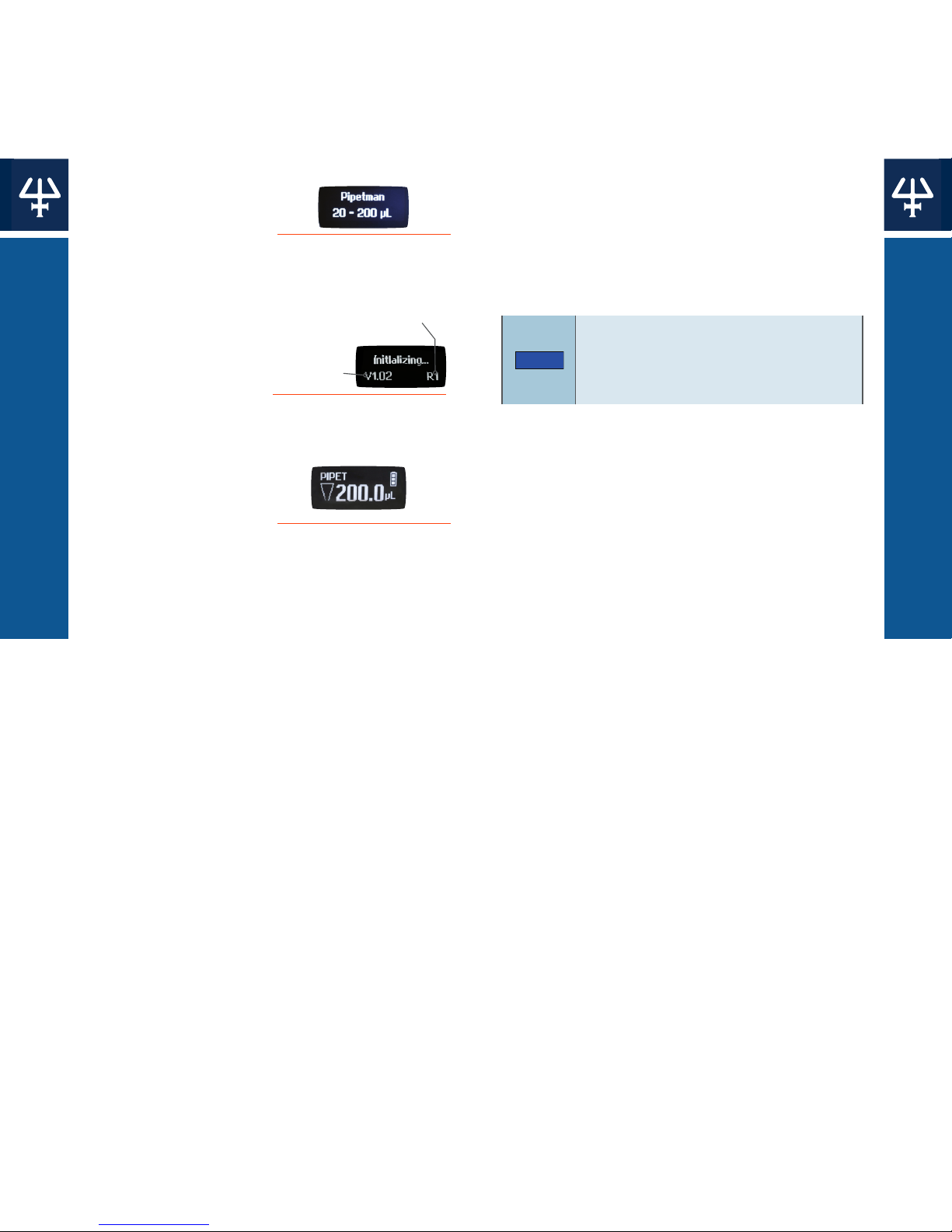

Figure 2

Gamme de volumes

affichée sur l’écran de

démarrage

Figure 3

Ecran affiché lors de la

phase d’auto calibration

Version du

micro logiciel

Nombre de

réajustements

Figure 4

L’écran affiche le

volume ainsi que le

mode de pipetage

choisi

Utilisation du bouton mode

1. PIPETMAN M permet de réaliser

différentes techniques de pipetage.

Pressez le bouton “Mode” pour accéder

au menu. Pour choisir l’un des modes de

pipetage, tournez le bouton-poussoir et

validez votre sélection d’un simple clic.

2. PIPETMAN M est réglé par défaut sur la

vitesse 6 (vitesse maximale). Les vitesses

d’aspiration et de distribution sont

modifiables indépendamment l’une de

l’autre.

Modes disponibles

PIPET

Mode classique de pipetage (mode direct), la

pipette aspire et distribue le volume choisi.

REPETITIVE

Distribution d’un même volume à plusieurs

reprises.

MIX

Mode classique de pipetage (mode direct),

suivi d’une phase de mélange, réalisée par

cycles successifs d’aspiration/distribution.

REVERSE

Pendant l’aspiration, un volume

supplémentaire prédéfini de liquide est

prélevé. Après la distribution, l’excédent

de volume reste dans la pointe avant d’être

rejeté.

CUSTOM

Permet la création de protocoles

personnalisés sur ordinateur et leur

transfert à la pipette. Téléchargez l’interface

sur le site de Gilson à l’adresse suivante

www.gilson.com/pipetmanm.

Éteindre

1. Pour éteindre votre PIPETMAN M,

pressez le bouton-poussoir pendant

environ 5 sec.

NOTES

MENU OPTIONS

10 PIPETMAN® M |QUICK START GUIDEMENU OPTIONS |PIPETMAN® M

Menu Options

Click to

change volume

Mode

PIPET

Mode

REPETITIVE

Mode

MIX

Mode

REVERSE

Mode

CUSTOM

Speed

Conﬁguration

Quit

Disassembly

Service info...

Service

settings...

Pipette info...

Firmware

VX.XX.XX

S/N

XXXXXXX

Total cycles

XXX

Readjustment

Meas. vol 10%

XX.XX µL

Meas. vol 50%

XX.XX µL

Meas. vol 100%

XX.XX µL

Quit

Click to

conﬁrm

Quit

Standard

readjustment

Reset

settings

Volume limit

Beeper

Contrast

Service

Adjustment…

Quit

Language

Quit

Language

English

Language

Chinese

Language

Japanese

150.0 µ

Click to

start protocol

Aspiration

Dispense

Disassembly

Click to exit

Nb of cycles

XXX

Nb of weeks

XXX

Service date

XXX/XX/XXXX

Service alert

Week(s) left

XX of XX

Quit

Notes

________________________________

www.gilson.com/contactus

Gilson,Inc.

3000 Parmenter Street • PO Box 620027 •

Middleton, WI 53562 USA

T 608-836-1551 or 800-445-7661 • F 608-831-4451

GilsonS.A.S.

19, avenue des Entrepreneurs BP 145 • F-95400

Villiers-le-Bel, France

T +33 (0) 1 34 29 50 00 • F +33 (0) 1 34 29 50 20

Andere Handbücher für Pipetman M

Inhaltsverzeichnis

Sprachen:

Andere Gilson Laborausrüstung Handbücher

Gilson

Gilson SGA-5R Bedienungsanleitung

Gilson

Gilson PIPETMAN L Bedienungsanleitung

Gilson

Gilson Pipetman M Bedienungsanleitung

Gilson

Gilson microman e Bedienungsanleitung

Gilson

Gilson Vortex Mixer Bedienungsanleitung

Gilson

Gilson PIPETMAN G Bedienungsanleitung

Gilson

Gilson pipetman Bedienungsanleitung

Gilson

Gilson PIPETMAN P Handbuch

Gilson

Gilson DISTRIMAN Bedienungsanleitung

Gilson

Gilson microman e Bedienungsanleitung

Gilson

Gilson DISTRIMAN Bedienungsanleitung

Gilson

Gilson Pipetman Ultra U2 Bedienungsanleitung

Gilson

Gilson Pipetman M Bedienungsanleitung

Gilson

Gilson PIPETMAX Bedienungsanleitung

Gilson

Gilson PIPETMAN P Bedienungsanleitung

Gilson

Gilson ASPEC Bedienungsanleitung

Gilson

Gilson PIPETMAN P Series Betriebsanleitung

Gilson

Gilson Extractman Bedienungsanleitung

Gilson

Gilson PIPETMAX 268 Service-Handbuch

Gilson

Gilson Pipetman P2G Bedienungsanleitung

Gilson

Gilson Microman M10 Bedienungsanleitung

Gilson

Gilson CPC Series Bedienungsanleitung

Gilson

Gilson PIPETMAN M P10M Bedienungsanleitung

Gilson

Gilson P10M Bedienungsanleitung

Beliebte Laborausrüstung Handbücher anderer Marken

Qiagen

Qiagen DML 3000 Bedienungsanleitung

Queensgate

Queensgate NANOSCAN OP400 Programmierhandbuch

Conviron

Conviron GEN1000-GE Bedienungsanleitung

Parr Instrument

Parr Instrument 4560 Bedienungsanleitung

IKA

IKA IC control Bedienungsanleitung

Integra

Integra DOSE IT Bedienungsanleitung

Agilent Technologies

Agilent Technologies 5800 ICP-OES Bedienungsanleitung

Endress+Hauser

Endress+Hauser Cleanfit CPA875 Bedienungsanleitung

NI PXI-5422 Handbuch

Collomix

Collomix Aqix Bedienungsanleitung

SPEX SamplePrep

SPEX SamplePrep 6875 Freezer/Mill Series Bedienungsanleitung

Ocean Insight

Ocean Insight FLAME-NIR+ Bedienungsanleitung

Parker

Parker ALIGN-MG-NA Bedienungsanleitung

BD 644787 Bedienungsanleitung

DENTAURUM

DENTAURUM Compact Megaplus Bedienungsanleitung

Biuged Laboratory Instruments

Biuged Laboratory Instruments BGD 626 Bedienungsanleitung

VWR

VWR SAS Super IAQ Bedienungsanleitung

illumina

illumina MiSeqDx Bedienungsanleitung
