IFM Electronic Efector 200 OL Series Bedienungsanleitung

Bedienungsanleitung

Operating instructions

Notice pour utilisateurs

Reflexlichttaster OL

Laser

Diffuse reflection sensor OL

laser

Système réflexion directe OL

laser

Sachnr. 701274 / 00 04 / 98

Bestimmungsgemäße Verwendung

Der Reflexlichttaster erfaßt berührungslos Gegenstände und Materialien und meldet

sie durch ein Schaltsignal.

Tastweite (r): siehe Typenschild (Wert bezogen auf weißes Papier 200mm x 200mm).

Sollen sehr kleine Objekte erfaßt werden, müssen sich diese im Fokus (= maximale

Tastweite) befinden.

Sichtbares Laserlicht; Laserschutzklasse 2.

Nicht in den Laserstrahl blicken!

Die beigelegten Aufkleber (Warnhinweis Laser) müssen in unmittelbarer

Nähe des Geräts angebracht werden.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät an (s. Seite 13

oder Typenschild).

Belastung des Funktionskontroll-Ausgangs (fc-output): max. 10mA.

Montage

Richten Sie den Reflexlichttaster auf das zu erfassende Objekt aus und montieren Sie

ihn mit Hilfe einer Montagehalterung.

Die maximale Tastweite wird nur bei genauer Ausrichtung erreicht.

Justierhilfe:

Im Programmiermodus (s."Einstellen der Schaltschwelle") ist eine Justierhilfe inte-

griert. Nach Schritt 1 wird die Intensität des Sendelichts erhöht, so daß der Sende-

lichtfleck deutlich sichtbar ist. Nach Schritt 3 wird das Sendelicht auf normale Inten-

sität gesetzt.

Befestigen Sie das Gerät so, daß sich die Einbaulage nicht verändern kann (ver-

meiden Sie insbesondere starke Vibrationen!).

Die Geräte mit Lichtfleck-Duchmesser < 1mm sind stark fokussiert; eine Verän-

derung der Einbaulage führt zu Dejustage.

LEDs rot, gelb, grün

gelbe LED

Einstelltaste

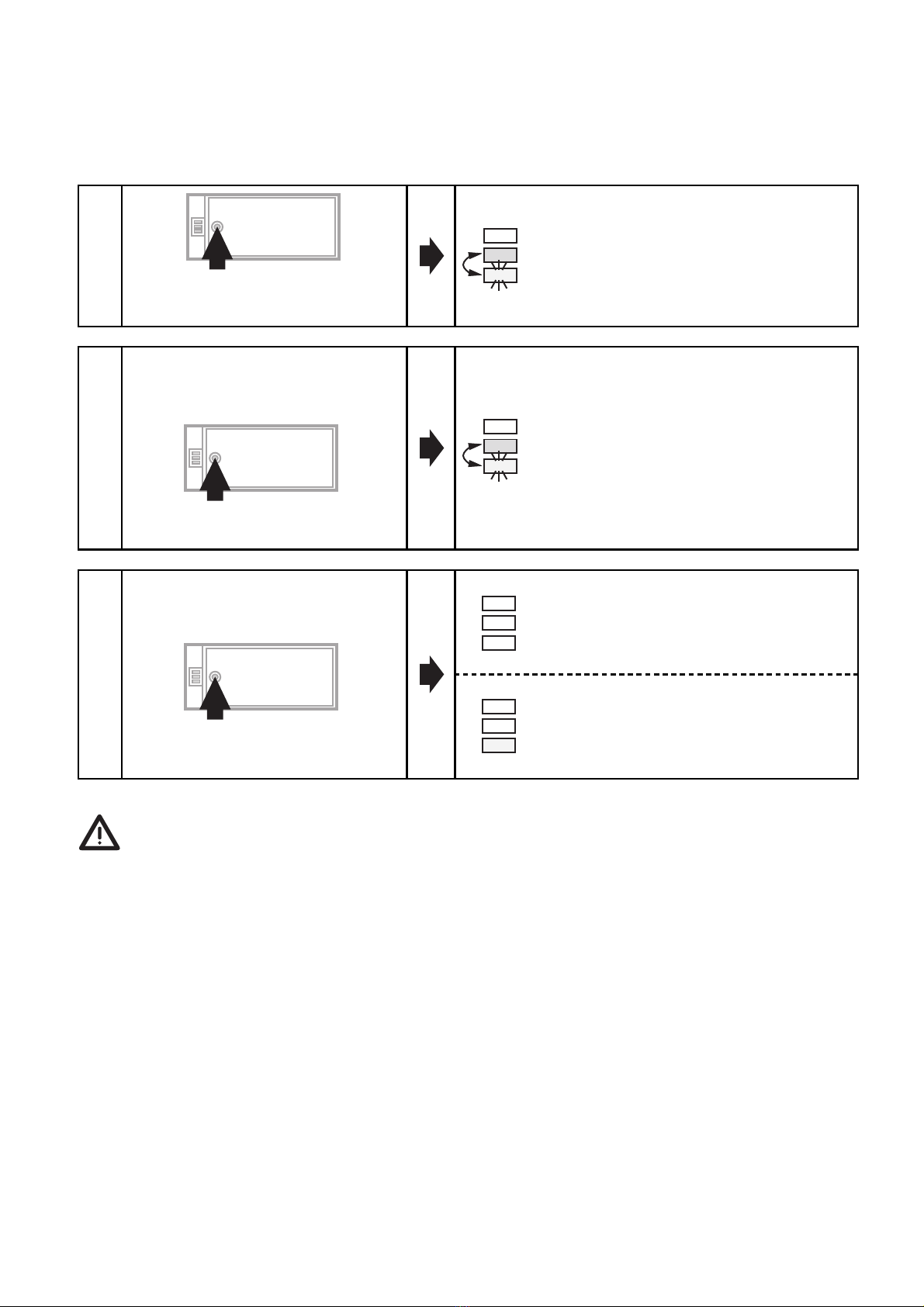

Einstellen der Schaltschwelle (dynamischer Betrieb)

• Objekte bewegen sich durch den Erfassungsbereich der Optik

Das Gerät erfaßt Eingangssignale verschiedener Intensität in beliebiger Reihenfolge

und berechnet die optimale Schaltschwelle.

Ist die Einstellung der Schaltschwelle nicht möglich (z.B. Hellsignal und

Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3.

Danach geht das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus

über.

Wird die Programmiertaste während der Programmierung 15 Minuten lang

nicht betätigt, geht das Gerät automatisch mit unveränderter Schaltschwelle in

den Betriebsmodus über.

Einstellung maximaler Empfindlichkeit:

• Gehen Sie in den Programmiermodus (Schritt 1).

• Richten Sie das Gerät so aus, daß kein Licht reflektiert wird.

• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

1Drücken Sie, bis die rote

LED blinkt.

LEDs gelb und grün blinken

im Wechsel (= Gerät ist im

Programmiermodus).

Drücken Sie 1 mal.

Lassen Sie die Objekte durch

den Erfassungsbereich der

Optik laufen.

Drücken Sie 1 mal.

LEDs gelb und grün ver-

löschen für ca. 1s, blinken

dann wieder im Wechsel.

LEDs gelb und grün verlö-

schen für ca. 1s,

danach leuchtet die grüne

LED (= Gerät ist im Betriebs-

modus).

Einstellen der Schaltschwelle (statischer Betrieb)

• Statische Objekte

Das Gerät erfaßt Eingangssignale verschiedener Intensität in beliebiger Reihenfolge

und berechnet die optimale Schaltschwelle.

*Sie können auch in umgekehrter Reihenfolge vorgehen: Zuerst ohne Objekt mes-

sen, dann mit Objekt.

Ist die Einstellung der Schaltschwelle nicht möglich (z.B. Hellsignal und

Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3.

Danach geht das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus

über.

Wird die Programmiertaste während der Programmierung 15 Minuten lang

nicht betätigt, geht das Gerät automatisch mit unveränderter Schaltschwelle in

den Betriebsmodus über.

Einstellung maximaler Empfindlichkeit:

• Gehen Sie in den Programmiermodus (Schritt 1).

• Richten Sie das Gerät so aus, daß kein Licht reflektiert wird.

• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

1Drücken Sie, bis die rote

LED blinkt.

LEDs gelb und grün blinken

im Wechsel (= Gerät ist im

Programmiermodus).

Drücken Sie 1 mal.

Plazieren Sie das Objekt

im Erfassungsbereich der

Optik. *

Drücken Sie 1 mal.

Entfernen Sie das Objekt

aus dem Erfassungsbereich

der Optik. *

LEDs gelb und grün ver-

löschen für ca. 1s, blinken

dann wieder im Wechsel.

LEDs gelb und grün verlö-

schen für ca. 1s,

danach leuchtet die grüne

LED (= Gerät ist im Betriebs-

modus).

Programmieren der Ausgangsfunktion

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LED und durch Funk-

tionskontroll-Ausgang.

Funktionskontroll-Ausgang, gesetzt bei:

●Kurzschluß des Schaltausgangs; zurückgesetzt ca. 2s nach Beseitigung der Störung

●Störung der Objekterfassung (mangelhafte Objekterkennung, Dejustierung, Ver-

schmutzung der Linsen); zurückgesetzt, wenn Objekt wieder eindeutig erfaßt wird

●interner Störung

Wartung

Halten Sie die Kunststofflinsen des Gerätes von Verschmutzung frei.

Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die die Kunststoff-

linsen beschädigen könnten.

Drücken Sie 10s lang.

Die rote LED beginnt nach 2s schnell zu

blinken. Danach blinken die LEDs gelb

und grün im Wechsel.

Nach 8s erlöschen alle LEDs, die Aus-

gangsfunktion hat von Hellschaltend auf

Dunkelschaltend gewechselt (oder

umgekehrt).

LED rot Störung bei der Objekterfassung,

z.B. Dejustierung, Verschmutzung der Linsen

LEDs

gelb + rot

Blinken abwechselnd, 2Hz: Ausgang kurzgeschlossen

Blinken abwechselnd, 1Hz: interne Störung

(Ausgang ist nicht geschaltet)

LED gelb Ausgang ist geschaltet

LED grün Gerät ist betriebsbereit

Functions and features

The diffuse reflection sensor detects objects and materials without contact and indi-

cates their presence by a switched signal.

Range (r): see type label (value referred to white paper 200mm x 200mm)

If very small objects are to be detected they must be located in the focus (= max.

range).

Laser radiation; laser protection class 2.

Do not look directly into the beam!

The enclosed labels (warning laser) must be applied in close proximity to the

unit.

Electrical connection

Isolate power, then connect unit (see page 13 or type label).

Load of the function check output (fc output): max. 10mA.

Installation

Align the photocell and fasten it to a mounting bracket.

Maximum range is only possible with precise alignment.

Adjustment aid:

In the programming mode (see"Setting the switching threshold") an adjustment aid

is integrated. After step 1 the intensity of the transmitted light is increased so that

the transmitted light spot is clearly visible. After step 3 the transmitted light is set to

normal intensity.

Mount the unit so that the mounting position cannot change (in particular

avoid high vibrations!).

The units with a light spot diameter of < 1mm are highly focussed; a change

in the mounting position will result in misalignment.

LEDs red, yellow, green

yellow LED

push button

Setting the switching threshold (dynamic operation)

• Moving objects in the detection area

The unit detects input signals of various intensity in any sequence and calculates the

optimum switching threshold.

If the setting of the switching threshold is not possible (e.g. object signal and

background signal are about the same), the red LED flashes after step 3. The

unit then passes into the operating mode with the switching signal being un-

changed.

If the programming button is not activated for 15 minutes during the pro-

gramming process, the unit passes automatically into the operating mode with

the switching threshold being unchanged.

Setting of the maximum sensitivity:

• Go into the programming mode (step 1).

• Align the unit so that no light is reflected.

• Press the setting button twice (see steps 2 and 3).

1Press until the

red LED flashes

Yellow and green LED’s flash

alternately (= unit is in the

programming mode).

Press once.

Allow the objects to pass

through the detection area.

Press once.

The yellow and green LED’s

go out for approx. 1 s, then

flash again alternately.

The yellow and green LED’s

go out for approx. 1s,

then the green LED is on (=

unit is in operating mode).

Setting the switching threshold (stationary operation)

• Stationary objects

The unit detects input signals of various intensity in any sequence and calculates the

optimum switching threshold.

*You can also proceed in reverse order: first setting without the object, then with

the object.

If the setting of the switching threshold is not possible (e.g. object signal and

background signal are about the same), the red LED flashes after step 3. The

unit then passes into the operating mode with the switching signal being un-

changed.

If the programming button is not activated for 15 minutes during the pro-

gramming process, the unit passes automatically into the operating mode with

the switching threshold being unchanged.

Setting of the maximum sensitivity:

• Go into the programming mode (step 1).

• Align the unit so that no light is reflected.

• Press the setting button twice (see steps 2 and 3).

1Press until the

red LED flashes.

Yellow and green LED’s flash

alternately (= unit is in the

programming mode).

Press once.

Place the object into the

detection area *

Press once.

Remove the object *

The yellow and green LED’s

go out for approx. 1 s, then

flash again alternately.

The yellow and green LED’s

go out for approx. 1s,

then the green LED is on (=

unit is in operating mode).

Programming the output function

Operation

Check the safe functioning of the diffuse reflection sensor. Display by LED’s and by

the function check output.

Function check output set in the event of:

●Short-circuit of the switching output; reset approx. 2s after elimination of the error.

●Wrong object detection (maladjustment, soiling of the lenses); reset when object

is again clearly detected.

●Internal error.

Maintenance

Keep the plastic lenses of the sensor free from soiling.

For cleaning do not use any solvents or cleaning agents which could damage the

plastic lenses.

Press for 10s.

The red LED starts to flash fast after 2 s.

Then the yellow and green LED's flash

alternately. After 8 s all LED's go off, the

output function has changed from light-

on mode to dark-on mode (or vice versa).

LED red error in object detection,

e.g. maladjustment, soiling of the lenses

LED’s

yellow + red

flashing alternately, 2Hz: output short-circuited

flashing alternately, 1Hz: internal malfunction

(output is not switched)

LED yellow output is switched

LED green unit is ready for operation

Fonctionnement et caractéristiques

Le système réflexion directe détecte des objets et matières sans contact et indique

leur présence par un signal de commutation.

Portée (r): voir l'étiquette (valeur sur du papier blanc 200mm x 200mm).

Si de très petits objets sont à détecter, ceux-ci doivent se trouver dans le foyer

(= portée maxi).

Rayonnement laser; laser de classe 2.

Ne pas regarder dans l’axe de la source lumineuse!

Les étiquettes jointes (avertissement: laser) doivent être appliquées tout pro-

che de la cellule.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoélec-

tronique.

Raccordement: voir page 13 ou l'étiquette de la cellule.

Charge de la sortie diagnostique (fc output): 10mA maxi.

Montage

Orienter le système réflexion directe en direction de l'objet à détecter et le fixer avec

une équerre de fixation.

Portée optimale seulement avec orientation précise.

Aide au réglage:

Dans le mode de programmation (voir"Réglage du seuil de commutation") une aide

de réglage est intégrée. Après l’étage de réglage no. 1 l’intensité de la lumière émise

est augmentée jusqu’à ce que le spot lumière émis soit clairement visible. Après

l’étage de réglage no. 3 la lumière émise est réglée à l’intensité normale.

Monter la cellule afin que sa position de montage ne puisse pas changer (évi-

ter surtout des vibrations de forte intensité!). Les cellules avec un spot lumineux

< 1 mm sont fortement focalisées; un changement de la position de montage

peut provoquer un mauvais alignement.

LEDs rouge, jaune, verte

LED jaune

bouton-poussoir

Andere Handbücher für Efector 200 OL Series

Inhaltsverzeichnis

Sprachen:

Andere IFM Electronic Zubehör Handbücher

IFM Electronic

IFM Electronic KQ5 Series Bedienungsanleitung

IFM Electronic

IFM Electronic OPD100 Bedienungsanleitung

IFM Electronic

IFM Electronic EFECTOR200 OC Series Bedienungsanleitung

IFM Electronic

IFM Electronic VNB001 Bedienungsanleitung

IFM Electronic

IFM Electronic efector200 OC Bedienungsanleitung

IFM Electronic

IFM Electronic efector200 OGT3 Series Bedienungsanleitung

IFM Electronic

IFM Electronic efector160 LR7000 Bedienungsanleitung

IFM Electronic

IFM Electronic Efector 600 TC7430 Bedienungsanleitung

IFM Electronic

IFM Electronic efector 300 SU8000 Bedienungsanleitung

IFM Electronic

IFM Electronic efector200 OL Bedienungsanleitung

IFM Electronic

IFM Electronic PI7093 Bedienungsanleitung

IFM Electronic

IFM Electronic efector300 SBU3 Bedienungsanleitung

IFM Electronic

IFM Electronic PY995 Series Bedienungsanleitung

IFM Electronic

IFM Electronic efector300 SI1004 Bedienungsanleitung

IFM Electronic

IFM Electronic PI209 Series Bedienungsanleitung

IFM Electronic

IFM Electronic OGP Bedienungsanleitung

IFM Electronic

IFM Electronic Efectorsod PM2053 Bedienungsanleitung

IFM Electronic

IFM Electronic Efector200 OG Bedienungsanleitung

IFM Electronic

IFM Electronic efector200 OT Series Bedienungsanleitung

IFM Electronic

IFM Electronic Efector 200 Installationsanleitung

IFM Electronic

IFM Electronic efector 250 O2D22x Bedienungsanleitung

IFM Electronic

IFM Electronic efector200 OT Bedienungsanleitung

IFM Electronic

IFM Electronic Efector500 PF2058 Bedienungsanleitung

IFM Electronic

IFM Electronic efector 250 Bedienungsanleitung

Beliebte Zubehör Handbücher anderer Marken

Hillco

Hillco 2810 Bedienungsanleitung

Siemens

Siemens QSA2700D Bedienerhandbuch

Contours

Contours ZY024 Bedienungsanleitung

Saivod

Saivod VS621 Bedienungsanleitung

Virtuox

Virtuox VirtuCLEAN 2.0 Bedienungsanleitung

SCE

SCE ENVIRO-THERM SCE-TE170B24VSS Bedienungsanleitung

Z-Wave

Z-Wave HSD-200Z Bedienungsanleitung

turck

turck FMX-IM-2UPLI63FX Bedienungsanleitung

Decagon Devices

Decagon Devices 10HS Bedienungsanleitung

UPPAbaby

UPPAbaby Cup Holder Bedienungsanleitung

Elko

Elko SmartSensor Leakage Wireless Bedienungsanleitung

Grizzly

Grizzly H8371 Bedienungsanleitung

Panasonic

Panasonic HG-T Series Bedienungsanleitung

DigiDesign

DigiDesign 888/24 I/O Bedienungsanleitung

PROZIS

PROZIS QUAY Bedienungsanleitung

patagonia

patagonia PSI Vest Bedienungsanleitung

SFC Energy

SFC Energy EFOY GO! Bedienungsanleitung

Axminster

Axminster Tooling Stylus Tip Ballpoint Pen Kit Bedienungsanleitung
