IFM Electronic EFECTOR 500 PI26 Bedienungsanleitung

Bedienungsanleitung

Operating instructions

Notice utilisateurs

Elektronischer

Drucksensor

Electronic pressure

sensor

Capteur de pression

électronique

PI26

DEUTSCHENGLISHFRANÇAIS

Sachnr. 704003/00 10/05

DEUTSCH

Inhalt

Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 5

Bedien- und Anzeigeelemente . . . . . . . . . . . . . . . . . . . . . . . . Seite 5

Bestimmungsgemäße Verwendung . . . . . . . . . . . . . . . . . . . . . Seite 6

Betriebsarten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 8

Elektrischer Anschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 10

Programmieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 11

Inbetriebnahme / Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 12

Technik-Information / Funktionsweise / Parameter

Einstellbare Parameter . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 13

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 18

Maßzeichnung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 48

Einstellbereiche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 49

ENGLISH

Contents

Safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 20

Controls and indicating elements . . . . . . . . . . . . . . . . . . . . . page 20

Function and features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 21

Operating modes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 22

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 23

Electrical connection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 25

Programming . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 26

Installation and set-up / operation . . . . . . . . . . . . . . . . . . . . page 27

Technical information / Functioning / Parameters

Adjustable parameters . . . . . . . . . . . . . . . . . . . . . . . . . . page 28

Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 33

Scale drawing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 48

Setting ranges . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 49

FRANÇAIS

Contenu

Remarque sur la sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . page 34

Eléments de service et d’indication . . . . . . . . . . . . . . . . . . . . page 34

Fonctionnement et caractéristiques . . . . . . . . . . . . . . . . . . . . page 35

Modes de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . page 36

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 37

Raccordement électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . page 39

Programmation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 40

Mise en service / Fonctionnement . . . . . . . . . . . . . . . . . . . . . page 41

Informations techniques / Fonctions / Paramètres

Paramètres réglables . . . . . . . . . . . . . . . . . . . . . . . . . . . page 42

Données techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . page 47

Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 48

Plages de réglage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 49

RUN

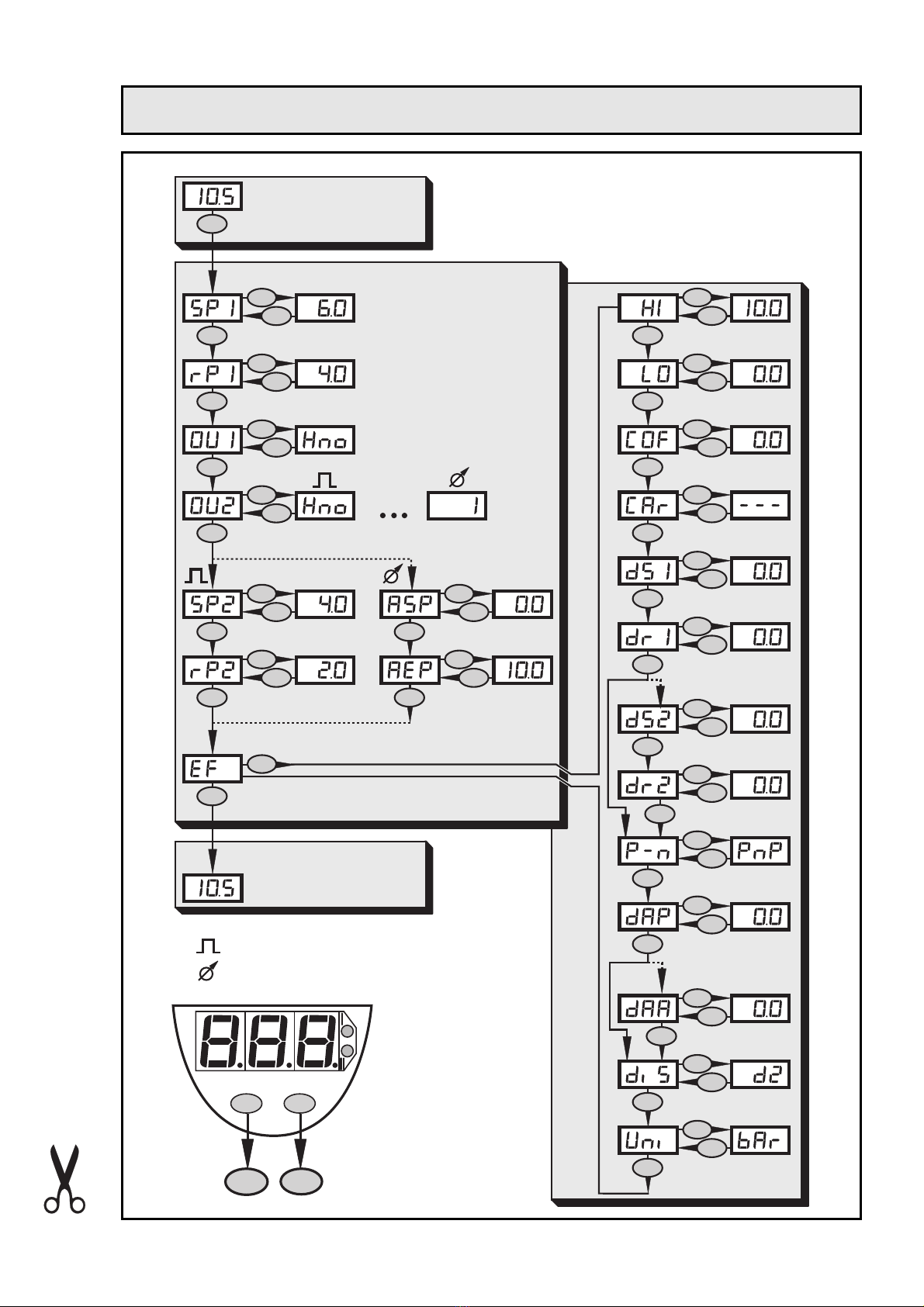

Menü-Übersicht / Menu structure / Structure du menu

PI26 Sachnr. 704003 3

Mode/Enter Set

OU2 = Hno, Hnc, Fno, Fnc

OU2 = I, U

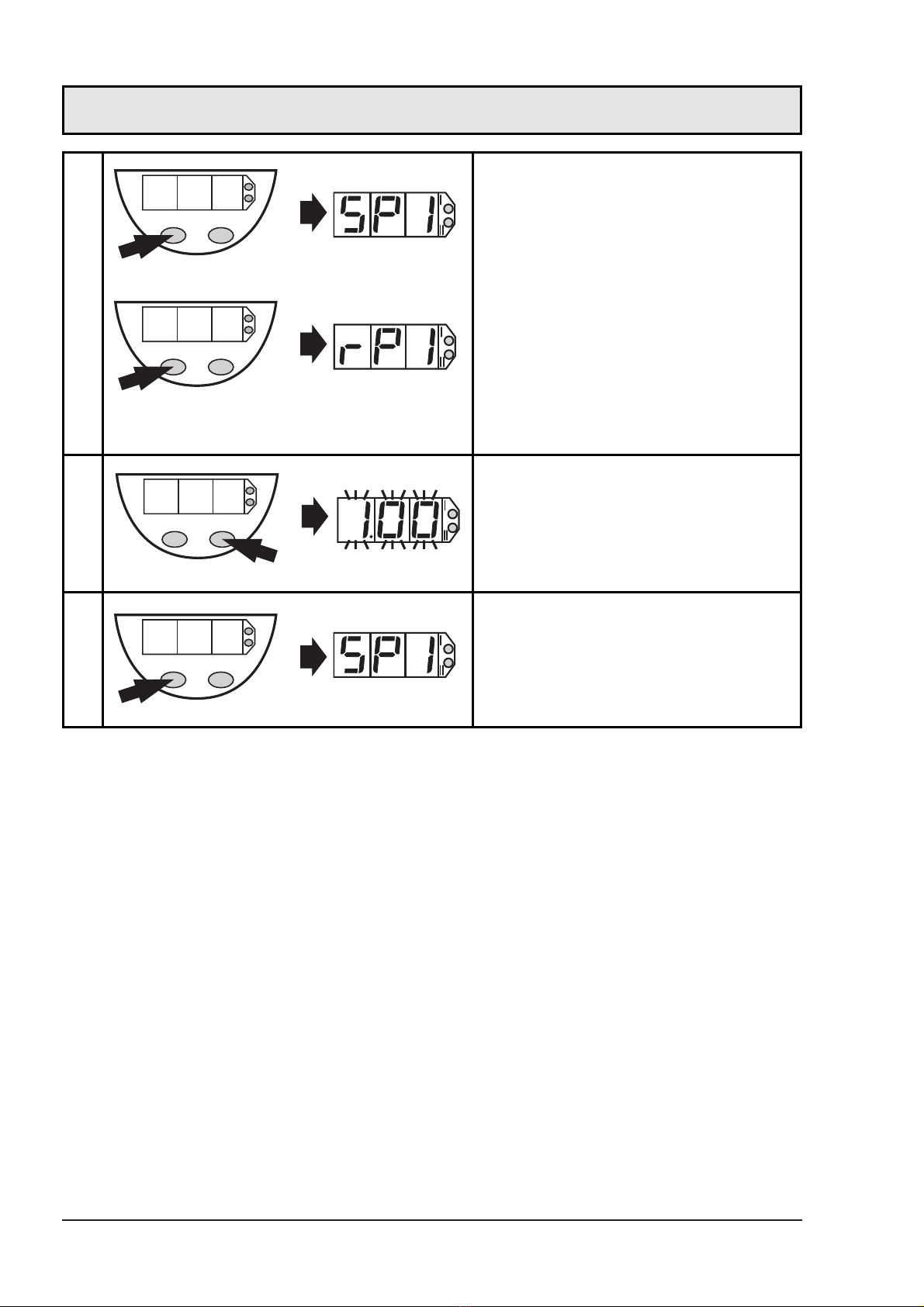

Programmieren / Programming / Programmation

PI26Sachnr. 704003

Mode/Enter Set

1 x

2 x ...

> 5s

1 x

Parameter aufrufen

Select parameters

Sélectionner les paramètres

Werte einstellen*

Set Values*

Régler la valeurs*

Werte bestätigen

Acknowledgement of values

Confirmer la valeur

*Wert verringern: Lassen Sie die Anzeige bis zum maximalen Einstellwert

laufen. Danach beginnt der Durchlauf wieder beim minimalen

Einstellwert.

*Decrease the value: Let the display of the parameter value move to the

maximum setting value. Then the cycle starts again at the minimum

setting value.

*Réduire la valeur du paramètre: Laisser l'affichage de la valeur du

paramètre aller jusqu'àla valeur de réglage maximum. Ensuite le cycle

recommence àla valeur de réglage minimum.

DEUTSCH

Sicherheitshinweise

Lesen Sie vor der Inbetriebnahme des Gerätes die

Produktbeschreibung. Vergewissern Sie sich, daßsich das

Produkt uneingeschränkt für die betreffende Applikationen

eignet.

Die Mißachtung von Anwendungshinweisen oder technischen

Angaben kann zu Sach- und/oder Personenschäden führen.

Prüfen Sie in allen Applikationen die Verträglichkeit der

Produktwerkstoffe (s. Technische Daten) mit den zu messen-

den Druckmedien.

DEUTSCH

7-Segment-Anzeige Anzeige des Systemdrucks1),

Anzeige der Parameter und Parameterwerte.

2 x LED rot Anzeige des Schaltzustands; leuchtet,

wenn Ausgang I / II durchgeschaltet ist.

Programmiertaste

Mode / Enter

Anwahl der Parameter und Menüpunkte

Bestätigen der Parameterwerte.

Programmiertaste

Set

Einstellen der Parameterwerte

(kontinuierlich durch Dauerdruck; schrittweise

durch Einzeldruck).

Mode/Enter Set

Bedien- und Anzeigeelemente

1) 3-stellige Anzeige im Minusbereich: -.XX =-0,XX

•Der Drucksensor erfaßt den Systemdruck,

•zeigt ihn durch ein Display an

•und erzeugt 2 Ausgangssignale entsprechend der eingestellten

Ausgangskonfiguration.

Einsatzbereich (Druckart: Relativdruck)

Vermeiden Sie statische und dynamische Überdrücke, die den

angegebenen Überlastdruck überschreiten.

Schon bei kurzzeitiger Überschreitung des Berstdrucks kann das

Gerät zerstört werden (Verletzungsgefahr)!

Bestimmungsgemäße Verwendung

p-schaltend (PnP)

Ausgang 1 Ausgang 2

Schaltlogik

(gilt für beide Schaltausgänge)

Schaltfunktion

(Ausgang 1 und Ausgang 2;

Funktion getrennt je Ausgang

einstellbar)

n-schaltend (nPn)

I: 4 ... 20mA

Analogausgang

(nur Ausgang 2) U: 0 ... 10V

Hysteresefunktion / Schließer (Hno)

Hysteresefunktion / Öffner (Hnc)

Fensterfunktion / Schließer (Fno)

Fensterfunktion / Öffner (Fnc)

Berstdruck

Zulässiger

Überlastdruck

Meßbereich

Bestell-

nummer

PI2653

-1,0 ... 25 100 350

-15 ... 363 1450 5070

-0,1 ... 2,5 10 35

bar

PSI

MPa

bar

PSI

kPa

bar

PSI

kPa

mbar

PSI

kPa

PI2654

-0,5 ... 10 50 150

-7 ... 145 725 2175

-50 ... 1000 5000 (5MPa) 15000 (15MPa)

PI2656

-0,13 ... 2,50 20 50

-1,8 ... 36,3 290 725

-13 ... 250 2000 (2MPa) 5000 (5MPa)

PI2657

-50 ... 1000 10000 (10bar) 30000 (30bar)

-0,7 ... 14,5 145 450

-5,0 ... 100 1000 (1MPa) 3000 (3MPa)

Run-Modus

Normaler Arbeitsbetrieb

Nach dem Einschalten der Versorgungsspannung befindet sich das

Gerät im Run-Modus. Es führt seine Überwachungsfunktion aus und

gibt Ausgangssignale entsprechend den eingestellten Parametern.

Das Display zeigt den aktuellen Systemdruck an (kann ausgeschaltet

werden; →Seite 15). Die roten LEDs signalisieren den Schaltzustand

der Ausgänge.

Display-Modus

Anzeige der Parameter und Parameterwerte

Das Gerät geht durch kurzen Druck auf die Taste “Mode/Enter”in den

Display-Modus. Intern verbleibt es im Arbeitsbetrieb. Unabhängig

davon können die eingestellten Parameterwerte abgelesen werden:

•Kurzer Druck auf die Taste “Mode/Enter”blättert durch die

Parameter.

•Kurzer Druck auf die Taste “Set”zeigt 15s lang den zugehörigen

Parameterwert. Nach weiteren 15s geht das Gerät zurück in den

Run-Modus.

Programmier-Modus

Einstellen der Parameterwerte

Das Gerät geht in den Programmiermodus, wenn ein Parameter ange-

wählt ist und danach die Taste “Set”länger als 5s gedrückt wird (der

Parameterwert wird blinkend angezeigt, danach fortlaufend erhöht).

Das Gerät verbleibt auch hier intern im Arbeitsbetrieb. Es führt seine

Überwachungsfunktionen mit den bestehenden Parametern weiter

aus, bis die Veränderung abgeschlossen ist.

Sie können den Parameterwert mit Hilfe der Taste “Set”ändern und

mit der Taste “Mode/Enter”bestätigen. Das Gerät geht in den Run-

Modus zurück, wenn danach 15s lang keine Taste mehr gedrückt

wird.

DEUTSCH

Betriebsarten

Stellen Sie vor Ein- und Ausbau des Sensors sicher, daßdie

Anlage druckfrei ist.

Bei hohen Mediumtemperaturen wird waagerechter Einbau

empfohlen.

1. Schrauben Sie den Sensor in

einen G1-Prozeßanschluß.

2. Ziehen Sie den Sensor mit

einem Schraubenschlüssel

fest.

Anzugsdrehmoment: 20Nm.

Das Gehäuse (A) ist drehbar.

Durch G1-Prozeßadapter ist der Sensor adaptierbar an unterschied-

liche Prozeßanschlüsse. G1-Prozeßadapter sind gesondert als Zubehör

zu bestellen.

Einschweißadapter

Schweißen Sie zuerst den Adapter ein. Montieren Sie dann den

Sensor.







Montage

ifm-Prozeßadapter

Montieren Sie zuerst den

Adapter (C) an den Sensor, dann

Sensor + Adapter mit Hilfe einer

Überwurfmutter, eines

Klemmflanschs o. ä. (B) an den

Prozeßanschluß.

ACHTUNG: Eine Garantie für

langzeitstabile Dichtwirkung der

metallischen Abdichtung besteht

nur für einmalige Montage.

Montage des Adapters

Schritt 1

Schrauben Sie den Sensor in den

Adapter ein.

Schritt 2

Spannen Sie Sensor + Adapter in

eine Klemmvorrichtung (D). Die

Dichtflächen (E) dürfen dabei

nicht beschädigt werden. Ziehen

Sie den Sensor mit einem

Schraubenschlüssel an.

Anzugsdrehmoment: 20Nm.

DEUTSCH

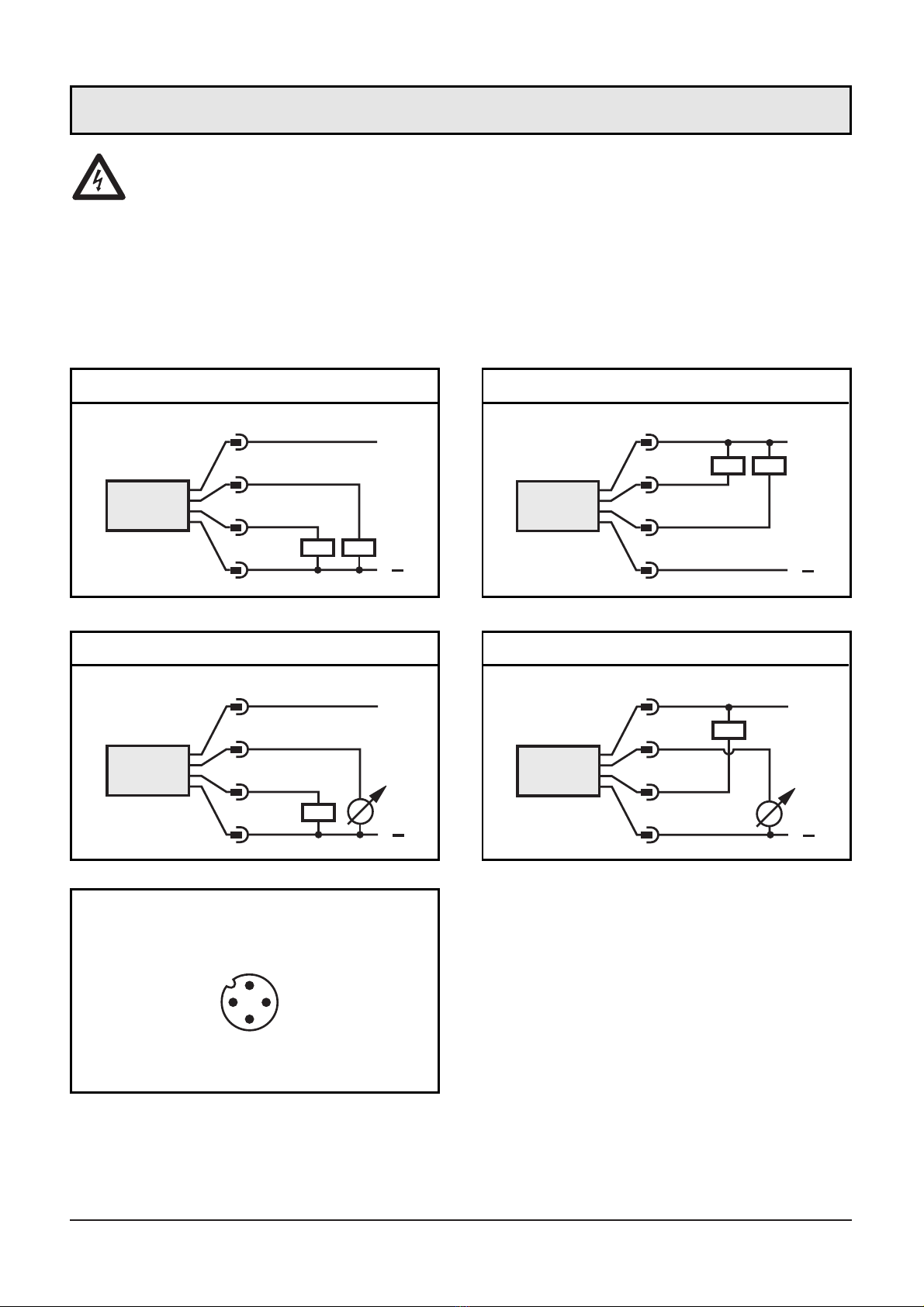

Das Gerät darf nur von einer Elektrofachkraft installiert werden.

Befolgen Sie die nationalen und internationalen Vorschriften zur

Errichtung elektrotechnischer Anlagen.

Spannungsversorgung nach EN50178, SELV, PELV.

Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät

folgendermaßen an:

Adernfarben bei ifm-Kabeldosen:

1 = BN (braun),

2=WH(weiß),

3 = BU (blau),

4 = BK (schwarz)

L+

2: OUT2

4: OUT1

2 x p-schaltend

L+

2: OUT2

4: OUT1

2 x n-schaltend

L+

2: OUT2

4: OUT1

1 x p-schaltend / 1 x analog

L+

2: OUT2

4: OUT1

1 x n-schaltend / 1 x analog

Steckeransicht (am Gerät)

Elektrischer Anschluß

Inhaltsverzeichnis

Sprachen:

Andere IFM Electronic Zubehör Handbücher

IFM Electronic

IFM Electronic EFECTOR 600 TW2000 Bedienungsanleitung

IFM Electronic

IFM Electronic efector200 OJ51 Series Bedienungsanleitung

IFM Electronic

IFM Electronic Efector 500 PN3 Bedienungsanleitung

IFM Electronic

IFM Electronic efector 190 DTE820 Bedienungsanleitung

IFM Electronic

IFM Electronic Ecomat200 Bedienungsanleitung

IFM Electronic

IFM Electronic efector 250 O2D22x Bedienungsanleitung

IFM Electronic

IFM Electronic LR2059 Bedienungsanleitung

IFM Electronic

IFM Electronic GM705S Bedienungsanleitung

IFM Electronic

IFM Electronic efector200 OW Series Bedienungsanleitung

IFM Electronic

IFM Electronic GM701S Bedienungsanleitung

IFM Electronic

IFM Electronic efector 200 OW Series Bedienungsanleitung

IFM Electronic

IFM Electronic O5H Bedienungsanleitung

IFM Electronic

IFM Electronic Efector 200 Bedienungsanleitung

IFM Electronic

IFM Electronic VKV021 Bedienungsanleitung

IFM Electronic

IFM Electronic Efector 200 Bedienungsanleitung

IFM Electronic

IFM Electronic Efector200 OGS50 Series Bedienungsanleitung

IFM Electronic

IFM Electronic PI209 Series Bedienungsanleitung

IFM Electronic

IFM Electronic Efector 200 Bedienungsanleitung

IFM Electronic

IFM Electronic PI7093 Bedienungsanleitung

IFM Electronic

IFM Electronic efector200 O7H2 Series Bedienungsanleitung

IFM Electronic

IFM Electronic O1D102 Bedienungsanleitung

IFM Electronic

IFM Electronic OGP Bedienungsanleitung

IFM Electronic

IFM Electronic efectro 200 Bedienungsanleitung

IFM Electronic

IFM Electronic PN72 Series Bedienungsanleitung

Beliebte Zubehör Handbücher anderer Marken

Hillco

Hillco 2810 Bedienungsanleitung

Siemens

Siemens QSA2700D Bedienerhandbuch

Contours

Contours ZY024 Bedienungsanleitung

Saivod

Saivod VS621 Bedienungsanleitung

Virtuox

Virtuox VirtuCLEAN 2.0 Bedienungsanleitung

SCE

SCE ENVIRO-THERM SCE-TE170B24VSS Bedienungsanleitung

Z-Wave

Z-Wave HSD-200Z Bedienungsanleitung

turck

turck FMX-IM-2UPLI63FX Bedienungsanleitung

Decagon Devices

Decagon Devices 10HS Bedienungsanleitung

UPPAbaby

UPPAbaby Cup Holder Bedienungsanleitung

Elko

Elko SmartSensor Leakage Wireless Bedienungsanleitung

Grizzly

Grizzly H8371 Bedienungsanleitung

Panasonic

Panasonic HG-T Series Bedienungsanleitung

DigiDesign

DigiDesign 888/24 I/O Bedienungsanleitung

PROZIS

PROZIS QUAY Bedienungsanleitung

patagonia

patagonia PSI Vest Bedienungsanleitung

SFC Energy

SFC Energy EFOY GO! Bedienungsanleitung

Axminster

Axminster Tooling Stylus Tip Ballpoint Pen Kit Bedienungsanleitung
