IKA MS 3 basic Bedienungsanleitung

IKA MS 3 basic

IKA MS 3 digital

Betriebsanleitung DE 4

Ursprungssprache

Operating instructions EN 11

Mode d’emploi FR 18

Instrucciones de manejo ES 25

Instruções de serviço PT 32

使用说明 ZH 39

Norme di sicurezza IT 46

Veiligheidsinstructies NL 47

Säkerhetsanvisningar SV 48

Sikkerhedshenvisninger DA 49

Sikkerhetsanvisninger NO 50

Turvallisuusohjeet FI 51

Wskazówki bezpieczeństwa PL 52

Bezpečnostní upozornění CS 53

Biztonsági utasitások HU 54

Varnostna navodila SL 55

Bezpečnostné pokyny SK 56

Ohutusjuhised ET 57

Drošības norādes LV 58

Saugos reikalavimai LT 59

Pos. Bezeichnung

MS 3 basic/digital

ATaste “Power”

BStandardaufsatz

CDrehknopf Dreh-zahleinstellung

DGerätefuss

ETaste “Start/Stop”

MS 3 digital

FTasten “Timer”

GDisplay

Item Designation

MS 3 basic/digital

AButton “Power”

BStandard attachment

Rotary knob of speed adjustment

DBase

EButton "Start/Stop"

MS 3 digital

FButton “Timer”

GDisplay

Pos. Désignation

MS 3 basic/digital

ABouton “Power”

BSupport standard

CButton rotatif pour la réglage

de la vitesse de rotation

DPied

EBouton “Start/Stop”

MS 3 digital

FBouton “Minuteur”

GIndication

Pos. Denominación

MS 3 basic/digital

ABotón "Power"

BAditamento Estándar

CPerilla giratoria de ajuste de

velocidad

DBase

EBotón de inicio y parada

MS 3 digital

FBotón del temporizador

GPantalla

Pos. Designação

MS 3 basic/digital

ABotão “Power”

BFixação padrão

CBotão rotativo de ajuste de

velocidade

DBase

EBotão Start/Stop

MS 3 digital

FBotão "Timer"

GDisplay

MS 3 basic

MS 3 digital

序号 名称

MS 3 basic/digital

A电源(Power)按键

B标准垫片

C调速旋钮

D基座

E开始/停止(Start/Stop)按键

MS 3 digital

F定时(Timer)按键

G显示屏

Inhaltsverzeichnis

EU-Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass dieses Produkt den Bestimmungen

der Richtlinien 2014/35/EU, 2014/30/EU, 2006/42/EG und 2011/65/EU entspricht

und mit den folgenden Normen und normativen Dokumenten übereinstimmt:

EN 61010-1,

EN 6010-2-051, EN 61326-1 und EN 60529.

Eine Kopie der vollständigen EU-Konformitätserklärung kann bei [email protected]

angefordert werden.

Seite

EU-Konformitätserklärung 4

Sicherheitshinweise 4

Auspacken 5

Bestimmungsgemäße Gebrauch 5

Inbetriebnahme 6

Zubehör 8

Instandhaltung und Reinigung 9

Technische Daten 10

Gewährleistung 10

Ursprungssprache

Sicherheitshinweise

• Lesen Sie die Betriebsanleitung vor Inbetriebnahme vollständig und be-

achten Sie die Sicherheitshinweise.

• Bewahren Sie die Betriebsanleitung für Alle zugänglich auf.

• Beachten Sie, dass nur geschultes Personal mit dem Gerät arbeitet.

• Beachten Sie die Sicherheitshinweise, Richtlinien, Arbeitsschutz-und Unfallverhü-

tungsvorschriften.

• Spannungsangabe des Typenschildes muss mit Netzspannung übereinstimmen.

• Das Gerät darf nur mit dem originalen Steckernetzteil betrieben werden.

• Tragen Sie Ihre persönliche Schutzausrüstung entsprechend der Gefahrenklasse

des zu bearbeitenden Mediums. Ansonsten besteht eine Gefährdung durch:

- Spritzen von Flüssigkeiten

- Herausschleudern von Teilen

- Erfassen von Körperteilen, Haaren, Kleidungsstücken und Schmuck

• Stellen Sie das Gerät frei auf einer ebenen, stabilen, sauberen, rutschfesten, tro-

ckenen und feuerfesten Fläche auf.

• Die Gerätefüße müssen sauber und unbeschädigt sein.

• Stellen Sie vor Inbetriebnahme den Drehknopf (C) auf Linksanschlag.Steigern Sie

die Drehzahl langsam.

• Verringern Sie die Hand-Arm-Schwingungsbelastung (Richtlinie 2002/44/EG) bei

Handbetrieb:

- Halten Sie den Probenbehälter möglichst senkrecht.

- Üben Sie nur soviel Druck aus wie für den Mischvorgang erforderlich.

- Benutzen Sie bei hohen Probenzahlen Aufsätze für mehrere Proben.

• Falls sich die Schüttelbewegung des Gerätes aufschaukelt (Resonanz), reduzieren

Sie die Drehzahl oder durchlaufen Sie den kritischen Bereich schnellstmöglich.

•

Reduzieren Sie die Drehzahl, falls:

- Medium infolge zu hoher Drehzahl aus dem Gefäß spritzt

- unruhiger Lauf auftritt

- das Gerät durch dynamische Kräfte zu wandern beginnt.

•

Befestigen Sie Zubehörteile und aufgestellte Gefäße gut, da sonst Schüttelge-

fäße beschädigt oder herausgeschleudert werden können.

• Prüfen Sie vor jeder Verwendung Gerät und Zubehör auf Beschädigungen. Ver-

wenden Sie keine beschädigten Teile.

• Platzieren Sie ein einzelnes Schüttelgefäß mittig und mehrere Schüttelgefäße

gleichmäßig.

• Spitze, scharfkantige Gefäße führen an den Aufsätzen zu Abrieb.

• Beachten Sie eine Gefährdung durch:

- entzündliche Materialien

- Glasbruch infolge mechanischer Schüttelenergie.

•

Bearbeiten Sie nur Medien, bei denen der Energieeintrag durch das Bearbeiten unbe-

denklich ist. Dies gilt auch für andere Energieeinträge, z.B. durch Lichteinstrahlung.

• Betreiben Sie das Gerät nicht in explosionsgefährdeten Atmosphären, mit Gefahr-

stoffen und unter Wasser.

• Sicheres Arbeiten ist nur mit Zubehör, das im Kapitel „Zubehör“ beschrieben wird,

gewährleistet.

• Montieren Sie das Zubehör nur bei gezogenem Netzstecker.

•

Nach einer Unterbrechung der Stromzufuhr läuft das Gerät nicht von selbst

wieder an.

• Vermeiden Sie Stöße und Schläge auf Gerät oder Zubehör.

• Im Betrieb kann sich das Gerät erwärmen.

• Das Gerät darf nur von einer Fachkraft geöffnet werden.

Auspacken

Auspacken:

- Packen Sie das Gerät vorsichtig aus.

- Nehmen Sie bei Beschädigungen sofort den Tatbestand auf (Reklamation bei Post,

Bahn oder Spedition).

Lieferumfang:

MS 3 basic

- MS 3 basic

- Netzteil

- Standardaufsatz MS 3.1

- Universalaufsatz MS 3.3

- Einhandeinsatz MS 1.21

- Betriebsanleitung.

MS 3 digital

- MS 3 digital

- Netzteil

- Standardaufsatz MS 3.1

- Universalaufsatz MS 3.3

- Einhandeinsatz MS 1.21

- Mikrotiteraufsatz MS 3.4

- Reagenzglaseinsatz MS 1.32

- Betriebsanleitung.

Bestimmungsgemäße Verwendung

Verwendung:

zum Mischen von Flüssigkeiten

- Touch-Betrieb für einzelne Gefäße

- Dauer-Betrieb für einzelne oder mehrere Gefäße.

Verwendungsgebiet:

Laborähnliche Umgebung im Innenbereich in Forschung, Lehre, Gewerbe oder

Industrie.

Der Schutz für den Benutzer ist nicht mehr gewährleistet:

- Wenn das Gerät mit Zubehör betrieben wird, welches nicht vom Hersteller gelie-

fert oder empfohlen wird

- Wenn das Gerät in nicht bestimmungsgemäßem Gebrauch entgegen der Herstel-

lervorgabe betrieben wird

Wenn Veränderungen an Gerät oder Leiterplatte durch Dritte vorgenommen

werden.

Inbetriebnahme

Einstellungen Aktion

Display (nur für MS 3 digital)

Mode A / B

1/min

3000

2500

2000

1500

1000

500

Stellen Sie vor Inbetriebnahme den Drehknopf auf Linksanschlag.

Wenn alle Bedingungen erfüllt sind, ist das Gerät nach Einstecken des Netzsteckers

betriebsbereit.

1Gerät einschalten

In Dauerbetrieb wechseln

Modus A:

Betriebsart "Touchbetrieb".

Drehzahl bis 3000 rpm (= Werkseinstellung).

Modus A:

Betriebsart "Dauerbetrieb".

Drehzahl bis 1300 rpm.

Timer einstellen /

Einstellung Timer

verändern

Nicht bei MS 3 basic

Wechsel in

Minutenmodus

Sekundenmodus:

Zuletzt eingestellter Wert wird angezeigt (Werkseinstellung=000).

Countdown läuft:

Nach Ablauf des Countdown ertönt ein akustisches Signal.

Gerät ausschalten.

Gerät einschalten:

Taste "1" gedrückt halten und zusätzlich Taste "Power" drücken

Minutenmodus:

Countdown läuft:

Nach Ablauf des Countdown ertönt ein akustisches Signal

1 0 01

Einstellungen Aktion

Display (nur für MS 3 digital)

3Einstellung Drehzahl

Modus wechseln:

A B

B A

Gerät ausschalten

Gerät einschalten:

Taste "Start/Stop" gedrückt halten und zusätzlich Taste "Power" drücken.

Modus B:

Betriebsarten "Touch" und "Dauerbetrieb" Drehzahl bis 3000 rpm.

Gerät ausschalten und wieder einschalten, siehe 1

Mode A / B 1/min

3000

2500

2000

1500

1000

500

Betriebsmodi:

Modus A

(mit Drehzahlbegrenzung) Modus B

(ohne Drehzahlbegrenzung)

Touchbetrieb

(

nur

mit Standardaufsatz MS 3.1)

max. 3000 rpm max. 3000 rpm

Dauerbetrieb

(mit allen Aufsätzen)

max. 1300 rpm max. 3000 rpm

Zubehör

Verwendungsmöglichkeiten und zulässige Drehzahlbereiche der Aufsätze:

Bezeichnung Beschreibung Ident- Nr. Touch-betrieb Dauer-betrieb Drehzahl-bereich (rpm) Modus

MS 3.1

Standardaufsatz

- Für Reagenzgläser und kleine Gefäße bis Ø 50 mm.

3426300 •

•

0 / 200 ... 3000

0 / 200 ... 1300

0 / 200 ... 3000

A und B

MS 3.3

Universalaufsatz

Für verschiedene Schaumstoffeinsätze.

3426600 - •

•

0 / 200 ... 1300

0 / 200 ... 3000

MS 3.4

Mikrotiteraufsatz

Für eine Mikrotiterplatte.

3426400 - •

•

0 / 200 ... 1300

0 / 200 ... 3000

MS 3.5

PCR-Plattenaufsatz

Für eine 96-well PCR-Platte.

3428000 - •

•

0 / 200 ... 1300

0 / 200 ... 3000

MS 3.51

PCR-Platteneinsatz

- Zum Einsetzen in den PCR-Plattenaufsatz.

3428700 - •

•

0 / 200 ... 1300

0 / 200 ... 3000

MS 1.21

Einhandeinsatz

- Zum Einsetzen in den Universalaufsatz.

L001540 - •

•

0 / 200 ... 1300

0 / 200 ... 3000

MS 1.30

Reagenzglaseinsatz

- Zum Einsetzen in den Universalaufsatz.

- Für 24 Reagenzgläser ø7,8 mm.

25005776

- •

•

0 / 200 ... 1300

0 / 200 ... 3000

MS 1.31

Reagenzglaseinsatz

- Zum Einsetzen in den Universalaufsatz.

- Für 14 Reagenzgläser ø10 mm.

L001840 - •

•

0 / 200 ... 1300

0 / 200 ... 3000

MS 1.32

Reagenzglaseinsatz

- Zum Einsetzen in den Universalaufsatz.

- Für 6 Reagenzgläser ø12 mm.

L001850 - •

•

0 / 200 ... 1300

0 / 200 ... 3000

MS 1.33

Reagenzglaseinsatz

- Zum Einsetzen in den Universalaufsatz.

- Für 4 Reagenzgläser ø16 mm.

L001860 - •

•

0 / 200 ... 1300

0 / 200 ... 3000

MS 1.34

Reagenzglaseinsatz

- Zum Einsetzen in den Universalaufsatz.

- Zum Anbringen von beliebigen Bohrungen.

L001830 - •

•

0 / 200 ... 1300

0 / 200 ... 3000

Weiteres Zubehör ﬁnden Sie unter: www.ika.com.

Wechsel der Aufsätze:

Start

Stop

Power

Set

Time

Start

Stop

Power

Set

Time

Start

Stop

Power

Set

Time

Start

Stop

Power

Set

Time

"click"

Start

Stop

Power

Set

Time

Start

Stop

Power

Set

Time

Start

Stop

Power

Set

Time

Start

Stop

Power

Set

Time

MS 3.1

MS 3.3

MS 3.4

Verwendung der Einsätze:

Instandhaltung und Reinigung

Das Gerät arbeitet wartungsfrei. Es unterliegt lediglich der natürlichen Alterung

der Bauteile und deren statistischer Ausfallrate.

Reinigung:

Zum Reinigen den Netzstecker ziehen.

Reinigen Sie IKA-Geräte nur mit von IKA freigegebenen Reinigungsmittel:

Diese sind (tensidhaltiges) Wasser und Isopropanol.

- Tragen Sie zum Reinigen des Gerätes Schutzhandschuhe.

- Elektrische Geräte dürfen zu Reinigungszwecken nicht in das Reinigungsmittel

gelegt werden.

- Beim Reinigen darf keine Feuchtigkeit in das Gerät dringen.

Bevor eine andere als die vom Hersteller empfohlene Reinigungs- oder

Dekontaminierungsmethode angewandt wird, hat sich der Benutzer beim

Hersteller zu vergewissern, dass die vorgesehene Methode das Gerät nicht zerstört.

Ersatzteilbestellung:

Bei Ersatzteilbestellungen geben Sie bitte Folgendes an:

- Gerätetyp.

- Fabrikationsnummer des Gerätes, siehe Typenschild.

- Positionsnummer und Bezeichnung des Ersatzteiles, siehe www.ika.com.

Reparaturfall:

Bitte senden Sie nur Geräte zur Reparatur ein, die gereinigt und frei

von gesundheitsgefährdenden Stoffen sind.

Fordern Sie hierzu das Formular „Unbedenklichkeitsbescheinigung“ bei IKA an,

oder verwenden Sie den download Ausdruck des Formulares auf der IKA Website

www.ika.com. Senden Sie im Reparaturfall das Gerät in der Originalverpackung

zurück. Lagerverpackungen sind für den Rückversand nicht ausreichend. Verwenden

Sie zusätzlich eine geeignete Transportverpackung.

Technische Daten

Steckernetzteil

Input V

100 ... 240

0,8

50 / 60

Output Vdc 24

24W.LPS (Limited power source)

Schutzklasse 2 (

doppelt isoliert)

Schüttler MS 3 basic MS 3 digital

Betriebsspannung Vdc

800

Leistungsaufnahme Normal-Betrieb W20

Leistungsaufnahme Standby-Betrieb W2

Motor-Leistungsabgabe W8

Antrieb EC - Motor

Drehzahlbereich rpm

0 / 200 ... 3000 (stufenlos einstellbar)

Drehzahleinstellung Drehknopf frontseitig

Drehzahlanzeige Skala (0 ... 3000)

Schüttelhub mm 4,5

Gewährleistung

Entsprechend den IKA-Verkaufs- und Lieferbedingungen beträgt die Gewährleistungszeit 24 Monate. Im Gewährleistungsfall wenden Sie sich bitte an Ihren Fachhändler, oder

senden Sie das Gerät unter Beifügung der Lieferrechnung und Nennung der Reklamationsgründe direkt an unser Werk. Frachtkosten gehen zu Ihren Lasten.

Die Gewährleistung erstreckt sich nicht auf Verschleißteile und gilt nicht für Fehler, die auf unsachgemäße Handhabung und unzureichende Pﬂege und Wartung, entgegen

den Anweisungen in dieser Betriebsanleitung, zurückzuführen sind.

Schüttelbewegung

horizontal, kreisförmig

Zulässige Einschaltdauer %100

Timer Nein Ja

Timer: Modus Sekunden

Modus Minuten

1 ... 999 sec

1 ... 999 min

Anzeige Timer digital

Zul. Umgebungstemperatur +5 ... +40

Zul. rel. Feuchte %80

Schutzart nach DIN EN 60529 IP 21

Verschmutzungsgrad 2

Überspannungskategorie II

Geräteeinsatz über NN mmax. 2000

Abmessung (B x T x H) ohne Aufsatz mm 148 x 205 x 63

Gewicht ohne Beladung kg 2,9

Max. Beladung inkl. Aufsatz kg 0,5

Technische Änderungen vorbehalten!

Andere Handbücher für MS 3 basic

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Andere IKA Laborausrüstung Handbücher

IKA

IKA RW 16 basic Bedienungsanleitung

IKA

IKA MATRIX DELTA PLUS Bedienungsanleitung

IKA

IKA C-MAG HS4 Bedienungsanleitung

IKA

IKA RW11 basic Bedienungsanleitung

IKA

IKA LR 1000 basic Bedienungsanleitung

IKA

IKA Vortex 4 digital Bedienungsanleitung

IKA

IKA MICROSTAR digital Bedienungsanleitung

IKA

IKA Mini MR standard Bedienungsanleitung

IKA

IKA lab dancer 3365000 Bedienungsanleitung

IKA

IKA ElektraSyn 2.0 Bedienungsanleitung

IKA

IKA ULTRA-TURRAX T 18 digital Bedienungsanleitung

IKA

IKA Vibrax VXR basic Bedienungsanleitung

IKA

IKA G-L Bedienungsanleitung

IKA

IKA ULTRA-TURRAX T 18 basic Bedienungsanleitung

IKA

IKA T 25 digital ULTRA-TURRAX Bedienungsanleitung

IKA

IKA RH basic Bedienungsanleitung

IKA

IKA ROTAVISC Bedienungsanleitung

IKA

IKA A11 basic Bedienungsanleitung

IKA

IKA Roller 6 digital Bedienungsanleitung

IKA

IKA HB 10 basic Bedienungsanleitung

IKA

IKA HELISTAND Bedienungsanleitung

IKA

IKA LR 1000 basic Bedienungsanleitung

IKA

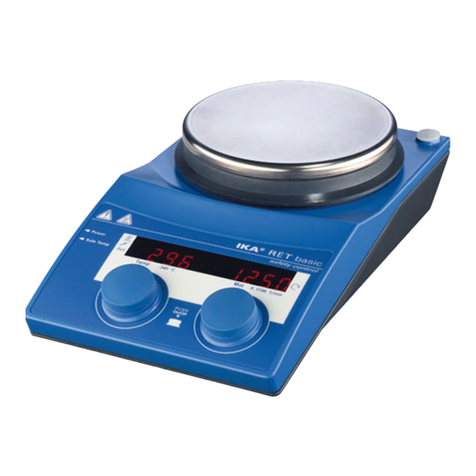

IKA RET control/t Bedienungsanleitung

IKA

IKA MIDI MR 1 digital Bedienungsanleitung

Beliebte Laborausrüstung Handbücher anderer Marken

Qiagen

Qiagen DML 3000 Bedienungsanleitung

Queensgate

Queensgate NANOSCAN OP400 Programmierhandbuch

Conviron

Conviron GEN1000-GE Bedienungsanleitung

Parr Instrument

Parr Instrument 4560 Bedienungsanleitung

Integra

Integra DOSE IT Bedienungsanleitung

Agilent Technologies

Agilent Technologies 5800 ICP-OES Bedienungsanleitung

Endress+Hauser

Endress+Hauser Cleanfit CPA875 Bedienungsanleitung

NI PXI-5422 Handbuch

Collomix

Collomix Aqix Bedienungsanleitung

SPEX SamplePrep

SPEX SamplePrep 6875 Freezer/Mill Series Bedienungsanleitung

Ocean Insight

Ocean Insight FLAME-NIR+ Bedienungsanleitung

Parker

Parker ALIGN-MG-NA Bedienungsanleitung

BD 644787 Bedienungsanleitung

DENTAURUM

DENTAURUM Compact Megaplus Bedienungsanleitung

Biuged Laboratory Instruments

Biuged Laboratory Instruments BGD 626 Bedienungsanleitung

VWR

VWR SAS Super IAQ Bedienungsanleitung

illumina

illumina MiSeqDx Bedienungsanleitung

Yamato

Yamato BM510 Bedienungsanleitung
