IKA RW11 basic Bedienungsanleitung

IKA RW11 basic

ETRIEBSANLEITUNG

PERATING INSTRUCTIONS

ODE D

’

EMPLOI

IKA®WERKE

RW11 0497

Reg.-No. 4343-01

RW 11 07.12.2000 15:58 Uhr Seite 1

Sie haben ein Original IKA-Laborgerät erworben, das in Technik und

Qualität höchsten Ansprüchen gerecht wird.

Entsprechend den IKA - Verkaufs- und Lieferbedingungen beträgt die

Garantiezeit 12 Monate. Im Garantiefall wenden Sie sich bitte an

Ihren Fachhändler. Sie können aber auch das Gerät unter Beifügung

der Lieferrechnung und Nennung der Reklamationsgründe direkt an

unser Werk senden. Frachtkosten gehen zu Ihren Lasten.

You have purchased an original IKA laboratory machine which

meets the highest engineering and quality standards.

In accordance with IKA guarantee conditions, the guarantee peri-

od is 12 months. For claims under the guarantee please contact

your local dealer. You may also send the machine direct to our

works, enclosing the delivery invoice and giving reasons for the

claim. You will be liable for freight costs.

Vous avez fait l’acquisition d’un appareil de laboratoire de conception originale

IKA, qui répond aux exigences les plus élevées de technique et de qualité.

Conformément aux conditions de garantie IKA, la durée de garantie

s’élève à 12 mois. En cas de recours en garantie, veuillez vous adresser à

votre fournisseur spécialisé. Vous pouvez également envoyer directement

l’appareil à notre usine en joignant votre facture et l’exposé des motifs de

réclamation. Les frais d’expédition sont à votre charge.

RW11 0497

CE-KONFORMITÄTSERKLÄRUNG

Wir erklären in alleiniger Verantwortung, daß dieses Produkt den Bestimmungen der

Richtlinien 89/336EWG; und 73/023EWG entspricht und mit den folgenden

Normen

und norminativen Dokumenten übereinstimmt: EN 60 010-1; EN 55 014; EN 50 082-1;

EN 60 555-2, -3; UL 3101.1 und CAN/CSA C22.2 (1010.1).

CE-DECLARATION OF CONFORMITY

We declare under our sole responsibility that this product corrosponds to the regulati-

ons 89/336EEC and 73/023EEC and conforms with the standards or standardized docu-

ments

EN 60 010-1; EN 55 014; EN 50 082-1; EN 60 555-2, -3; UL 3101.1 and CAN/CSA

C22.2 (1010.1).

DÉCLARATION DE CONFORMITÉ CE

Nous déclarons sous notre propre responsabilité que se produit est conforme aux

réglementations 89/336CEE et 73/023CEE et en conformité avec les normes ou docu-

ments normalisés suivant

EN 60 010-1; EN 55 014; EN 50 082-1; EN 60 555-2, -3; UL

3101.1 und CAN/CSA C22.2 (1010.1).

Garantie

Guarantee

Garantie

Wolfgang Buchmann

Leitung Qualitätssicherung

Reiner Dietsche

Geschäftsleitung

IKA WERKE GmbH & CO. KG

Staufen, den 21. April 1997

RW 11 07.12.2000 15:58 Uhr Seite 2

Seite

Garantie 2

Sicherheitshinweise 3

Bestimmungsgemäßer Gebrauch 3

Auspacken 4

Wissenswertes 4

Inbetriebnahme 4

Abtriebswelle 4

Wartung und Reinigung 4

Zubehör 5

Angewandte Normen und Vorschriften 5

Zulässige Rührwerkzeuge 5

Technische Daten 5

Ersatzteilliste RW11 basic 14

Ersatzteilbild RW11 basic 15

Richten Sie Ihre Aufmerksamkeit beim Einstellen des Drehzahl auf

Unwuchten des Rührwerkzeuges und mögliches Spritzen des zu

rührenden Mediums. Bitte beachten Sie einschlägige Sicherheits-

hinweise und Richtlinien, sowie Arbeitsschutz- und Unfallverhü-

tungsvorschriften für den Einsatz im Labor.

Vermeiden Sie Stöße und Schläge auf die Steckkupplung der Rühr-

werkzeugaufnahme. Bereits kleine, kaum erkennbare Schäden füh-

ren zu Unwuchten und unrundem Lauf der Welle. Sorgsame Behand-

lung garantiert sicheres Arbeiten und Langlebigkeit des Gerätes.

Wird ein unruhiger Lauf des Gerätes bemerkt, muß die Drehzahl so-

weit reduziert werden, bis keine Laufunruhen mehr auftreten. Tau-

schen Sie in diesem Falle das Rührwerkzeug gegen ein Werkzeug

ohne Unwucht aus bzw. beseitigen Sie die Unwuchtursache.

Zusätzliche Gefährdungen für den Anwender können auftreten, wenn

beim Rührvorgang entzündliche Materialien verwendet werden oder

wenn bei Verwendung von Glaseinrichtungen die übertragene

mechanische Rührorganenergie zum Glasbruch führt. Die für den

Rührvorgang verwendeten Rührgefäße müssen falls erforderlich

befestigt werden.

Achten Sie vor Inbetriebnahme darauf, daß der Drehknopf zur

Drehzahlverstellung auf Linksanschlag steht, da das Gerät ansonsten

mit der zuletzt eingestellten Drehzahl zu laufen beginnt.

Nach einer Unterbrechung der Stromzufuhr oder einer mechanischen

Unterbrechung während eines Rührvorganges, läuft das Gerät von

selbst wieder an.

Das Gerät darf - auch - im Reparaturfall nur von einer Fachkraft geöff-

net werden. Vor dem Öffnen ist der Netzstecker zu ziehen.

Spannungführende Teile im Innern des Gerätes können auch längere

Zeit nach Ziehen des Netzsteckers noch unter Spannung stehen.

Das Rührwerk RW11 basic ist nicht geeignet für den Betrieb in ge-

fährlichen Atmosphären, zum Mischen von Gefahrstoffen und für den

Betrieb unter Wasser.

Das Rührwerk RW11 basic eignet sich zum Rühren und Mischen

von Flüssigkeiten mit niederer Viskosität. Es ist für den Einsatz in

Laboratorien konzipiert. Zum bestimmungsgemäßen Gebrauch

muß das Gerät über die Führung im Kunststoffgehäuse und mit

Hilfe des Drehgriffs an einem stabilen Stativ mit einem Schaft-

durchmesser von 10mm befestigt werden.

Der Schutz des Gerätes ist für den Benutzer nicht mehr gewährlei-

stet, wenn das Gerät mit Zubehör betrieben wird, welches nicht

vom Hersteller empfohlen oder geliefert wird oder wenn das Gerät

in nicht bestimmungsgemäßem Gebrauch entgegen der Hersteller-

vorgabe betrieben wird.

Sicherheitshinweise

RW11 0497

Inhaltsverzeichnis

Bestimmungsgemäßer Gebrauch

RW 11 07.12.2000 15:58 Uhr Seite 3

Bitte packen Sie das Gerät vorsichtig aus und achten Sie auf

Beschädigungen. Es ist wichtig, daß eventuelle Transportschäden

schon beim Auspacken erkannt werden. Gegebenenfalls ist eine

sofortige Tatbestandsaufnahme erforderlich (Post, Bahn oder

Spedition).

Zum Lieferumfang des Gerätes gehören: Ein Rührgerät RW11 basic

entsprechend der bestellten Type, ein Anschlußkabel, ein Blattrüh-

rer 160mm lang, eine Haltestange und eine Betriebsanleitung.

Mit diesem Gerät haben Sie ein qualitativ hochwertiges Produkt

erworben. Durch die handliche Form und eine einfache

Handhabung ist problemloses Arbeiten gewährleistet. Die verwen-

deten Werkstoffe und deren genaue Kennzeichnung ermöglichen

und vereinfachen das Recycling und die Wiederverwendung der

Teile entscheidend.

Der drehzahlgeregelte zwei-pulsige EC-Außenläufermotor ermög-

licht ein stufenloses Einstellen der Drehzahl im Bereich von 0 bis

2000 1/min. Die elektronische Motorregelung hält die eingestellte

Drehzahl auch bei geringfügiger Zunahme der Viskosität konstant.

Überprüfen Sie, ob die auf dem Typenschild angegebene Spannung

mit der verfügbaren Netzspannung übereinstimmt. Achten Sie vor

Inbetriebnahme darauf, daß der Drehknopf zur Drehzahlverstellung

auf Linksanschlag steht, da das Gerät mit der zuletzt eingestellten

Drehzahl zu laufen beginnt.

Wenn diese Bedingungen erfüllt sind, ist das Gerät nach Einstecken

des Netzsteckers betriebsbereit. Andernfalls ist sicherer Betrieb

nicht gewährleistet oder das Gerät kann beschädigt werden.

Beachten Sie die in den Technischen Daten angegebenen Umge-

bungsbedingungen (Temperatur, Feuchte).

Die Abtriebswelle ist als Steckkupplung konzipiert, um einen leichten

und schnellen Wechsel der Rührwerkzeuge zu ermöglichen. Die

Rührwerkzeuge müssen einen Schaftdurchmesser von 4mm aufwei-

sen, damit sie sicher in der Steckkupplung gehalten werden.

Das

Rührgerät RW11

basic arbeitet wartungsfrei. Es unterliegt ledig-

lich der natürlichen Alterung der Bauteile und deren statistischer

Ausfallrate.

Bei Ersatzteilbestellungen geben Sie bitte die auf dem Typen-

schild angegebene Fabrikationsnummer, den Gerätetyp sowie

die Positiosnummer und die Bezeichnung des Ersatzteiles an.

Bitte senden Sie nur Geräte zur Reparatur ein, die gereinigt und frei

von gesundheitsgefährdenden Stoffen sind. Reinigen Sie IKA-Geräte

nur mit von IKA freigegebenen Reinigungsmittel. Verwenden Sie zum

Reinigen von:

Farbstoffen Isopropanol

Baustoffen Tensidhaltiges Wasser / Isopropanol

Kosmetika Tensidhaltiges Wasser / Isopropanol

Nahrungsmittel Tensidhaltiges Wasser

Brennstoffen Tensidhaltiges Wasser

Bei nicht genannten Stoffen fragen Sie bitte bei IKA nach. Tragen Sie

zum Reinigen der Geräte Schutzhandschuhe.

Elektrische Geräte dürfen zu Reinigungszwecken nicht in das Reinig-

ungsmittel gelegt werden.

4RW11 0497

Abtriebswelle

Wissenswertes

Wartung und Reinigung

Inbetriebnahme

Auspacken

RW 11 07.12.2000 15:58 Uhr Seite 4

R 103 Stativ R 182 Kreuzmuffe

Angewandte EU-Richtlinien

EMV-Richtlinie: 89/336/EWG

Niederspannungs-Richtlinie: 73/023/EWG

Aufbau nach folgenden Sicherheitsnormen

EN 61 010-1 UL 3101-1 CAN/CSA C22.2 (1010-1)

Aufbau nach folgenden EMV-Normen

EN 50 082-1 EN 55 014 EN 60 555-2; -3

R 1001 Blattrührer

R 1002 Schraubenrührer

R 1003 Schraubenrührer

Bemessungsspannung: VAC 100....240±10%

Frequenz: Hz 50/60

Antrieb: Drehzahlgeregelter zweipul-

siger EC-Außenläufermotor

mit magnetischem Hilfsmo-

ment

Aufnahmeleistung: W8

Abgabeleistung: W1

max. Drehmoment:

( Rührwelle ) Ncm 0,8

Drehzahlbereich: 1/min 0 bis 2000

Drehzahleinstellung: Drehknopf Frontseite

( ohne Skala )

Drehzahlabweichung bei

Lastwechsel: %±10

max. Rührmenge (Wasser) ltr 2

für very low Viskosität (VLV):

mPa·s <100

Zul. Umgebungstemperatur: °C +5 bis +40

Zul. relative Feuchte: %80

Zul. Einschaltdauer: %100

Schutzart nach DIN 40 050: IP 42

Überspannungskategorie: II

Verschmutzungsgrad: 2

Schutzklasse: II

Schutz bei Überlast: Motorstrombegrenzung

Betriebslage: am Stativ, Spannfutter nach

unten gerichtet

Ausleger: integriert im Kunststoffge-

häuse

Stativdurchmesser: mm 10

Spannfutter-Spannbereich: mm Steckkupplung für Welle Ø4

Werkstoff der Gehäuse: Glas / thermoplastischer

Kunststoff

Abmessungen: mm 86 x 89 x 175

Gewicht: kg 0,39

RW11 0497

Angewandte Normen und Vorschriften

Zulässige Rührwerkzeuge

Zubehör

Technische Daten

RW 11 07.12.2000 15:58 Uhr Seite 5

6RW11 0497

RW 11 07.12.2000 15:58 Uhr Seite 6

Additional dangers for the user may occur if flammable materials are

in use during the stirring process or, if glass devices are used, the

transferred mechanical energy of the stirring element causes the bre-

akage of the glass. The stirring containers utilised for the stirring pro-

cess must be securely fastened as required.

Before beginning operation, be sure that the knob for setting the rota-

tional speed is set completely to the left stop. If not, the device will

begin to run at the last rotational speed setting.

The device restarts automatically after an interruption of the power

supply or a mechanical interruption during the stirring process.

The machine may only be opened by trained specialists - even

during repairs. The machine is to be unplugged from the mains

before opening. Live parts inside the machine may still be live for

some time after unplugging from the mains.

The RW11 basic stirring motor is not suited for operation in hazar-

dous atmospheres, for mixing hazardous materials or for operati-

on under water.

The RW 11 basic stirrer is suitable for stirring and mixing fluids

with low viscosity. It is designed for use in laboratories. For proper

usage, the device must be secured by means of the guide in the

plastic housing and on a stable support stand with a shaft diame-

ter of 10 mm using the rotary handle.

The protection of the device is no longer warranted for the user if

the device is operated with accessories which are not provided or

recommended by the manufacturer or if the device is operated in a

manner opposed to the instructions of the manufacturer for proper

use.

Page

Guarantee 2

Safety instructions 7

Correct use 7

Unpacking 8

Useful details 8

Commissioning 8

Output shaft 8

Maintenance and cleaning 8

Accessories 8

Associated standards and regulations 9

Permitted stirrer tools 9

Technical data 9

Spare parts list RW 11 basic 14

Spare parts diagram RW 11 basic 15

Pay attention when setting the speed to any imbalance of the stir-

rer tools and possible spraying of the medium to be stirred.

Please follow the relevant safety instructions and guidelines, and

occupational health and safety regulations for use in the labora-

tory.

Avoid blows or impacts on the plug-in coupling of the stirrer tool

receptacle.

Even minor, invisible damage can lead to imbalance

and uneven shaft action. Careful handling guarantees safe wor-

king and the long life of the equipment.

If vibration of the equipment is noticed, the speed must be redu-

ced immediately in all cases until no more vibration occurs. In this

case exchange the stirring tool for one without imbalance or

remedy the cause of the imbalance.

RW11 0497

Safety instructions

Contents

Correct use

RW 11 07.12.2000 15:58 Uhr Seite 7

Please unpack the machine carefully and inspect for damage. It is

important that any transit damage should be noted at the time of

unpacking. In certain circumstances it may be necessary to in-

vestigate immediately (post, rail or freight forwarder).

The guarantee covers:

the RW11 basic stirring motor in accordan-

ce with the type ordered, one connection cable, one blade stirrer

(160 mm in length), one mounting rod and the Operating

Instructions.

You have purchased a high-quality product in this device. Problem-

free operation is ensured as a result of its convenient form and sim-

ple handling characteristics. The materials which were used and

their precise identification allow and significantly simplify recycling

and the reuse of parts.

The speed-controlled, two-pulse EU external rotor motor makes infi-

nite settings of the rotational speed possible in a range from 0 to

2000 RPM. The electronic motor regulation maintains the set speed

at a constant, even with slight increases in viscosity.

Check whether the voltage given on the type plate corresponds

to the available mains voltage.

Before beginning operation, be sure

that the knob for setting the rotational speed is set completely to

the left stop. If not, the device will begin to run at the last rotational

speed setting.

If these conditions have been met, the machine is ready to ope-

rate when the mains plug is plugged in. If these conditions are

not met, safe operation is not guaranteed and the machine could

be damaged

Observe the ambient conditions (temperature, humidity, etc.) listed

under Technical Data.

The output shaft is designed as a plug-in coupling in order to allow the

quick changeover of the stirrer tools. The stirrer tools must have a

shaft diameter of 4 mm in order to ensure that they are properly held

by the plug-in coupling.

The stirrer RW 11 basic are maintenance-free. It is subject only

to the natural wear and tear of components and their statistical

failure rate.

When ordering spare parts, please give the manufacturing

number shown on the type plate, the machine type and the

name of the spare part.

Please send in equipment for repair only after it has been cleaned and

is free from any materials which may constitute a health hazard. Use

only cleansing agents which have been approved by IKA to clean IKA

devices. To remove use:

Dyes isopropyl alcohol

Construction materials water containing tenside / isopropyl alcohol

Cosmetics water containing tenside / isopropyl alcohol

Foodstuffs water containing tenside

Fuels water containing tenside

For materials which are not listed, please request information from

IKA. Wear the proper protective gloves during cleaning of the devices.

Electrical devices may not be placed in the cleansing agent for the

purpose of cleaning.

8RW11 0497

Output shaft

Useful details Maintenance and cleaning

Commissioning

Unpacking

RW 11 07.12.2000 15:58 Uhr Seite 8

R 103 Support stand R 182 Cross-sleeve

Associated EU guidelines

EMC guidelines: 89/336/EC

Machine guidelines: 73/023/EWG

Construction in accordance with the following safety stan-

dards

EN 61 010-1 UL 3101-1 CAN/CSA C22.2 (1010-1)

Construction in accordance with the following EMC

Standards

EN 50 082-1 EN 55 014 EN 60 555-2; -3

R 1001 Blade stirrer

R 1002 Helix stirrer

R 1003 Helix stirrer

Design voltage: VAC 100....240±10%

Design frequency: Hz 50/60

Drive unit: Speed-controlled, two-pulse

EU external rotor motor with

magnetic auxiliary torque

Power consumption: W8

Power output: W1

Max. torque:

( Agitator shaft ) Ncm 0.8

Speed range: RPM 0 bis 2000

Rotational speed setting: Knob, front( without scale )

Speed variation on

load change: %±10

Max. stirrind quantity (Water)ltr 2

for very low viscosity (VLV):

mPa·s <100

Perm. ambient temperature: °C +5 bis +40

Perm. relative humidity: %80

Perm. ON duration: %100

Protection to DIN 40 050: IP 42

Exess voltage category: II

Contamination level: 2

Protection class: II

Protection at overloaded Motor current limiter

Operation position: on stand, clamping chuck

pointing down

Extension arm: Integrated in the plastic

housing

Support stand diameter: mm 10

Clamping chuck

clamping range: mm Plug-in coupling for Ø 4 shaft

Housing material: Glass / Thermoplastic

Dimensions: mm 86 x 89 x 175

Weight: kg 0,39

Accessories

RW11 0497

Associated standards and regulations

Permitted stirrer tools

Technical data

RW 11 07.12.2000 15:58 Uhr Seite 9

10 RW11 0497

RW 11 07.12.2000 15:58 Uhr Seite 10

Andere Handbücher für RW11 basic

Inhaltsverzeichnis

Sprachen:

Andere IKA Laborausrüstung Handbücher

IKA

IKA RV 10 basic Bedienungsanleitung

IKA

IKA WERKE ULTRA-TURRAX Tube Drive Bedienungsanleitung

IKA

IKA MATRIX Orbital Delta F0.5 Bedienungsanleitung

IKA

IKA RH basic Bedienungsanleitung

IKA

IKA Vortex 2 Bedienungsanleitung

IKA

IKA HB digital Bedienungsanleitung

IKA

IKA ULTRA-TURRAX T 25 digital Bedienungsanleitung

IKA

IKA RET control-visc Bedienungsanleitung

IKA

IKA RET control Bedienungsanleitung

IKA

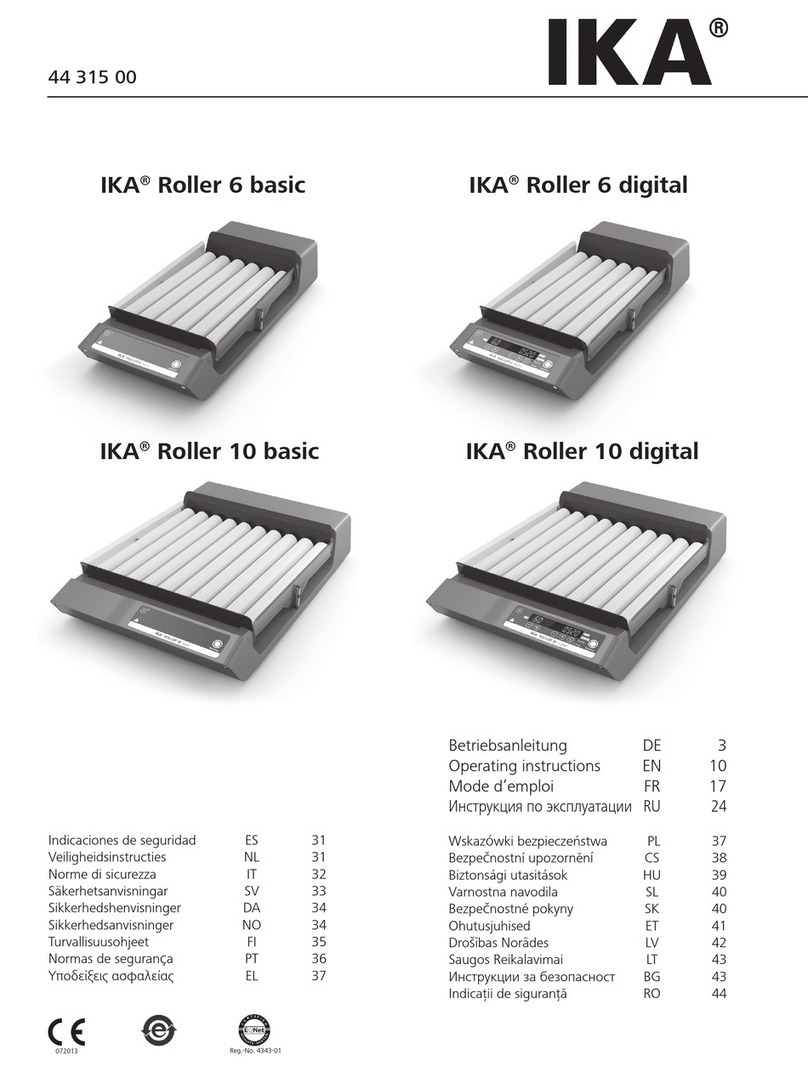

IKA Roller 6 basic Bedienungsanleitung

IKA

IKA G-L Bedienungsanleitung

IKA

IKA VC 10 lite Bedienungsanleitung

IKA

IKA HB digital Bedienungsanleitung

IKA

IKA colorsquid Bedienungsanleitung

IKA

IKA HRC 2 basic Bedienungsanleitung

IKA

IKA RET control/t Bedienungsanleitung

IKA

IKA Plate RCT digital Bedienungsanleitung

IKA

IKA I-MAG 300 Bedienungsanleitung

IKA

IKA Dry Block Heater 1 Bedienungsanleitung

IKA

IKA Vortex 3 Bedienungsanleitung

IKA

IKA 20015943 Bedienungsanleitung

IKA

IKA ULTRA-TURRAX Tube Drive P control Bedienungsanleitung

IKA

IKA ULTRA-TURRAX T 50 basic Bedienungsanleitung

IKA

IKA Roller 6 digital Bedienungsanleitung

Beliebte Laborausrüstung Handbücher anderer Marken

Qiagen

Qiagen DML 3000 Bedienungsanleitung

Queensgate

Queensgate NANOSCAN OP400 Programmierhandbuch

Conviron

Conviron GEN1000-GE Bedienungsanleitung

Parr Instrument

Parr Instrument 4560 Bedienungsanleitung

Integra

Integra DOSE IT Bedienungsanleitung

Agilent Technologies

Agilent Technologies 5800 ICP-OES Bedienungsanleitung

Endress+Hauser

Endress+Hauser Cleanfit CPA875 Bedienungsanleitung

NI PXI-5422 Handbuch

Collomix

Collomix Aqix Bedienungsanleitung

SPEX SamplePrep

SPEX SamplePrep 6875 Freezer/Mill Series Bedienungsanleitung

Ocean Insight

Ocean Insight FLAME-NIR+ Bedienungsanleitung

Parker

Parker ALIGN-MG-NA Bedienungsanleitung

BD 644787 Bedienungsanleitung

DENTAURUM

DENTAURUM Compact Megaplus Bedienungsanleitung

Biuged Laboratory Instruments

Biuged Laboratory Instruments BGD 626 Bedienungsanleitung

VWR

VWR SAS Super IAQ Bedienungsanleitung

illumina

illumina MiSeqDx Bedienungsanleitung

Yamato

Yamato BM510 Bedienungsanleitung
