Kärcher K 7 Bedienungsanleitung

Deutsch

English

Français

Italiano

Nederlands

Español

Português

5.960-170 A

11.02-2004479

K 7.80 M

Montage

Assembly

Assemblage

Montaggio

Montage

Montaje del aparato

Montagem

Zubehör

Special accessories

Accessoires en option

Accessori speciali

Speciaal toebehoren

Accesorios opcionales

Acessórios especiais

Ersatzteile

Replacement parts

Pièces de rechange

Ricambi

Vervangingsonderdelen

Repuestos

Peças de reposição

Deutsch ......................................Betriebsanleitung

Vorsicht! Benutzen Sie das Gerät nicht ohne

die Betriebsanleitung gelesen zu haben.

English ............................... Operating instructions

Caution! Do not use the unit without first

having read the operating instructions.

Français ................................... Notice d’utilisation

Attention! N’utilisez pas l’appareil sans avoir lu

la notice d’utilisation.

Italiano...................................... Istruzioni per l’uso

Attenzione! Non utilizzare l’apparececchio

senza aver letto le istruzioni per l’uso

Nederlands..............................Gebruiksaanwijzing

Voorzichtig! Gebruik het apparaat niet zonder

de gebruiksaanwijzing gelezen te hebben.

Español .......................... Instrucciones de servicio

Cuidado! No utilice el aparato sin haber leido el

instrucciones de servicio.

Português..........................Instruccao de operacao

Atencao! Nao utilize o aparehlo sem ter lido a

instruccao de operacao.

4 - Deutsch

Lesen Sie vor der ersten Benutzung des Gerätes

diese Bedienungsanleitung und handeln Sie

danach.

Bewahren Sie diese Bedienungsanleitung für

späteren Gebrauch oder für Nachbesitzer auf.

Bestimmungsgemäße Verwendung

Verwenden Sie dieses Gerät ausschließlich im

nichtgewerblichen Bereich

– zum Reinigen von Maschinen, Fahrzeugen,

Bauwerken, Werkzeugen, Fassaden, Ter-

rassen, Gartengeräten usw. mit Hochdruck-

Wasserstrahl (bei Bedarf mit Zusatz von

Reinigungsmitteln).

– zur Motorenreinigung nur an Orten mit

entsprechendem Ölabscheider.

– mit von Kärcher zugelassenen Zubehör-,

Ersatzteilen und Reinigungsmitteln. Beachten

Sie die Hinweise, die den Reinigungsmitteln

beigegeben sind.

Allgemeine Sicherheitshinweise

– Erlauben Sie niemals Kindern und Jugend-

lichen den Umgang mit dem Gerät.

– Lassen Sie das Gerät niemals unbeaufsichtigt,

solange der Hauptschalter eingeschaltet ist.

– Gerät nicht in explosionsgefährdeten Räumen

betreiben.

– Keine Gegenstände abspritzen, die gesund-

heitsgefährdendeStoffe(z. B.Asbest)enthalten.

Kurzanleitung

Zusammenbauen

Prüfen Sie beim Auspacken den Packungs-

inhalt. Benachrichtigen Sie bei Transport-

schäden bitte Ihren Händler.

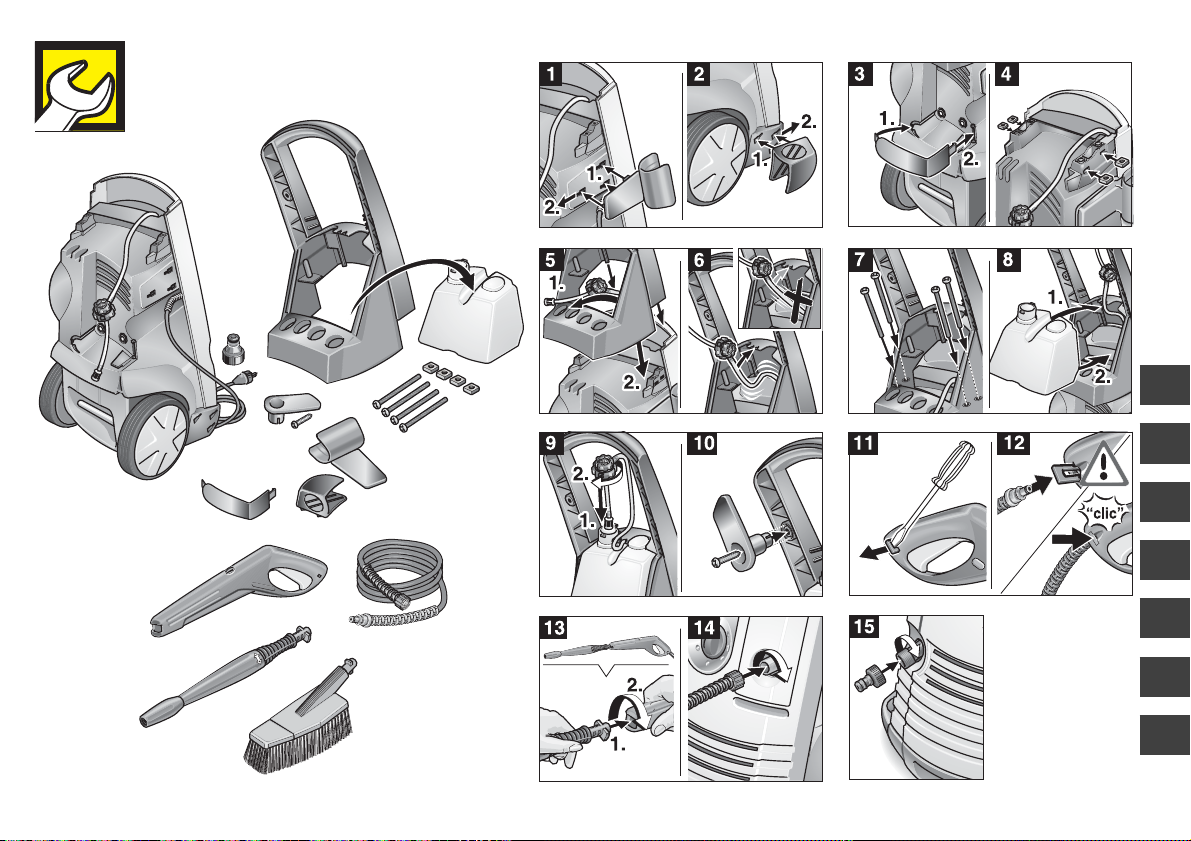

Der Zusammenbau ist auf Seite 3 in Bildern

dargestellt.

Sicherheitshinweise

1 Zugbügel

Gerät über ebene Flächen rollen

2 Reinigungsmittel-Behälter

Reinigungsmittel ansaugen und

dosieren (+/–)

3 Halter für Handspritzpistole

4 Hauptschalter

Gerät einschalten – I

Gerät ausschalten – 0

5 Hochdruckausgang

Hochdruckschlauch anschliesen.

6 Wasseranschluß

Zulaufschlauch anschließen

7 Transportgriff

Gerät verladen, transportieren

8 Strahlrohr

Druck regulieren (+/–)

9 Waschbürste

10 Handspritzpistole

Einschalten – Sicherungsknopf drücken und

Hebel ziehen

Ausschalten – Hebel loslassen

11 Netzanschlußkabel mit Netzstecker

12 Halter für Netzanschlußkabel

Deutsch - 5

Umweltschutz

Warnzeichen am Gerät

Richten Sie den Hochdruck-

strahl nie auf Menschen, Tiere,

das Gerät oder elektrische Teile.

Sicherheitseinrichtungen

Sicherheitseinrichtungen dienen dem Schutz vor

Verletzungen und dürfen nicht verändert oder

umgangen werden.

Überströmventil mit Druckschalter

Wird der Hebel an der Handspritzpistole

losgelassen, schaltet der Druckschalter die

Pumpe ab, der Hochdruckstrahl stoppt. Wird

der Hebel gezogen, schaltet der Druckschalter

die Pumpe wieder ein.

Das Überströmventil verhindert zudem, daß der

zulässige Betriebsdruck überschritten wird.

Sicherungsknopf

Der Sicherungsknopf an der Handspritzpistole

verhindert unbeabsichtigtes Einschalten des

Gerätes.

Vor dem ersten Betrieb

Verpackung umweltgerecht entsorgen

Die Verpackungsmaterialien sind recyclebar.

Bitte werfen Sie die Verpackungen nicht in den

Hausmüll, sondern führen Sie diese einer

Wiederverwertung zu.

Altgerät umweltgerecht entsorgen

Altgeräte enthalten wertvolle recyclingfähige

Materialien, die einer Verwertung zugeführt

werden sollten. Batterien, Öl und ähnliche

Stoffe dürfen nicht in die Umwelt gelangen.

Bitte entsorgen Sie Altgeräte deshalb über

geeignete Sammelsysteme.

Anschlußvoraussetzungen

Anschlußwerte siehe Typenschild/Technische

Daten.

Elektrischer Anschluß

Die Spannung auf dem Typenschild muß mit der

Versorgungsspannung übereinstimmen. Die

Stromquelle muß ordnungsgemäß geerdet sein.

Nur spritzwassergeschützte Verlängerungskabel

mit ausreichendem Leiterquerschnitt (10 m: 3 x

1,5 mm², 30 m: 3 x 2,5 mm²) verwenden und

ganz von der Kabeltrommel abwickeln.

Anschluß an Wasserleitung

Zulaufschlauch (nicht im Lieferumfang).

Nur Zulaufschlauch mit folgenden Abmessungen

verwenden: Länge mindestens 7,5 m;

Durchmesser mindestens ½".

Vorschriften des Wasserversorgungsunter-

nehmens beachten.

Für Deutschland:

Sollte Ihre Hauswasserversorgung nicht mit

einem Rohrunterbrecher (min.A2) ausgestattet

sein, verwenden Sie bitte den Kärcher-

Rückflußstopp (siehe„Sonderzubehör“).

Sicherheitshinweise

6 - Deutsch

Bedienung

Wasserversorgung

Das Gerät kann aus der Wasserleitung oder

einem offenen Behälter mit Wasser versorgt

werden.

Wasserversorgung aus der Wasserleitung

lEinen Zulaufschlauch (nicht im Lieferumfang)

am Wasseranschluß des Gerätes und am

Wasserzulauf anschließen.

lWasserzulauf öffnen.

Lebensgefahr!

– Fahrzeugreifen/Reifenventile können durch

den Hochdruckstrahl beschädigt werden und

platzen. ErstesAnzeichen hierfür ist eine

Verfärbung des Reifens. Reinigung mit einem

Abstand von mindestens 30 cm.

– Netzstecker niemals mit feuchten Händen

anfassen.

– Anschlußleitung mit Netzstecker vor jedem

Betrieb auf Schäden prüfen. Beschädigte

Anschlußleitung unverzüglich durch auto-

risierten Kundendienst/Elektro-Fachkraft

austauschen lassen.

– Hochdruckschlauch vor jedem Betrieb auf

Schäden prüfen. Beschädigten Hochdruck-

schlauch unverzüglich austauschen.

Verletzungsgefahr!

– Durch den austretenden Wasserstrahl an der

Hochdruckdüse wirkt eine Rückstoßkraft auf

die Handspritzpistole. Für sicheren Stand

sorgen und Handspritzpistole und Strahlrohr

gut festhalten.

– Zum Schutz vor zurückspritzenden Teilen bei

Bedarf geeignete Schutzkleidung tragen.

Wasserversorgung aus offenem Behälter

lKupplungsteil für Wasserzulauf abschrauben.

lSaugschlauch mit Filter (nicht im Lieferum-

fang, siehe „Sonderzubehör“) am Wasser-

anschluß des Gerätes anschrauben.

lFilter in den Behälter hängen.

lGerät vor dem Betrieb entlüften.

– Hochdruckleitung am Hochdruckanschluß

des Gerätes abschrauben.

– Gerät einschalten und solange laufen

lassen, bis das Wasser blasenfrei am

Hochdruckanschluß austritt.

– Gerät ausschalten und Hochdruckschlauch

wieder anschrauben.

Deutsch - 7

Vorbereiten

lNetzstecker einstecken.

lHauptschalter auf „1“.

Einschalten

lSicherungsschalter an der Handspritzpistole

entriegeln und Hebel ziehen.

Ausschalten

lHebel loslassen.

In Arbeitspausen und beim Verlassen des

Gerätes durch Drücken des Sicherungsknopfes

das Gerät vor unbeabsichtigtem Einschalten

sichern.

Arbeitsdruck/Wassermenge

regulieren

Arbeitsdruck erhöhen:

Strahlrohr in Richtung „+“ drehen.

Arbeitsdruck verringern:

Strahlrohr in Richtung „–“ drehen.

Zubehör anschließen

Folgendes Zubehör ist, je nach Modell, im

Lieferumfang enthalten oder im Fachhandel

erhältlich (siehe auch „Sonderzubehör“).

lJeweiliges Zubehör gegen Strahlrohr

tauschen:

Waschbürste

für große, glatte Flächen – z. B. am Auto,

Wohnwagen oder Boot.

Reinigungsmittel kann zugemischt werden.

Rotierende Waschbürste

für schonende und gründliche Reinigung –

z. B. Karosserie- und Glasflächen.

Reinigungsmittel kann zugemischt werden.

Rotordüse

für hartnäckige Verschmutzungen – z. B.

vermooste Gehwegplatten oder Fassaden.

Ohne Reinigungsmittel und mit höchstem

Arbeitsdruck arbeiten.

Bedienung

8 - Deutsch

Reinigungsmittel zumischen

lReinigungsmitteltank füllen mit .......

- Reinigungsmittel-Tab und Wasser oder

- Reinigungsmittelkonzentrat und Wasser

Dosierempfehlungen auf den Gebinde-

etiketten der Reinigungsmittel beachten

lReinigungsmittel dosieren (Reinigungsmittel-

Dosierventil)

Mittelstellung – Mittlere Menge

Stellung „+“ – Große Menge

Stellung „–“ – Kleine Menge

lStrahlrohr in Richtung „–“ bis zum Anschlag

drehen.

Empfohlene Reinigungsmethode

1. Reinigungsmittel sparsam auf die trockene

Oberfläche sprühen und einwirken (nicht

trocknen) lassen.

2. Gelösten Schmutz mit dem Hochdruckstrahl

abspülen.

Reinigungsmittel

Für störungsfreies Arbeiten und passend zur

jeweiligen Reinigungsaufgabe empfehlen wir unser

Kärcher-Reinigungs- und Pflegemittelprogramm.

Bitte lassen Sie sich beraten oder fordern Sie

Informationen dazu an. Hier eine kleine Auswahl:

Universalreiniger ............. Profi RM 555 ULTRA

Autoreiniger ..................... Profi RM 565 ULTRA

Bootreiniger .....................Profi RM 575 ULTRA

Haus- und Gartenreiniger

........................................... Profi RM 570 ULTRA

Bedienung Betrieb beenden

lHauptschalter auf „0“.

lNetzstecker ziehen. Anschlußkabel

aufwickeln

Bei Wasserversorgung aus der Wasserleitung

lWasserzulauf schließen.

lGerät vom Wasseranschluß trennen.

Bei Wasserversorgung aus offenem Behälter

lSaugschlauch mit Filter am Wasseranschluß

des Gerätes abschrauben.

Deutsch - 9

Achtung! Frost kann das nicht vollständig

entleerte Gerät zerstören. Gerät im Winter in

einem frostfreien Raum aufbewahren.

lHandspritzpistole mit Strahlrohr in den Halter

stecken.

lHebel an der Handspritzpistole ziehen, bis

das Gerät drucklos ist.

lSicherungsknopf drücken, um Gerät gegen

unbeabsichtigtes Einschalten zu sichern.

lGerät vor dem Transport ausschalten.

lZum Transport über ebene Flächen oder

Treppen das Gerät am Zugbügel ziehen.

lBei liegendem Transport (z.B. PKW) entweder

den Reinigungsmitteltank entnehmen oder

entleeren.

Aufbewahren/Transportieren Pflege und Wartung

Reinigen

Vor längerer Lagerung, z. B. im Winter:

lReinigungsmittel-Dosierventil vom

Reinigungsmittel-Saugschlauch abziehen

und unter fließendem Wasser reinigen.

lSieb im Wasseranschluß mit einer Flachzange

herausziehen und unter fließendem Wasser

reinigen.

Warten

Das Gerät ist wartungsfrei.

Betrieb beenden

10 - Deutsch

Störung Ursache Abhilfe

Gerät läuft nicht Stromzufuhr unterbrochen Netzstecker ziehen! Anschlußkabel, Netzstecker,

Verlängerungskabel und Kabelverbindungen auf

Schaden prüfen

Gerät kommt nicht auf Druck Einstellung Strahlrohr auf „–“ Strahlrohr auf „+“ stellen

Im Saugbetrieb – Gerät nicht entlüftet Gerät entlüften, siehe „Bedienung“

Sieb im Wasseranschluß verstopft Sieb reinigen, siehe „Pflege und Wartung“

Wasserzulaufmenge zu gering Wasserzulauf bis zum Wasseranschluß des

Gerätes auf Dichtheit und Durchfluß prüfen

Starke Druckschwankungen Hochdruckdüse im Strahlrohr verstopft Strahlrohr abnehmen, Bohrung in der

Hochdruckdüse mit einer Nadel reinigen

und von vorne mit Wasser durchspülen

Wasser tritt auf der Gehäuseunterseite aus Pumpe undicht 3 Tropfen pro Minute sind zulässig. Bei stärkerer

Undichtigkeit Kundendienst aufsuchen

Reinigungsmittel wird nicht angesaugt Einstellung Strahlrohr auf „+“ Strahlrohr auf „–“ stellen

Reinigungsmittel-Dosierventil im

Reinigungsmittel-Saugschlauch verstopft Reinigungsmittel-Dosierventil reinigen, siehe

„Pflege und Wartung“

Kundendienst

Bei Fragen oder Störungen hilft Ihnen unsere

Kärcher-Niederlassung gern weiter.

Service Hotline (für Deutschland):

0 71 95 / 9 03 20 65

Störungen haben oft einfache Ursachen, die Sie

mit Hilfe der folgenden Übersicht selbst

beheben können. Im Zweifelsfall oder bei hier

nicht genannter Störung/Abhilfe wenden Sie

sich bitte an den autorisierten Kundendienst.

Stromschlaggefahr!

Reparaturarbeiten am Gerät dürfen nur vom

autorisierten Kundendienst durchgeführt werden.

Einschaltvorgänge erzeugen kurzzeitige Span-

nungsabsenkungen.BeiungünstigenNetzbedin-

gungen können Beeinträchtigungen anderer Ge-

räte auftreten. Bei Netzimpedanzen <0,15 Ohm

sind keine Störungen zu erwarten.

Ersatzteile

Verwenden Sie ausschließlich Original-Kärcher-

Ersatzteile. Eine Ersatzteilübersicht finden Sie

am Ende dieser Bedienungsanleitung.

Hilfe bei Störungen

Andere Handbücher für K 7

Inhaltsverzeichnis

Sprachen:

Andere Kärcher Staubsauger Handbücher

Kärcher

Kärcher NT 72/2 Eco Tc Bedienungsanleitung

Kärcher

Kärcher BV 5/1 Bp Bedienungsanleitung

Kärcher

Kärcher NT 65/2 Eco ME EU Bedienungsanleitung

Kärcher

Kärcher T 12/1 Bedienungsanleitung

Kärcher

Kärcher WD 2 Home Bedienungsanleitung

Kärcher

Kärcher SE 5.100 Bedienungsanleitung

Kärcher

Kärcher IVC 60/24-2 Tact2 Bedienungsanleitung

Kärcher

Kärcher CV 66/2 EU Bedienungsanleitung

Kärcher

Kärcher NT 48/1 Bedienungsanleitung

Kärcher

Kärcher WINDSOR Chariot 2 iVac 24 ATV Bedienungsanleitung

Kärcher

Kärcher Ranger 12 KAVLWL3 Bedienungsanleitung

Kärcher

Kärcher VCN 3 Bedienungsanleitung

Kärcher

Kärcher NT 48/1 Bedienungsanleitung

Kärcher

Kärcher NT 55/2 Tact2 Me I Bedienungsanleitung

Kärcher

Kärcher VC 7 Cordless yourMax Bedienungsanleitung

Kärcher

Kärcher A 2675 Jubilee Bedienungsanleitung

Kärcher

Kärcher T 8/1 Classic Bedienungsanleitung

Kärcher

Kärcher FC 3d Cordless Bedienungsanleitung

Kärcher

Kärcher IV 100/55 H B1 Bedienungsanleitung

Kärcher

Kärcher NT 35/1 Tact Te H Bedienungsanleitung

Kärcher

Kärcher T 12/1 Hf Bedienungsanleitung

Kärcher

Kärcher T 12/1 eco!efficiency Bedienungsanleitung

Kärcher

Kärcher VC 2 Bedienungsanleitung

Kärcher

Kärcher IVM 40/24-2 Bedienungsanleitung

Beliebte Staubsauger Handbücher anderer Marken

Bissell

Bissell LittleGreen Proheat 1425 Series Bedienungsanleitung

Panasonic

Panasonic MC-YL637S147-AE Bedienungsanleitung

NEFF

NEFF N17XH10 0 Series Bedienungsanleitung

LG A9 Series Bedienungsanleitung

Oreck

Oreck Cordless Captura BK51700 Series Bedienungsanleitung

Kogan

Kogan KAVACROBVWA Bedienungsanleitung

Kränzle

Kränzle VENTOS 50 ID Benutzerhandbuch

EVVO

EVVO Ai35 Bedienungsanleitung

DeWalt

DeWalt DWH200D Bedienungsanleitung

Pontec

Pontec Pondomatic Vacuum Cleaner Bedienungsanleitung

Cleanmaxx

Cleanmaxx PC-P007E Bedienungsanleitung

Exido

Exido 240-114 Bedienungsanleitung

RIDGID

RIDGID WD1685AU0 Bedienungsanleitung

Ezviz

Ezviz RE4P Bedienungsanleitung

STG global

STG global TANVAC HDV3000 Bedienungsanleitung

Shark

Shark ROTATOR PRO COMPLETE NV550 Series Bedienungsanleitung

Factory

Factory M3340 Bedienungsanleitung

Shop-Vac

Shop-Vac VN92 SERIES Bedienungsanleitung
