Kärcher GP 50 Bedienungsanleitung

www.kaercher.com

GP 50

59639340 10/10

Deutsch 5

English 17

Français 28

Italiano 40

Nederlands 51

Español 62

Português 73

Ελληνικά 85

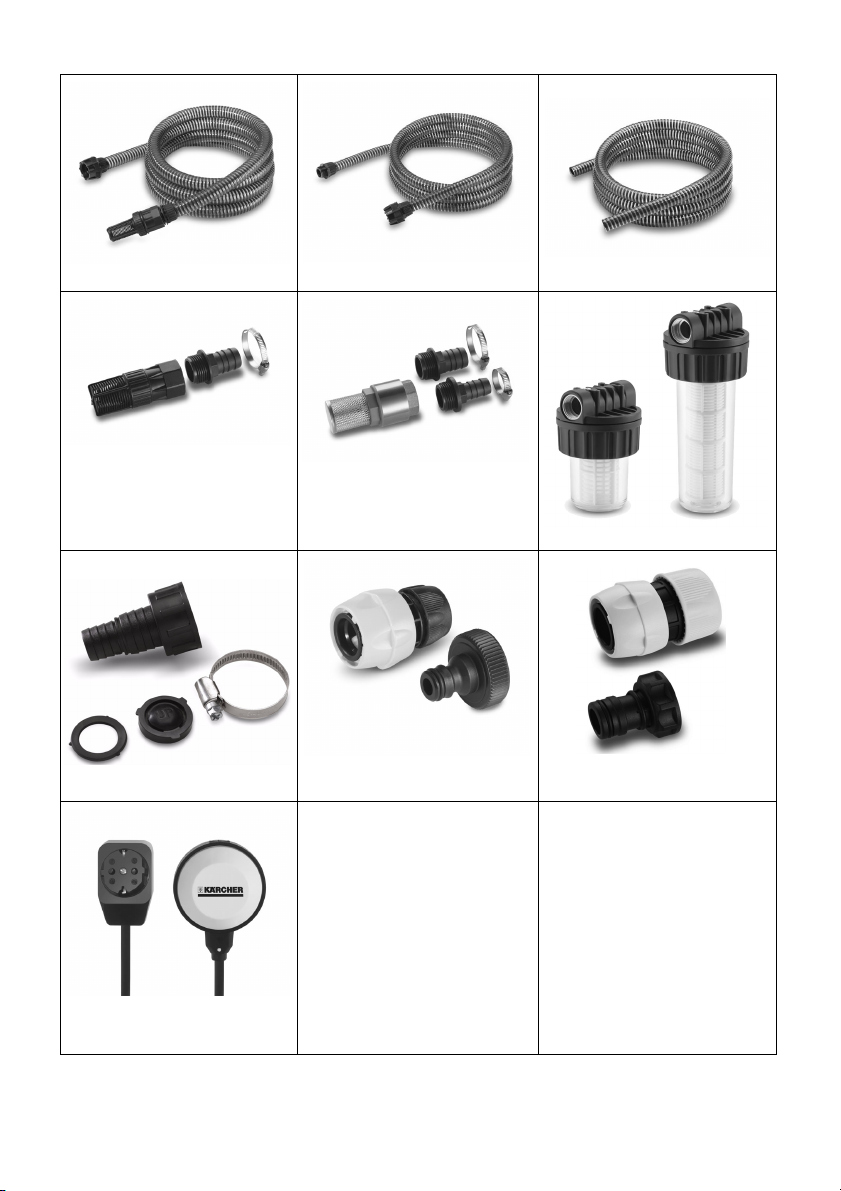

6.997-350.0 / 6.997-349.0 6.997-348.0 6.997-347.0 / 6.997-346.0

6.997-345.0 / 6.997-342.0 6.997-341.0 6.997-343.0 / 6.997-344.0

6.997-359.0 6.997-358.0 6.997-340.0

6.997-356.0

– 5

Sehr geehrter Kunde,

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi-

nalbetriebsanleitung, handeln Sie danach

und bewahren Sie diese für späteren Ge-

brauch oder für Nachbesitzer auf.

Dieses Gerät wurde für den privaten Ge-

brauch entwickelt und ist nicht für die Bean-

spruchungen des gewerblichen Einsatzes

vorgesehen.

Der Hersteller haftet nicht für eventuelle

Schäden, die durch nicht bestimmungsge-

mäßen Gebrauch oder falsche Bedienung

verursacht werden.

Das Gerät ist vorwiegend zum Einsatz im

Haus und Garten bestimmt.

Das Gerät lässt sich auf Grund der Fern-

steuerfunktion nicht zu einem Hauswasser-

automaten erweitern.

Brauchwasser

Brunnenwasser

Quellwasser

Regenwasser

Schwimmbadwasser (bestimmungsge-

mäße Dosierung der Additive voraus-

gesetzt)

몇Warnung

Das Gerät ist nicht für den Transport

von Wasser für den menschlichen Ge-

brauch bestimmt.

Nicht gefördert werden dürfen ätzende,

leicht brennbare oder explosive Stoffe

(z.B. Benzin, Petroleum, Nitroverdün-

nung), Fette, Öle, Salzwasser und Ab-

wasser aus Toilettenanlagen und

verschlammtes Wasser, das eine gerin-

gere Fließfähigkeit als Wasser hat. Die

Temperatur der geförderten Flüssigkeit

darf 35°C nicht überschreiten.

Das Gerät ist nicht für einen ununter-

brochenen Pumpbetrieb oder als statio-

näre Installation (z.B. Hebeanlage,

Springbrunnenpumpe) geeignet.

Die Verpackungsmaterialien sind re-

cyclebar. Bitte werfen Sie die Verpa-

ckungen nicht in den Hausmüll,

sondern führen Sie diese einer Wiederver-

wertung zu.

Altgeräte enthalten wertvolle recyc-

lingfähige Materialien, die einer Ver-

wertung zugeführt werden sollten.

Bitte entsorgen Sie Altgeräte deshalb über

geeignete Sammelsysteme.

Bitte Batterie oder Akku umweltgerecht

entsorgen. Batterien und Akkus enthalten

Stoffe, die nicht in die Umwelt gelangen

dürfen. Bitte entsorgen Sie diese deshalb

über geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin-

den Sie unter:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Inhaltsverzeichnis

Geräteabbildung DE - 3

Allgemeine Hinweise DE - 5

Sicherheitshinweise DE - 6

Bedienung DE - 7

Pflege, Wartung DE - 12

Transport DE - 12

Lagerung DE - 12

CE-Erklärung DE - 13

Sonderzubehör DE - 14

Hilfe bei Störungen DE - 15

Technische Daten DE - 16

Allgemeine Hinweise

Bestimmungsgemäße Verwendung

Zugelassene Förderflüssigkeiten:

Umweltschutz

5DE

– 6

In jedem Land gelten die von unserer zu-

ständigen Vertriebsgesellschaft herausge-

gebenen Garantiebedingungen. Etwaige

Störungen an Ihrem Gerät beseitigen wir

innerhalb der Garantiefrist kostenlos, so-

fern ein Material- oder Herstellungsfehler

die Ursache sein sollte. Im Garantiefall

wenden Sie sich bitte mit Kaufbeleg an Ih-

ren Händler oder die nächste autorisierte

Kundendienststelle.

Gefahr

Für eine unmittelbar drohende Gefahr, die

zu schweren Körperverletzungen oder zum

Tod führt.

몇Warnung

Für eine möglicherweise gefährliche Situa-

tion, die zu schweren Körperverletzungen

oder zum Tod führen könnte.

Vorsicht

Für eine möglicherweise gefährliche Situa-

tion, die zu leichten Verletzungen oder zu

Sachschäden führen kann.

Lebensgefahr

Bei Nichtbeachtung der Sicherheitshinwei-

se besteht Lebensgefahr durch elektri-

schen Strom!

Anschlussleitung mit Netzstecker vor

jedem Betrieb auf Schäden prüfen. Be-

schädigte Anschlussleitung unverzüg-

lich durch autorisierten Kundendienst/

Elektro-Fachkraft austauschen lassen.

Alle elektrischen Steckerverbindungen

sind im überflutungssicheren Bereich

anzubringen.

Ungeeignete Verlängerungsleitungen

können gefährlich sein. Verwenden Sie

im Freien nur dafür zugelassene und

entsprechend gekennzeichnete Verlän-

gerungsleitungen mit ausreichendem

Leitungsquerschnitt.

Stecker und Kupplung einer verwende-

ten Verlängerungsleitung müssen

spritzwassergeschützt sein.

Das Netzanschlusskabel nicht zum

Transportieren oder Befestigen des Ge-

rätes benutzen.

Nicht am Netzanschlusskabel, sondern

am Stecker ziehen, um das Gerät vom

Netz zu trennen.

Das Netzanschlusskabel nicht über

scharfe Kanten ziehen und nicht ein-

quetschen.

Das Gerät stand- und überflutungssi-

cher aufstellen.

Das Gerät nicht dauerhaft im Regen

oder bei feuchter Witterung betreiben.

Die angegebene Spannung auf dem

Typenschild muss mit der Spannung

der Stromquelle übereinstimmen.

Um Gefährdungen zu vermeiden, dür-

fen Reparaturen und der Einbau von

Ersatzteilen nur vom autorisierten Kun-

dendienst durchgeführt werden.

Die Pumpe max. 3 Minuten bei fehlen-

der Wasserzufuhr oder geschlossener

Druckseite betreiben. In diesem Zu-

stand erhitzt sich das Wasser in der

Pumpe und kann bei Austritt zu Verlet-

zungen führen!

Die Pumpe darf nicht als Tauchpumpe

verwendet werden.

Bei Verwendung der Pumpe an

Schwimmbecken, Gartenteichen oder

Springbrunnen einen Mindestabstand

von 2m einhalten und Gerät gegen Ab-

rutschen ins Wasser sichern.

Elektrische Schutzeinrichtungen be-

achten:

Pumpen dürfen an Schwimmbecken,

Gartenteichen und Springbrunnen nur

über einen Fehlerstromschutzschalter

mit einem Nennfehlerstrom von max.

30mA betrieben werden. Wenn sich

Personen im Schwimmbecken oder

Gartenteich befinden, darf die Pumpe

nicht betrieben werden.

Garantie

Symbole in der Betriebsanleitung

Sicherheitshinweise

6 DE

– 7

Aus Sicherheitsgründen empfehlen wir

grundsätzlich, das Gerät über einen

Fehlerstromschutzschalter (max.

30mA) zu betreiben.

Der elektrische Anschluss darf nur von

einer Elektrofachkraft vorgenommen

werden. Die nationalen Bestimmungen

hierzu sind unbedingt zu beachten!

In Österreich müssen Pumpen zum

Gebrauch an Schwimmbecken und

Gartenteichen, die mit einer festen An-

schlussleitung ausgestattet sind, nach

ÖVE B/EN 60555 Teil 1 bis 3, über ei-

nen ÖVE-geprüften Trenn-Transforma-

tor gespeist werden, wobei die

Nennspannung sekundär 230V nicht

überschreiten darf.

Dieses Gerät ist nicht dafür bestimmt,

durch Personen (einschließlich Kinder)

mit eingeschränkten physischen, senso-

rischen oder geistigen Fähigkeiten oder

mangels Erfahrung und/oder mangels

Wissen benutzt zu werden, es sei denn,

sie werden durch eine für ihre Sicherheit

zuständige Person beaufsichtigt oder er-

hielten von ihr Anweisungen, wie das

Gerät zu benutzen ist. Kinder sollten be-

aufsichtigt werden, um sicherzustellen,

dass sie nicht mit dem Gerät spielen.

Vorsicht

Vor allen Tätigkeiten mit oder am Gerät

Standsicherheit herstellen um Unfälle oder

Beschädigungen zu vermeiden.

–Die Standsicherheit des Gerätes ist ge-

währleistet wenn es auf einer ebenen

Fläche abgestellt wird.

1 Netzanschlusskabel mit Stecker

2 Anschluss G1 (33,3 mm) Druckleitung

3 Einfüllstutzen mit Vorfilter

4 Anschluss G1 (33,3 mm) Saugleitung

5 Ablassöffnung

6 Ein-/Aus Schalter

7 Fernbedienung

8 Wandhalterung für Fernbedienung

9 Universal-Schlauchkupplung mit Aqua

Stop

10 G1-Hahnanschluss mit G3/4-Reduzier-

stück

Vor Inbetriebnahme der Pumpe sind unbe-

dingt die Sicherheitshinweise zu beachten!

Abbildung

ÎSaug- und Druckleitung mit Kärcher

Sonderzubehör G1 (33,3mm) anschlie-

ßen.

Für die Druckleitung können der mitge-

lieferte G1-Hahnanschluss und die Uni-

versal-Schlauchkupplung verwendet

werden.

Hinweis: Zum Pumpen von stark ver-

schmutztem Wasser, z.B. aus Brunnen

oder Teichen, empfehlen wir die Ver-

wendung eines zusätzlichen Vorfilters.

(Sonderzubehör: 6.997-344.0)

Abbildung

ÎDeckel am Einfüllstutzen abschrauben

und Wasser bis zum Überlaufen einfül-

len.

ÎDeckel fest auf den Einfüllstutzen

schrauben.

Voraussetzungen für die

Standsicherheit

Bedienung

Gerätebeschreibung

Vorbereiten

7DE

– 8

Vorsicht

Vor jedem Betrieb ist sicherzustellen, dass

das Gerät wie im Kapitel Vorbereiten be-

schrieben angeschlossen ist, da gespei-

cherte Programme durch Einstecken des

Netzsteckers ein sofortiges Starten zur Fol-

ge haben können.

ÎNetzstecker in Steckdose stecken.

Abbildung

ÎTipp: für eine Verkürzung der Ansaug-

zeit Druckschlauch auf ca. 1m anhe-

ben.

Abbildung

ÎGerät am Ein- / Ausschalter oder über

die Fernbedienung einschalten (siehe:

Kapitel Fernbedienung: „Pumpe manu-

ell ein-/ ausschalten“).

ÎWarten bis Pumpe ansaugt und gleich-

mässig fördert.

몇Warnung

Bei fehlender Wasserzufuhr oder geschlos-

sener Druckseite erhitzt sich das Wasser in

der Pumpe und kann bei Austritt zu Verlet-

zungen führen!

Pumpe max. 3 Minuten in diesem Betriebs-

zustand betreiben.

ÎWeitere Funktionen über Fernbedie-

nung wählen

Diese Fernbedienung ermöglicht folgende

Funktionen:

manuelles Ein- / Ausschalten

manuelles Einschalten und über einen

Timer gesteuertes Ausschalten.

programmgesteuertes Ein- / Auschal-

ten durch zwei Ein - / Ausschaltzeiten.

Es erfolgt eine regelmäßige Wiederho-

lung gemäß den eingestellten Wochen-

tagen oder Tageblöcken.

Betrieb Fernbedienung

8 DE

– 9

Nachfolgend sind die einzelnen Funktionen

der Fernbedienung genauer beschrieben.

Die detailierten Einstellungsschritte finden

Sie auf den in der Tabelle angegebenen

Seiten.

Symbole im Display

Pumpe an

Pumpe aus

Bewässerungsdauer

voreingestelltes Pro-

gramm läuft / ist aktiv

Programm 1 aktivieren

/ einstellen

Programm 2 aktivieren

/ einstellen

Wochentag / Tage-

block: Bewässerung

erfolgt von Montag

bis Freitag.

Wochentag / Tage-

block: Bewässerung

erfolgt an 7 Tagen in

der Woche.

Wochentag / Tage-

block: Bewässerung

erfolgt nur am ausge-

wählten Tag.

Wochentag / Tage-

block: Bewässerung

erfolgt nur am Wo-

chenende.

9DE

– 10

Grundeinstellungen

Hinweis: Die Fernbedienung ist im Lieferungszustand ausgeschaltet. Durch einen beliebi-

gen Tastendruck wird die Fernbedienung eingeschaltet.

Anzeige bei erster Inbetriebnahme oder

nach Batteriewechsel

Standardanzeige

Anzeige im Ausgangszustand (Uhrzeit be-

reits eingestellt)

Uhr einstellen

Menü zum Einstellen von Uhrzeit

und Wochentag Kapitel 1

Seite 97

Sender abgleichen

Menü zum Abgleich der Frequenz

zwischen Pumpe und Handsender. Kapitel 2

Seite 98

Hinweis: Der Handsender ist ab Werk mit der Pumpe abgeglichen, eine Einstellung ist

nur beim Austausch des Handsenders notwendig.

Der Senderabgleich kann nur bis max. 30sec. nach Einstecken der Pumpe durchge-

führt werden, gegebenenfalls Pumpe nochmals aus- und wieder einstecken.

Der Abstand zur Pumpe darf während des Abgleichvorganges 5m nicht überschreiten.

Der laufende Abgleichvorgang wird durch mehrmaliges, kurzes Anlaufen der Pumpe

signalisiert.

Blinkt die Anzeige „PAIr“ im Display nicht mehr ist der Abgleich abgeschlossen.

Der erfolgreiche Abgleich kann durch manuelles Starten der Pumpe über die Tasten

„ON“ / „OFF“ der Fernbedienung überprüft werden.

10 DE

Inhaltsverzeichnis

Sprachen:

Andere Kärcher Wasserpumpe Handbücher

Kärcher

Kärcher BTA 5421700 Bedienungsanleitung

Kärcher

Kärcher HAWK LEUCO TXT Series Bedienungsanleitung

Kärcher

Kärcher SP 6 Flat Inox Bedienungsanleitung

Kärcher

Kärcher BPE 4000/45 Bedienungsanleitung

Kärcher

Kärcher LEUCO HAWK NMT-EBCW Series Bedienungsanleitung

Kärcher

Kärcher SP 5 Dual Bedienungsanleitung

Kärcher

Kärcher BP 2 Cistern Bedienungsanleitung

Kärcher

Kärcher HD 13/35-4 Cage Bedienungsanleitung

Kärcher

Kärcher BP 2 Garden Bedienungsanleitung

Kärcher

Kärcher BP 3 Home Bedienungsanleitung

Kärcher

Kärcher BP 4.500 Garden Bedienungsanleitung

Kärcher

Kärcher BP 3.200 Home Bedienungsanleitung

Kärcher

Kärcher BPP 3000/42 Bedienungsanleitung

Kärcher

Kärcher 2.640-074.0 Bedienungsanleitung

Kärcher

Kärcher SP 7 Dirt Inox Bedienungsanleitung

Kärcher

Kärcher SDP 5000 Bedienungsanleitung

Kärcher

Kärcher SCP 16000 IQ Level Sensor Bedienungsanleitung

Kärcher

Kärcher WWP 45 Bedienungsanleitung

Kärcher

Kärcher AT Bedienungsanleitung

Kärcher

Kärcher BP 3 Bedienungsanleitung

Kärcher

Kärcher SP 16.000 Dual Bedienungsanleitung

Kärcher

Kärcher SCP 16000 LEVEL SENSOR Bedienungsanleitung

Kärcher

Kärcher BP 2 Garden Bedienungsanleitung

Kärcher

Kärcher SP 9.000 Flat Bedienungsanleitung

Beliebte Wasserpumpe Handbücher anderer Marken

Neptun

Neptun NPHW 5500 Bedienungsanleitung

Sensidyne

Sensidyne Gilian BDX-II Montage- und Bedienungsanleitung

Draper

Draper 47808 Bedienungsanleitung

Trolla

Trolla 12820 Bedienungsanleitung

Sunfab

Sunfab SVH Series Bedienungsanleitung

WilTec

WilTec 50740 Bedienungsanleitung

Fieldmann

Fieldmann FVC 5015 EK Bedienungsanleitung

Everbilt

Everbilt EFSUB5-122HD Bedienungsanleitung

Graco

Graco Husky 3300e Bedienungsanleitung

esotec

esotec 101018 Bedienungsanleitung

moyno

moyno 2000 CC Bedienungsanleitung

Becker

Becker BASIC VASF 2.80/1-0.AC230 Bedienungsanleitung

Sykes AmeriPumps

Sykes AmeriPumps GP100M Fehlerbehebungshandbuch

DUROMAX

DUROMAX XP WX Series Bedienungsanleitung

BRINKMANN PUMPS

BRINKMANN PUMPS SBF550 Bedienungsanleitung

Franklin Electric

Franklin Electric IPS Bedienungsanleitung

Xylem

Xylem e-1532 Series Bedienungsanleitung

Milton Roy

Milton Roy PRIMEROYAL Bedienungsanleitung
