BP 4 Deep Well

BP 6 Deep Well

59661840 08/13

Deutsch 5

English 14

Français 22

Italiano 31

Nederlands 40

Español 48

Português 57

Ελληνικά 66

Türkçe 75

– 1

Sehr geehrter Kunde,

lesen Sie vor der ersten Be-

nutzung Ihres Gerätes diese

Originalbetriebsanleitung, handeln Sie

danach und bewahren Sie diese für

späteren Gebrauch oder für Nachbe-

sitzer auf.

Dieses Gerät wurde für den privaten

Gebrauch entwickelt und ist nicht für

die Beanspruchungen des gewerbli-

chen Einsatzes vorgesehen.

Der Hersteller haftet nicht für eventuel-

le Schäden, die durch nicht bestim-

mungsgemäßen Gebrauch oder fal-

sche Bedienung verursacht werden.

Das Gerät ist vorwiegend zum Fördern

von klarem Wasser (ohne aufgelöste

Gase) aus (Tief-)Brunnen bestimmt,

das in Bewässerungssysteme oder in

die Brauchwasserversorgung eines

Hauses (WC-Spülung, Waschmaschi-

ne, etc.) eingespeist werden kann.

Das Gerät ist nicht dazu bestimmt, in

Schwimmbecken, Gartenteichen und

Springbrunnen zur Umwälzung betrie-

ben zu werden.

Vorsicht

Wasser, das mit diesem Gerät

gefördert wurde, ist kein Trink-

wasser!

Wasser mit einem Verschmut-

zungsgrad bis Korngrösse 0,9 mm

Waschlauge

몇Warnung

Nicht gefördert werden dürfen

ätzende, leicht brennbare oder

explosive Stoffe (z.B. Benzin,

Petroleum, Nitroverdünnung),

Fette, Öle, Salzwasser und Ab-

wasser aus Toilettenanlagen

und verschlammtes Wasser,

das eine geringere Fließfähig-

keit als Wasser hat. Die Tem-

peratur der geförderten

Flüssigkeit darf 35°C nicht

überschreiten.

Das Gerät ist nicht für einen

ununterbrochenen Pumpbe-

trieb oder als stationäre Instal-

lation (z.B. Hebeanlage,

Springbrunnenpumpe) geeig-

net.

Die Verpackungsmaterialien sind

recyclebar. Bitte werfen Sie die

Verpackungen nicht in den Haus-

müll, sondern führen Sie diese ei-

ner Wiederverwertung zu.

Altgeräte enthalten wertvolle re-

cyclingfähige Materialien, die ei-

ner Verwertung zugeführt wer-

den sollten. Bitte entsorgen Sie

Altgeräte deshalb über geeigne-

te Sammelsysteme.

Inhaltsverzeichnis

Inhaltsverzeichnis. . . . . . . . DE . . .1

Allgemeine Hinweise . . . . . DE . . .1

Sicherheit . . . . . . . . . . . . . . DE . . .2

Bedienung . . . . . . . . . . . . . DE . . .4

Reinigung . . . . . . . . . . . . . . DE . . .5

Wartung . . . . . . . . . . . . . . . DE . . .5

Transport . . . . . . . . . . . . . . DE . . .6

Lagerung . . . . . . . . . . . . . . DE . . .6

Sonderzubehör. . . . . . . . . . DE . . .7

Hilfe bei Störungen. . . . . . . DE . . .8

Technische Daten. . . . . . . . DE . . .9

Allgemeine Hinweise

Bestimmungsgemäße

Verwendung

Zugelassene

Förderflüssigkeiten:

Umweltschutz

5DE

– 2

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstof-

fen finden Sie unter:

www.kaercher.de/REACH

In jedem Land gelten die von unserer

zuständigen Vertriebsgesellschaft her-

ausgegebenen Garantiebedingungen.

Etwaige Störungen an Ihrem Gerät be-

seitigen wir innerhalb der Garantiefrist

kostenlos, sofern ein Material- oder

Herstellungsfehler die Ursache sein

sollte. Im Garantiefall wenden Sie sich

bitte mit Kaufbeleg an Ihren Händler

oder die nächste autorisierte Kunden-

dienststelle.

Gefahr

Für eine unmittelbar drohende

Gefahr, die zu schweren Körper-

verletzungen oder zum Tod

führt.

몇Warnung

Für eine möglicherweise gefähr-

liche Situation, die zu schweren

Körperverletzungen oder zum

Tod führen könnte.

Vorsicht

Für eine möglicherweise gefähr-

liche Situation, die zu leichten

Verletzungen oder zu Sach-

schäden führen kann.

Lebensgefahr

Bei Nichtbeachtung der Sicher-

heitshinweise besteht Lebens-

gefahr durch elektrischen

Strom!

Anschlussleitung mit Netzste-

cker vor jedem Betrieb auf

Schäden prüfen. Beschädigte

Anschlussleitung unverzüg-

lich durch autorisierten Kun-

dendienst/Elektro-Fachkraft

austauschen lassen.

Alle elektrischen Steckerver-

bindungen sind im überflu-

tungssicheren Bereich anzu-

bringen.

Ungeeignete elektrische Ver-

längerungsleitungen können

gefährlich sein. Verwenden

Sie im Freien nur dafür zuge-

lassene und entsprechend

gekennzeichnete elektrische

Verlängerungsleitungen mit

ausreichendem Leitungs-

querschnitt.

Netzstecker und Kupplung ei-

ner Verlängerungsleitung

müssen wasserdicht sein und

dürfen nicht im Wasser lie-

gen. Die Kupplung darf wei-

terhin nicht auf dem Boden

liegen. Es wird empfohlen,

Kabeltrommeln zu verwen-

den, die gewährleisten, dass

die Steckdosen sich mindes-

tens 60 mm über dem Boden

befinden.

Garantie

Symbole in der

Betriebsanleitung

Sicherheit

6 DE

– 3

Das Netzanschlusskabel

nicht zum Transportieren

oder Befestigen des Gerätes

benutzen.

Nicht am Netzanschlusska-

bel, sondern am Stecker zie-

hen, um das Gerät vom Netz

zu trennen.

Das Netzanschlusskabel

nicht über scharfe Kanten

ziehen und nicht einquet-

schen.

Die angegebene Spannung

auf dem Typenschild muss

mit der Spannung der Strom-

quelle übereinstimmen.

Um Gefährdungen zu vermei-

den, dürfen Reparaturen und

der Einbau von Ersatzteilen

nur vom autorisierten Kun-

dendienst durchgeführt wer-

den.

Elektrische Schutzeinrichtun-

gen beachten:

Aus Sicherheitsgründen

empfehlen wir grundsätzlich,

das Gerät über einen Fehler-

stromschutzschalter (max.

30mA) zu betreiben.

Der elektrische Anschluss

darf nur von einer Elektro-

fachkraft vorgenommen wer-

den. Die nationalen Bestim-

mungen hierzu sind unbe-

dingt zu beachten!

Dieses Gerät ist nicht dafür

bestimmt, durch Personen

mit eingeschränkten physi-

schen, sensorischen oder

geistigen Fähigkeiten oder

mangels Erfahrungen und/

oder mangels Wissen benutzt

zu werden, es sei denn, sie

werden durch eine für Ihre Si-

cherheit zuständige Person

beaufsichtigt oder erhielten

von ihr Anweisungen, wie das

Gerät zu benutzen ist und ha-

ben die daraus resultieren-

den Gefahren verstanden.

Kinder dürfen das Gerät nur

dann verwenden, wenn sie

über 8 Jahre alt sind und

wenn sie durch eine für ihre

Sicherheit zuständige Person

beaufsichtigt werden oder

von ihr Anweisungen erhiel-

ten, wie das Gerät zu benut-

zen ist und die daraus resul-

tierenden Gefahren verstan-

den haben.

Kinder dürfen mit dem Gerät

nicht spielen.

Kinder beaufsichtigen, um si-

cherzustellen, dass sie nicht

mit dem Gerät spielen.

Die Reinigung und Anwen-

derwartung dürfen von Kin-

dern nicht ohne Aufsicht

durchgeführt werden.

7DE

– 4

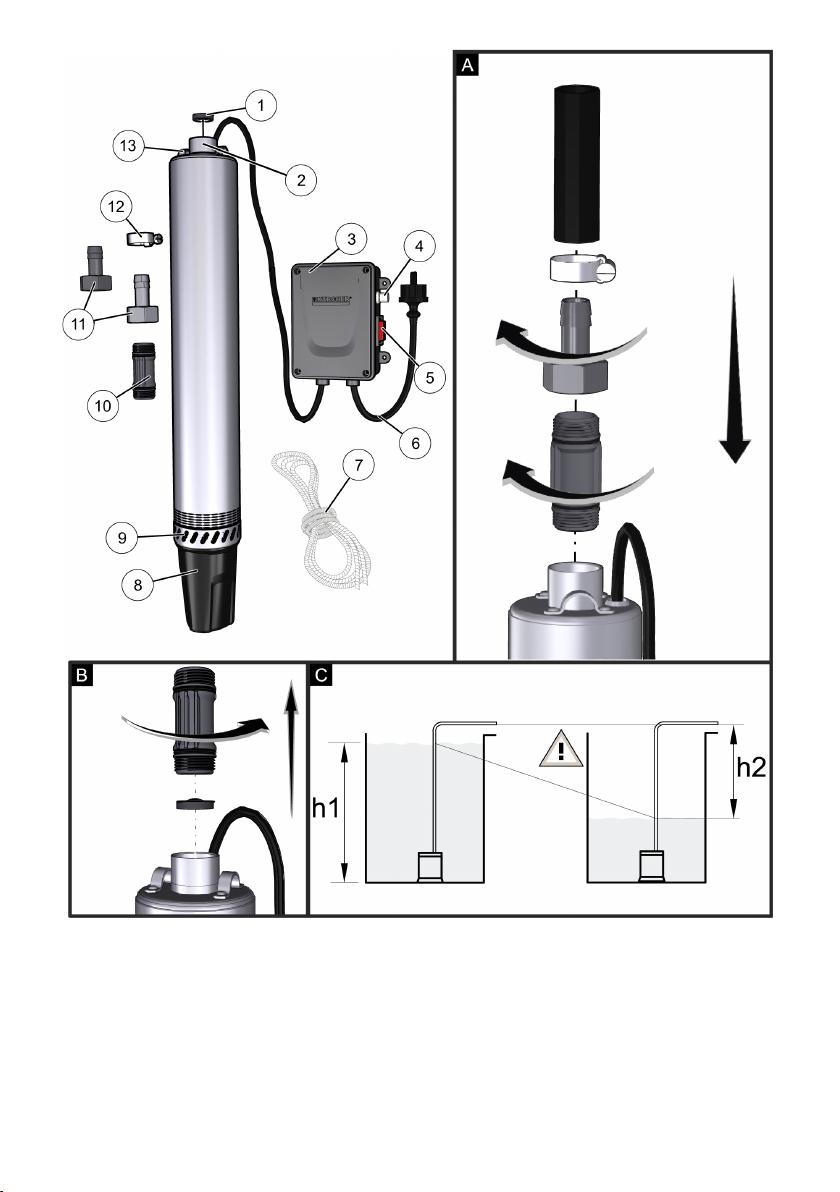

1 Rückschlagventil (vormontiert)

2 Anschluss G1 (33,3 mm) Innenge-

winde

3 Schaltkasten/ Fernbedienung

4 Sicherung

5 Ein-/ Ausschalter

6 Netzanschlusskabel mit Stecker

7 Befestigungsseil

8 Abstandsfuß

9 Ansauggitter/ Vorfilter

10 Anschluss-Adapter für Pumpen G1

11 Schlauchanschlussstücke 1“ und 3/4“

12 Schlauchschelle

13 Öse für Befestigungsseil

Um einen fehlerfreien Betrieb des Ge-

räts zu gewährleisten, müssen folgen-

de Voraussetzungen erfüllt sein:

Mindestdurchmesser des Brunnen-

rohrs: 15 cm

Wasserführende Schicht ist groß

genug, um Wasserzufuhr zur Pum-

pe zu gewährleisten.

Hinweis:

Filterrohre verwenden, um gro-

ben Schmutz abzuhalten.

Vorsicht

Gefahr durch unsachgemäße

Bohrung.

Bohrung durch einen Fach-

mann vornehmen lassen.

Vorsicht

Verletzung- und Beschädi-

gungsgefahr durch Umfallen

des Geräts.

Gerät vor jeder Tätigkeit auf

ebener Fläche hinlegen und ge-

gen Wegrollen sichern.

Schaltkasten mit Schrauben an ge-

eigneter Wand befestigen.

Befestigungsseil so an beiden

Ösen befestigen, dass die Pumpe

gerade hängt.

Abbildung

Gartenschlauch oder Steigleitung an-

schließen:

Bei Verwendung eines Garten-

schlauchs, Anschluss-Adapter in

Anschlussstutzen schrauben.

Eine zusätzliche Abdichtung ist

nicht notwendig.

Passendes Schlauchanschluss-

stück auf Anschluss-Adapter

schrauben.

Schlauchende auf Schlauchan-

schlussstück stecken und mit

Schlauchschelle befestigen.

Schlauchschelle mit Ratsche (ca.

5 Nm) festziehen.

Pumpe am Befestigungsseil in die

Förderflüssigkeit ablassen.

Um Verschmutzungen im Ansaug-

bereich zu vermeiden, Pumpe erst

auf Grund setzen und danach min.

50 cm wieder hoch ziehen.

Der Abstandsfuß schützt die Pum-

pe vor Einsinken und Verschmut-

zung.

Befestigungsseil sichern.

Bedienung

Gerätebeschreibung

Voraussetzungen

Vorbereiten

8 DE

– 5

Abbildung

Die maximale Eintauchtiefe (h1) be-

zeichnet die Wassertiefe, in der die

Pumpe noch installiert werden kann.

Es ist in der Regel nicht notwendig die

Pumpe bis zur maximalen Eintauchtie-

fe abzulassen.

Die Förderhöhe (h2) bezeichnet den

Höhenunterschied zwischen Wasser-

spiegel und Wasseraustritt am Ende

des Förderschlauchs. Damit die Pum-

pe fördert muss die max. Förderhöhe

eingehalten werden. Dies muss über

den gesamten Pumpenverlauf beach-

tet werden, da mit sinkendem Wasser-

spiegel (durch das Abpumpen) die För-

derhöhe zunimmt.

Damit die Pumpe selbstständig an-

saugt, muss der Flüssigkeitsstand min-

destens 18 cm über dem Pumpenbo-

den betragen.

Netzstecker in Steckdose stecken.

Ein-/ Ausschalter am Schaltkasten

auf „I“ stellen.

Vorsicht

Trockenlauf schädigt die Pum-

pe.

Pumpe während des Betriebs

nicht unbeaufsichtigt lassen.

Alternativ entweder eine Tro-

ckenlaufsicherung oder einen

elektronischen Druckschalter

mit Trockenlaufsicherung

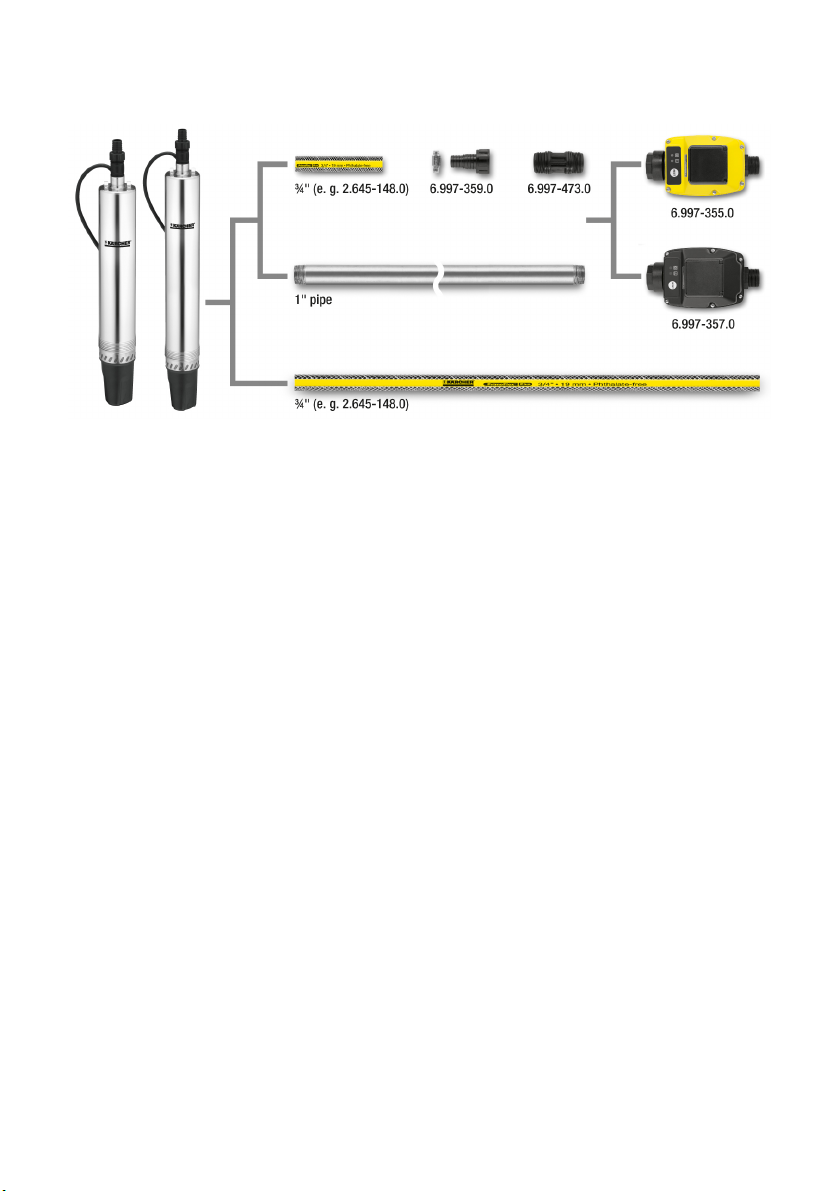

verwenden (siehe Sonderzu-

behör).

Ein-/ Ausschalter am Schaltkasten

auf „0“ stellen.

Netzstecker aus Steckdose ziehen.

Gefahr

Gefahr eines Stromschlags. Vor

allen Pflege– und Wartungsar-

beiten das Gerät ausschalten

und den Netzstecker ziehen.

Hinweis:

Verschmutzungen können sich abla-

gern und zu Funktionsstörungen füh-

ren.

Die Pumpe in regelmäßigen Abstän-

den mit klarem Wasser durchspülen.

Ein-/ Ausschalter am Schaltkasten

auf „0“ stellen.

Netzstecker aus Steckdose ziehen.

Ansauggitter mit geeigneter Bürste

reinigen und mit klarem Wasser ab-

spülen.

Abbildung

Anschluss-Adapter vom Anschluss-

stutzen abschrauben.

Rückschlagventil entfernen.

Anschluss-Adapter in Anschluss-

stutzen schrauben.

Gartenschlauch an Leitungssystem

und an Pumpenadapter anschlie-

ßen.

Pumpe mit klarem Wasser spülen.

Rückschlagventil montieren.

Auf korrekte Positionierung des

Rückschlagventils achten. Die Be-

schriftung „Up“ muss nach oben

zeigen.

Das Gerät ist wartungsfrei.

Betrieb

Betrieb beenden

Reinigung

Wartung

9DE

– 6

Vorsicht

Um Unfälle oder Verletzungen

zu vermeiden beim Transport

das Gewicht des Gerätes be-

achten.

Gerät gegen Verrutschen und Kip-

pen sichern.

Vorsicht

Um Unfälle oder Verletzungen

zu vermeiden bei der Auswahl

des Lagerortes das Gewicht des

Gerätes beachten.

Gerät liegend aufbewahren und ge-

gen Wegrollen sichern.

몇Achtung

Frost kann das nicht vollständig

entleerte Gerät zerstören.

Gerät vor Lagerung vollstän-

dig entleeren.

Gerät an einem frostfreien

Ort aufbewahren.

Transport

Transport in Fahrzeugen

Lagerung

10 DE

Andere Handbücher für BP 4 Deep Well

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Kärcher Wasserpumpe Handbücher

Kärcher

Kärcher SP 16.000 Dual Bedienungsanleitung

Kärcher

Kärcher LEUCO HAWK NMT-EBCW Series Bedienungsanleitung

Kärcher

Kärcher SP 3 Dirt Bedienungsanleitung

Kärcher

Kärcher SP 1 Dirt Bedienungsanleitung

Kärcher

Kärcher Home & Garden BP 3 Bedienungsanleitung

Kärcher

Kärcher BP 2 Garden Bedienungsanleitung

Kärcher

Kärcher BP 3.200 Home Bedienungsanleitung

Kärcher

Kärcher BP 3 Home Bedienungsanleitung

Kärcher

Kärcher SP 7 Dirt Inox Bedienungsanleitung

Kärcher

Kärcher GP 60 MOBILE CONTROL Bedienungsanleitung

Kärcher

Kärcher BP 3 Home Bedienungsanleitung

Kärcher

Kärcher SP 6 Flat Inox Bedienungsanleitung

Kärcher

Kärcher BP 3 Home Bedienungsanleitung

Kärcher

Kärcher HAWK LEUCO TXT Series Bedienungsanleitung

Kärcher

Kärcher 3.532-777.0 Anleitung zur Verwendung

Kärcher

Kärcher BP 3 Home Bedienungsanleitung

Kärcher

Kärcher SP 16.000 Dual Bedienungsanleitung

Kärcher

Kärcher SP 5 Dual Bedienungsanleitung

Kärcher

Kärcher GP 50 Bedienungsanleitung

Kärcher

Kärcher 3.532-629.0 Anleitung zur Verwendung

Kärcher

Kärcher SCP 16000 IQ Level Sensor Bedienungsanleitung

Kärcher

Kärcher SDP 5000 Bedienungsanleitung

Kärcher

Kärcher BPE 4000/45 Bedienungsanleitung

Kärcher

Kärcher BP 4.500 Garden Bedienungsanleitung

Beliebte Wasserpumpe Handbücher anderer Marken

Neptun

Neptun NPHW 5500 Bedienungsanleitung

Sensidyne

Sensidyne Gilian BDX-II Montage- und Bedienungsanleitung

Draper

Draper 47808 Bedienungsanleitung

Trolla

Trolla 12820 Bedienungsanleitung

Sunfab

Sunfab SVH Series Bedienungsanleitung

WilTec

WilTec 50740 Bedienungsanleitung

Fieldmann

Fieldmann FVC 5015 EK Bedienungsanleitung

Everbilt

Everbilt EFSUB5-122HD Bedienungsanleitung

Graco

Graco Husky 3300e Bedienungsanleitung

esotec

esotec 101018 Bedienungsanleitung

moyno

moyno 2000 CC Bedienungsanleitung

Becker

Becker BASIC VASF 2.80/1-0.AC230 Bedienungsanleitung

Sykes AmeriPumps

Sykes AmeriPumps GP100M Fehlerbehebungshandbuch

DUROMAX

DUROMAX XP WX Series Bedienungsanleitung

BRINKMANN PUMPS

BRINKMANN PUMPS SBF550 Bedienungsanleitung

Franklin Electric

Franklin Electric IPS Bedienungsanleitung

Xylem

Xylem e-1532 Series Bedienungsanleitung

Milton Roy

Milton Roy PRIMEROYAL Bedienungsanleitung
