LaserLiner DistanceMaster Compact Plus Bedienungsanleitung

DistanceMaster Compact Plus

Laser

650 nm

SPEED

SHUTTER

Laser

2 x Typ AAA / LR03

1,5V / Alkaline

DistanceMaster Compact Plus

x·y=m2

x·y·z=m

Laserstrahlung!

Nicht in den Strahl blicken.

Laser Klasse 2

< 1 mW · 650 nm

EN 60825-1:2014

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie-

und Zusatzhinweise“ sowie die aktuellen Informationen und Hin-

weise im Internet-Link am Ende dieser Anleitung vollständig durch.

Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage

ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Allgemeine Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck

innerhalb der Spezikationen ein.

– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.

Vor Kindern unzugänglich aufbewahren.

– Umbauten oder Veränderungen am Gerät sind nicht gestattet,

dabei erlischt die Zulassung und die Sicherheitsspezikation.

– Setzen Sie das Gerät keiner mechanischen Belastung, enormen

Temperaturen, Feuchtigkeit oder starken Vibrationen aus.

– Das Gerät darf nicht mehr verwendet werden, wenn eine oder

mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

– Bitte beachten Sie die Sicherheitshinweise von lokalen bzw.

nationalen Behörden zur sachgemäßen Benutzung des Gerätes.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

– Achtung: Nicht in den direkten oder reektierten Strahl blicken.

– Den Laserstrahl nicht auf Personen richten.

– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst

zu schließen und der Kopf sofort aus dem Strahl zu bewegen.

– Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.

– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit

optischen Geräten (Lupe, Mikroskop, Fernglas, ...).

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-

magnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein,

welche durch die RED-Richtlinie 2014/53/EU abgedeckt wird.

– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen,

an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern,

sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder

Störung von und durch elektronische Geräte ist gegeben.

Funktion / Verwendung

Laser-Entfernungsmesser mit Farbdisplay

– Messen von Längen, Flächen und Volumen

– Bluetooth®*-Schnittstelle zur Übertragung der Messdaten

– Min/Max-Funktion zur Bestimmung von diagonalen,

waagerechten und senkrechten Strecken

DistanceMaster Compact Plus

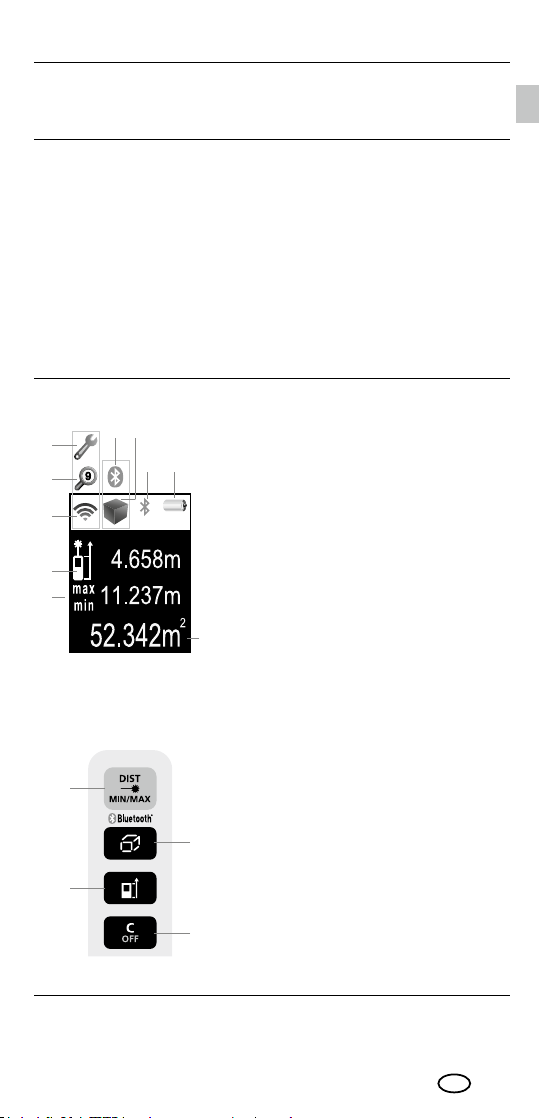

TASTATUR:

AN / Messen / min/max-Dauermessung

Länge, Fläche, Volumen / Bluetooth®*-

Funktion / Speicher

Messebene (Referenz) hinten / vorne /

Messeinheit m / ft / inch / _‘ _“ /

Bluetooth®*-Funktion aktivieren

AUS / Löschen der letzten Messwerte

DISPLAY:

Messebene (Referenz)

hinten / vorne

Das Balkendiagramm zeigt an, wie

gut die Reflexionsfläche zur Messung

geeignet ist. Das ist besonders

hilfreich bei Messungen auf weite

Entfernungen, dunklen Oberflächen

oder bei hellem Umgebungslicht.

Speicher

Fehlfunktion / Service erforderlich

Bluetooth®*-Funktion

Anzeige Länge / Fläche / Volumen

Bluetooth®*-Funktion aktiviert

Batteriesymbol

Zwischenwerte / min/max-Werte

Messwerte / Messergebnisse

Einheit m / ft / inch / _‘ _“

min/max-Dauermessung

* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.

– Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen

elektromagnetischen Wechselfeldern kann die Messgenauigkeit beein-

usst werden.

Einsetzen der Batterien (siehe Abbildung A)

Das Batteriefach öffnen und Batterien gemäß den Installationssymbolen

einlegen. Dabei auf korrekte Polarität achten.

Sicherheitshinweise

Umgang mit RF-Funkstrahlung

– Das Messgerät ist mit einer Funkschnittstelle ausgestattet.

– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-

magnetische Verträglichkeit und Funkstrahlung gemäß RED-Richtlinie

2014/53/EU ein.

– Hiermit erklärt Umarex GmbH & Co. KG, dass der Funkanlagentyp

DistanceMaster Compact Plus den wesentlichen Anforderungen und

sonstigen Bestimmungen der europäischen Richtlinie für Funkanlagen

(Radio Equipment Richtlinie) 2014/53/EU (RED) entspricht. Der voll-

ständige

Text der EU-Konformitäts-erklärung ist unter der folgenden

Internet-adresse verfügbar: http://laserliner.com/info?an=ACG

1x 2x

1x 1 sec

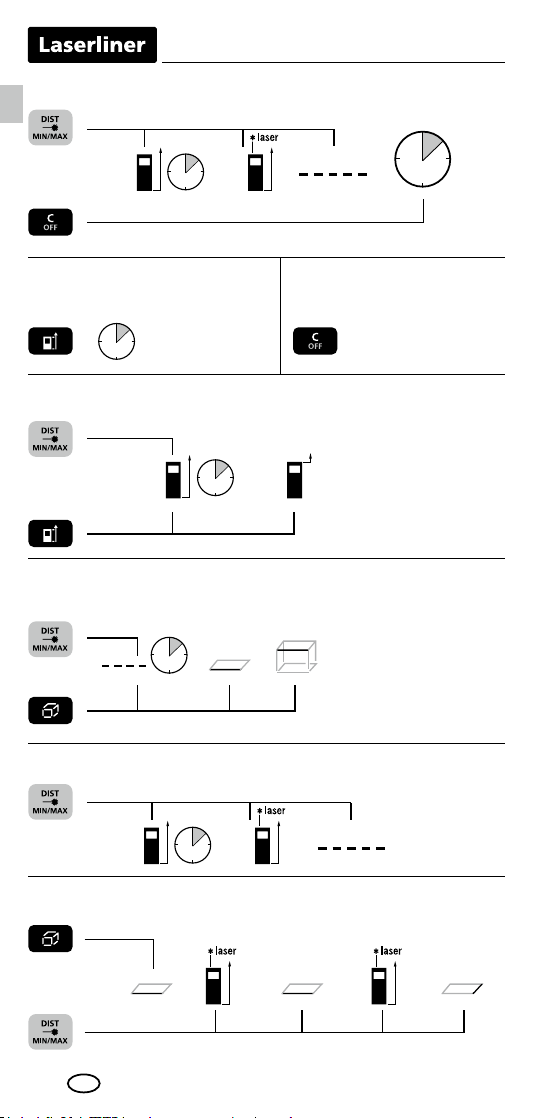

Messfunktionen umschalten:

Länge Fläche Volumen

(Gerät an)

1x 2x 4x3x

Flächenmessung:

Fläche Laser an 1. Messung Laser an 2. Messung

1 sec

2x 3x

Längenmessung:

Gerät an Laser an Messung

3 sec

1 sec

2x 3x

1 sec

Einschalten, Messen und Ausschalten:

Gerät an Laser an Messen Gerät aus

Löschen des letzten

Messwertes:

Messeinheit umschalten:

m / ft / inch / _‘ _“

Messebene (Referenz) umschalten:

hinten (Gerät an) vorne

DistanceMaster Compact Plus

Datenübertragung

Der Laser-Entfernungsmesser verfügt über eine Bluetooth®*-Funktion, die

die Datenübertragung mittels Funktechnik zu mobilen Endgeräten mit

Bluetooth®*-Schnittstelle erlaubt (z.B. Smartphone, Tablet).

Die Systemvoraussetzung für eine Bluetooth®*-Verbindung finden Sie

unter http://laserliner.com/info?an=ble

Das Gerät kann eine Bluetooth®*-Verbindung mit Bluetooth 4.0

kompatiblen Endgeräten aufbauen.

Die Reichweite ist auf max. 10 m Entfernung vom Endgerät ausgelegt

und hängt stark von den Umgebungsbedingungen, wie z.B. der Dicke

und Zusammensetzung von Wänden, Funkstörquellen, sowie den

Sende-/Empfangseigenschaften des Endgerätes, ab.

* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.

2x1x 3x

3 sec1 sec

1x 2x 6x4x3x 5x

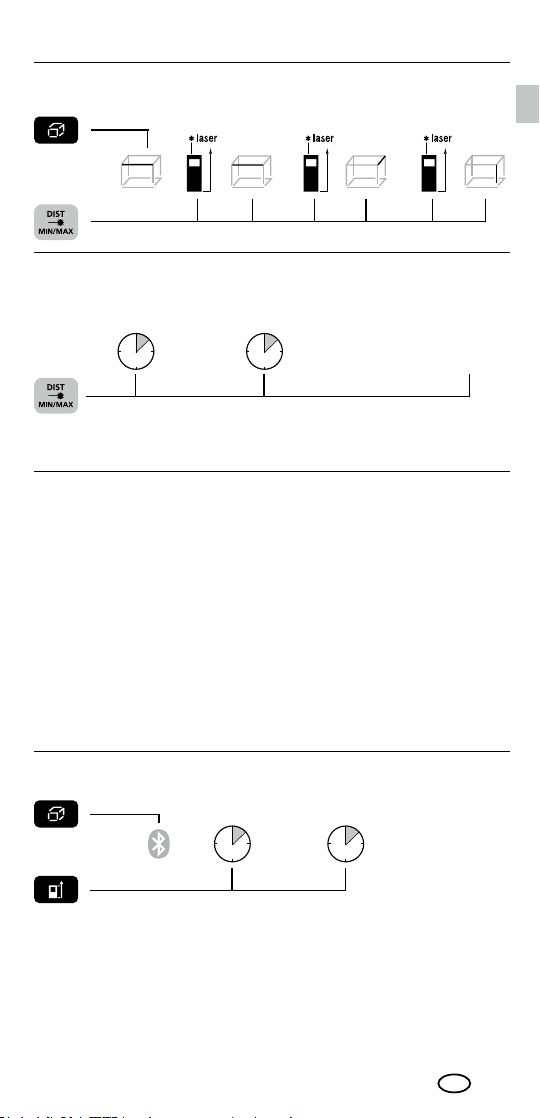

Volumenmessung:

Volumen 1. Messung 2. Messung 3. Messung

min/max-Dauermessung:

Gerät an 3 sec. drücken, Beenden

dann Taste loslassen

Das LC-Display zeigt den größten Wert (max), den kleinsten Wert (min)

und den aktuellen Wert an.

1x 2x

1 sec 1 sec

Das Bluetooth®*-Symbol erscheint nach Aktivierung im Display (g).

Bei aktiver Funktion kann sich ein mobiles Endgerät mittels einer App

mit dem Messgerät verbinden.

* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.

Bluetooth®*aktivieren / deaktivieren:

Bluetooth®* aktivieren deaktivieren

Fehlercode:

Err101:

Err104:

Err152:

Err153:

Err154:

Err155:

Err156:

Err157:

Err160:

Batterien austauschen

Berechnungsfehler

Temperatur ist zu hoch: > 40°C

Temperatur ist zu niedrig: < 0°C

Außerhalb des Messbereichs

Empfangenes Signal zu schwach

Empfangenes Signal zu stark

Falsche Messung oder der Hintergrund ist zu hell

Zu schnelle Bewegung des Messgerätes bei der Messung

3 sec

Speicher-Funktion:

Gespeicherte Werte ansehenoder

Nach dem Start der Applikation und aktivierter Bluetooth®*-Funktion

kann eine Verbindung zwischen einem mobilem Endgerät und dem

Laser-Entfernungsmesser hergestellt werden. Erkennt die Applikation

mehrere aktive Messgeräte, wählen Sie das passende Messgerät aus.

Beim nächsten Start kann dieses Messgerät automatisch verbunden

werden.

Applikation (App)

Zur Nutzung der Bluetooth®*-Funktion wird eine Applikation benötigt.

Diese können Sie in den entsprechenden Stores je nach Endgerät

herunterladen:

* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.

Achten Sie darauf, dass die Bluetooth®*-Schnittstelle des mobilen

Endgerätes aktiviert ist.

Wichtige Hinweise

– Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird.

In den Laserstrahl dürfen keine Gegenstände hineinragen.

– Das Gerät kompensiert bei der Messung unterschiedliche Raum-

temperaturen. Berücksichtigen Sie daher eine kurze Anpassungszeit

bei Ortswechseln mit großen Temperaturunterschieden.

– Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und

kann bei starker Sonneneinstrahlung nicht verwendet werden.

– Bei Messungen im Freien können Regen, Nebel und Schnee die

Messergebnisse beeinflussen bzw. verfälschen.

– Bei ungünstigen Bedingung wie z.B. schlecht reflektierende Oberflächen

kann die max. Abweichung größer als 3 mm betragen.

– Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal.

Benutzen Sie glatte Oberflächen.

DistanceMaster Compact Plus

– Bei Messungen durch Glas (Fensterscheiben) können die Mess-

ergebnisse verfälscht werden.

– Eine Energiesparfunktion schaltet das Gerät automatisch ab.

– Reinigung mit einem weichen Tuch. Es darf kein Wasser in das

Gehäuse eindringen.

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen

für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach

der europäischen Richtlinie für Elektro- und Elektronik-

Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=ACG

* bis 10 m Messabstand bei gut reflektierender Zieloberfläche und Raumtemperatur. Bei größeren

Distanzen und ungünstigen Messbedingungen, wie z.B. starke Sonneneinstrahlung oder schwach

reflektierende Zieloberflächen, kann die Messabweichung um ± 0,2 mm/m steigen.

Hinweise zur Wartung und Pege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch

und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln.

Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das

Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die

Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein

Kalibrierungsintervall von einem Jahr.

** bei max. 5.000 lux

Technische Daten (Technische Änderungen vorbehalten. Rev18W31)

Genauigkeit (typisch)* ± 2 mm

Messbereich innen** 0,1 m - 40 m

Laserklasse 2 < 1 mW

Laserwellenlänge 650 nm

Arbeitsbedingungen

-10°C … 40°C, Luftfeuchtigkeit max.

80% rH, nicht kondensierend, Arbeits-

höhe max. 2000 m über NN (Normalnull)

Lagerbedingungen -20°C … 70°C,

Luftfeuchtigkeit max. 80%rH

Betriebsdaten Funkmodul

Schnittstelle Bluetooth LE 4.x;

Frequenzband: ISM Band 2400-2483.5

MHz, 40 Kanäle; Sendeleistung: max. 10

mW; Bandbreite: 2 MHz; Bitrate:

1 Mbit/s; Modulation: GFSK / FHSS

Automatische Abschaltung 30 Sek. Laser / 10 Min. Gerät

Stromversorgung 2 x AAA 1,5 Volt Batterien

Abmessungen (B x H x T) 43 x 110 x 27 mm

Gewicht (inkl. Batterien) 100 g

– The measuring device complies with electromagnetic compatibility

regulations and limits in accordance with the EMC Directive 2014/30/EU

which is covered by the Radio Equipment Directive 2014/53/EU.

– Local operating restrictions – for example, in hospitals, aircraft,

petrol stations or in the vicinity of people with pacemakers – may apply.

Electronic devices can potentially cause hazards or interference or

be subject to hazards or interference.

Safety instructions

Dealing with electromagnetic radiation

– Attention: Do not look into the direct or reected beam.

– Do not point the laser beam towards persons.

– If a person‘s eyes are exposed to class 2 laser radiation, they should

shut their eyes and immediately move away from the beam.

– Tampering with (making changes to) the laser device is not permitted.

– Under no circumstances should optical instruments (magnifying glass,

microscope, binoculars)

Laser radiation!

Do not stare into the beam!

Class 2 laser

< 1 mW · 650 nm

EN 60825-1:2014

Safety instructions

Using class 2 lasers

General safety instructions

– The device must only be used in accordance with its intendedpurpose

and within the scope of the specications.

– The measuring tools and accessories are not toys. Keep out of reach

of children.

– Modications or changes to the device are not permitted, this will

otherwise invalidate the approval and safety specications.

– Do not expose the device to mechanical stress, extreme temperatures,

moisture or signicant vibration.

– The device must no longer be used if one or more of its functions fail

or the battery charge is weak.

– Please ensure compliance with the safety regulations set out by local and

national authorities with regard to the correct and proper use of the device.

Function / Application

Laser distance meter with colour display

– For measuring length, area and volume

– Bluetooth®* interface to transfer the measured data

– Min/Max function for determining diagonals, verticals and horizontals

Completely read through the operating instructions, the „Warranty and

Additional Information“ booklet as well as the latest information under

the internet link at the end of these instructions. Follow the instructions

they contain. This document must be kept in a safe place and if the

laser device is passed on, this document must be passed on with it.

Andere Handbücher für DistanceMaster Compact Plus

Inhaltsverzeichnis

Sprachen:

Andere LaserLiner Analytisches Instrument Handbücher

LaserLiner

LaserLiner VideoFlex G3 Bedienungsanleitung

LaserLiner

LaserLiner VideoScope Plus Bedienungsanleitung

LaserLiner

LaserLiner DistanceMaster Pocket Pro Bedienungsanleitung

LaserLiner

LaserLiner LaserRange-Master T4 Pro Bedienungsanleitung

LaserLiner

LaserLiner VideoPocket Bedienungsanleitung

LaserLiner

LaserLiner HD MicroCamera Bedienungsanleitung

LaserLiner

LaserLiner VideoScope XXL Bedienungsanleitung

LaserLiner

LaserLiner VideoScope XXL Bedienungsanleitung

LaserLiner

LaserLiner VideoScope Micro Bedienungsanleitung

LaserLiner

LaserLiner LaserRange-Master T2 Bedienungsanleitung

LaserLiner

LaserLiner Flexi-Camera Bedienungsanleitung

LaserLiner

LaserLiner PipeControlMobile-Camera Bedienungsanleitung

LaserLiner

LaserLiner RollMaster Express Bedienungsanleitung

LaserLiner

LaserLiner HD DuoCamera Bedienungsanleitung

LaserLiner

LaserLiner DistanceMaster LiveCam Bedienungsanleitung

LaserLiner

LaserLiner PipeControl-LevelFlex-Camera Bedienungsanleitung

LaserLiner

LaserLiner PipeControlMobile-Camera Bedienungsanleitung

LaserLiner

LaserLiner VideoControl-Master Bedienungsanleitung

LaserLiner

LaserLiner VideoFlex SD Bedienungsanleitung

LaserLiner

LaserLiner DistanceMaster Compact Bedienungsanleitung

LaserLiner

LaserLiner LaserRange-Master T2 Bedienungsanleitung

LaserLiner

LaserLiner VideoPocket Bedienungsanleitung

LaserLiner

LaserLiner PipeControlStation-Camera Bedienungsanleitung

LaserLiner

LaserLiner DuoView Camera Bedienungsanleitung

Beliebte Analytisches Instrument Handbücher anderer Marken

Cocraft

Cocraft NLT04 Bedienungsanleitung

M&C

M&C GENTWO PMA1000 Bedienungsanleitung

MICRO-EPSILON

MICRO-EPSILON optoncdt 1700 Bedienungsanleitung

CONDTROL

CONDTROL XP4 PRO Bedienungsanleitung

Extech Instruments

Extech Instruments BR200 Bedienungsanleitung

Dewetron

Dewetron DEWE-30-16 Produkthandbuch

EXTOL PREMIUM

EXTOL PREMIUM 8820043 Montage- und Bedienungsanleitung

RIDGID

RIDGID SeeSnake Compact Bedienungsanleitung

Teledyne

Teledyne 3000PA Bedienungsanleitung

YDLIDAR

YDLIDAR TIA Bedienungsanleitung

Olympus

Olympus IPLEX FX Series Bedienungsanleitung

Bosch

Bosch GLM 50 C Professional Bedienungsanleitung

Reflecta

Reflecta DigiEndoscope Bedienungsanleitung

Chinavision

Chinavision CVACZ-G696 Montageanleitung

Fuji Electric

Fuji Electric ZKMA Bedienungsanleitung

Teledyne

Teledyne 3300TA Bedienungsanleitung

VOLTCRAFT

VOLTCRAFT IC-100HD Bedienungsanleitung

RIDGID

RIDGID micro CA-25 Bedienungsanleitung
