LaserLiner LaserRange-Master T2 Bedienungsanleitung

LaserRange-Master T2

Laser

650 nm

SPEED

SHUTTER

Laser

2 x Typ AAA / LR03

1,5V / Alkaline

LaserRange-Master T2

1/4"

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende

Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin ent-

haltenen Anweisungen. Diese Unterlage ist aufzubewahren und

bei Weitergabe der Lasereinrichtung mitzugeben.

Kompakter Laser-Entfernungsmesser zum Messen

von Längen

Allgemeine Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck

innerhalb der Spezikationen ein.

– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.

Vor Kindern unzugänglich aufbewahren.

– Umbauten oder Veränderungen am Gerät sind nicht gestattet,

dabei erlischt die Zulassung und die Sicherheitsspezikation.

– Setzen Sie das Gerät keiner mechanischen Belastung, enormen

Temperaturen, Feuchtigkeit oder starken Vibrationen aus.

– Das Gerät darf nicht mehr verwendet werden, wenn eine oder

mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

– Bitte beachten Sie die Sicherheitshinweise von lokalen bzw.

nationalen Behörden zur sachgemäßen Benutzung des Gerätes.

– Achtung: Nicht in den direkten oder reektierten Strahl blicken.

– Den Laserstrahl nicht auf Personen richten.

– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst

zu schließen und der Kopf sofort aus dem Strahl zu bewegen.

– Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.

– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit

optischen Geräten (Lupe, Mikroskop, Fernglas, ...).

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung!

Nicht in den Strahl blicken!

Laser Klasse 2

< 1 mW · 650 nm

EN 60825-1:2014

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-

magnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.

– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen,

an Tankstellen, oder in der Nähe von Personen mit Herzschritmachern,

sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder

Störung elektronischer Geräte ist gegeben.

LaserRange-Master T2

– Bei einem Einsatz in der Nähe von hohen Spannungen oder unter

hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit

beeinusst werden.

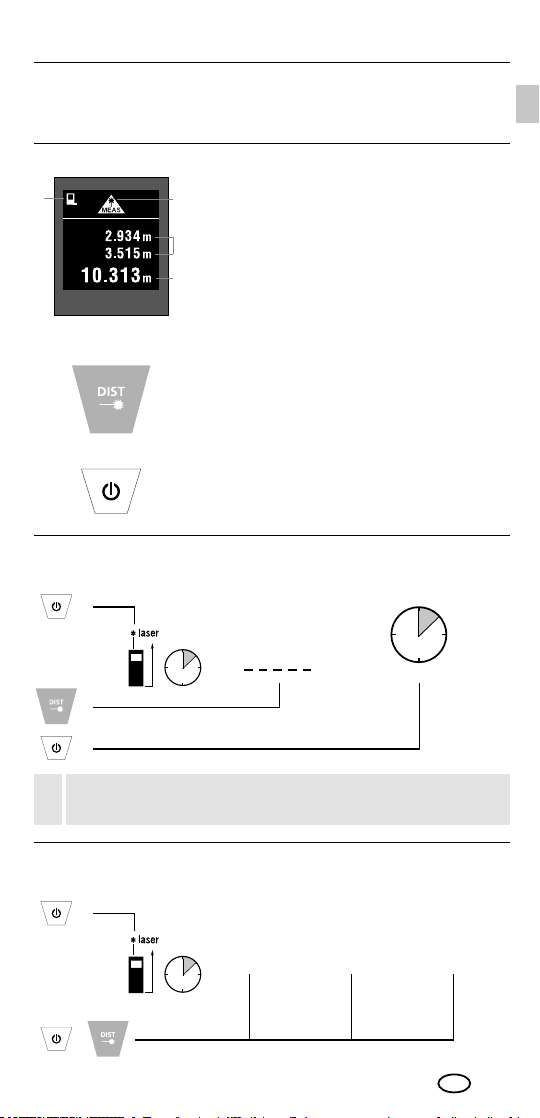

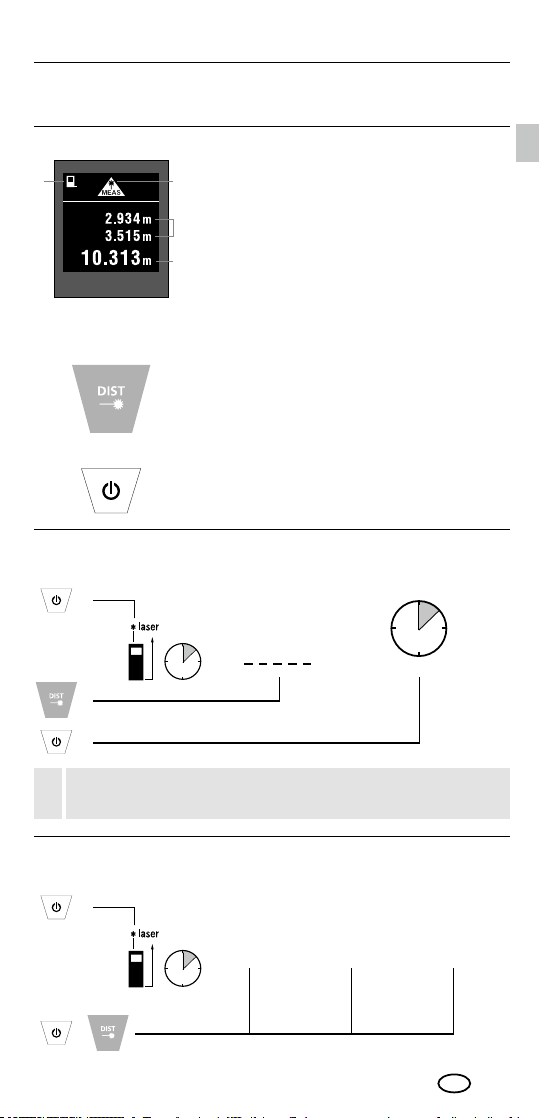

a b

DISPLAY:

Messebene (Referenz)

hinten / vorne / Gewinde

Dauermessung /

Längenmessung

Zwischenwerte

Messwerte / Messergebnisse

Einheit m / ft / inch / _‘ _“

1. + 2.

TASTATUR:

Messen

AN / AUS

Messebene (Referenz)

hinten / vorne / Gewinde

Einheit m / ft / inch / _‘ _“

2 sec

Einschalten, Messen und Ausschalten:

Gerät an Messen Gerät aus

3x2x1x

2 sec

Messeinheit umschalten:

Gerät an (m)

Das Gerät startet nach dem Einschalten mit der Dauermessung.

_‘ _“inchft

Err204:

Err208:

Err220:

Err252:

Err253:

Fehlercode:

Berechnungsfehler

Interner Fehler

Batterien austauschen

Temperatur ist zu hoch: > 40°C

Temperatur ist zu niedrig: < 0°C

2 sec

Längenmessung:

Gerät an Messen / Hold

Das Gerät startet nach dem Einschalten mit der Dauermessung.

Wichtige Hinweise

• Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird.

In den Laserstrahl dürfen keine Gegenstände hineinragen.

• Das Gerät kompensiert bei der Messung unterschiedliche Raum-

temperaturen. Berücksichtigen Sie daher eine kurze Anpassungszeit

bei Ortswechseln mit großen Temperaturunterschieden.

• Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und

kann bei starker Sonneneinstrahlung nicht verwendet werden.

• Bei Messungen im Freien können Regen, Nebel und Schnee die

Messergebnisse beeinflussen bzw. verfälschen.

• Bei ungünstigen Bedingung wie z.B. schlecht reflektierende Oberflächen

kann die max. Abweichung größer als 3 mm betragen.

• Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal.

Benutzen Sie glatte Oberflächen.

• Bei Messungen durch Glas (Fensterscheiben) können die Mess-

ergebnisse verfälscht werden.

• Eine Energiesparfunktion schaltet das Gerät automatisch ab.

• Reinigung mit einem weichen Tuch. Es darf kein Wasser in das

Gehäuse eindringen.

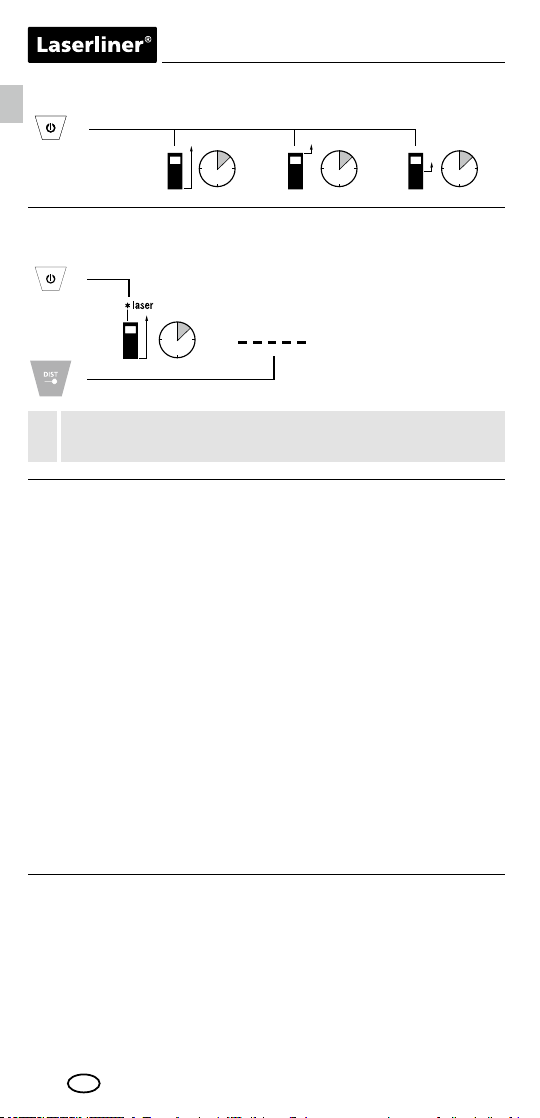

1x 2x 3x

2 sec 1 sec 1 sec

Messebene (Referenz) umschalten:

hinten (Gerät an) vorne Gewinde

LaserRange-Master T2

Technische Daten (Technische Änderungen vorbehalten. 06.17)

Messbereich innen 0,2 m - 20 m

Genauigkeit (typisch)* ± 0,2 mm / m

Laserklasse 2 < 1 mW

Laserwellenlänge 650 nm

Strahldivergenz < 1,5 mrad

Arbeitsbedingungen

-10°C … 40°C, Luftfeuchtigkeit max.

20 … 85% rH, nicht kondensierend,

Arbeitshöhe max. 2000 m über NN

(Normalnull)

Lagerbedingungen -20°C … 70°C,

Luftfeuchtigkeit max. 80% rH

Automatische Abschaltung

dynamisch je nach Messmodus:

Laser: 30 Sek. - 5 Min.

Gerät: 3 Min. - 8 Min.

Stromversorgung 2 x AAA 1,5 Volt Batterien

Abmessungen (B x H x T) 100 x 23 x 35 mm

Gewicht (inkl. Batterien) 82 g

* bis 10 m Messabstand bei gut reflektierender Zieloberfläche und Raum-

temperatur. Bei größeren Distanzen und ungünstigen Messbedingungen,

wie z.B. starke Sonneneinstrahlung oder schwach reflektierende

Zieloberflächen, kann die Messabweichung um ± 0,2 mm/m steigen.

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen

für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach

der europäischen Richtlinie für Elektro- und Elektronik-

Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=lrmt2

Err255:

Err256:

Err261:

Err500:

Empfangenes Signal zu schwach oder Messzeit ist zu lang

Empfangenes Signal zu stark

Außerhalb des Messbereichs

Hardware-Fehler

Hinweise zur Wartung und Pege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch

und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln.

Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das

Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die

Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein

Kalibrierungsintervall von einem Jahr.

Read the operating instructions and the enclosed brochure

„Guarantee and additional notices“ completely. Follow the

instructions they contain. This document must be kept in a

safe place and if the laser device is passed on, this document

must be passed on with it.

Compact laser distance meter for measuring length

General safety instructions

– The device must only be used in accordance with its intendedpurpose

and within the scope of the specications.

– The measuring tools and accessories are not toys. Keep out of reach

of children.

– Modications or changes to the device are not permitted, this will

otherwise invalidate the approval and safety specications.

– Do not expose the device to mechanical stress, extreme temperatures,

moisture or signicant vibration.

– The device must no longer be used if one or more of its functions fail

or the battery charge is weak.

– Please ensure compliance with the safety regulations set out by local

and national authorities with regard to the correct and proper use of

the device.

– Attention: Do not look into the direct or reected beam.

– Do not point the laser beam towards persons.

– If a person‘s eyes are exposed to class 2 laser radiation, they should shut

their eyes and immediately move away from the beam.

– Tampering with (making changes to) the laser device is not permitted.

– Under no circumstances should optical instruments (magnifying glass,

microscope, binoculars)

Safety instructions

Using class 2 lasers

Laser radiation!

Do not stare into the beam!

Class 2 laser

< 1 mW · 650 nm

EN 60825-1:2014

Safety instructions

Dealing with electromagnetic radiation

– The measuring device complies with electromagnetic compatibility

regulations and limit values in accordance with EMC-Directive

2014/30/EU.

– Local operating restrictions – for example, in hospitals, aircraft, petrol

stations or in the vicinity of people with pacemakers – may apply.

There is a possibility of a dangerous impact on – or interference with

– electronic devices.

LaserRange-Master T2

2 sec

Switch on, measure and switch off:

device on measure device off

After switching on, the device starts with continuous

measurement.

– The measuring accuracy may be affected when working close to high

voltages or high electromagnetic alternating elds.

a b

DISPLAY:

Measurement point (reference)

rear / front / thread

Continuous measurement /

Length measurement

Intermediate values

Measurement values /

Measurement results

Unit m / ft / inch / _‘ _“

1. + 2.

KEYPAD:

Measure

ON / OFF

Measurement point (reference)

rear / front / thread

Unit m / ft / inch / _‘ _“

3x2x1x

2 sec

Change unit of measure:

device on (m)

_‘ _“inchft

Err204:

Err208:

Err220:

Err252:

Err253:

Important notices

• The laser points to the location that will be measured.

No objects may get into the laser‘s line of measurement.

• The device compensates the measurement for different room

temperatures. Therefore allow the device a brief adaptation period

when changing locations with large temperature differences.

• The device is only conditionally useable in outdoor areas and cannot

be used in strong sunlight.

• The measurement results of outdoor measurements may be influenced

or falsified by rain, fog and snow.

• In unfavourable conditions, e.g. with poorly reflecting surfaces, the

maximum deviation may be greater than 3mm.

• Carpeting, upholstery or curtains will not reflect the laser optimally.

Measure to flat surfaces.

• Measurements made through glass (window panes) can falsify

measurement results.

• An energy-saving function switches the device off automatically.

• Clean with a soft cloth. Water may not be allowed to penetrate

the housing.

Error codes:

Calculation error

Internal fault

Replace the battery

Temperature is too high: > 40°C

Temperature is too low: < 0°C

2 sec

Length measurement:

device on measure / hold

After switching on, the device starts with continuous

measurement.

1x 2x 3x

2 sec 1 sec 1 sec

Change measurement point (reference):

rear (device on) front thread

Andere Handbücher für LaserRange-Master T2

Inhaltsverzeichnis

Sprachen:

Andere LaserLiner Analytisches Instrument Handbücher

LaserLiner

LaserLiner DistanceMaster Compact Plus Bedienungsanleitung

LaserLiner

LaserLiner VarioView Camera Bedienungsanleitung

LaserLiner

LaserLiner DistanceMaster Compact Bedienungsanleitung

LaserLiner

LaserLiner DistanceMaster Pocket Pro Bedienungsanleitung

LaserLiner

LaserLiner LaserRange-Master T4 Pro Bedienungsanleitung

LaserLiner

LaserLiner VideoPocket HD Bedienungsanleitung

LaserLiner

LaserLiner VideoScope Bedienungsanleitung

LaserLiner

LaserLiner LaserRange-Master T2 Bedienungsanleitung

LaserLiner

LaserLiner 082.114A Bedienungsanleitung

LaserLiner

LaserLiner DistanceCheck Bedienungsanleitung

LaserLiner

LaserLiner VideoScope Bedienungsanleitung

LaserLiner

LaserLiner HD MicroCamera Bedienungsanleitung

LaserLiner

LaserLiner PipeControlMobile-Camera Bedienungsanleitung

LaserLiner

LaserLiner DistanceMaster Compact Pro Bedienungsanleitung

LaserLiner

LaserLiner VideoScope Plus Bedienungsanleitung

LaserLiner

LaserLiner VideoFlex G3 Bedienungsanleitung

LaserLiner

LaserLiner DistanceMaster Compact Plus Bedienungsanleitung

LaserLiner

LaserLiner DistanceMaster LiveCam Bedienungsanleitung

LaserLiner

LaserLiner VideoScope XXL Bedienungsanleitung

LaserLiner

LaserLiner VideoScope XL Bedienungsanleitung

LaserLiner

LaserLiner VideoFlex SD Bedienungsanleitung

LaserLiner

LaserLiner RollMaster Express Bedienungsanleitung

LaserLiner

LaserLiner Flexi-Camera Bedienungsanleitung

LaserLiner

LaserLiner PipeControlStation-Camera Bedienungsanleitung

Beliebte Analytisches Instrument Handbücher anderer Marken

Cocraft

Cocraft NLT04 Bedienungsanleitung

M&C

M&C GENTWO PMA1000 Bedienungsanleitung

MICRO-EPSILON

MICRO-EPSILON optoncdt 1700 Bedienungsanleitung

CONDTROL

CONDTROL XP4 PRO Bedienungsanleitung

Extech Instruments

Extech Instruments BR200 Bedienungsanleitung

Dewetron

Dewetron DEWE-30-16 Produkthandbuch

EXTOL PREMIUM

EXTOL PREMIUM 8820043 Montage- und Bedienungsanleitung

RIDGID

RIDGID SeeSnake Compact Bedienungsanleitung

Teledyne

Teledyne 3000PA Bedienungsanleitung

YDLIDAR

YDLIDAR TIA Bedienungsanleitung

Olympus

Olympus IPLEX FX Series Bedienungsanleitung

Bosch

Bosch GLM 50 C Professional Bedienungsanleitung

Reflecta

Reflecta DigiEndoscope Bedienungsanleitung

Chinavision

Chinavision CVACZ-G696 Montageanleitung

Fuji Electric

Fuji Electric ZKMA Bedienungsanleitung

Teledyne

Teledyne 3300TA Bedienungsanleitung

VOLTCRAFT

VOLTCRAFT IC-100HD Bedienungsanleitung

RIDGID

RIDGID micro CA-25 Bedienungsanleitung
