LEGRAND Arteor HD15 Bedienungsanleitung

B C

LE02993AB

Transmitter Receiver Power supply

ArteorTM

• HD15 + jack socket kit

•

572 370 - 572 870

•

• Transmitter characteristics

•

Inputs Video: 1 VGA/UX GA on HD15 connector

Audio: 1 audio analogue on 3.5 mm mini-jack socket

1 RJ 45

Output 1 RJ 45 24 VDC - 70 mA - 1.7 W

1 RJ 45

Consumption 24 VDC - 70 mA - 1.7 W +45°C /

+5°C /

• Receiver characteristics

• •

Inputs 1 RJ 45 1 RJ 45

1 RJ 45

Output Video: 1 VGA/UX GA on HD15 connector

Audio: 1 audio analogue on 3.5 mm mini-jack socket 24 VDC - 95 mA - 2.3 W

Consumption 24 VDC - 95 mA - 2.3 W +45°C /

+5°C /

Power supply characteristics

• •

Inputs 100/240 VAC - 50/60 Hz 1 RJ 45

24 VDC - 95 mA - 2.3 W

Output 24 VDC - 350 mA - 8.4 W max.

+45°C /

+5°C /

«Legrand recommends the use of screened FTP cables, when installing the HD15 + jack socket kit in an interference area.»

Conforms to 61000-6-1 with U/UTP - F/UTP cable

Conforms to 50090-2-2 with F/UTP cable





�FTP ��

EIA 568 A

12345678 12345678

EIA 568 B





AWG 22...25 AWG 26

80 mm mini







SF/UTP



50 mm mini

332 62 332 62 332 62

 

U/UTP F/UTP

SF/UTP

50 mm mini

50 80





75 m max.

230 V

L = 20 cm

0,75 mm2





230 V

L = 20 cm

0,75 mm2

0,75

OK NO

��



327 60



105 82

50 mm min.

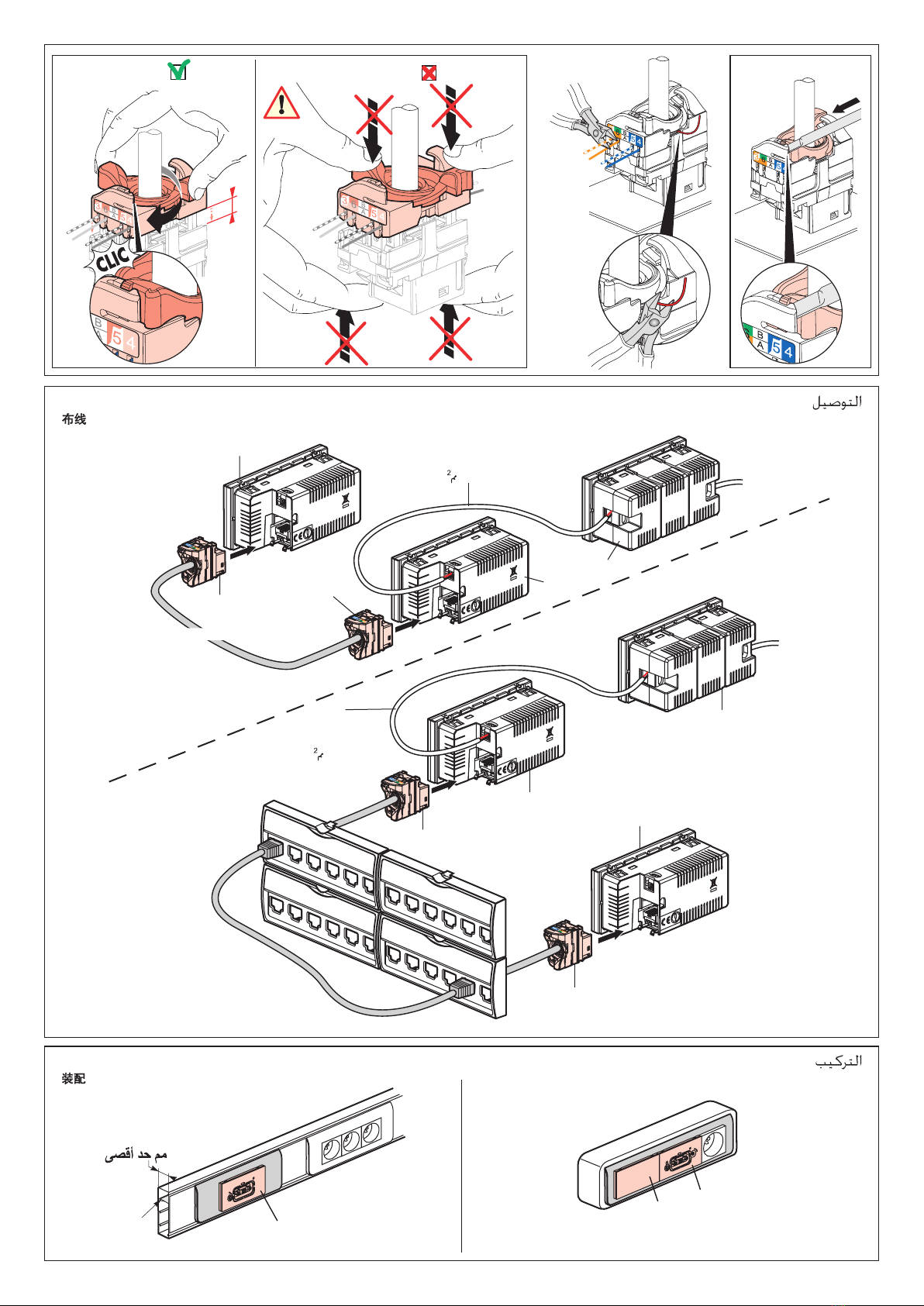

• Cabling

•

• Fitting

•

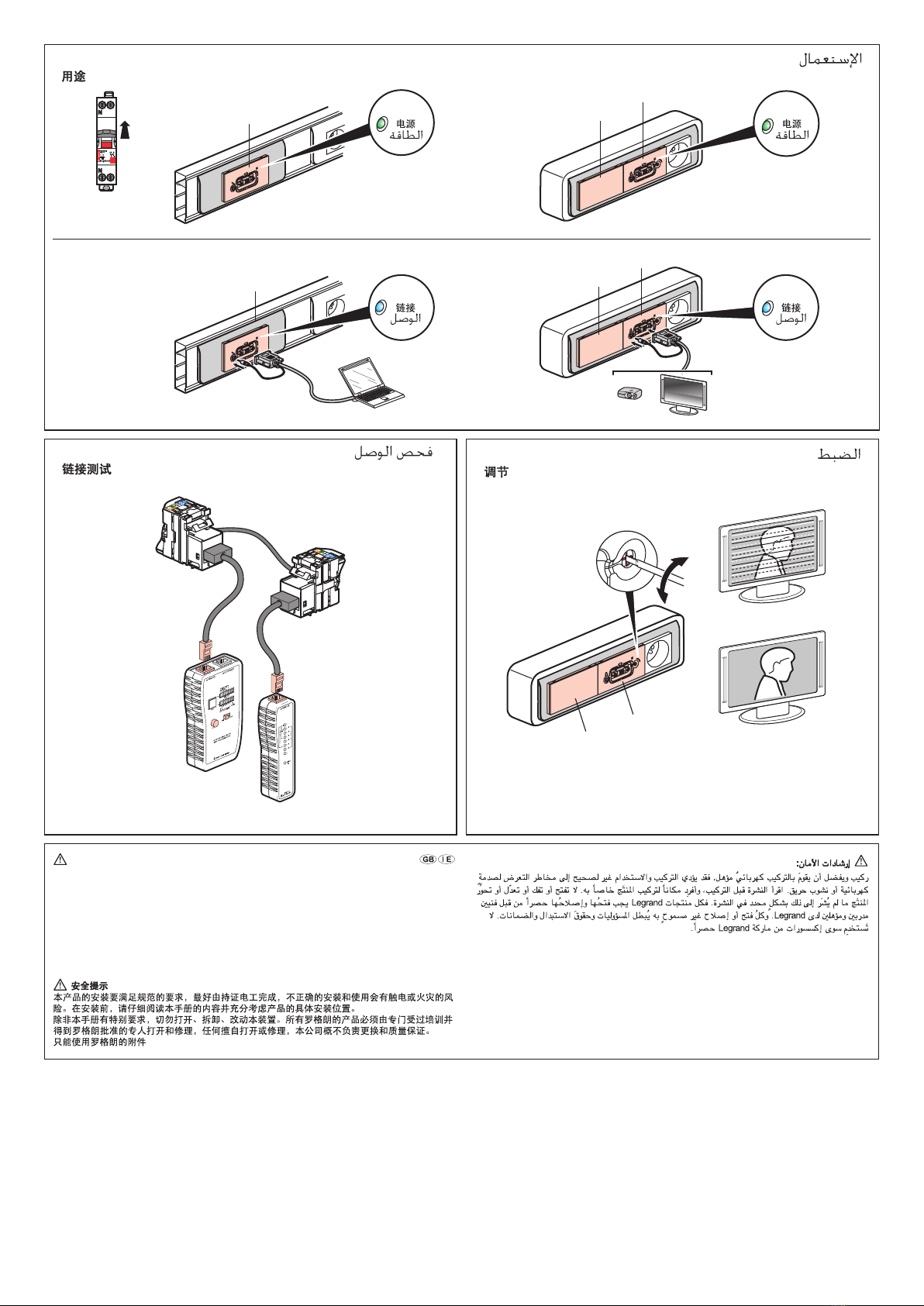

• Link test

•

•• Adjustment

•

VGA

• Use

•

Safety instructions

This product should be installed in line with installation rules, preferably by a qualiﬁed electrician.

Incorrect installation and use can lead to risk of electric shock or ﬁre.

Before carrying out the installation, read the instructions and take account of the product’s speciﬁc

mounting location.

Do not open up, dismantle, alter or modify the device except where speciﬁcally required to do so by

the instructions. All Legrand products must be opened and repaired ealy by personnel trained and

approved by Legrand. Any unauthorised opening or repair completely cancels all liabilities and the

rights to replacement and guarantees.

Use only Legrand brand accessories.

Power Power

Link Link
