LSL 153Y137R Installationsanleitung
——————————————————— Zubehör von —Das Original ——
Rev. 01 10/05/2021 Seite 1 von 6
Montageanleitung
Artikel-Nr.
:
153Y137R
Produkt
:
Speed-Match Stummellenker
Modell
:
Yamaha YZF-R1 / R1M 2015
Typ
:
RN32
Speed match montiert
Wichtige Hinweise:
Lesen Sie die Anleitung sorgfältig durch und beachten Sie alle Sicherheitshinweise. Führen Sie
diese Montage nur durch, wenn Sie dafür qualifiziert sind, andernfalls empfehlen wir dringend die
Montage in einer Fachwerkstatt. Ein fehlerhafter Anbau kann das Fahrverhalten des Motorrades
negativ beeinflussen und Ihre Gesundheit und Ihr Leben gefährden.
Im Folgenden werden die unten aufgeführten Symbole verwandt, beachten Sie bitte diese
Hinweise.
Warnung! Wichtiger Montage-Hinweis. Bei Nichtbeachtung können Gesundheit und
Leben gefährdet sein.
Tipp zur Montage, Pflege oder zur Vermeidung von Schäden.
——————————————————— Zubehör von —Das Original ——
Rev. 01 10/05/2021 Seite 2 von 6
Montage:
Zur Sicherheit der elektrischen Systeme sollte während der Montage die Batterie am Minuspol
abgeklemmt werden.
Griffarmaturen, Bedienungsarmaturen und Hydraulikzylinder vom Lenker demontieren.
Originallenker entfernen.
Vor der Demontage der originalen Gabelbrücke unbedingt Vorderrad entlasten!
(Bei R1M zusätzlich Stecker der Gabel lösen)
Bei der Montage der Gabelbrücke ist darauf zu achten, dass zuerst die zentrale Steuerkopfmutter
mit ca. 15Nm angezogen und erst dann die Klemmschrauben festgezogen werden.
Danach die Steuerkopfmutter mit vorgeschriebenem Drehmoment anziehen. Es gelten die
Anzugsdrehmomente lt. Fahrzeughersteller.
(Bei R1M Stecker wieder an Gabel stecken)

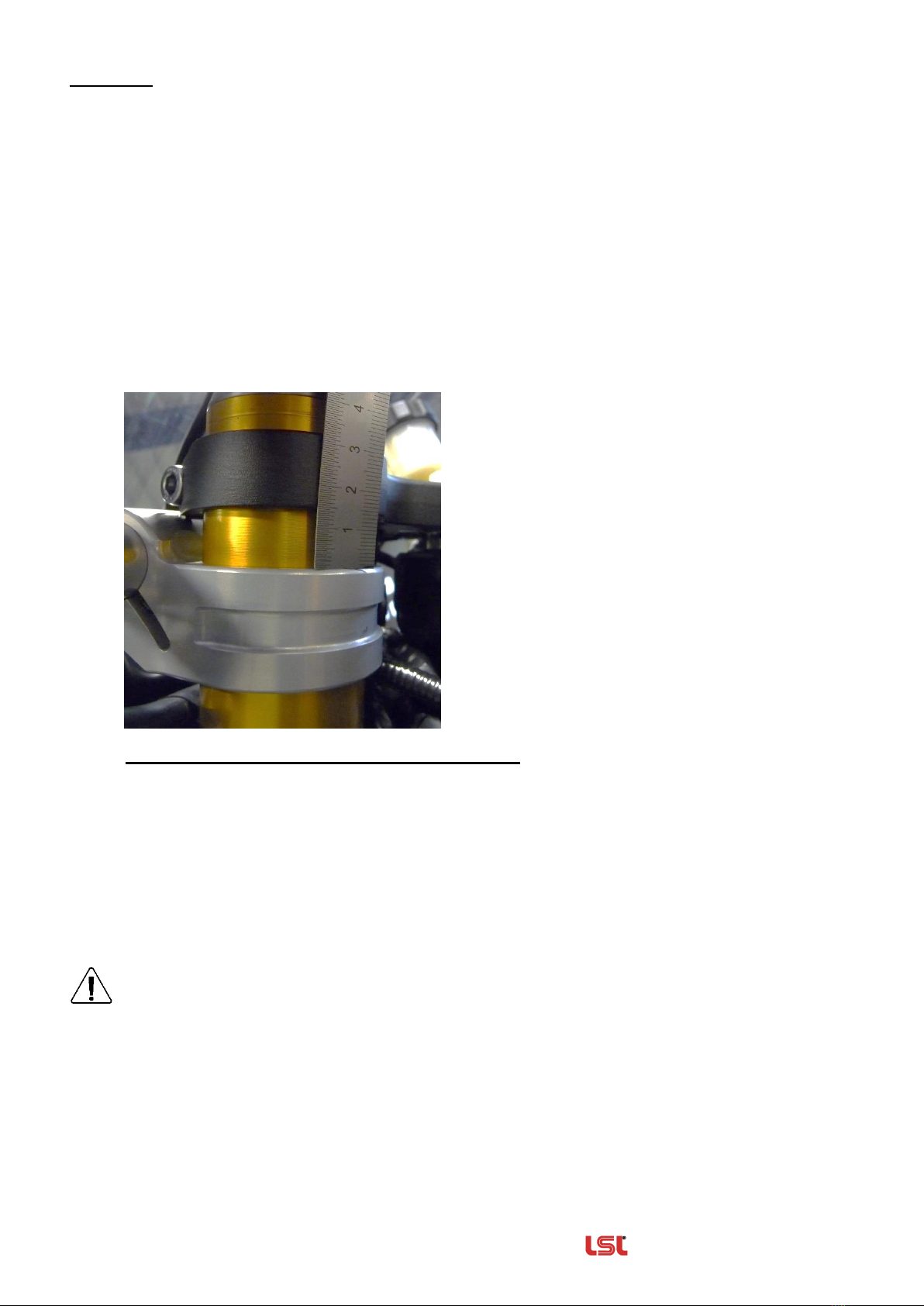

Klemmschellen bis ca.15mm unter die Gabelbrücke
schieben, provisorisch ausrichten und handfest
montieren. Nun die Lenkrohre mit M6x22 montieren
und die Schrauben mit 10Nm festziehen.
Kontrollieren sie den Freigang zum Tank und zur
Verkleidung, dazu alle Griffarmaturen zunächst
provisorisch auf dem Lenkrohr fixieren. Abschließend
die Klemmschrauben M6x25 mit 10Nm festziehen.
Nun die Griffarmaturen auf dem Lenker befestigen,
ausrichten und die zur Fixierung nötigen Bohrungen
setzen. Das linke Griffgummi mit einem geeigneten
Klebstoff verkleben.
Verlegehinweise für Kabel, Züge und Schläuche:
Gaszüge : wie Original verlegen.
Gaszüge bei voll eingeschlagener Lenkung auf Leichtgängigkeit prüfen.
Bremsleitung : wie Original verlegen.
Kupplungszug (760Y079J): Wie Original verlegen nur Außerhalb der Kabelführung am Lenkkopf.
Zur Montage des Kupplungszuges die rechte Seitenverkleidung demontieren/montieren.
Armaturenkabel : wie Original verlegen.
Stellen Sie sicher, dass über den Lenkeinschlag gesamten Kabel, Züge und Schläuche
spannungsfrei verlegt sind und nicht geknickt werden.
Der Lenkerumbau ist nun korrekt montiert. Bitte vergessen Sie nicht, das Motorrad mit der
Anbauanleitung bei einer anerkannten Prüfstelle vorzuführen und den Umbau in die
Fahrzeugpapiere eintragen zu lassen.
Wir wünschen Ihnen viel Freude beim Fahren!
——————————————————— Zubehör von —Das Original ——
Rev. 01 10/05/2021 Seite 3 von 6

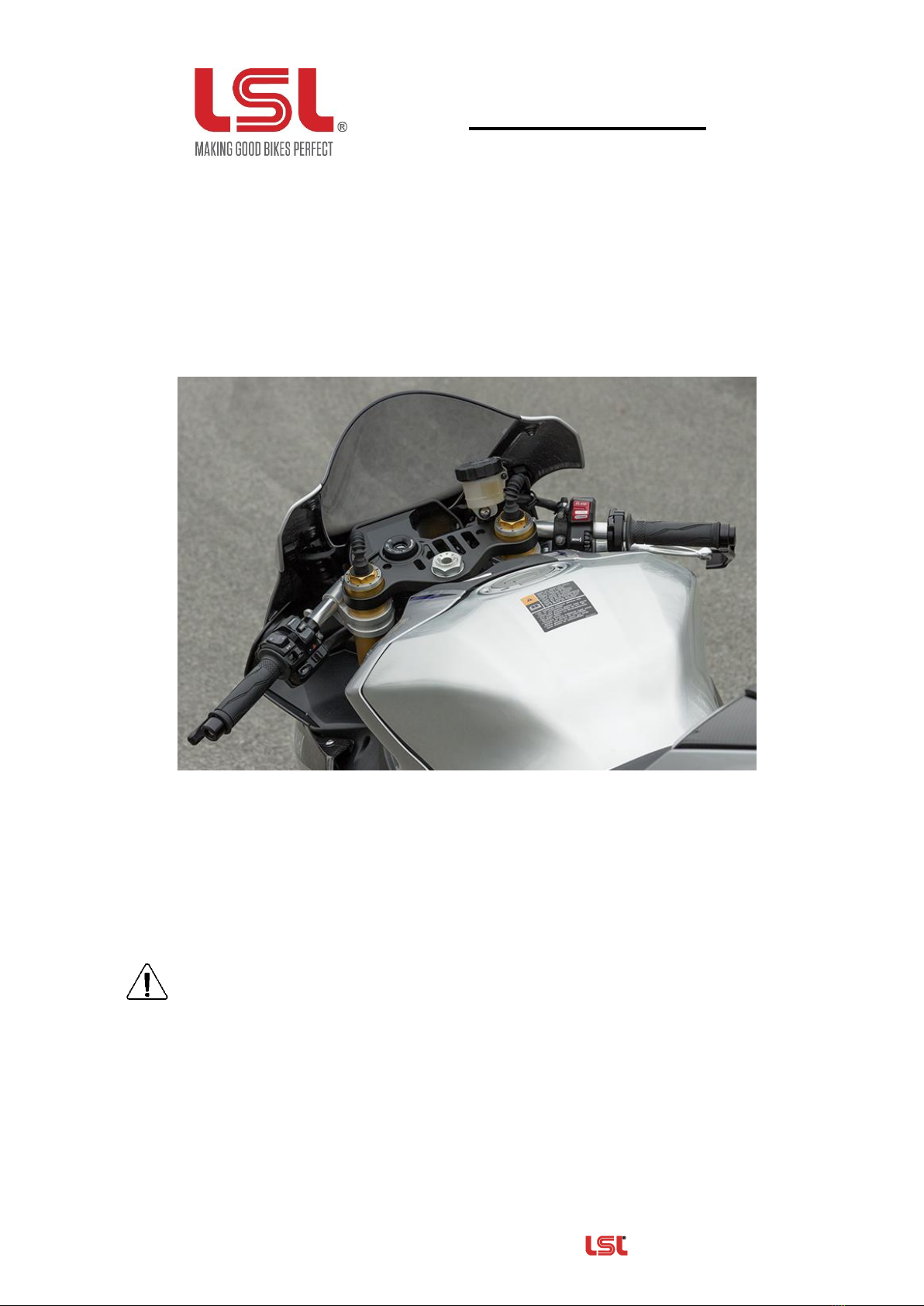

Fitting Instruction
Article-No.
:
153Y137R
Product
:
Speed-Match
Model
:
Yamaha YZF-R1 / R1M 2015
Type
:
RN32
Speed match mounted
Important:
Read this instruction manual carefully and mind all warnings and tips. You should do this work
only if you‘re qualified; otherwise we recommend this mounting to be done by a qualified
workshop. Improperly mounting of this kit can reduce the driveability of the motorcycle and may
be a risk to your health and life.
Special works are marked with the following signs. Please take special care on these works.
Warning! Important mounting instruction. It shows risks to your life and health.
Tips for mounting and maintenance or to avoid damage.
——————————————————— Zubehör von —Das Original ——
Rev. 01 10/05/2021 Seite 4 von 6
Fitting:
The battery ground should be disconnected before working on electric wiring and switches!
Remove handlebar controls, clutch and brake cylinder assy, then remove the original clip-ons.
Assure that the front wheel is free from any load when dismounting top yoke!
(At R1M additionally remove plugs from forks)
Slide Match Clamps over the slide tube and reinstall the top yoke.
To fix top yoke, first tighten steering head nut up to 15Nm / 11lbf ft, then fix the slider tube’s
clamping bolts with recommended torque.
Now tighten steering head nut up to the required torque, tightening torques refer to the vehicle
manufacturer’s instruction.
(At R1M additionally connect plugs from forks)

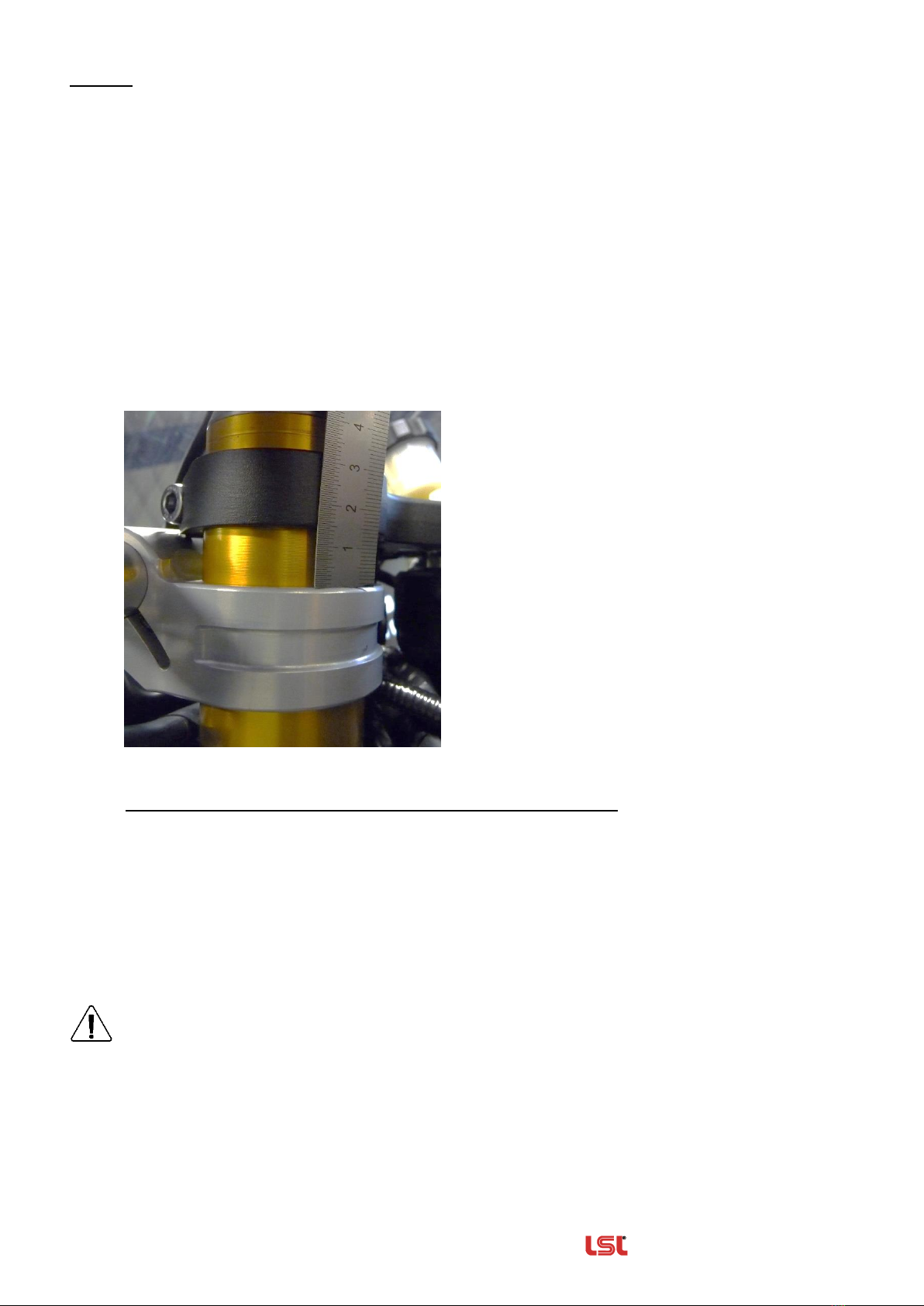

Slide match clamps underneath the top yoke and align
them provisonally and tighten them slightly. Now install
the tubes with M6x22 and tighten these bolts with 10Nm
(7.31lbf ft).
Now you should check the clearance to the tank,
therefore you have to mount all controls provisonally
on the clip-on.
Tighten the bolts of the Speed Match clamps M6x25
with 10Nm.
Now drill the bores for the controls and fix them finally.
The left grip should be installed with glue.
Instruction for rerouting cables hoses and wiring harnesses:
Throttle cable : remaining as original .
Check easy movement during full steering left & right.
Brake line : remaining as original.
Clutch Cable: (760Y079J): As original routing - just outside the cable guide on the steering head.
To mount the clutch cable disassemble / assemble the right fairing.
Wiring Harness : remaining as original.
Make sure that no cable, hose or harness is bended and stays tension-free over the whole steering
angle.
Connect the battery to the ground of your vehicle.
The Speed-Match kit is now completely mounted. Always check local laws and your
manufacturer’s warranty conditions for using aftermarket parts on your bike!
Ride safe and have fun!
——————————————————— Zubehör von —Das Original ——
Rev. 01 10/05/2021 Seite 5 von 6
Notice de montage
N°article
:
153Y137R
Produit
:
Guidon-bracelet Speed-Match
Modèle
:
Yamaha YZF-R1 / R1M 2015
Type
:
RN32
Speed Match monté
Mentions importantes:
Lisez attentivement les instructions de montage et tenez compte des directives de sécurité.
Si vous n’êtes pas mécanicien, nous vous recommandons le montage dans un atelier spécialisé.
Le montage incorrect peut influencer la conduite de manière négative et mettre en danger votre
santé et votre vie.
Soyez attentifs aux symboles suivants et suivez les directives.
Attention! Directive de montage importante: Signale un danger pouvant atteindre
votre santé ou votre vie.
Information facilitant le montage et l’entretien ou prévenant d’éventuels dommages.
——————————————————— Zubehör von —Das Original ——
Rev. 01 10/05/2021 Seite 6 von 6
Montage:
Coupez le circuit électrique en débranchant le pôle négatif de la batterie pendant le montage.
Démontez les poignées, les leviers et le maître-cylindre hydraulique. Supprimez le guidon
d’origine.
Déchargez la roue de devant avant le démontage du té de fourche d’origine!
(En outre, sortir la fiche de la fourche sur R1M).
Pendant le montage du té de fourche, serrez d’abord l’écrou central à un couple de serrage de
15Nm, puis les vis de serrages.
Serrez ensuite l’écrou central au couple de serrage indiqué par le fabricant.
(Remettre la fiche sur la fourche sur R1M).

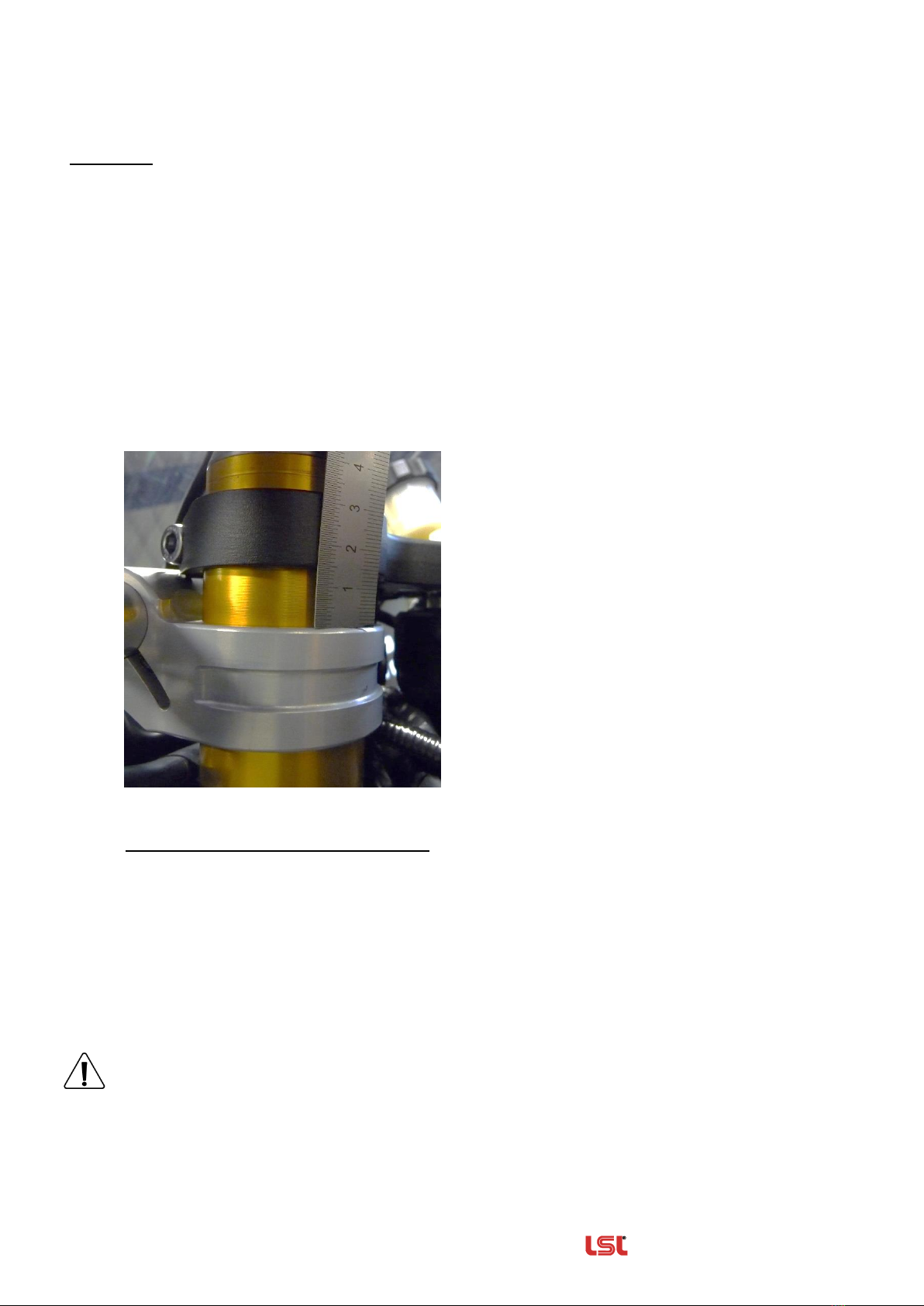

Poussez les colliers de serrage à env. 15mm sous le
té de fourche, ajustez provisoirement et serrez
manuellement. Montez les guidons avec les vis M6x22
et serrez à un couple de 10Nm.
Contrôlez la liberté de mouvement par rapport au
réservoir d’essence et au carénage ; pour cela, fixez
provisoirement les poignées et leviers sur les guidons.
Serrez enfin les vis de serrage M6x25 à un couple de
10Nm.
Montez les leviers et poignées sur les guidons,
ajustez-les et effectuez les perçages nécessaires aux
fixations. Collez la poignée gauche avec une colle
appropriée.
Schéma de pose des câbles et durits:
Câbles des gaz : Pose comme à l’origine. Contrôlez la liberté de mouvement pendant le braquage
gauche/droite.
Durit de frein : Pose comme à l’origine.
Câble d’embrayage (760Y079J) :Pose comme à l’origine sauf au niveau de la tête de direction.
Démontez le carénage droit pour le montage du câble d’embrayage.
Câbles électriques : Pose comme à l’origine.
Contrôlez que les câbles et tuyaux soient posés sans tensions ni pliures pendant le braquage
à fond gauche/droite.
Nous vous souhaitons bonne route!
