METRA. THE WORLD’S BEST KITS.™

1-800-221-0932 metraonline.com

INSTALLATION INSTRUCTIONS FOR PART 99-5824CH

TRANSIT CONNECT

2010-UP

99-5824CH

• DIN Head unit provisions with pocket

• ISO DIN Head unit provision with pocket

• DDIN Head unit provision

• Painted Charcoal to Match Factory

99-5824B = Matte Black

99-5824S = Silver

A) Radio Housing B) Radio Housing Trim Panel C) ISO Brackets D) ISO Trim-plate E) Pocket

F) DDIN Brackets G) DDIN Trim Plate H) (2) #8 1½” Phillips Screws

ABC D E

FGH

WIRING & ANTENNA CONNECTIONS (Sold Separately)

• 70-5523 2010 Ford Transit Harness

• 40-VW10 1986-Up Euro antenna adapter

APPLICATIONS

Other applications not found in North America:

KIT FEATURES

KIT COMPONENTS

TOOLS REQUIRED

Focus 2005- up

Focus C-Max 2005- up

Fiesta 2006- up

Fusion 2006- up

Galaxy 2006- up

Kuga 2008- up

S-Max 2006-up

Transit 2006-up

• Phillips Screwdriver • Small Flat Blade Screwdriver • Cutting Tool

• (2) 86-9001 Head unit removal tools • Small Socket Wrench

TABLE OF CONTENTS

DASH DISASSEMBLY

•TRANSIT CONNECT 2010-UP . . . . . . . . . . . . . . . . 1

KIT ASSEMBLY

TRANSIT CONNECT 2010-UP

•DIN HEAD UNIT PROVISION . . . . . . . . . . . . . . . . . . . 2

•ISO DIN HEAD UNIT PROVISION . . . . . . . . . . . . . . . 3

•DDIN HEAD UNIT PROVISION . . . . . . . . . . . . . . . . . 4

*NOTE: Refer also to the instructions included with the aftermarket radio.

CAUTION: Metra recommends disconnecting the negative battery terminal

before beginning any installation. All accessories, switches, and especially

air bag indicator lights must be plugged in before reconnecting the battery

or cycling the ignition.

KNOWLEDGE IS POWER

Enhance your installation and fabrication skills by

enrolling in the most recognized and respected

mobile electronics school in our industry.

Log onto www.installerinstitute.com or call

800-354-6782 for more information and take steps

toward a better tomorrow.

Metra recommends MECP certified

technicians

INSTALLATION INSTRUCTIONS FOR PART 99-5824CH

TRANSIT CONNECT 2010-UP

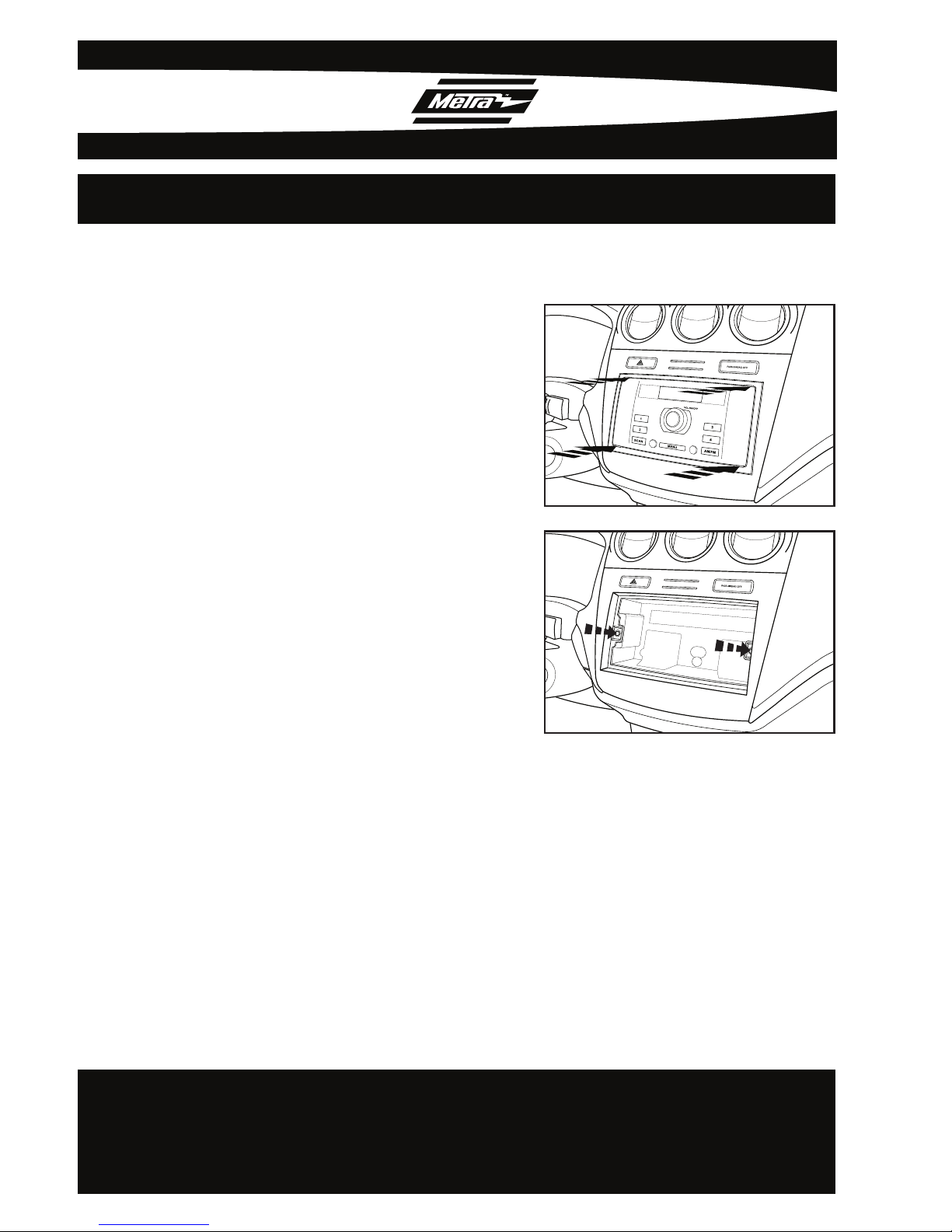

99-5824CH DASH DISASSEMBLY

Insert Metra’s 86-9001 into the slots

in the factory head unit and pull the

unit out. (Fig. A)

Remove (2) 7 MM screws from sub

dash. (Fig. B)

Disconnect the wiring.

Continue to Kit Assembly..............

99-5824CH KIT ASSEMBLY

TRANSIT CONNECT 2010-UP

DIN HEAD UNIT PROVISION

Locate the factory wiring harness in

the dash. Metra recommends using

the proper mating adapter from

Metra or AXXESS. Re-connect the

negative battery terminal and test

the unit for proper operation.

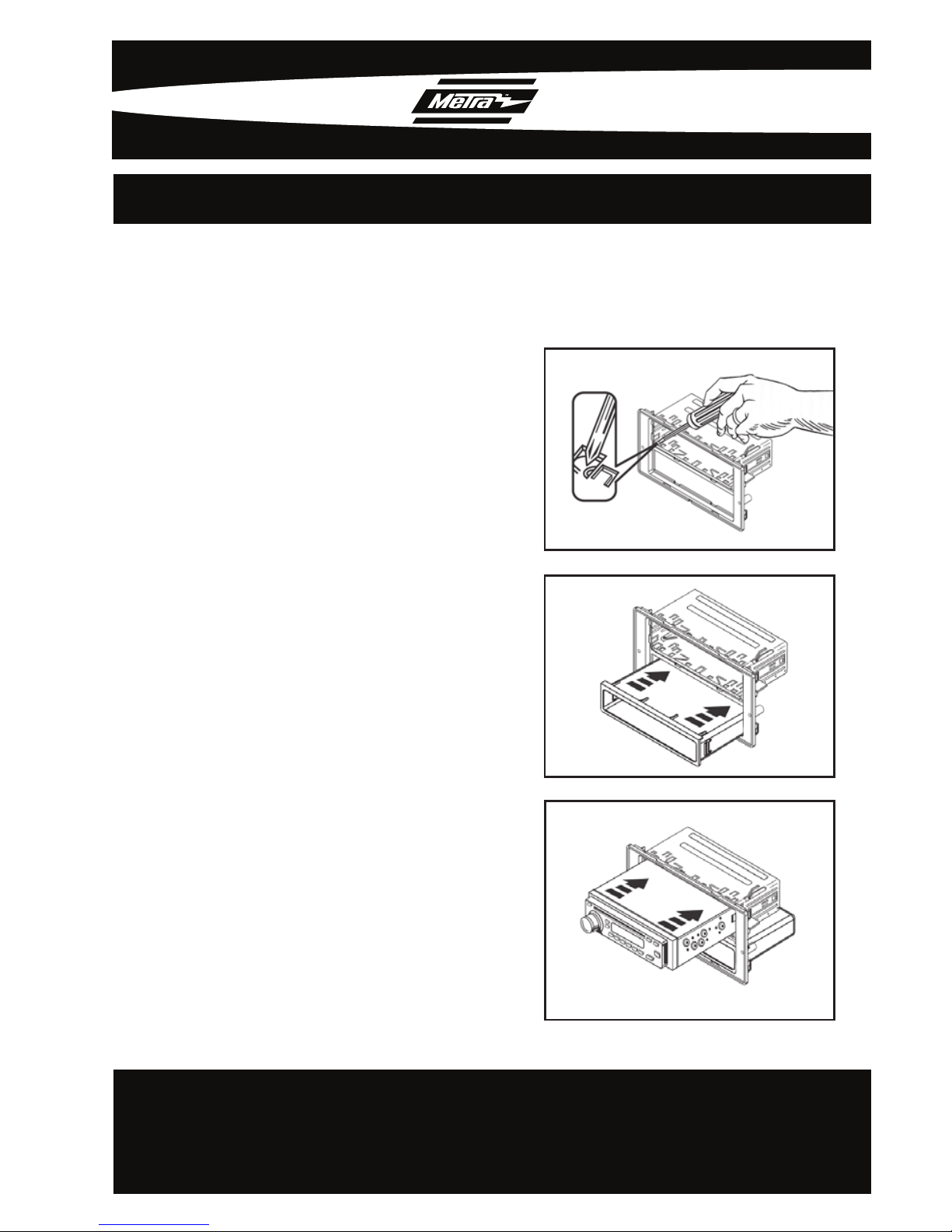

Slide the DIN cage into the Radio

Housing and secure by bending the

metal locking tabs down. (Fig. A)

Snap the pocket into the bottom

opening of the radio housing.

(Fig. B)

Slide the aftermarket head unit into

the cage and secure. (Fig. C)

Mount the radio housing assembly

into the sub dash using the supplied

#8 Phillips screws then clip the radio

housing trim panel onto the radio

housing.

99-5824CH KIT ASSEMBLY

TRANSIT CONNECT 2010-UP

ISO DIN HEAD UNIT PROVISION

Locate the factory wiring harness in

the dash. Metra recommends using

the proper mating adapter from

Metra or AXXESS. Re-connect the

negative battery terminal and test

the unit for proper operation.

Mount the ISO Brackets to the head

unit with the screws supplied with

the unit. (Fig. A)

Snap the pocket into the bottom

opening of the radio housing. (Fig. B)

Slide the head unit into the radio

opening until the side clips engage.

(Fig. C)

Snap the Trim plate into the Radio

Housing. (Fig. C)

Mount the radio housing assembly

into the sub dash using the supplied

#8 Phillips screws then clip the radio

housing trim panel onto the radio

housing.

99-5824CH KIT ASSEMBLY

TRANSIT CONNECT 2010-UP

DDIN HEAD UNIT PROVISION

Locate the factory wiring harness in

the dash. Metra recommends using

the proper mating adapter from

Metra or AXXESS. Re-connect the

negative battery terminal and test

the unit for proper operation.

Cut and remove the center bar from

the radio housing. (Fig. A)

Snap the Double DIN brackets to the

inside edge of the Radio Housing.

(Fig. B)

Slide the Double DIN head unit

or into the bracket/radio housing

assembly and secure the Double

DIN head unit to the assembly using

the screws supplied with the radio.

(Fig. C)

Mount the radio housing assembly

into the sub dash using the supplied

#8 Phillips screws then clip the radio

housing trim panel onto the radio

housing.

METRA. THE WORLD’S BEST KITS.™

1-800-221-0932 metraonline.com

INSTRUCCIONES DE INSTALACIÓN 99-5824CH

TRANSIT CONNECT

2010-UP

99-5824CH

• Accesorios para unidades centrales DIN con bolsillo

• Accesorio para unidades centrales DIN ISO con bolsillo

• Accesorio para unidades centrales DDIN

• Pintado de carbón para que coincida con la fábrica

99-5824S = Plateado

99-5824B = Negro Mate

A) Alojamiento del radio B) Panel de terminación del alojamiento del radio C) Soportes ISO D)

Placa de terminación ISO E) Bolsillo F) Soportes DDIN G) Placa de terminación DDIN

H) (2) tornillos Phillips de cabeza ovalada n.° 8 de 1½ in

ABC D E

FGH

• Destornillador Phillips • Destornillador de hoja plana • herramienta de corte

• (2) herramientas de extracción para la unidad central 86-9001 • llave de vaso

CONEXIONES DE CABLEADO Y ANTENA (se venden por separado)

• 70-5523 2010 Arnés de Ford Transit

• 40-VW10 1986-Up Adaptador de antena Euro

APPLICATIONS

Otras aplicaciones no encontradas en Norteamérica:

CARACTERÍSTICAS DEL KIT

COMPONENTES DEL KIT

TOOLS REQUIRED

Focus 2005- up

Focus C-Max 2005- up

Fiesta 2006- up

Fusion 2006- up

Galaxy 2006- up

Kuga 2008- up

S-Max 2006-up

Transit 2006-up

TABLA DE CONTENIDOS

DESMONTAJE DEL TABLERO

•TRANSIT CONNECT 2010-UP . . . . . . . . . . . . . . . . 1

MONTAJE DEL KIT

TRANSIT CONNECT 2010-UP

•Accesorio para unidades centrales DIN . . . . . . 2

•Accesorios para unidades centrales DIN ISO. . . 3

•Accesorios para unidades centrales DIN dobles . . 4

* NOTA: Consulte también las instrucciones incluidas con la radio del mer-

cado de accesorios.

CAUTION: Metra recomienda desconectar el terminal negativo de la batería

antes de comenzar cualquier instalación. Todos los accesorios, los interrup-

tores, y sobre todo de aire luces indicadoras de la bolsa debe estar conecta-

do antes de volver a conectar la batería o en bicicleta el encendido.

Conocimiento es Poder

Convierta su hobby en una carrera en Installer Institute,

el líder educativo de la industria de dispositivos

electrónicos portátiles.

Regístrese en www.installerinstitute.com o llame al

800-354-6782 para obtener más información y empiece

su nueva carrera hoy mismo.

Metra recomienda MECP certificados

técnicos

INSTALLATION INSTRUCTIONS FOR PART 99-5824CH

TRANSIT CONNECT 2010-UP

99-5824CH DESMONTAJE DEL TABLERO

Inserte la herramienta 86-9001 de

Metra en las ranuras de la unidad

central de fábrica y jale la unidad

hacia afuera. (Fig. A)

Retire (2) tornillos de 7 mm del

subtablero. (Fig. B)

Desconecte el cableado.

Continuar hasta el montaje del kit ..........

99-5824CH MONTAJE DEL KIT

TRANSIT CONNECT 2010-UP

ACCESORIO PARA UNIDADES CENTRALES DIN

Ubique el arnés del cableado

de fábrica en el tablero. Metra

recomienda usar el adaptador de

acoplamiento adecuado de Metra

o AXXESS. Vuelva a conectar el

terminal negativo de la batería y

pruebe la unidad para vericar que

funcione correctamente.

Deslice la caja DIN en el alojamiento

del radio y sujétela doblando las

lengüetas de cierre de metal hacia

abajo. (Fig. A)

Coloque a presión el bolsillo en la

abertura inferior del alojamiento del

radio. (Fig. B)

Deslice la unidad central de posventa

en la caja y sujétela. (Fig. C)

Monte el conjunto del alojamiento

del radio en el subtablero usando los

tornillos Phillips n.° 8 suministrados

y luego enganche el panel de

terminación del alojamiento del radio

en el alojamiento del radio.
