Metra Electronics 99-7314 Bedienungsanleitung

REV. 8/14/2015 INST99-7314

Installation instructions for part 99-7314

CAUTION!

Metra recommends disconnecting the negative bat

tery terminal before beginning any installation, unless the vehicle

manufacturer recommends against so. Please check with your local

Dealership for more information. All accessories, switches, climate

controls panels, and especially air bag indicator lights must be con

nected before reconnecting the battery or cycling the ignition. Also,

do not remove the factory radio with the key in the on position, or the

vehicle running. It would be best to remove the key from the ignition

and then wait a few seconds before removing the factory radio.

• ISO DIN radio provision with pocket

A) Radio housing

KIT FEATURES

KIT COMPONENTS

WIRING & ANTENNA CONNECTIONS (sold separately)

Wiring Harness: • 70-7301

Antenna Adapter: • Not required

Phillips screwdriver

TOOLS REQUIRED

Kia Optima 2001-2006.5

99-7314

Dash Disassembly ................................................. 2

Kit Assembly

–ISO DIN radio provision with pocket...................... 3

Table of Contents

99-7314

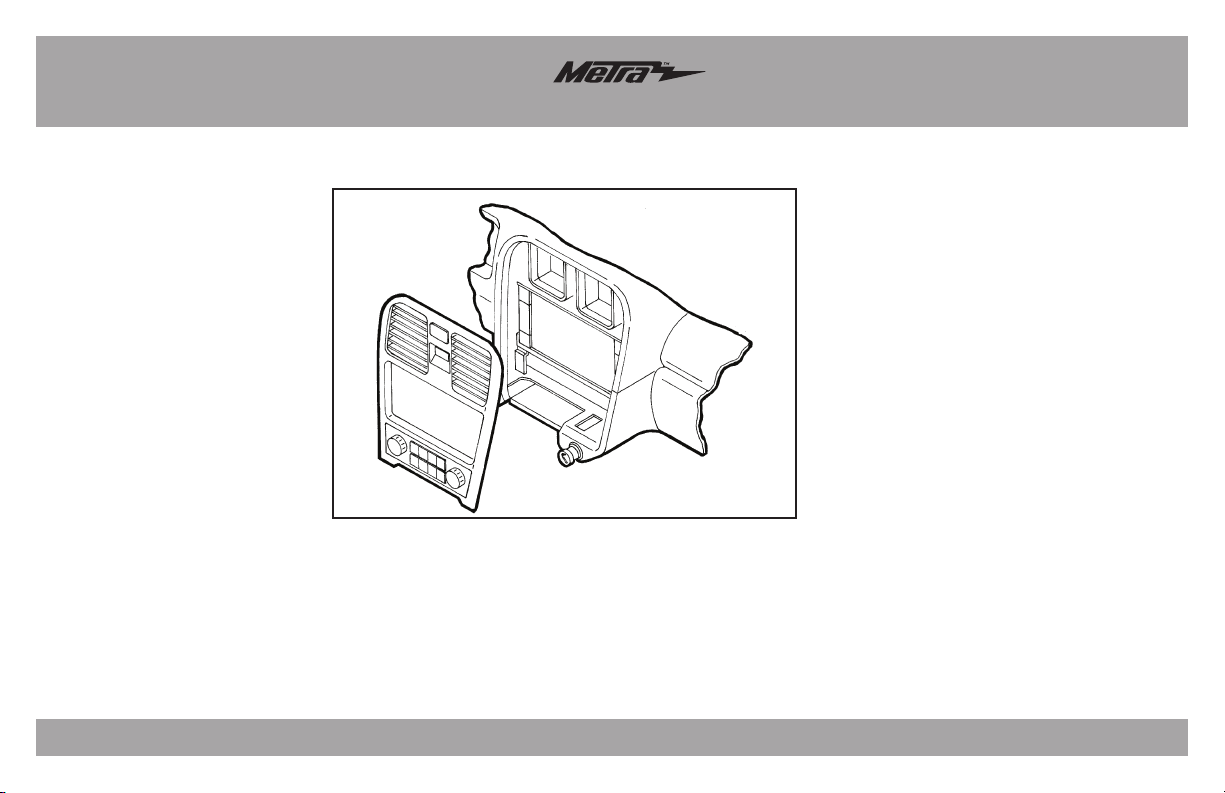

1. Unclip the dash trim bezel.

2. Disconnect the clock and climate

control wiring, then remove the

bezel.

3. Remove (4) Phillips screws

securing the factory radio, then

unplug and remove the radio.

Continue to kit assembly

Dash Disassembly

(Figure A)

99-7314

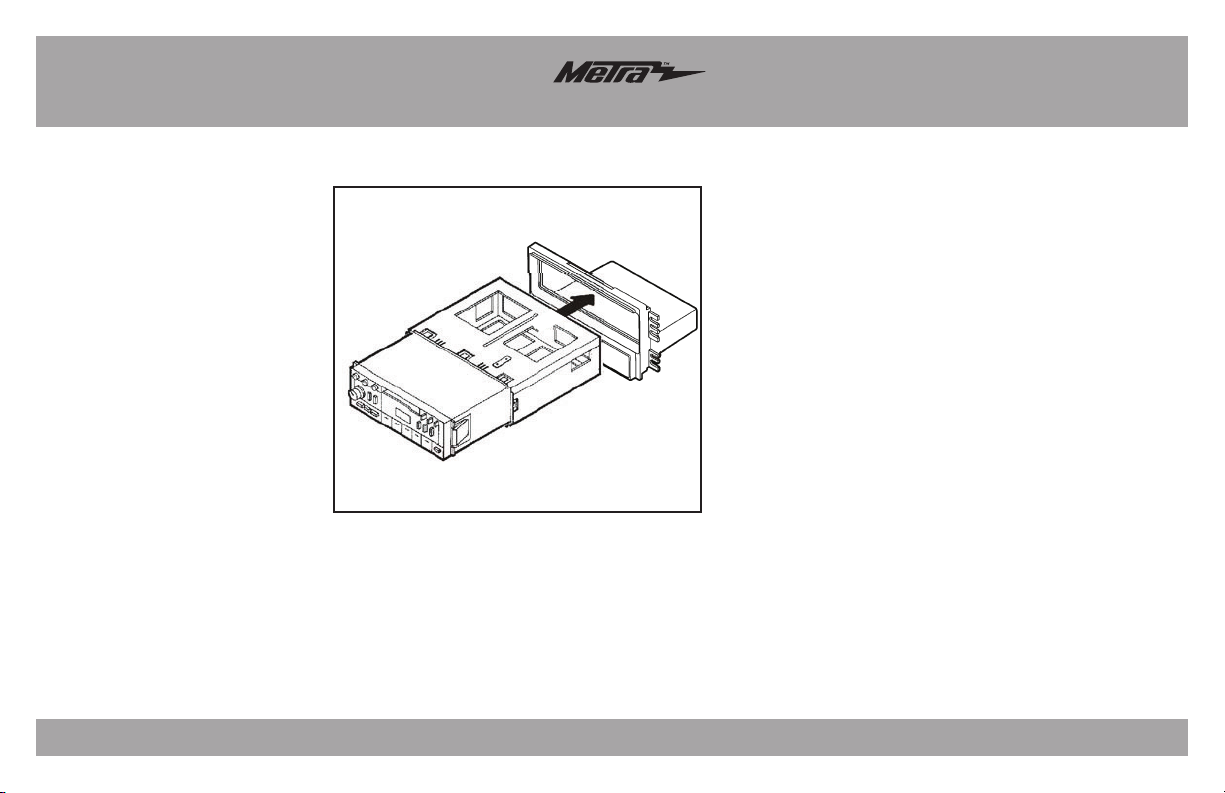

Kit Assembly

(Figure A)

DIN radio provision with pocket

1. Remove the metal DIN sleeve from

the aftermarket radio.

2. Slide the sleeve into the radio

housing and secure by bending the

metal locking tabs down. (Figure A)

3. Slide the radio back into the sleeve

until it clicks in. (Figure A)

4. Locate the factory wiring harness

and antenna connector in the

dash. Metra recommends using

the proper mating adapter from

Metra or AXXESS. Re-connect the

negative battery terminal and test

the radio for proper operation.

5. Reassemble the dash in reverse

order of disassembly.

REV. 8/14/2015 INST99-7314

KNOWLEDGE IS POWER

Enhance your installation and fabrication skills by

enrolling in the most recognized and respected

mobile electronics school in our industry.

Log onto www.installerinstitute.com or call

800-354-6782 for more information and take steps

toward a better tomorrow.

Metra recommends MECP

certified technicians

Installation instructions for part 99-7314

IMPORTANT

If you are having difficulties with the

installation of this product, please call our

Tech Support line at 1-800-253-TECH.

Before doing so, look over the instructions a

second time, and make sure the installation

was performed exactly as the instructions

are stated. Please have the vehicle apart

and ready to perform troubleshooting steps

before calling.

REV. 8/14/2015 INST99-7314

Instrucciones de instalación para la pieza 99-7314

¡PRECAUCIÓN!

Meta recomienda desconectar la terminal negativa

de la batería antes de iniciar cualquier instalación, a menos que el

fabricante del vehículo recomiende lo contrario. Verifique con su

concesionario local si existe más información. Todos los accesorios,

interruptores, paneles de controles de clima y especialmente las lu-

ces del indicador de las bolsas de aire deben estar conectados antes

de reconectar la batería o ciclar la ignición. Además, no quite el radio

de fábrica con la llave en la posición de encendido ni con el vehículo

funcionando. Sería mejor retirar la llave de la ignición y esperar unos

cuantos segundos antes de quitar el radio de fábrica.

• ISO DIN radio provision with pocket

A) Carcasa del radio

CARACTERÍSTICAS DEL KIT

COMPONENTES DEL KIT

CABLEADO Y CONEXIONES DE ANTENA (se venden por separado)

Arnés de cableado: • 70-7301

Adaptador de antena: • No se requiere

Destornillador Phillips

HERRAMIENTAS REQUERIDAS

Kia Optima 2001-2006.5

99-7314

Desmontaje Dash................................................... 2

Ensamble del kit

–Provisión de radio ISO DIN con cavidad.................. 3

Indice

99-7314

1. Desenganche el bisel de la

moldura del tablero.

2. Desconecte el cableado del reloj y

del control del clima, luego quite el

bisil.

3. Quite los (4) tornillos Phillips que

sujetan del radio de mercado

secundario, y luego desconecte y

quite del radio.

Continúe con el ensamble del kit

Desmontaje Dash

(Figura A)

99-7314

Ensamble del kit

(Figura A)

Provisión de radio ISO DIN con cavidad

1. Quite la m anga de metal DIN y

el anillo de moldura del radio de

mercado secundario.

2. Deslice la manga en la carcasa

del radio y sujétela doblando

hacia abajo las pestañas de metal.

(Figura A)

Deslice el radio de nuevo en la

manga hasta que haga clic. (Figura A)

4. Localice el arnés de cableado de

fábrica y el conector de la antena

en el tablero. Metra recomienda

que use adaptadores adecuados

de acoplamiento de Metra y/o

de AXXESS. Vuelva a conectar la

terminal negativa de la batería y

pruebe el radio para verificar que

funcione correctamente.

5. Vuelva a armar el tablero al revés

de como lo desarmó.

REV. 8/14/2015 INST99-7314

Instrucciones de instalación para la pieza 99-7314

IMPORTANTE

Si tiene dificultades con la instalación

de este producto, llame a nuestra línea

de soporte técnico al 1-800-253-TECH.

Antes de hacerlo, revise las instrucciones

por segunda vez y asegúrese de que la

instalación se haya realizado exactamente

como se indica en las instrucciones. Por

favor tenga el vehículo desarmado y listo

para ejecutar los pasos de resolución de

problemas antes de llamar.

KNOWLEDGE IS POWER

Enhance your installation and fabrication skills by

enrolling in the most recognized and respected

mobile electronics school in our industry.

Log onto www.installerinstitute.com or call

800-354-6782 for more information and take steps

toward a better tomorrow.

Metra recomienda técnicos

con certificación del Programa

de Certificación en Electrónica

Móvil (Mobile Electronics

Certification Program, MECP).

EL CONOCIMIENTO ES PODER

Mejore sus habilidades de instalación y

fabricación inscribiéndose en la escuela de

dispositivos electrónicos móviles más reconocida

y respetada de nuestra industria. Regístrese en

www.installerinstitute.com o llame al

800-354-6782 para obtener más información y

avance hacia un futuro mejor.
