Midea MVC-V12K-GR Bedienungsanleitung
PEMBERSIH VAKUM
PANDUAN PENGGUNA
No. Model: MVC-V12K-GR
SILA BACA ARAHAN-ARAHAN KESELAMATAN SEBELUM PENGGUNAAN
DAN SIMPAN DENGAN BAIK UNTUK RUJUKAN KELAK.
STRUKTUR PRODUK
1
Alat berus
9
Butang kuasa
2
Tiub penyambung plastik
10
Hos
3
Bekas debu
11
Butang peranti penggulung
4
Hos penyambung
12
Pemegang dan bekas debu
5
Berus mampatan
13
6
Butang pembuka
7
Roda belakang
8
Getah roda belakang
12
5
2
7
8
6
11
10
4
9
3
1
CARA-CARA PENGGUNAAN
Pemasangan sebelum penggunaan

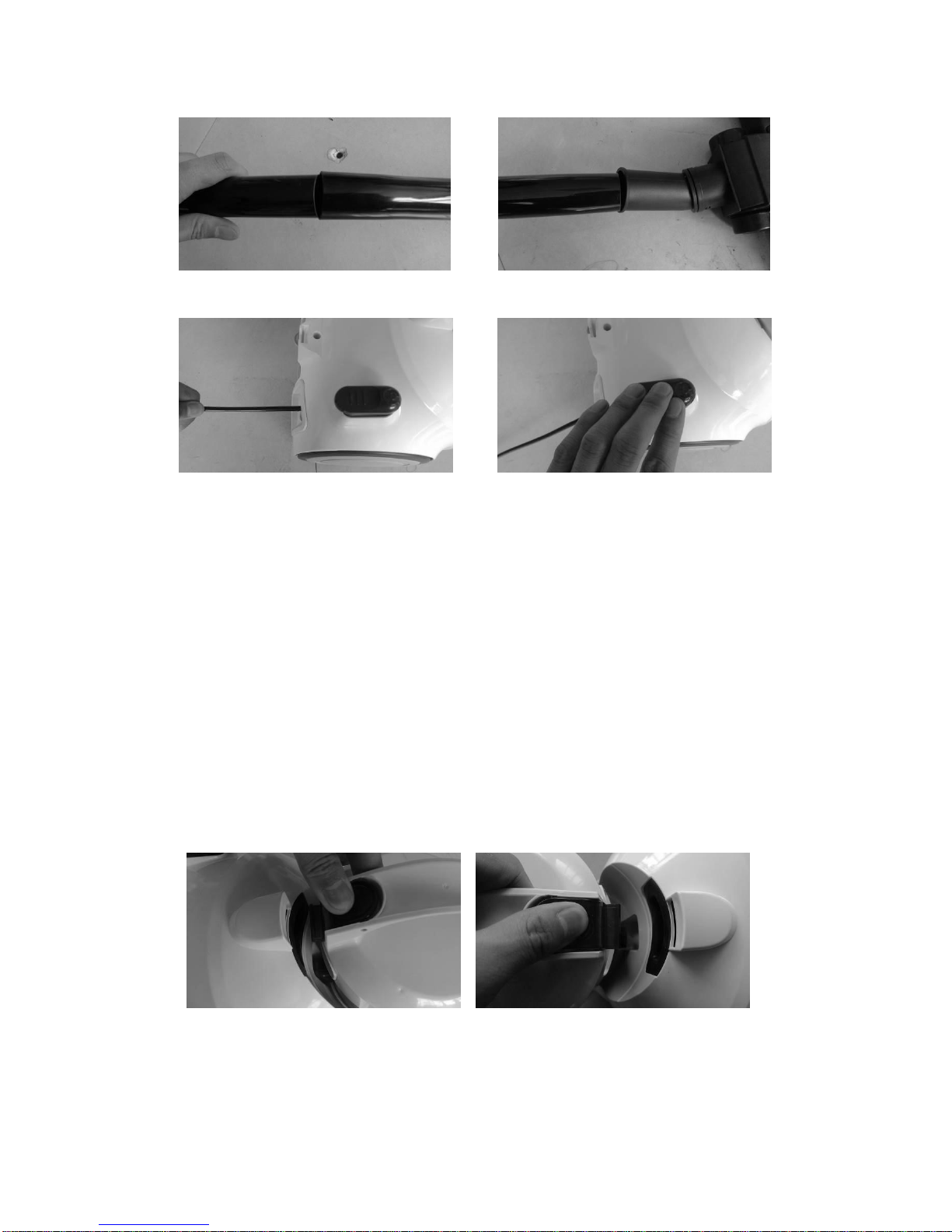

Gambarajah 1 menunjukkan cara menyambungkan hos dengan pembersih vakum:
Letakkan penyambung hos di hadapan pembersih vakum. Lepas itu dimasukkan ke
dalam lubang inlet dan putar ke kanan. Jika hendak tanggalkannya, anda boleh putar
penyambung hos ke kiri dan ditarik keluar.
Gambarajah 2 menunjukkan cara menyambungkan hos dengan tiub penyambung
plastik:
Pegang penyambung hos yang lentur dan dimasukkan ke dalam lubang tiub yang
lebih besar.
Gambarajah 3 menunjukkan cara melaraskan tiub penyambung plastik.
Masukkan tiub ke dalam lubang tiub lain yang lebih besar.
Gambarajah 4 menunjukkan cara menyambungkan tiub dengan alat berus:
Masukkan tiub plastik ke dalam lubang berus dan putar bagi mengetatkannya.
Gambarajah 5 menunjukkan cara memeriksa penggulungan kord kuasa:
Anda boleh tarik keluar kord kuasa dari mesin dan berhenti apabila kelihaatan tanda
kuning. Pastikan tanda merah tidak ditarik keluar. Apabila tamatnya kerja
pembersihan, padamkan kuasa dan tanggalkan plag dari soket, lepas itu tekan butang
peranti penggulung sehingga kord kuasa digulung ke dalam mesin dengan
sepenuhnya.
Gambarajah 6 menunjukkan butang kuasa.
Pasangkan plag pada soket, tekan butang kuasa untuk mengawal mesin ini melakukan
kerja pembersihan.
Gambarajah 1 Gambarajah 2
Gambarajah 3 Gambarajah 4
Gambarajah 5 Gambarajah 6
PEMBERSIHAN BEKAS DEBU
Langkah-langkah membersihkan bekas debu:
1.Seperti ditunjukkan dalam Gambarajah 7, pegang pemegang dan bekas debu, tekan
butang pembuka.
2. Seperti ditunjukkan dalam Gambarajah 8, keluarkan bekas debu dari mesin.
3. Seperti ditunjukkan dalam Gambarajah 9, letakkan bekas debu di atas tong sampah,
tekan butang pembuka untuk membuka bahagian bawah bekas debu, kotoran dan
habuk akan jatuh ke dalam tong sampah dengan sendiri.
4. Seperti ditunjukkan dalam Gambarajah 10, tutup bekas debu yang telah dibersih
untuk penggunaan seterusnya.
5.Jika habuk di dalam bekas melebihi tanda MAX, dan terasa kuasa sedut semakin
menurun, sila padamkan kuasa dan memusing tombol pembersihan kendiri untuk
lebih daripada 2 kitaran, anda akan dapati kuasa sedut kembali ke paras awalnya.
Gambarajah 7 Gambarajah 8
Gambarajah 9 Gambarajah 10
Alat-alat tambahan
Cara-cara penggunaan alat-alat tambahan:
1. Seperti ditunjukkan dalam Gambarajah 11, anda boleh gunakan berus mampatan
untuk membersihkan bahagian sudut dan celah yang sempit.
2. Seperti ditunjukkan dalam Gambarajah 12, buka bahagian berus mampatan dengan
bulu seperti tanda anak panah padanya untuk menyedut debu pada sofa, langsir dan
habuk pada alat hiasan.
3. Seperti ditunjukkan dalam Gambarajah 13, pijak pedal alat berus untuk
mengeluarkan bulu bagi membersihkan lantai.
4. Seperti ditunjukkan dalam Gambarajah 14, pijak pedal alat berus sekali lagi untuk
memasukkan bulunya bagi membersihkan permaidani.
Gambarajah 11 Gambarajah 12
Gambarajah 13 Gambarajah 14
PENYELENGGARAAN
Cara-cara penyelenggaraan
1. Penapis perlu dibersih sebanyak dua kali setiap tahun. Tibanya masa untuk mencuci
apabila jelas kelihatan kotoran terlekat pada penapis.
2. Anda mesti pasang semula penapis dengan baik sebelum mesin ini digunakan
semula.
3. Penapis tidak boleh dicuci dengan mesin basuh atau dikeringkan dengan alat
pengering.
4. Kuasa sedut akan menurun dan motor akan rosak jika penapis digunakan dalam
keadaan basah.
5. Langkah-langkah penyelenggaraan

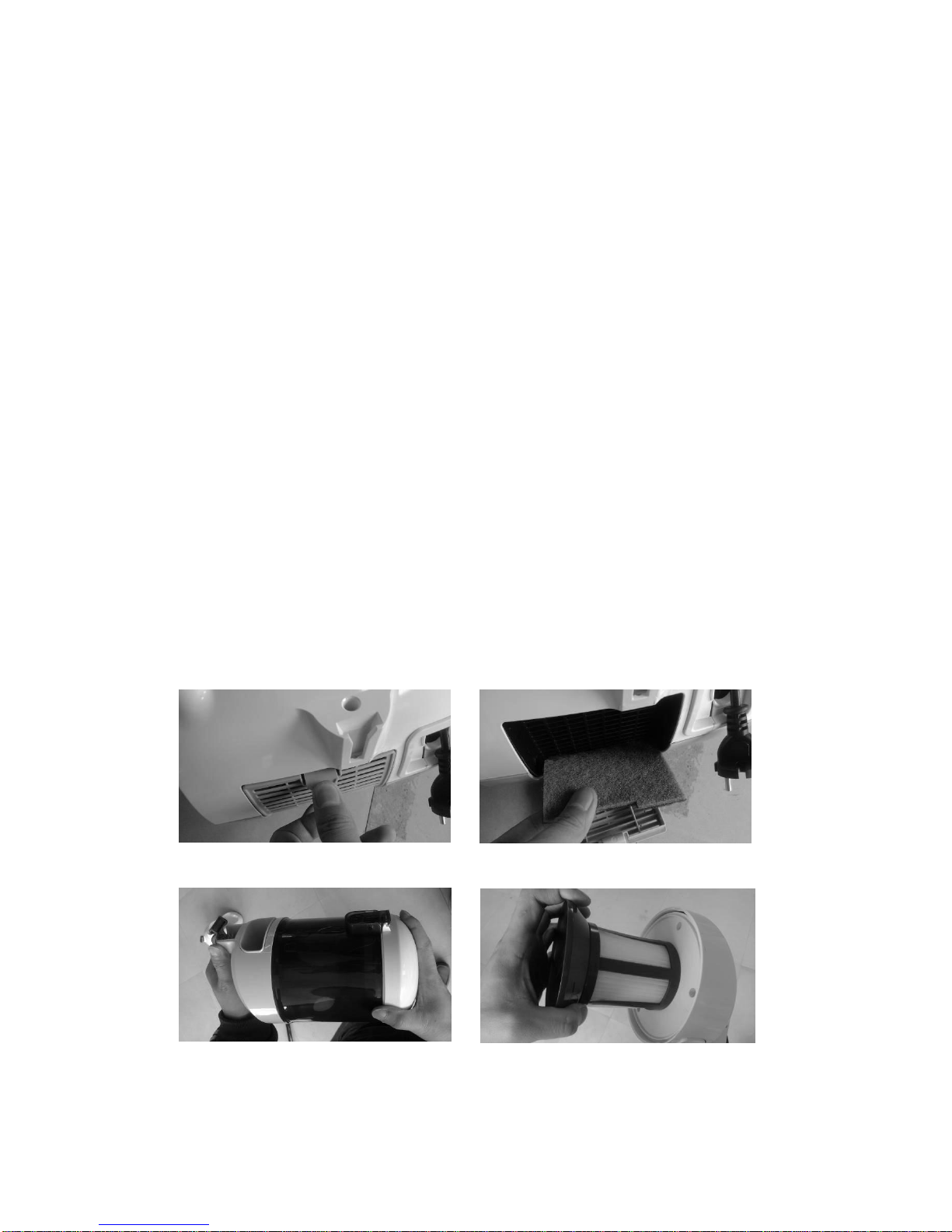

1) Seperti ditunjukkan dalam Gambarajah 15, tekan kancing outlet untuk membuka
penutup outlet.
2) Seperti ditunjukkan dalam Gambarajah 16, keluarkan penapis outlet.
3) Seperti ditunjukkan dalam Gambarajah 17, putar penutup HEPA untuk
mengasingkannya dari penutup bekas.
4) Seperti ditunjukkan dalam Gambarajah 18, tanggalkan penutup HEPA.
5) Seperti ditunjukkan dalam Gambarajah 19, keluarkan HEPA dan dicuci.
6) Cuci penutup HEPA, pasangan HEPA, span outlet dan bekas debu di dalam air
yang tanpa bahan pencuci, lepas itu dikeringkan sebelum penggunaan.
7) Pasangkan pasangan HEPA pada penutup bekas dan pastikan tiga kiub utama
perlu disisip ke dalam alur bekas debu.
8) Putar pasangan HEPA mengikut tanda arah pada penutup bekas.
9) Pasangkan penutup bekas dan bekas debu mengikut tanda di luar.
10) Masukkan bekas debu ke dalam mesin. Dalam proses ini, anda harus
memastikan bekas berada dalam kedudukan yang betul, kemudiannya tekan
pemegang bekas debu. Jika kedengaran bunyi berketak maka bermaksud ia telah
dipasang dengan kemas.
Gambarajah 15 Gambarajah 16
Gambarajah 17 Gambarajah 18
Gambarajah 19
KAEDAH PELUPUSAN PRODUK INI YANG BETUL
Tanda ini menunjukkan produk ini tidak boleh dilupuskan bersama sisa
buangan isi rumah yang lain di semua negara EU. Untuk mengelakkan
kemudaratan yang mungkin berlaku terhadap alam sekitar atau kesihatan
manusia akibat pelupusan sisa yang tidak terkawal, mengitar semula
perkakas ini secara bertanggungjawab untuk menggalakkan penggunaan
semula sumber bahan yang mampan. Untuk memulangkan perkakas
terpakai anda, sila gunakan sistem pemulangan dan pengumpulan atau
hubungi peruncit di mana produk ini dibeli. Mereka boleh mengutip produk
ini untuk dikitar semula secara selamat dan mesra alam.
VACUUM CLEANER
INSTRUCTION MANUAL
Model No.: MVC-V12K-GR
PLEASE READ THE MANUAL CAREFULLY BEFORE
USING AND KEEP IT PROPERLY FOR FUTURE USE
STRUCTURE OF THE PRODUCT
1
Brush tool
9
Power button
2
Extending plastic tube
10
Hose
3
Dust chamber
11
Winding device button
4
Hose connector
12
Dust chamber and handle
5
Compressed brush
13
6
Release button
7
Back wheel
8
Back wheel rubber
12
5
2
7
8
6
11
10
4
9
3
1
