MIMAKI UCJV300 Kurzanleitung

D203231-10-10082017

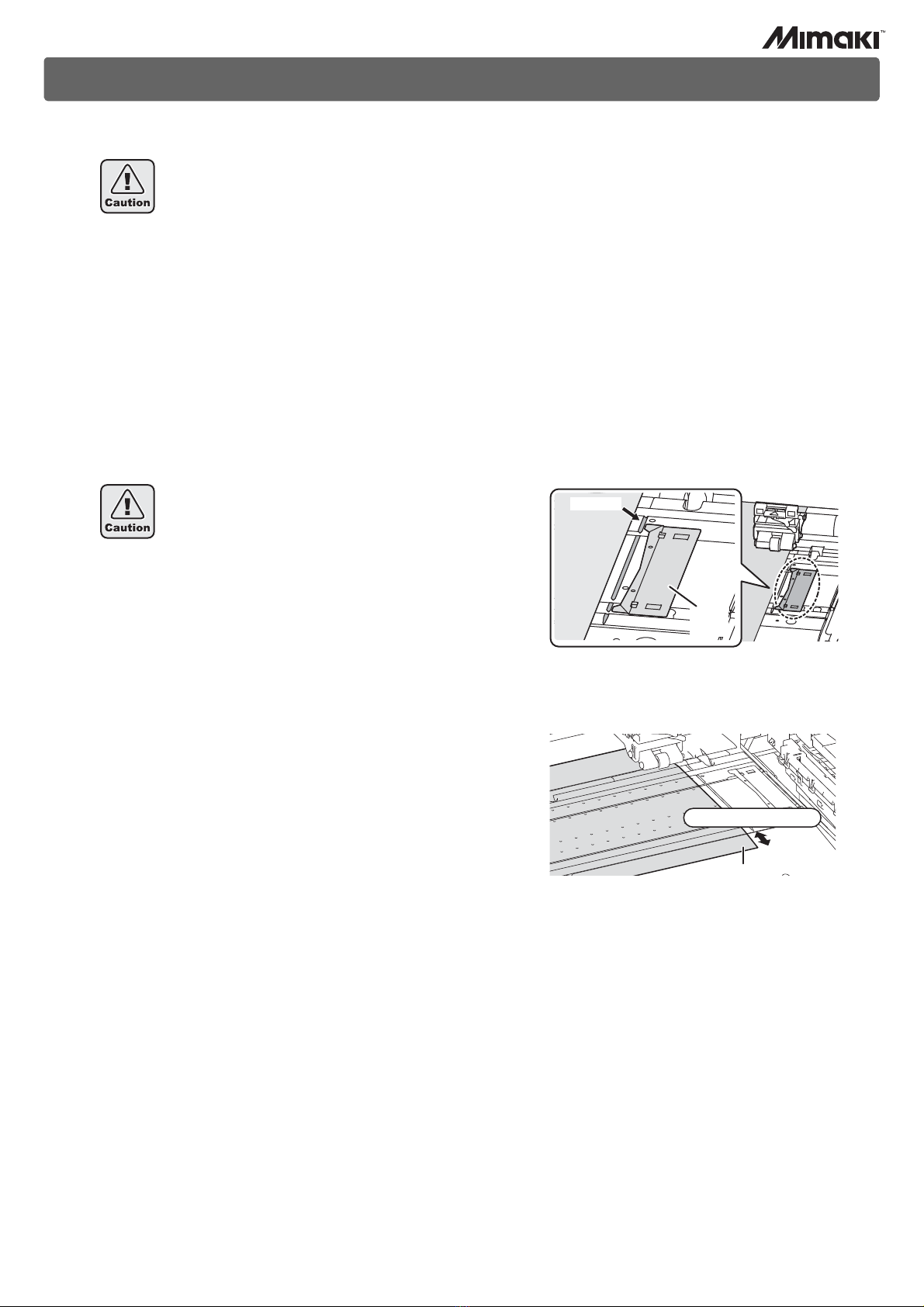

メディアセット時の注意事項

取扱説明書の第 2章「メディアをセットする」でロールメディアまたはリーフメディアをセットする際の注意を以下

に示します。

本紙をお読みになり、十分理解してから、正しくメディアをセットしてください。

(1) メディアが斜行しないようにセットしてください。

⇒ロールメディアをセットする：取扱説明書第2章

軽くロックがかかる位置まで、ロールメディアを静かに引き出します。

その位置で、メディアを均等に引き出すようメディアの数箇所を軽く引っ張ります。

このとき、ロックが解除されないようにしてください。

確認後、クランプレバーを下げます。

(2) メディア押さえの位置を確認してください。

⇒ロールメディアをセットする：取扱説明書第2章

リーフメディアをセットする：取扱説明書第2章

正しくセットされると、右側のメディア押さえは下図の位置となります。

•メディアのセットに誤りがある場合、ヘッド破損の原因になります。

•メディアをセットするときは、プラテン上の溝

にメディア右端を合わせるようにしてセットして

ください。メディアを溝よりも右側にセットす

ると、メディアが斜行した場合、メディアが浮き

上がりヘッドを破損する原因となります。

•メディアが規定位置より左右に寄っていると、メディア検出後、エラーメッセージ “メディア

イチミギスギマス ”を表示してお知らせします。メディアをセットし直してください。

•メディアは、アフターカバーの黒い部分に 40mm

程度出した状態でセットしてください。これより

短いと、メディア検出ができない場合があります。

•

メディア

押さえ

スリット

ライン

40mm 程度

メディア

FW: 1.0

D203231-10-10082017

Note for Media Setting

Note for setting roll media or leaf media on “Setting a media” in Operation Manual Chapter 2 is described below.

Read this note and fully understand, and then set media correctly.

(1) Set media so as not to tilt.

⇒Roll media : Operation Manual Chapter 2

Pull a roll media out softly until the media is locked lightly.

On the locked position, pull some places of the media lightly and pull it out evenly.

When pulling the media, do not unlock.

After checking, push the clamp lever down.

(2) Check the position of media press.

⇒Roll media : Operation Manual Chapter 2

Leaf media : Operation Manual Chapter 2

When the media is correctly set, the media press on the right is set as the figure below.

• Wrong setting of media could break the head.

• When installing the media, align the media’s right

edge with the groove in the platen. Placing the

media rightward of the groove will make it rise up

if it moves obliquely, and this could cause damage

to the head.

• If a media is misaligned to the right/left from the fixed position, an error message “MEDIA SET

POSITION R” is displayed. Set the media again.

• The media must lie on the black part of the "after

cover", with at least 40 mm of the media lying off

the edge of the black part. If it is shorter than that,

it may not be able to perform the media detection.

•

Media

Slit line

Media

Press

Approximately 40mm

Media

FW: 1.0
