Movement BOLT PLATE LOADED PULL DOWN Bedienungsanleitung
MANUAL DO USUÁRIO
LEIA ATENTAMENTE ESTE MANUAL ANTES DE UTILIZAR ESTE EQUIPAMENTO.
GUARDE ESTE MANUAL PARA CONSULTA E REFERÊNCIA FUTURA.
PUXADA ALTA
PULL DOWN
bol
t
PLATE LOADED
INTRODUÇÃO
Com o objetivo de oferecer produtos, serviços e soluções inovadoras que atendam à necessidade de lazer, bem-estar e conforto, despertando as pessoas
para uma vida mais prazerosa e saudável, a Brudden Equipamentos Ltda. criou a marca MOVEMENT.
Fundada para desenvolver e produzir equipamentos de ginástica, a Movement logo se destacou no mercado brasileiro pela tradição em praticidade e
durabilidade, que faz da Brudden ícone em qualidade nos mercados em que atua.
Com alto investimento em pesquisa e desenvolvimento junto à instituições de renome, como a Escola de Educação Física e Esportes da Universidade de
São Paulo - EEFE/USP, a Movement promove a melhoria da qualidade de vida aos mais diferentes perfis e hábitos, com a presença marcante em
Residência, Condomínios, Academias, Clubes, Hotéis, Clínicas, Empresas e Organizações.
A qualidade em equipamentos se estende aos serviços prestados por sua ampla rede de atendimento e Pontos Autorizados, espalhados por todo
território nacional.
Trazendo a Movement sempre próxima a você e sua família em prol de uma vida mais saudável, rentável aos investidores e prazerosa e saudável a quem
treina em um dos nossos equipamentos.
Acesse nosso site, registre seu produto e saiba mais sobre o que nossa empresa oferece para melhorar a qualidade da sua vida.
SEJA BEM VINDO À MOVEMENT!
Parabéns, agora você faz parte do universo MOVEMENT!
Para confirmar a Garantia MOVEMENT, registre seu equipamento no site www.movement.com.br/garantia.
O cadastro é gratuito, prático e rápido. Ele permitirá uma maior cobertura do seu investimento, facilitando nossa comunicação e agilizando eventuais
pedidos de serviços ou assistência técnica.
De acordo com o manual de instruções, a ausência do cadastro prejudicará seu direito de garantia. Para mais informações, consulte a página de
GARANTIA deste manual.
2
INFORMAÇÕES IMPORTANTES SOBRE SEGURANÇA
INFORMAÇÕES IMPORTANTES SOBRE SEGURANÇA
ANTES DE INICIAR QUALQUER PROGRAMA DE ATIVIDADE FÍSICA PARA REALIZAÇÃO DE EXAMES, QUE DETERMINARÃO SE HÁ ALGUMA CONTRACONSULTE UM MÉDICO
INDICAÇÃO PARA A PRÁTICA DE EXERCÍCIOS FÍSICOS, SÓ ASSIM VOCÊ SE EXERCITARÁ COM MAIOR SEGURANÇA.
Ao utilizar os equipamentos da linha BOLT, é necessário tomar algumas precauções básicas para garantir sua segurança e a de terceiros.
LEIA todas as instruções antes de utilizar o equipamento.
NUNCA deixe crianças brincarem no equipamento.
Não deixe, próximas aos equipamento, crianças ou pessoas não familiarizadas com seu funcionamento durante a realização de exercícios.
MANTENHA SEMPRE as mãos longe das roldanas e partes móveis.
FAÇA a entrada ou saída do equipamento com cuidado, evitando possíveis acidentes.
Se sentir náuseas, falta de ar, dor de cabeça tremor ou dores no peito, PARE imediatamente o uso do equipamento e procure ajuda médica.
NÃO utilize este equipamento sob efeito de analgésicos, sedativos, estimulantes ou qualquer substância que altere suas faculdades sensoras, motoras e de julgamento
tempo- espacial.
NÃO faça exercícios descalço, com calçados de salto ou solado escorregadio.
Utilize um calçado adequado para esportes.
MANTENHA o piso no entorno dos aparelhos sempre seco e limpo, evitando possíveis escorregões e tombos.
NÃO exagere na execução dos exercícios.
O excesso não trará vantagens e poderá causar lesões.
NUNCA proceda ou implante modificações/adaptações nos dispositivos e partes do aparelho.
O descumprimento destas determinações poderá resultar em lesões ao usuário e a perda da garantia das peças.
MANTENHA qualquer peça de vestuário solta ou longa, bem como cadarços de calçados e cordames de qualquer tipo, em uso ou não, afastados das partes móveis do
equipamento.
USE o equipamento somente como é recomendado pelo manual do fabricante.
3
PUXADA ALTA
PULLDOWN

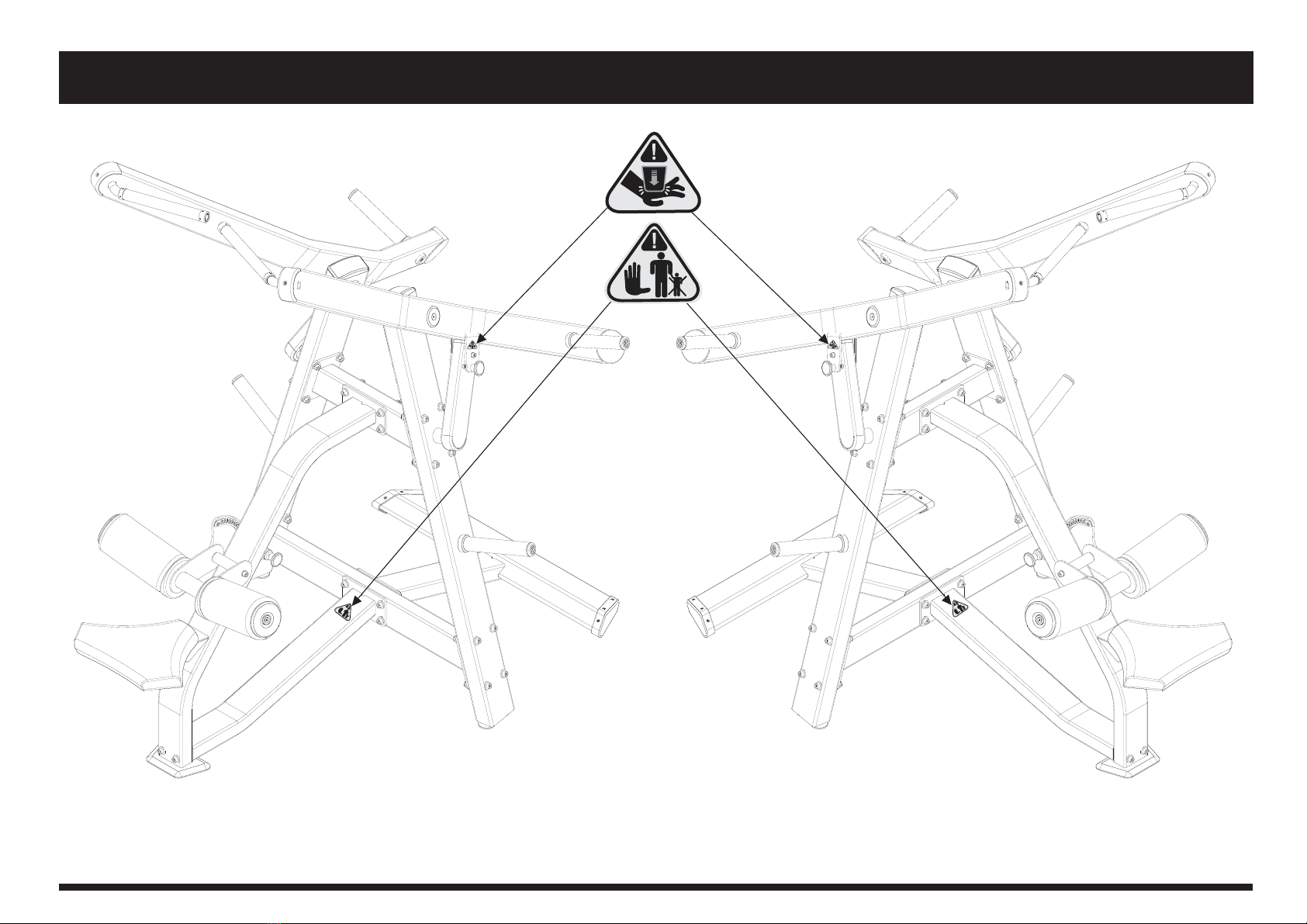

ALERTAS
Os adesivos em forma de Triângulo, na cor amarela,
indica relativo risco ao usuário, caso as instruções
não sejam seguidas.
EQUIPAMENTO NÃO DESENVOLVIDO PARA
CRIANÇAS. MANTENHA CRIANÇAS LONGE
DO EQUIPAMENTO.
RISCO DE ACIDENTES.
CUIDADO!
INSTRUÇÕES
CUIDADO!
NÃO COLOCAR .OS MEMBROS NO EQUIPAMENTO
RISCO DE ESMAGAMENTO.
INFORMAÇÕES DO EQUIPAMENTO
No equipamento, você encontra informações relativas ao
modelo como: posições de uso inicial e final, regulagens,
grupos musculares abrangidos no exercício e informações
do equipamento.
4
POSIÇÃO INICIAL
POSIÇÃO FINAL
INFORMAÇÕES
MÚSCULOS TRABALHADOS
NOME DO EQUIPAMENTO
INSTRUÇÕES
5

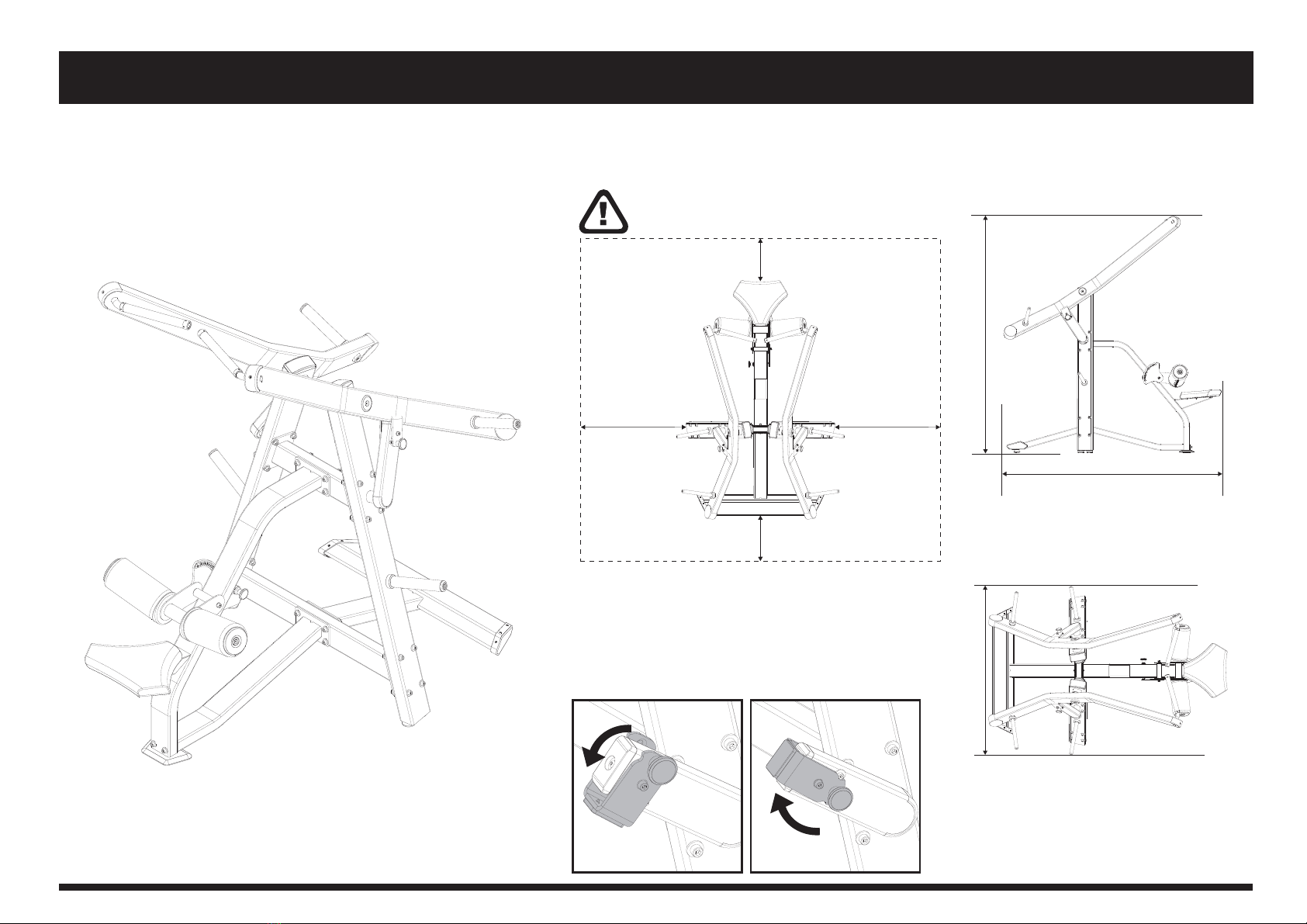

INFORMAÇÕES SOBRE O EQUIPAMENTO
PUXADA ALTA
PULL DOWN
10 m0c
1m
50cm 1/2m
50cm 1/2m
Laterais: 1/2m (50cm)
Pontos de movimento: 1m (100cm)
Recomendamos que em torno do aparelho
sejam respeitadas as seguintes medidas:
ÁREA MÍNIMA PARA MONTAGEM
1870 mm
1300 mm
1610 mm
- CARGA MÁXIMA para uso 8X25 kg: (4X25 cada braço)
- Peso do EQUIPAMENTO: 130 kg
6
10 m0c
1m
Ponto de regulagem

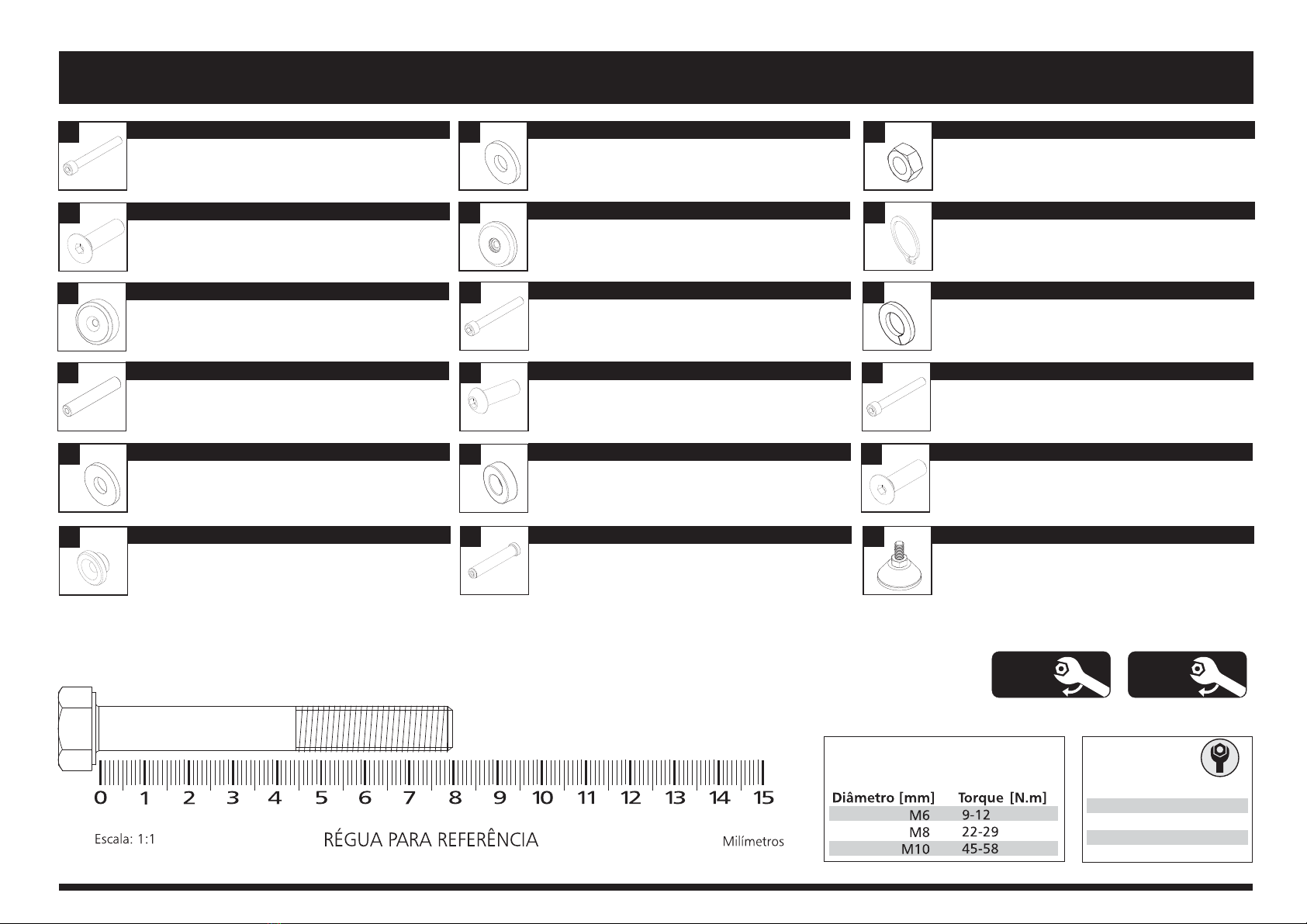

LISTA DE PEÇAS
M10 X 80
TABELA DE ESPECIFICAÇÃO DE
TORQUE DE APERTO DOS PARAFUSOS
Parafuso Cab. Cil. Sext. Int
M10X80
Qtd
26pç
1NOME Arruela lisa
M10
Qtd
34pç
2NOME Porca Sextavada Inserto
M10
Qtd
24pç
3NOME
QUADRO DE
FERRAMENTAS
Allen 6 mm
Chave Fixa 17 mm
Trava Rosca Torque médio
Allen 8 mm
d a r o a p e r t o
total nos parafusos
50%
Não dar o aperto
total nos parafusos
100%
Alicate para anel elástico
7
Parafuso Cab. Chat. Sext. Int.
M10X20
Qtd
4pç
4NOME Tampão Qtd
2pç
5NOME Anel de retenção Qtd
2pç
6NOME
Parafuso Cab. Cil. Sext. Int
M8X25
Qtd
4pç
12 NOME
Arruela lisa
M8
Qtd
10pç
13 NOME
Batente de borracha Qtd
4pç
14 NOME Parafuso Cab. Chat. Sext. Int.
M8X30
Qtd
4pç
15 NOME
Bucha do adaptador Qtd
4pç
16 NOME Adaptador olímpico Qtd
4pç
17 NOME
Tampão Qtd
2pç
7NOME Parafuso Cab. Cil. Sext. Int
M10X25
Qtd
2pç
8NOME Arruela de pressão
M10
Qtd
2pç
9NOME
Eixo Qtd
1pç
10 NOME Parafuso Cab. Aba. Sext. Int
M8X25
Qtd
4pç
11 NOME
Pés niveladores Qtd
4pç
18 NOME

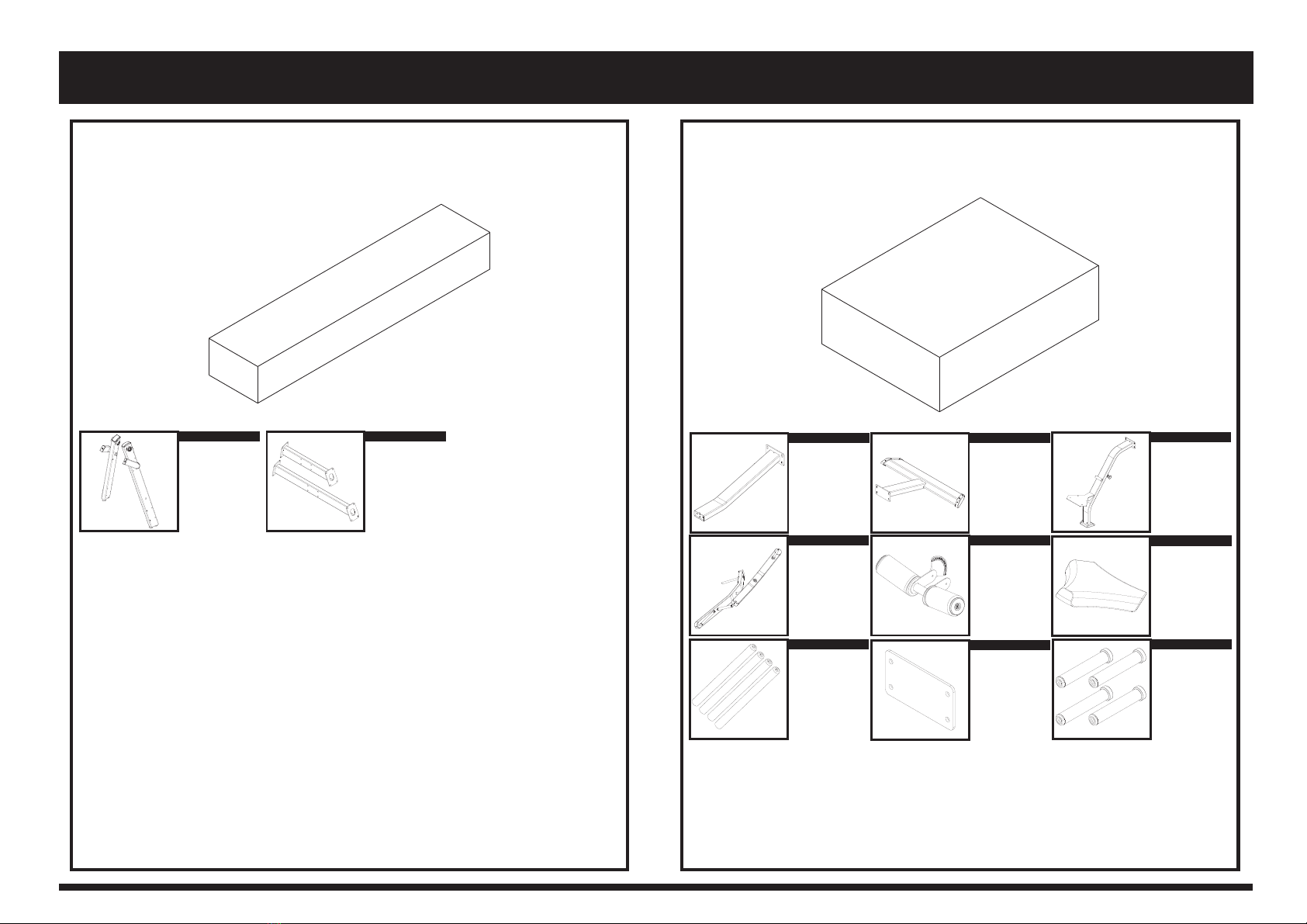

LISTA DE COMPONENTES
NOME
Suporte
dianteiro
NOME
Suporte
traseiro
NOME
Braços NOME
Estofado do
assento
NOME
Chassi
CAIXA 1 de 2 CAIXA 2 de 2
NOME
Chapa com
regulagem
NOME
Suporte da
anilha
8
NOME
Suporte das
barras
NOME
Barras de
ligação
NOME
Chapa de
fixação
NOME
Adaptador
Olímpico
MONTAGEM
9

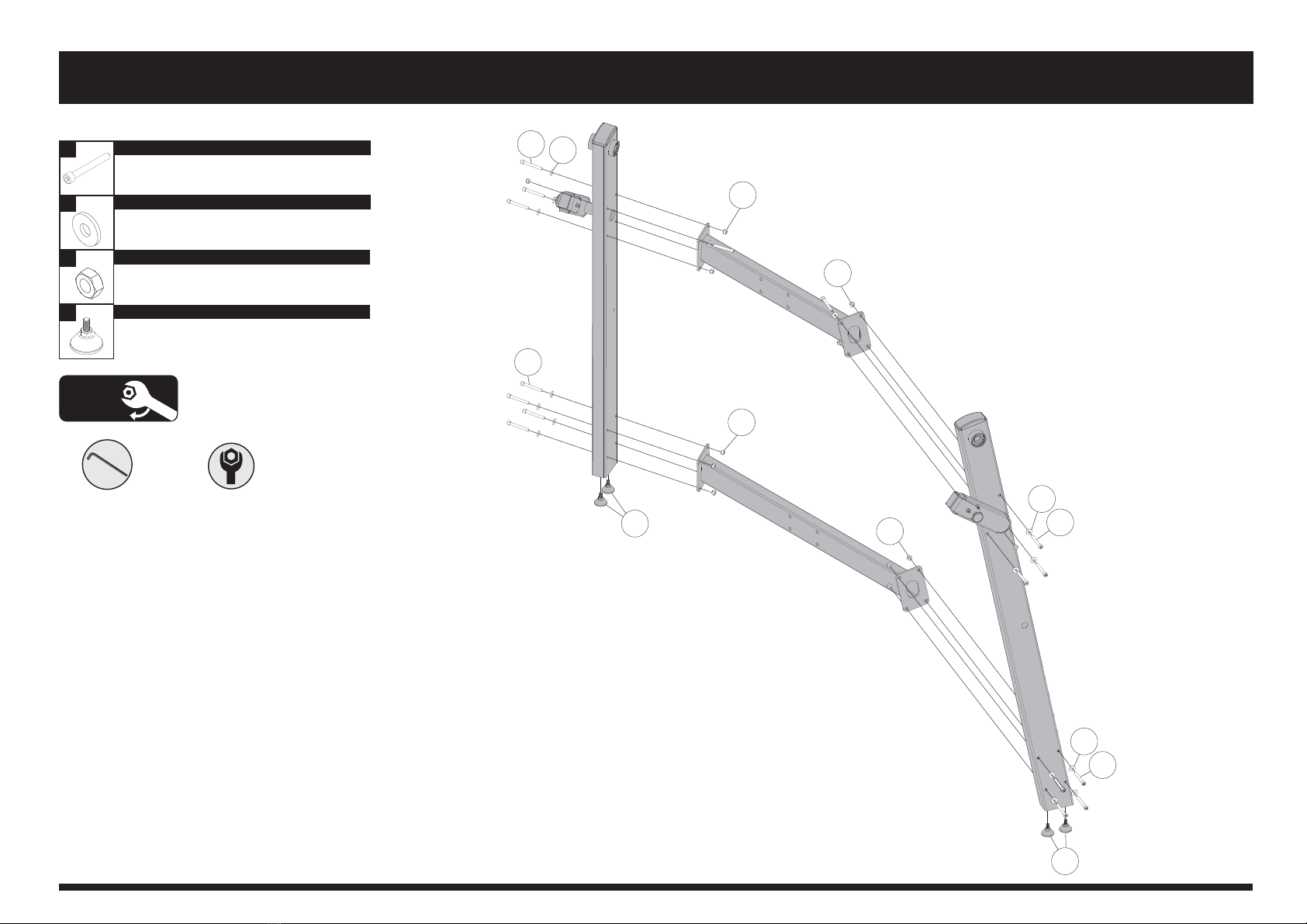

PASSO 1
Parafuso Cab. Cil. Sext. Int
M10X80
Qtd
16x
1NOME
Arruela lisa
M10
Qtd
16x
NOME
2
APorca Sextavada Inserto
M10
NOME Qtd
16x
3
50%
Chave Fixa 17 mm
Ferramentas
Allen 8 mm
Ferramentas
1
2
3
1
2
3
3
3
12
1
Pés niveladores
NOME Qtd
4x
18
18
18
MONTAGEM

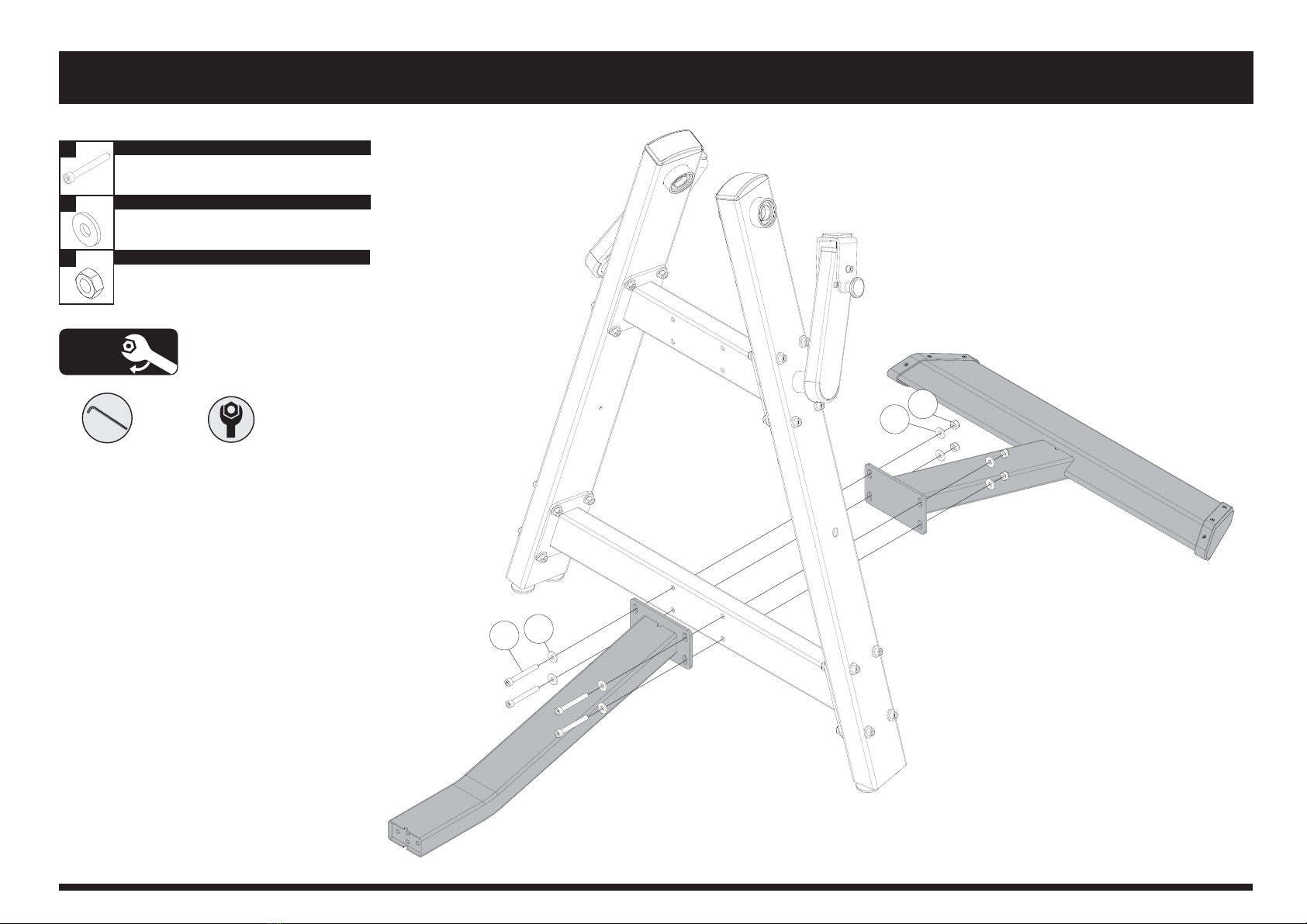

PASSO 2
10
Parafuso Cab. Cil. Sext. Int
M10X80
Qtd
4x
1NOME
Arruela lisa
M10
Qtd
8x
NOME
2
APorca Sextavada Inserto
M10
NOME Qtd
4x
3
50%
Chave Fixa 17 mm
Ferramentas
Allen 8 mm
Ferramentas
12
23
