Oki C330dn Bedienungsanleitung

Memory Install

Mise à Niveau de la Mémoire

Ampliación de Memoria

Atualização da Memória

44302201 (C610/C711) / 44302205 (C330/C530)

Memory Upgrade (C610/C711)

. . . . . . . . . . 3

Mise à Niveau de la Memoire (C610/C711)

Ampliación de Memoria (C610/C711)

. . . . 11

Atualização da Memória (C610/C711)

. . . . 14

Memory Upgrade (C330/C530)

. . . . . . . . . 17

Mise à Niveau de la Memoire (C330/C530)

Ampliación de Memoria (C330/C530)

. . . . 25

Atualização da Memória (C330/C530)

. . . . 28

C610/C711 Memory Installation > 3

C610/C711 M

EMORY

UPGRADE

The basic printer model comes equipped with 256MB of main memory.

This can be upgraded with an additional memory board of 256MB or

512MB, giving a maximum total memory capacity of 768MB.

1. Switch the printer off and disconnect the AC power cable.

2. Press the cover release and open the printer’s top cover fully.

3. Pull down the MP Tray using the depressions. Lift the front cover

release lever and lower the front cover.

4. Loosen the screw (a) securing the right-hand side cover.

WARNING!

If the printer has been powered on recently, the

fuser will be hot. This area is clearly labelled.

Do not touch.

C610/C711 Memory Installation > 4

5. Lift the edge of the side cover slightly and pull the cover away

from the printer at the top. Lift the cover slightly to detach it from

the printer. Place it safely to one side.

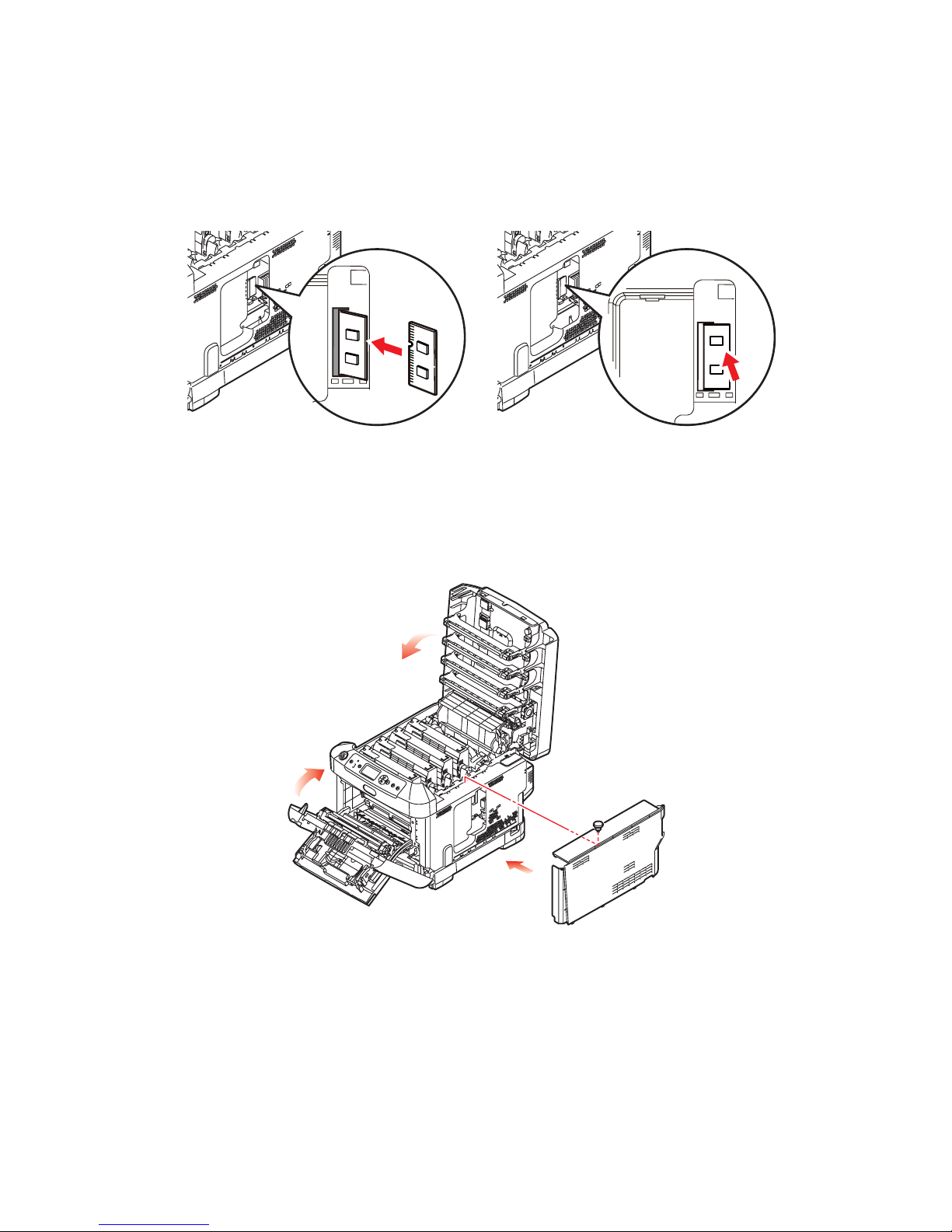

6. Carefully remove the new memory board from its wrapping. Try to

handle the board only by its short edges, avoiding contact with

any metal parts as far as possible. In particular, avoid touching

the edge connector.

7. Notice that the memory board has a small cutout in the edge

connector, which is closer to one end than the other.

8. Identify the RAM expansion slot in the printer.

9. If the RAM expansion slot already contains a memory upgrade

board, that board will have to be removed before you can install

the new one. To remove it, proceed as follows, otherwise skip to

step 10.

(a) Release retaining clips and pull the board out of the slot.

(b) Place the removed memory board in the antistatic bag which

originally contained the new memory board.

10. Hold the new memory board by its short edges, so that the edge

connector faces in towards the RAM expansion slot, and the small

cutout is closer to the rear of the printer.

C610/C711 Memory Installation > 5

11. Gently push the board into the RAM expansion slot until it latches

in and will not go any further.

12. Locate the retaining clips at the bottom of the side cover into their

rectangular holes near the bottom of the printer.

13. Close the top of the side cover up to the printer and refit the

securing screw loosened in step 4.

14. Close the front cover, and close the top cover, pressing down

firmly at each side to latch it closed.

15. Reconnect the AC power cable and switch the printer on.

16. When the printer is ready, print a menu map as follows:

(a) Press the Enter button.

(b) Press the Menu down button then the Enter button to

select the Print Information menu.

(d) Press the Enter button once more to execute the

Configuration menu.

C610/C711 Memory Installation > 6

(e) When the Configuration map is printed, press On Line to exit

the menu system.

17. Examine the first page of the menu map.

Near the top of the page, between the two horizontal lines, you will

see the current printer configuration. This list contains the figure

for total memory size.

This should indicate the total memory now installed.

C610/C711 mise à niveau de la mémoire > 7

C610/C711 M

ISE

NIVEAU

MÉMOIRE

Le modèle d’imprimante de base est équipé de 256 Mo de mémoire à la

livraison. Il peut être mis à niveau en installant une carte mémoire

supplémentaire de 256 Mo ou 512 Mo, de façon à obtenir une capacité

de mémoire totale de 768 Mo.

1. Mettez l’imprimante hors tension et débranchez le câble secteur.

2. Appuyez sur le bouton d’ouverture, puis ouvrez le capot

complètement.

3. Tirez le bac MF vers le bas à l’aide des parties creuses. Soulevez

le loquet du capot avant et abaissez le capot avant.

4. Déserrez la vis de fixation (a) du capot latéral droit.

AVERTISSEMENT !

Si l’imprimante a été mise sous tension

récemment, l’unité de fusion sera très chaude.

Une étiquette est apposée clairement sur cette

partie. Ne pas toucher.

C610/C711 mise à niveau de la mémoire > 8

5. Soulevez légèrement le bord du capot latéral et dégagez le capot

de l’imprimante en haut. Soulevez légèrement le capot pour le

détacher de l’imprimante. Mettez-le de côté, dans un endroit sûr.

6. Enlevez soigneusement la nouvelle carte de mémoire de son

emballage. Essayez de tenir la carte seulement par ses bords

courts, en évitant de toucher aux parties métalliques autant que

possible. Évitez de toucher le connecteur plat en particulier.

7. Remarquez que la carte mémoire comporte une encoche au

niveau du connecteur plat, qui est plus près d’une extrémité que

de l’autre.

8. Identifiez le connecteur d’extension pour mémoire vive dans

l’imprimante.

9. Si le connecteur d’extension pour mémoire vive contient déjà une

carte d’extension, vous devrez enlever cette carte avant

d’installer celle-ci. Pour la retirez, procédez de la façon suivante

ou passez à l’étape 10.

(a) Retirez les clips de fixation et détachez le panneau du

connecteur en tirant.

(b) Placez la carte mémoire retirée dans le sac antistatique qui

contenait la nouvelle carte mémoire à l’origine.

C610/C711 mise à niveau de la mémoire > 9

10. Tenez la nouvelle carte mémoire par les bords courts de façon à

ce que le connecteur plat se trouve en face du connecteur

d’extension pour RAM (mémoire vive) et que l’encoche soit plus

près de l’arrière de l’imprimante.

11. Enfoncez doucement la carte dans le connecteur d’extension pour

mémoire vive jusqu’à ce qu’elle se bloque dedans et qu’elle ne

s’enfonce plus.

12. Repérez les clips de fixation au bas du capot latéral dans leur trou

rectangulaire, vers le bas de l’imprimante.

13. Fermez le dessus du capot latéral sur l’imprimante et reposez la

vis de fixation déserrée à l’étape 4.

14. Fermez le capot avant et fermez le capot supérieur, en appuyant

bien de chaque côté pour le verrouiller.

15. Rebranchez le câble secteur et mettez l’imprimante sous tension.

C610/C711 mise à niveau de la mémoire > 10

16. Lorsque l’imprimante est prête, imprimez les menus de la façon

(a) Appuyez sur le bouton Enter (Entrée).

(b) Appuyez sur le bouton Menu bas, puis sur le bouton Enter

(Entrée) pour sélectionner le menu Imprimer infos.

(Entrée).

(d) Appuyez sur le bouton Enter (Entrée) une autre fois pour

exécuter le menu Configuration.

(e) Une fois la carte Configuration imprimée, appuyez sur On

Line (En ligne) pour quitter l’arbre de menus.

17. Examinez la première page des menus.

La configuration actuelle de l’imprimante se trouve vers le haut de

la page, entre les deux lignes horizontales. Cette liste indique la

capacité totale de la mémoire.

Il devrait s’agir de la capacité totale installée actuellement.
