Remote Thermometer Sensor
Model: THN122N
USER MANUAL
INTRODUCTION
Thank you for selecting the Oregon Scientific™ Remote
Thermometer Sensor (THN122N). This product is
compatible with various wireless weather station
products, such as the RAR621 and BAR623P.
Keep this manual handy as you use your new product.
It contains practical step-by-step instructions, as well as
technical specifications and warnings you should know.
CONTENTS
Introduction .............................................................. 1
Product Overview .................................................... 2
Remote Sensor (THN122N)...................................2
Getting Started ......................................................... 3
Batteries .................................................................3
Remote Sensor (THN122N) ..................................... 3
Setup Sensor .........................................................3
Safety and Care ........................................................ 4
Warnings ................................................................... 4
Troubleshooting ....................................................... 5
Specifications ........................................................... 5
Remote Sensor Dimensions ..................................5
Remote Sensor (THN122N)...................................5
Power .....................................................................5
About Oregon Scientific .......................................... 6
EC-Declaration of Conformity ................................. 6
THN122N_EN_R3 12/4/04, 3:14 PM1
P/N: 086-003693-016 EN REV1
1/8
2
EN

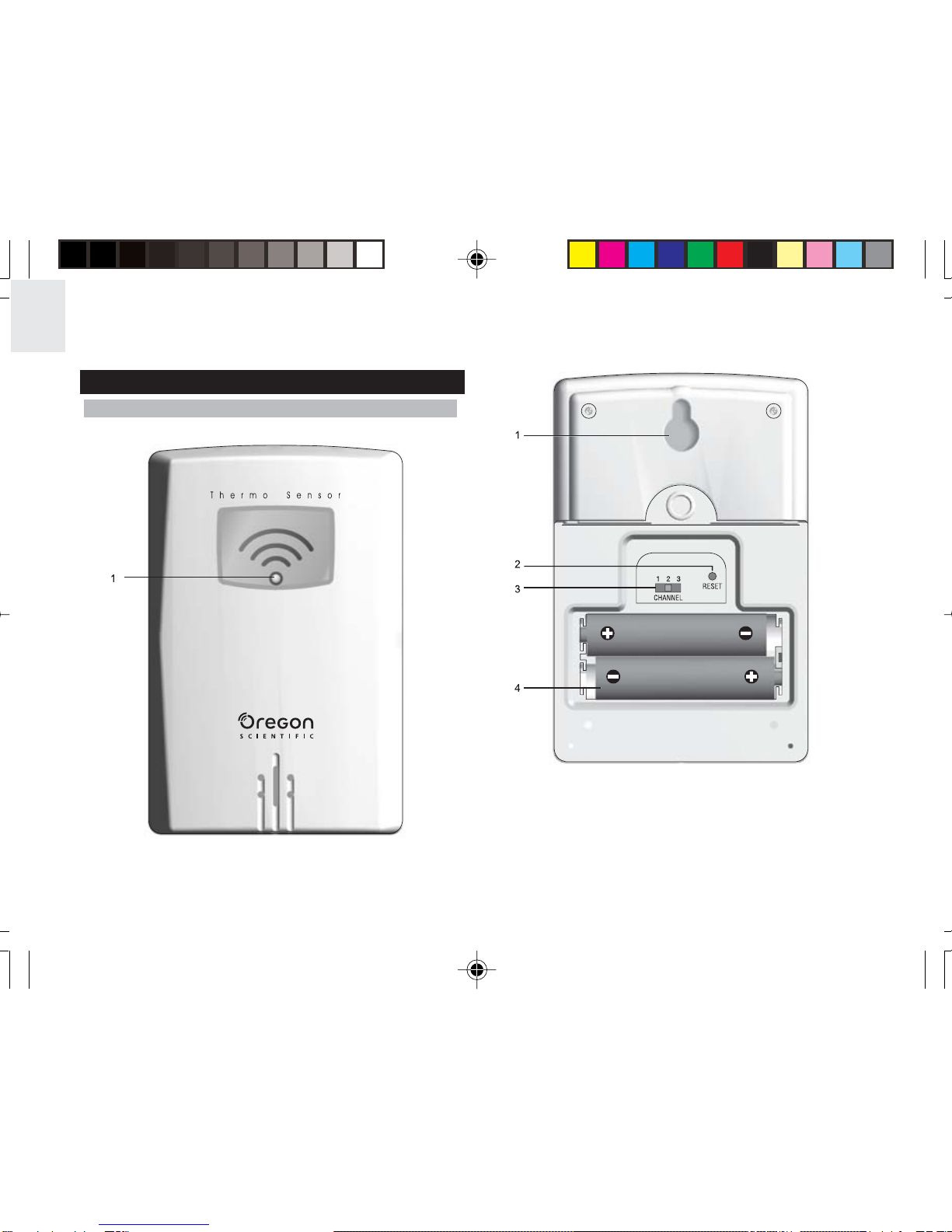

PRODUCT OVERVIEW
REMOTE SENSOR (THN122N)
1. LED status indicator
1. Wall mount hole
2. RESET hole
3. CHANNEL number (1-3)
4. Battery compartment
(Battery compartment cover not shown)
THN122N_EN_R3 12/4/04, 3:14 PM2
P/N: 086-003693-016 EN REV1
2/8
3
EN
GETTING STARTED
BATTERIES
Remote unit 2 x UM-4 (AAA) 1.5V batteries
Insert batteries before first use, matching the polarity
(+ and -) as shown in the battery compartment. For best
results, install batteries in the remote sensor before the
main unit. Press RESET after each battery change.
NOTE Do not use rechargeable batteries.
NOTE It is recommended that you use alkaline batteries
with this product for longer performance.
REMOTE SENSOR (THN122N)
SETUP SENSOR
1. Open the remote sensor battery compartment with
a small Phillips screwdriver.
2. Insert the batteries, matching the polarity (+ and -)
as shown in the battery compartment.
3. Set the channel switch to any channel. The switch is
located in the battery compartment.
4. Place the sensor near the main unit. Press RESET on
the sensor. Then, press the appropriate main unit button
(as specified in the main unit manual) to initiate signal
sending between the sensor and the main unit. The
receptioniconon themainunitwillblinkforapproximately
3 minutes while it is searching for the sensor.
5. Close the remote sensor battery compartment.
6. Secure the sensor in the desired location using the
wall mount or table stand.
Installing the batteries:
THN122N_EN_R3 12/4/04, 3:14 PM3
P/N: 086-003693-016 EN REV1
3/8
4
EN
For best results:
• Insert the batteries and select the channel before
you mount the sensor.
• Place the sensor out of direct sunlight and
moisture.
• Do not place the sensor more than 30 metres
(98 feet) from the main (indoor) unit.
• Position the sensor so that it faces the main
(indoor) unit, minimizing obstructions such as
doors, walls, and furniture.
• Place the sensor in a location with a clear view
to the sky, away from metallic or electronic
objects.
SAFETY AND CARE
Clean the product with a slightly damp cloth and alcohol-
free, mild detergent. Avoid dropping the product or
placing it in a high-traffic location.
WARNINGS
This product is designed to give you years of service if
handled properly. Oregon Scientific will not be
responsible for any deviations in the usage of the device
from those specified in the user instructions or any
unapprovedalterations or repairs of the product. Observe
the following guidelines:
• Never immerse the product in water. This can
cause electrical shock and damage the product.
• Do not subject the product to extreme force,
shock, or fluctuations in temperature or humidity.

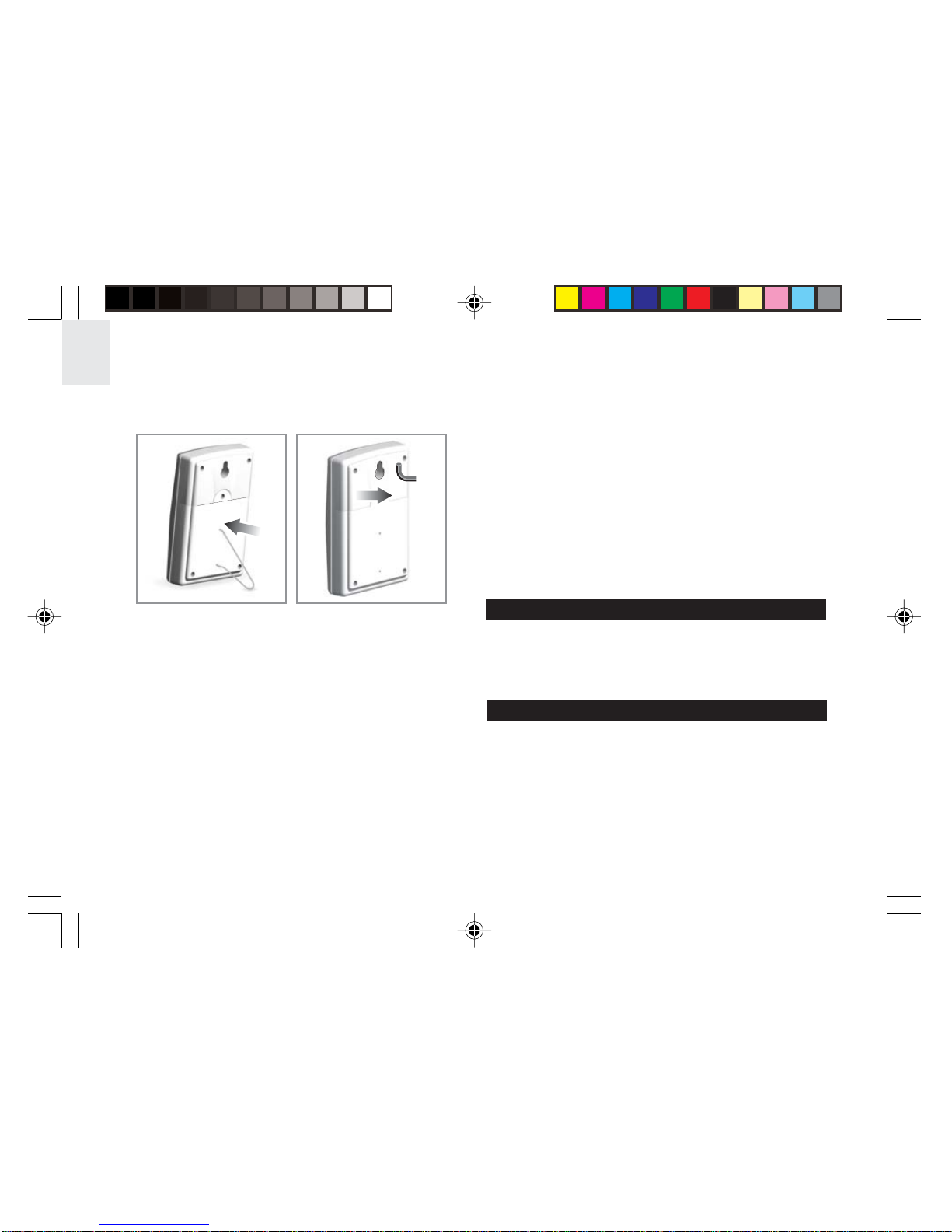

Using the stand or wall mount: • Position the sensor close to the main unit during
cold winter months as below-freezing
temperaturesmay affectbattery performance and
signal transmission.
You may need to experiment with various locations to
get the best results.
DATA TRANSMISSION
THN122N_EN_R3 12/4/04, 3:14 PM4
P/N: 086-003693-016 EN REV1
4/8
5
EN
REMEDY
Check batteries
Check location
Initiate a manual
sensor search
PROBLEM
Remote sensor SYMPTOM
Cannot locate
remote sensor
Data does not
match main unit
TROUBLESHOOTING
SPECIFICATIONS
REMOTE SENSOR DIMENSIONS
L x W x H 92 x 60 x 20 mm
(3.6 x 2.4 x 0.79 inches)
Weight 63 grams (2.22 ounces)
without battery
REMOTE SENSOR (THN122N)
RF frequency 433 MHz
Range 30 metres (98 feet)
with no obstructions
Transmission Every 40 seconds
Channel No. 1-3
POWER
Sensor batteries 2 x UM-4 (AAA) 1.5V
NOTE It is recommended that you use alkaline batteries
with this product for longer performance.
• Do not tamper with the internal components.
• Do not mix new and old batteries or batteries of
different types.
• Do not use rechargeable batteries with this
product.
• Remove the batteries if storing this product for a
long period of time.
• Do not scratch the LCD display.
NOTE The technical specification of this product and
contents of this user guide are subject to change without
notice. Images not drawn to scale.
THN122N_EN_R3 12/4/04, 3:14 PM5
P/N: 086-003693-016 EN REV1
5/8
6
EN
ABOUT OREGON SCIENTIFIC
Visit our website (www.oregonscientific.com) to learn
more about Oregon Scientific products such as digital
cameras; MP3 players; children's electronic learning
productsand games; projection clocks; health and fitness
gear; weather stations; and digital and conference
phones. The website also includes contact information
for our customer care department in case you need to
reach us, as well as frequently asked questions and
customer downloads.
We hope you will find all the information you need on
our website, however if you'd like to contact the Oregon
Scientific Customer Care department directly, please
visit:
www2.oregonscientific.com/service/support
OR
Call 949-608-2848 in the US.
For international enquiries, please visit:
www2.oregonscientific.com/about/international/default.asp
EC-DECLARATION OF CONFORMITY
EC-DECLARATION OF CONFORMITY
Hereby, Oregon Scientific, declares that this Remote
Thermometer Sensor is in compliance with the essential
requirements and other relevant provisions of Directive
1999/5/EC.
A copy of the signed and dated Declaration of Conformity
is available on request via our Oregon Scientific
Customer Service.
COUNTRIES RTTE APPROVAL COMPLIED
All EC counties, Switzerland
and Norway CH
N
THN122N_EN_R3 12/4/04, 3:14 PM6
P/N: 086-003693-016 EN REV1
6/8
1
DE
INHALT
Einleitung .................................................................. 1
Produktübersicht .................................................... 2
Funksendeeinheit THN122N................................. 2
Vorbereitung zum Einsatz ...................................... 3
Batterien................................................................ 3
Funksendeeinheit THN122N .................................. 3
Einrichten der Funksendeeinheit ...........................3
Sicherheit und Pflege ............................................ 4
Warnungen .............................................................. 4
Fehlersuche ............................................................. 5
Technische Daten ................................................... 5
Abmessungen Empfangseinheit ............................5
Funksendeeinheit (THN122N) ...............................5
Stromversorgung ...................................................6
Über Oregon Scientific ........................................... 6
EG-Konformitätserklärung ..................................... 7
Funksendeeinheit
Modell: THN122N
BEDIENUNGSHANDBUCH
EINLEITUNG
Wirdanken Ihnen, dassSie sich für die Funksendeeinheit
THN122N von Oregon Scientific™ entschieden haben.
Dieses Produkt ist mit den Geräten RAR621 und
BAR623P kompatibel.
Halten Sie dieses Handbuch bereit, wenn Sie Ihr neues
Produkt benutzen. Es enthält praktische schrittweise
Anleitungen, sowie technische Daten und Warnhinweise,
die Sie wissen sollten.
THN122N_DE_R2 12/4/04, 10:34 AM1
P/N: 086-003693-016 DE REV1
1/7
2
DE
1. LED-Statusanzeige
PRODUKTÜBERSICHT
FUNKSENDEEINHEIT THN122N
1. Öse für die Wandaufhängung
2. RESET-Loch
3. CHANNEL (Kanalnr. 1-3)
4. Batteriefach
(Ohne Batteriefachdeckel abgebildet)
THN122N_DE_R2 12/4/04, 10:34 AM2
P/N: 086-003693-016 DE REV1
2/7
3
DE
VORBEREITUNG ZUM EINSATZ
BATTERIEN
Funksendeinheit 2 x UM-4 (AA) 1,5 V Batterien
Legen Sie die Batterien vor der ersten Benutzung ein
und beachten Sie dabei die im Batteriefach abgebildeten
(+ und -)-Polaritäten. Installieren Sie für optimale
Ergebnisse die Batterien zuerst in der Funksendeeinheit
und dann in der Empfangseinheit. Drücken Sie nach
jedem Batteriewechsel auf RESET.
HINWEIS V
erwenden Sie keine wiederaufladbarenAkkus.
HINWEIS Um eine längere Lebensdauer zu erzielen,
wird für dieses Gerät die Verwendung von Alkaline-
Batterien empfohlen.
FUNKSENDEEINHEIT THN122N
EINRICHTEN DER FUNKSENDEEINHEIT
1. Öffnen Sie das Batteriefach der Funksendeeinheit mit
einem kleinen Kreuzschlitzschraubendreher.
2. Legen Sie die Batterien ein und achten Sie auf
Übereinstimmung mit den im Batteriefach abgebildeten
(+ und -)-Polaritäten.
3. Stellen Sieden Kanalschalterauf einenbeliebigen Kanal
ein. Der Schalter befindet sich im Batteriefach.
4. StellenSie den Sensorin derNähe derEmpfangseinheit
auf. Drücken Sie RESET an dem Sensor. Dann drücken
Sie an der Empfangseinheit die entsprechende Taste
(vgl. Sie dazu die Betriebsanleitung der
Empfangseinheit), um das Aussenden des Signals
zwischen dem Sensor und der Empfangseinheit
einzuleiten. Das Empfangssymbol auf der
Empfangseinheit blinkt für etwa 3 Minuten, während es
nach einem Sensor sucht.
5. Schließen Sie das Batteriefach der Funksendeeinheit
6. Befestigen Sie die Funksendeeinheit an der
gewünschten Stelle mit der Wandaufhängung oder
verwenden Sie den Tischständer
Installation der Batterien:
THN122N_DE_R2 12/4/04, 10:34 AM3
P/N: 086-003693-016 DE REV1
3/7
4
DE
• Platzieren Sie die Funksendeeinheit entfernt von
metallischen und elektronischen Objekten an
einen Standort mit freier Sicht in den Himmel.
• Positionieren Sie die Funksendeeinheit während
der kalten Wintermonate in der Nähe der
Empfangseinheit, da Temperaturen unter der
Frostgrenze die Batterieleistung und dadurch die
Signalübertragung beeinträchtigen können.
Möglicherweise müssen Sie verschiedene Standorte
testen, um optimale Ergebnisse zu erzielen.
Verwendung des Tischständers oder der Wandaufhängung:
Für optimale Ergebnisse:
• Legen Sie die Batterien ein und wählen Sie den
Kanal aus, bevor Sie die Funksendeeinheit
montieren.
• Platzieren Sie die Funksendeeinheit entfernt von
direkter Sonnenbestrahlung und Feuchtigkeit.
• Platzieren Sie die Funksendeeinheit nicht weiter
als 30 Meter (98 Fuß) von der Empfangseinheit
im Haus entfernt.
• Positionieren Sie die Funksendeeinheit so, dass
sie auf die Empfangseinheit im Haus ausgerichtet
ist, und vermeiden Sie wenn möglich Hindernisse
wie Türen, Wände und Möbel.
SICHERHEIT UND PFLEGE
Reinigen Sie das Gerät mit einem leicht angefeuchteten
Tuch und einem alkoholfreien milden Reinigungsmittel.
Vermeiden Sie das Herabfallen des Gerätes oder die
Platzierung an einem stark frequentierten Standort.
WARNUNGEN
Dieses Produkt ist für viele Betriebsjahre ausgelegt,
sofern es richtig gehandhabt wird. Oregon Scientific
übernimmt keine Verantwortung für beliebige
Abweichungen von der in der Bedienungsanleitung
spezifizierten Verwendung oder für irgendwelche
ungenehmigten Änderungen oder Reparaturen des
Gerätes. Beachten Sie folgende Hinweise:
THN122N_DE_R2 12/4/04, 10:34 AM4
P/N: 086-003693-016 DE REV1
4/7
Andere Handbücher für THN122N
1
Inhaltsverzeichnis
Sprachen:
Andere Oregon Scientific Zubehör Handbücher
Oregon Scientific
Oregon Scientific THWR288 Bedienungsanleitung
Oregon Scientific
Oregon Scientific Weather+ Basic Installationsanleitung
Oregon Scientific
Oregon Scientific THR238NF Bedienungsanleitung
Oregon Scientific
Oregon Scientific HWI0002 Bedienungsanleitung
Oregon Scientific
Oregon Scientific AuraBreeze WA638 Bedienungsanleitung
Oregon Scientific
Oregon Scientific WS903 Bedienungsanleitung
Oregon Scientific
Oregon Scientific THGR810 Bedienungsanleitung
Oregon Scientific
Oregon Scientific THWR800 Bedienungsanleitung
Oregon Scientific
Oregon Scientific WS113 Bedienungsanleitung
Oregon Scientific
Oregon Scientific THR238N Bedienungsanleitung
Oregon Scientific
Oregon Scientific THGN810 Bedienungsanleitung
Oregon Scientific
Oregon Scientific THGR122NX Bedienungsanleitung
Oregon Scientific
Oregon Scientific THGN301 Bedienungsanleitung
Oregon Scientific
Oregon Scientific Super Guard 58J Bedienungsanleitung
Oregon Scientific
Oregon Scientific THWR288A Bedienungsanleitung
Oregon Scientific
Oregon Scientific GP123 Bedienungsanleitung
Oregon Scientific
Oregon Scientific THC138 Bedienungsanleitung
Oregon Scientific
Oregon Scientific GLAZE Bedienungsanleitung
Oregon Scientific
Oregon Scientific THGN800 Bedienungsanleitung
Oregon Scientific
Oregon Scientific ST228 Bedienungsanleitung
